一覧

E-ステーション・ワゴン シャシナンバ A 962232 以降、コード 800 装備
シャシナンバ X 027614 以降、コード 800 装備
210.274 => E 55 AMG
M: 113980
GA: 722624, 722636

Schema

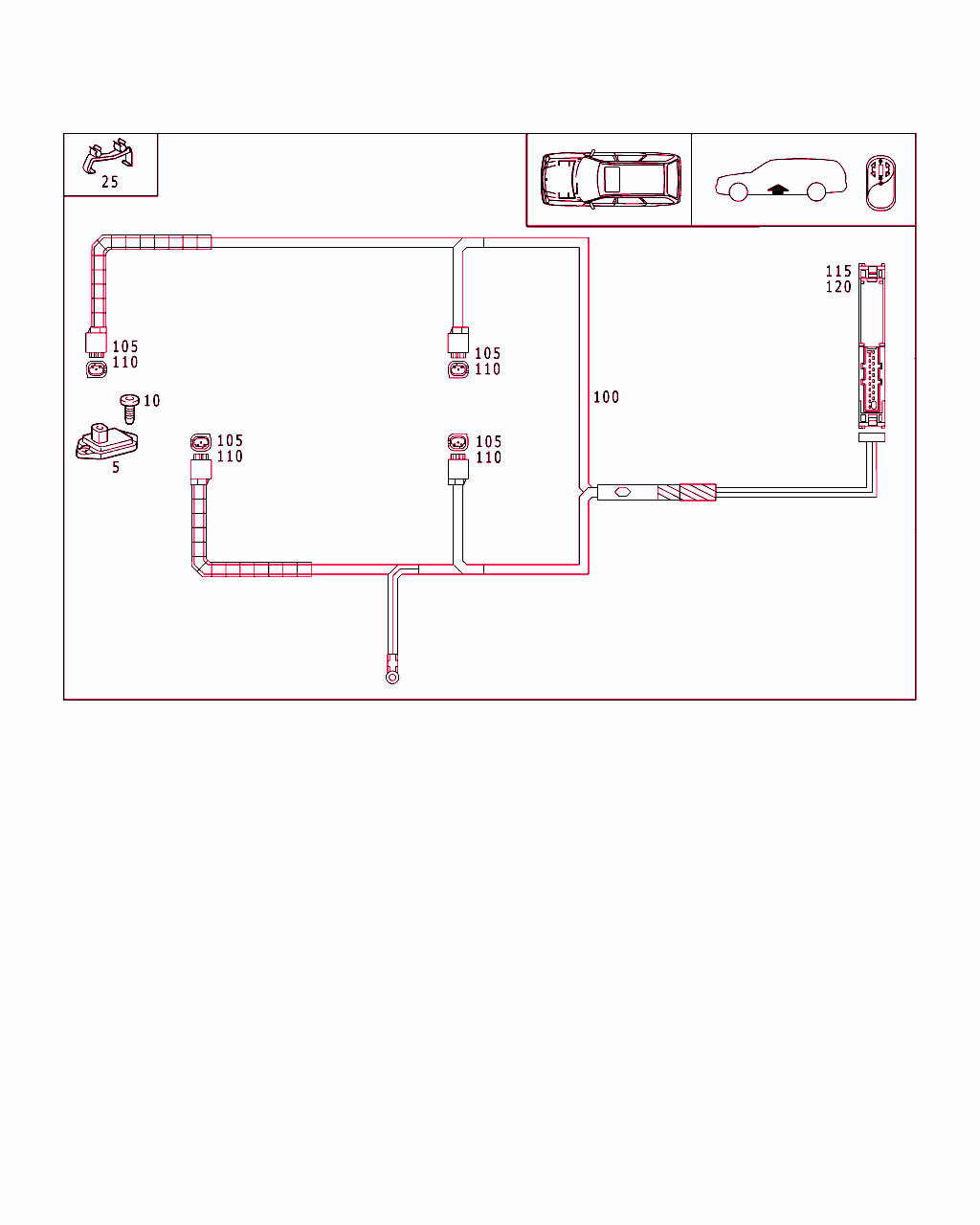

B54719000021.020116

[image]

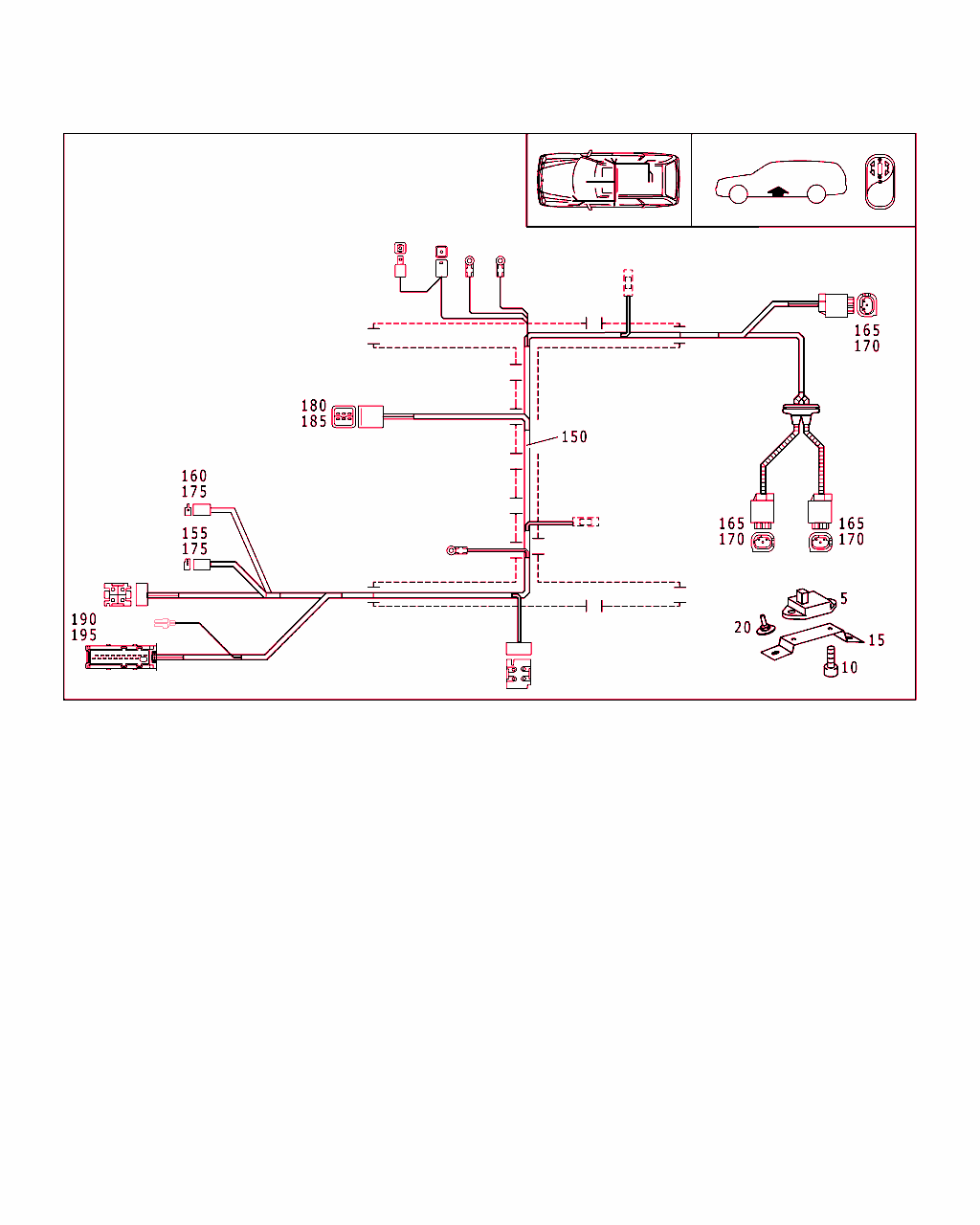

B54719000022.020116

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 000 542 22 18
センサ
（Gセンサ）フロント・ストラット・ドームに

これに変更 A 002 542 69 18 		002
5 A 002 542 69 18
Gセンサ
（Gセンサ）フロント・ストラット・ドームに 		002
5 A 000 542 22 18
センサ
（Gセンサ）右リヤ・ストラット・ドームに

これに変更 A 002 542 69 18 		001
5 A 002 542 69 18
Gセンサ
（Gセンサ）右リヤ・ストラット・ドームに 		001
10 A 140 990 06 36
ボルト
センサ / ブラケット
M5X14 		004
10 N 000000 001883
6角丸頭ボルト
センサ / ブラケット
M5X10

[081]まで ｼｬｼ: B 370551 => まで 日付: 20/04/2001
[082]まで ｼｬｼ: X 070630 => まで 日付: 22/11/2001
 		002
10 A 140 990 06 36
ボルト
センサ / ブラケット
M5X14

[083]から ｼｬｼ: B 370552 => から 日付: 20/04/2001
[084]から ｼｬｼ: X 070631 => から 日付: 22/11/2001
 		002
15 A 210 546 15 43
ホルダー
(G センサ) 右リヤ 		001
20 A 210 990 01 50
ヘキサゴン・ナット
右リヤ・ホイール・ハウスのブラケット
5 MM 		002
25 A 000 546 79 43
ホルダー
ケーブル・ハーネス / ダンパ・バルブ 		001
25 A 210 546 16 43
ホルダー
ケーブル・ハーネス / ハイドロリック・ライン 		001
25 A 000 546 79 43
ホルダー
フロント・アクスルに、バルブ・フラップにクリップで取り付け
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
100 A 210 540 17 34
ケーブル・ハーネス
エンジン・ルーム

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001 L
100 A 210 540 18 34
ケーブル・ハーネス
エンジン・ルーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001 R
105 A 210 540 21 81
クラッチ
センサ
3-PIN MQS 		004
110 A 008 545 55 26
コンタクト・ソケット
0.75 MM2 MQS

これに変更 A 000 540 46 05 		NB
110 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[053]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
115 A 020 545 23 28
ハウジング
アダプティング・ダンピング・システム・ コントロール・ユニット 		001
120 A 004 545 53 26
コンタクト・スプリング
1.5-2.5 MM2 JPT 		NB
150 A 210 540 15 34
ケーブル・ハーネス
フレーム・フロア・システム

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001 L
150 A 210 540 16 34
ケーブル・ハーネス
フレーム・フロア・システム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001 R
155 A 210 545 28 28
ハウジング
インストルメント・クラスタ
1-PIN MQS;"E" 		001
160 A 210 545 27 28
ハウジング
インストルメント・クラスタ
"F"

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
165 A 210 540 21 81
クラッチ
センサ
3-PIN MQS 		003
170 A 008 545 55 26
コンタクト・ソケット
0.75 MM2 MQS

これに変更 A 000 540 46 05 		NB
170 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[053]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
175 A 008 545 63 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
175 A 000 545 69 80
ガスケット
1.4-1.9 MM 		006
180 A 027 545 64 28
ハウジング
スイッチ
6-PIN E95 		001
185 A 008 545 50 26
コンタクト・スプリング
0.5-1.0 MM2 E95

これに変更 A 000 540 70 05 		NB
185 A 000 540 70 05
ケーブル・ハーネス
0.75 MM2 E95 SN

ﾌｯﾄﾉｰﾄ解説
[053]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
190 A 020 545 23 28
ハウジング
アダプティング・ダンピング・システム・ コントロール・ユニット 		001
195 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
195 A 004 545 53 26
コンタクト・スプリング
1.5-2.5 MM2 JPT 		NB
