一覧

E-ステーション・ワゴン 日本仕様、シャシナンバ A 962232 以降、コード 800 装備 日本仕様、シャシナンバ X 027614 以降、コード 800 装備
210.265 => E 320
M: 112941
GA: 722607, 722618

Schema

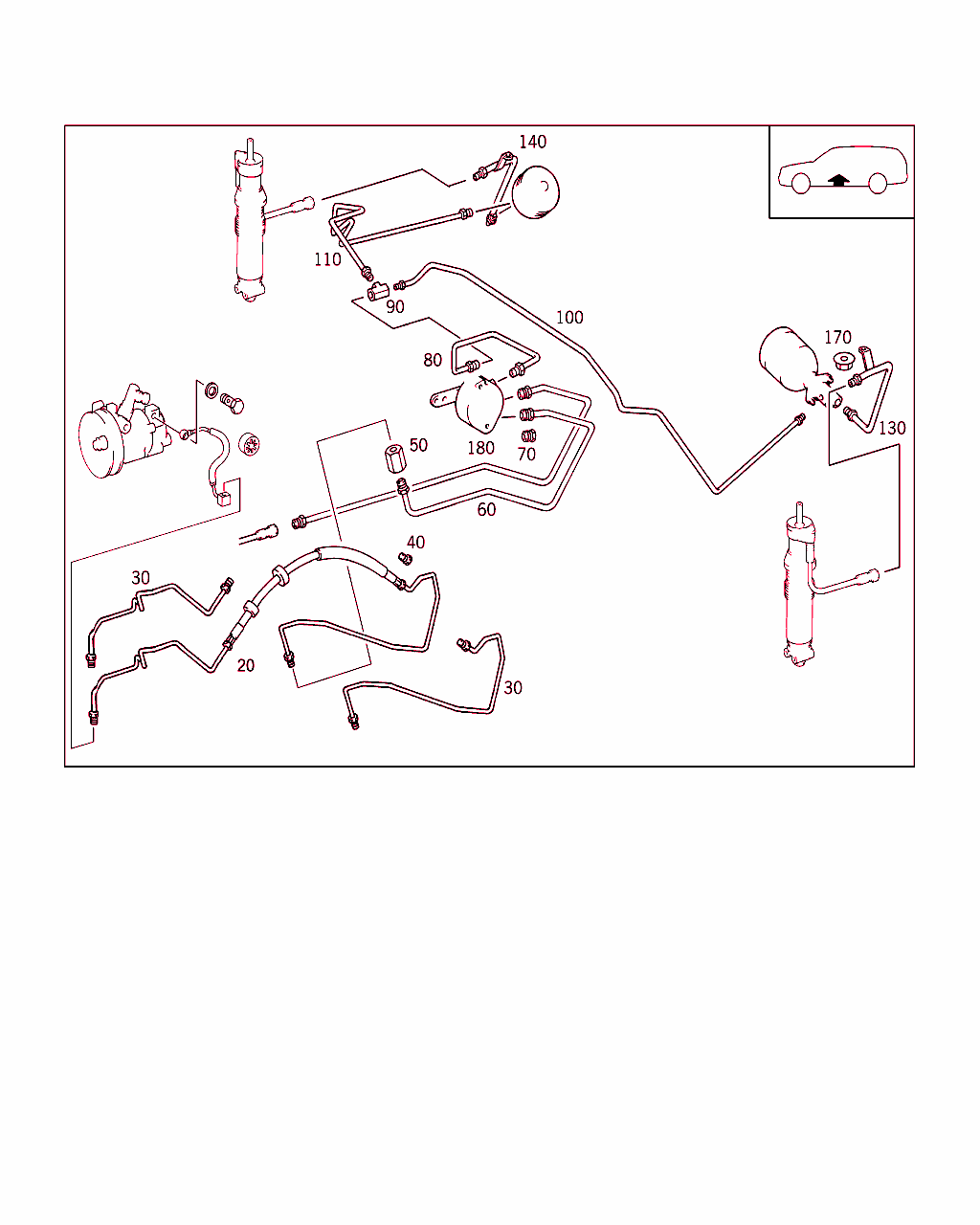

B32290000013.120313

[image]

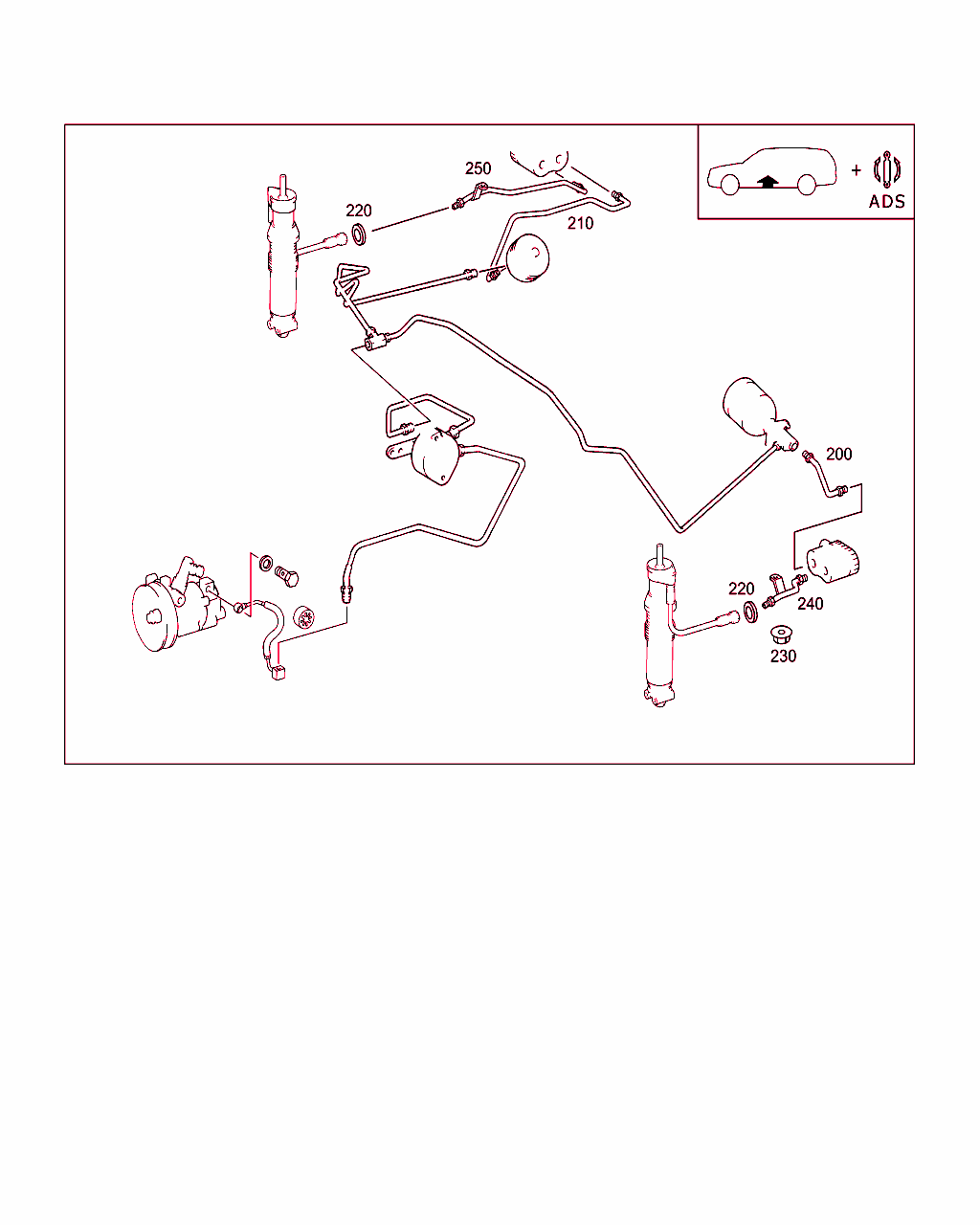

B32290000014.120229

[image]

B32290000045.030904

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
20 A 210 320 54 72
ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
30 A 124 320 92 72
ライン
高圧ラインからコネクティング・ピースへ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		002
40 A 126 997 00 34
ユニオン・ボルト
M12X1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		004
50 A 123 327 00 88
カップリング・ピース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
60 A 210 320 08 72
ライン
高圧ラインをオルタネータに

これに変更 A 124 320 51 72
• +001 A 126 997 00 34
• +001 A 123 327 00 88
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
60 A 124 320 51 72
ライン
高圧ホースからレベル・コントロール・バルブへ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
70 A 126 997 00 34
ユニオン・ボルト
M12X1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		002
80 A 123 420 53 28
ライン
リヤ・レベル・コントロール・バルブからディストリビュータへ
4.75X0.7X260 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
90 A 116 990 02 72
ディストリビュータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
100 A 210 320 19 72
ライン
ディストリビュータから左リヤ・スプリング・リザーバまで
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
110 A 210 320 21 72
ライン
ディストリビュータから 右リヤ・スプリング・リザーバまで
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
130 A 210 320 01 53
ライン
スプリング・リザーバから左スプリング・ストラットまで 		001
130 A 210 320 03 53
ライン
左リヤ・プレッシャ・リザーバから ダンパ・バルブあるいはスプリング・ストラットへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
140 A 210 320 02 53
ライン
スプリング・リザーバから右スプリング・ストラットまで 		001
140 A 210 320 04 53
ライン
右リヤ・プレッシャ・リザーバから ダンパ・バルブあるいはスプリング・ストラットへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
170 A 210 990 01 50
ヘキサゴン・ナット
接続ホース / フレーム
5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		002
180 A 210 320 13 72
ライン
レベル・コントローラからステアリングへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
200 A 210 320 05 53
ライン
?ダンパ・バルブからスプリング・ストラットへ、 左リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
210 A 210 320 06 53
ライン
?ダンパ・バルブからスプリング・ストラットへ、 右リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
220 N 007603 012111
シールリング
ポンプに取り付ける高圧ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		002
230 A 210 990 01 50
ヘキサゴン・ナット
接続ホース / フレーム
5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		002
240 A 210 320 03 53
ライン
左リヤ・プレッシャ・リザーバから ダンパ・バルブあるいはスプリング・ストラットへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
250 A 210 320 04 53
ライン
右リヤ・プレッシャ・リザーバから ダンパ・バルブあるいはスプリング・ストラットへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
300 A 210 320 48 72
ライン
ポンプからプレッシャ・ラインへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
320 N 000000 004749
中空ボルト
ポンプに取り付ける高圧ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		001
330 N 007603 012111
シールリング
ポンプに取り付ける高圧ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214/480
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
[480]19951002レベル・コントロール
19960725レベル・コントロール
 		002
