E-ステーション・ワゴン 日本仕様、シャシナンバ A 962232 以降、コード 800 装備 日本仕様、シャシナンバ X 027614 以降、コード 800 装備
210.265 => E 320
M: 112941
GA: 722607, 722618

Schema

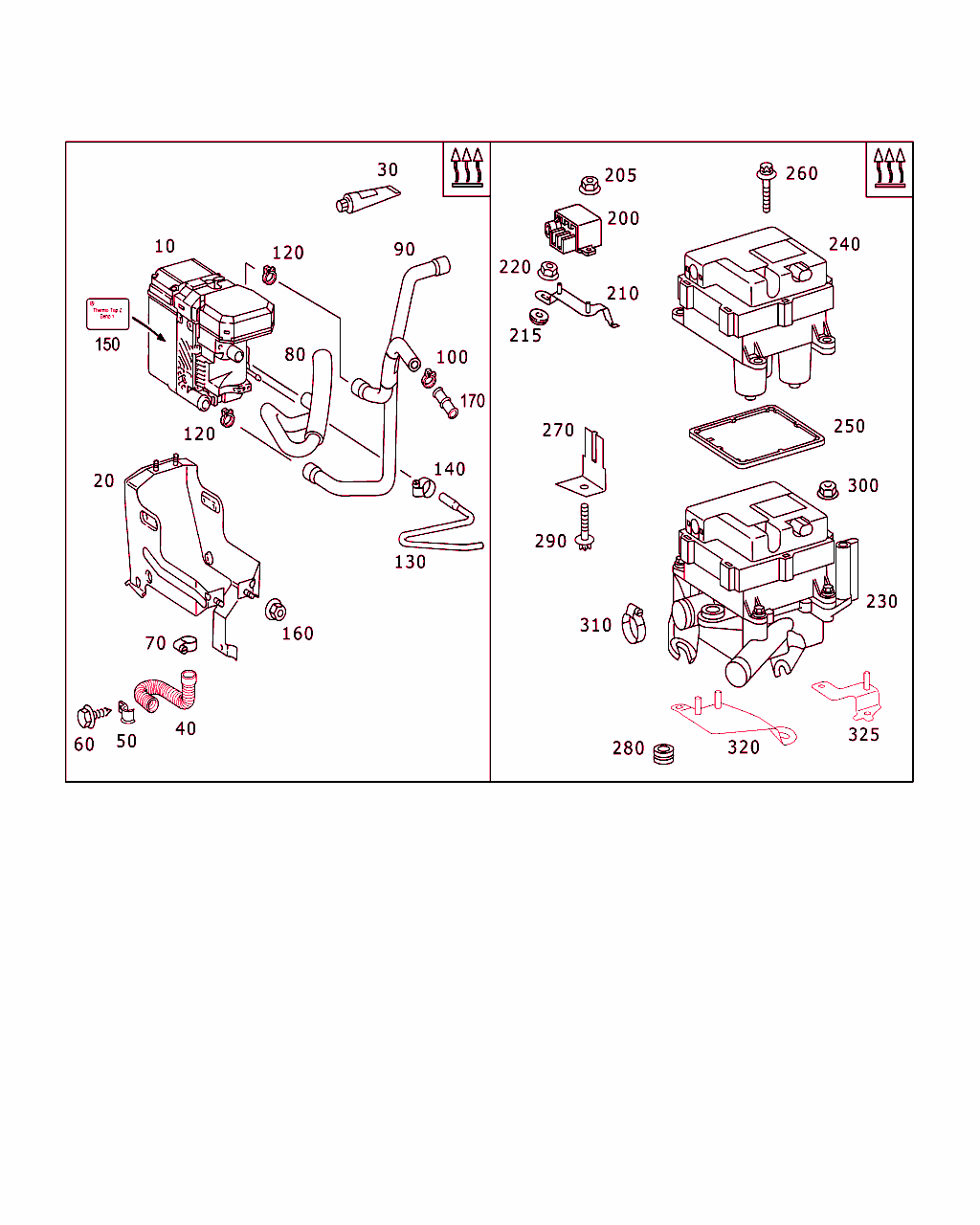

B50270000025.060718

[image]

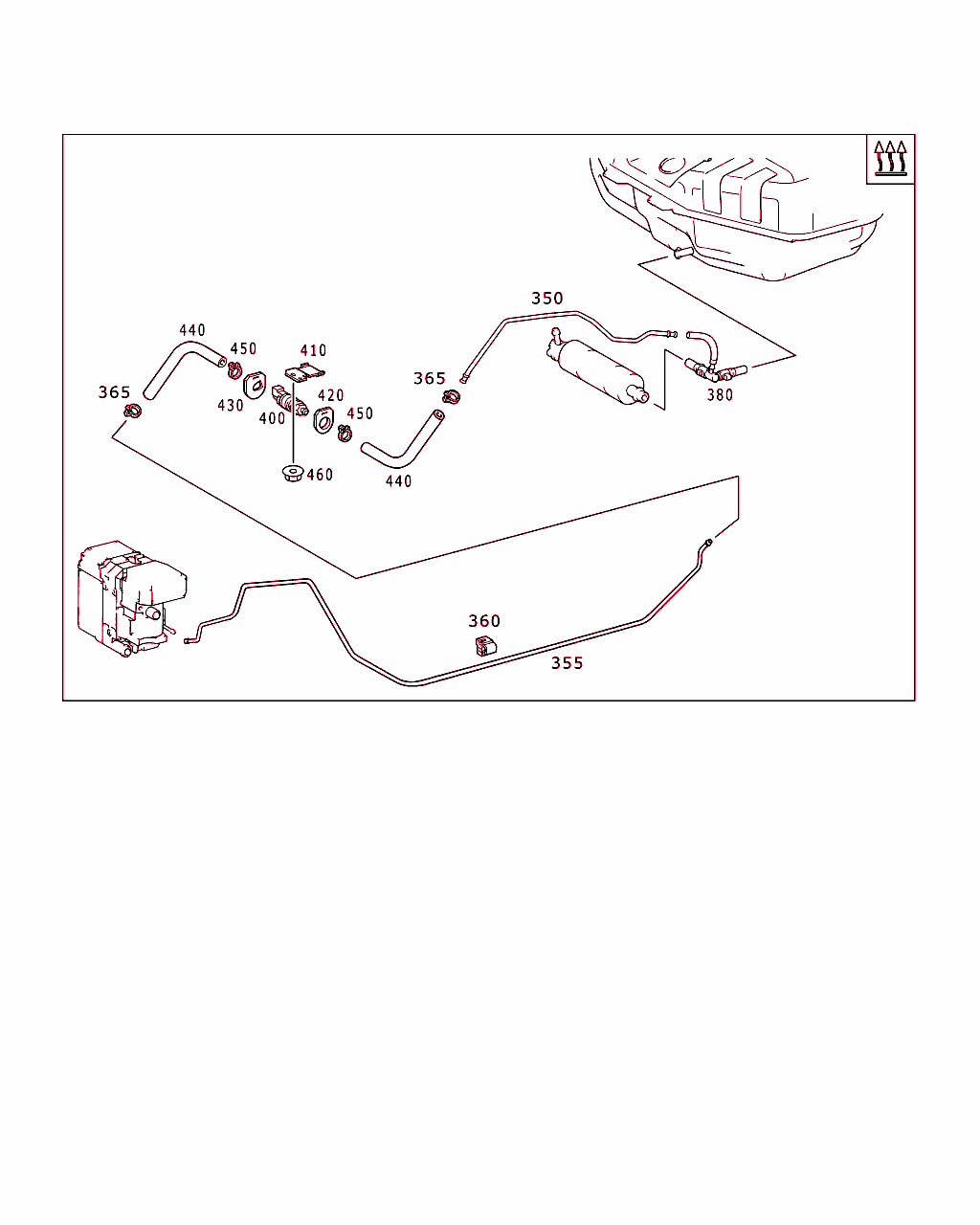

B50270000037.020118

[image]

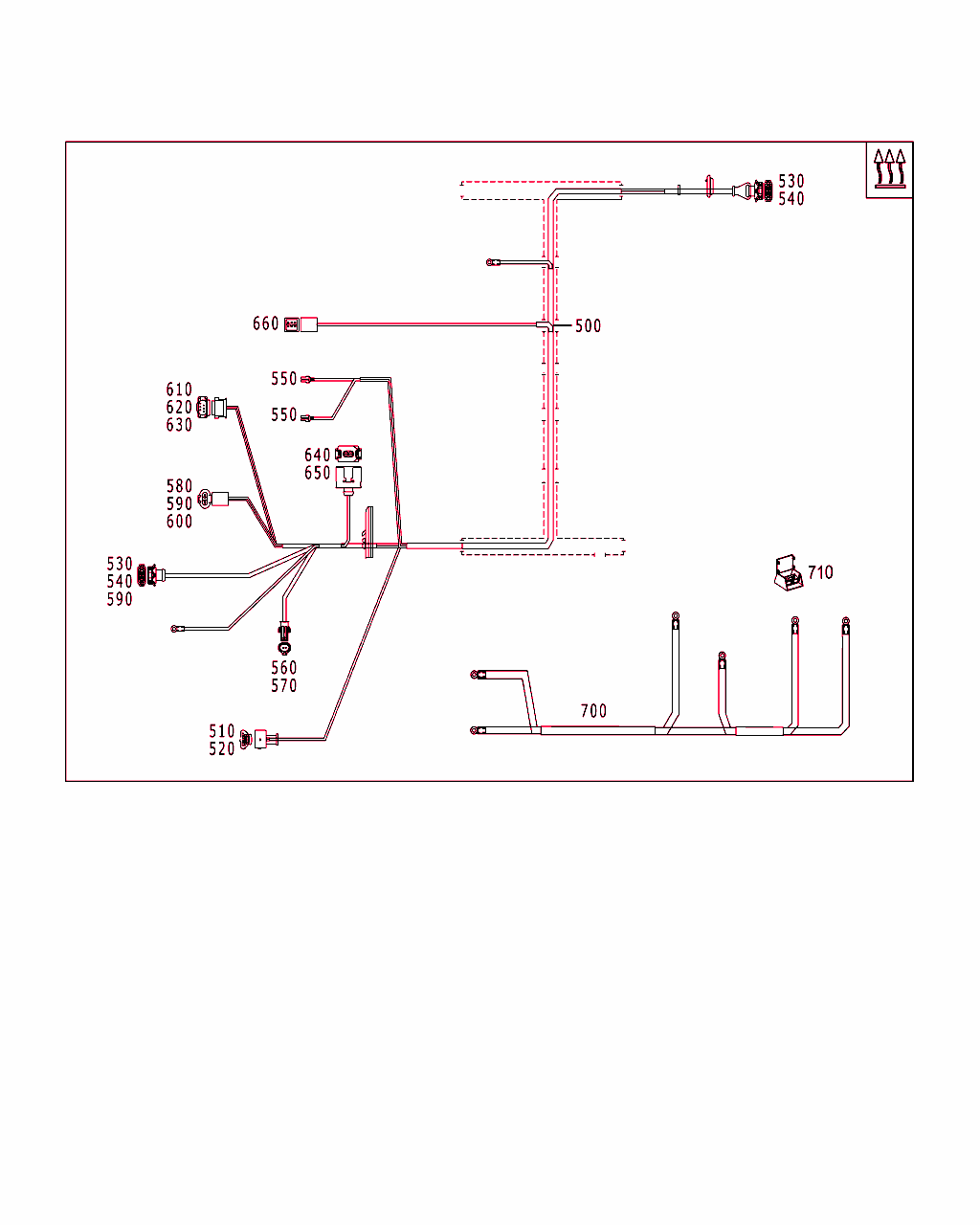

B50270000038.070321

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
400 A 000 470 76 94
燃料ポンプ

これに変更 A 000 470 36 94
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -801+921
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
19981201変更年 2000 年 1 月 R 170 変更年 99 年 2 月
[921]19951002ディーゼル・エンジン OM 601/604 ナタネ油燃料仕様
19960904植物油メチル・エステル仕様
 		001
400 A 000 470 36 94
補助ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -801+921
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
19981201変更年 2000 年 1 月 R 170 変更年 99 年 2 月
[921]19951002ディーゼル・エンジン OM 601/604 ナタネ油燃料仕様
19960904植物油メチル・エステル仕様
 		001
510 A 140 545 00 26
ソケット
ダイアグノシス・ソケット
22-PIN 		001
520 A 003 545 48 26
ソケット・スリーブ
0.35-1.0 MM2 RK1.0;1.0 MM 		001
530 A 140 545 35 28
ハウジング
メタリング・ポンプ、温度センサ
2 PIN JPT 		001
540 A 005 545 68 26
コンタクト・スプリング
コネクタ・ハウジング
0.5-1.0 MM2 JPT;TO A140 545 35 28 		NB
550 A 008 545 82 26
コンタクト・スプリング
ヒューズ・ボックス
2-PIN 0.5-1.0 MM2 GSK;1 MM

これに変更 A 000 540 50 05 		002
550 A 000 540 50 05
ライン
ヒューズ・ボックス
1.0 MM2 GSK1;1 MM

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		002
550 A 008 545 80 26
コンタクト
ヒューズ・ボックス
3-PIN 1.5-2.5 MM2 GSK

これに変更 A 000 540 53 05 		002
550 A 000 540 53 05
ライン
ヒューズ・ボックス
2.5 MM2

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		002
560 A 015 545 55 26
ソケット
補足ヒータ・リレー
2-PIN MINI MIC 		001
570 A 016 545 00 26
ソケット・スリーブ
ソケット・スリーブ・ハウジング
0.75-1.5 MM2 MINI MIC;1.0 - 1.5 MM2 		002
580 A 007 545 97 26
ハウジング
補助ヒータ・コントロール・ユニット
2-PIN JPT 		001
590 A 000 545 29 39
バンドル・シーリング
コネクタ・ハウジング
1.0-2.5 MM;TO A007 545 97 26 		NB
600 A 011 545 76 26
コンタクト・スプリング
コネクタ・ハウジング
1.5-2.5 MM2 JPT;1.5 - 2.5 MM2

これに変更 A 000 540 28 05 		NB
600 A 000 540 28 05
電気ケーブル
コネクタ・ハウジング
2.5 MM2 JPT;1.5 - 2.5 MM2

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
610 A 210 540 36 81
クラッチ
補助ヒータ・コントロール・ユニット
6-PIN MQS 		001
620 A 008 545 63 26
コンタクト・ソケット
コネクタ・ハウジング
0.5-0.75 MM2 MQS;0.5 - 0.75 MM2 		NB
630 A 000 545 68 80
ガスケット
コネクタ・ハウジング
0.9-1.4 MM;0.35 - 0.5 MM2 		NB
630 A 000 545 69 80
ガスケット
コネクタ・ハウジング
1.4-1.9 MM;0.75 MM2 		NB
640 A 168 545 27 28
ハウジング
補助ヒータ・コントロール・ユニット
2-PIN SLK2.8 		001
650 A 009 545 81 26
コンタクト・ソケット
ソケット・スリーブ・ハウジング
0.75-1.0 MM2 SLK2.8;0.5 - 1.0 MM2

これに変更 A 000 540 38 05 		001
650 A 000 540 38 05
電気ケーブル
ソケット・スリーブ・ハウジング
0.75 MM2 SLK2.8;0.5 - 1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		001
660 A 008 545 50 26
コンタクト・スプリング
補助ヒータ・スイッチ
0.5-1.0 MM2 E95;0.5 - 1.0 MM2

これに変更 A 000 540 70 05 		001
660 A 000 540 70 05
ケーブル・ハーネス
補助ヒータ・スイッチ
0.75 MM2 E95 SN;0.5 - 1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		001
