一覧

E-ステーション・ワゴン 日本仕様、シャシナンバ A 962232 以降、コード 800 装備 日本仕様、シャシナンバ X 027614 以降、コード 800 装備
210.265 => E 320
M: 112941
GA: 722607, 722618

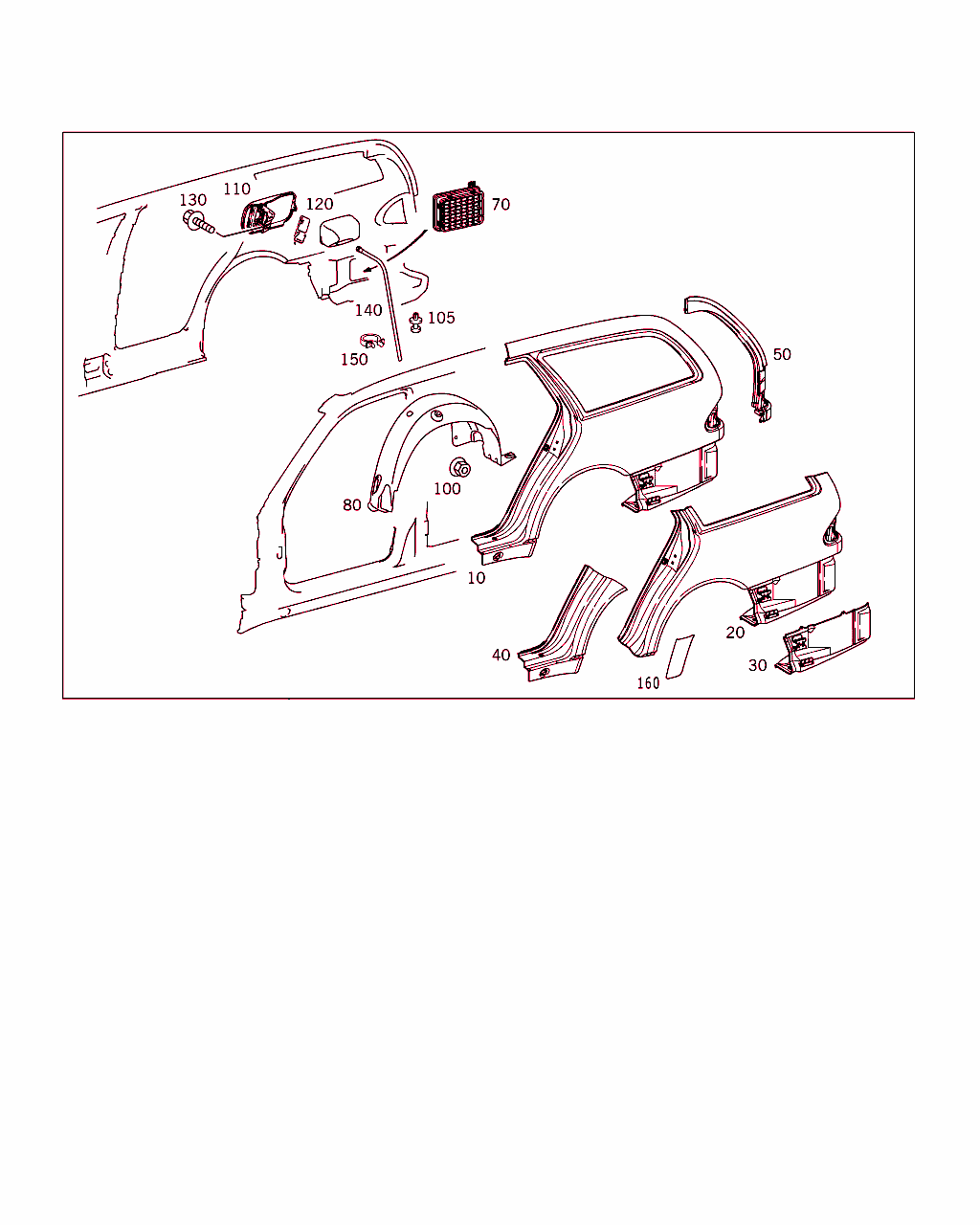

Schema

B63045000069.000405

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 210 630 67 01
サイド・ウォール
左リヤ外側

ﾌｯﾄﾉｰﾄ解説
[003]
左右リヤ・フェンダのリベットの上を通っている                                         ケーブル/ラインは、各リベット部分で
フェルト (A 000 983 89 10) で覆う必要があります
[004]
バンパを取り付けるために、ブラケットに穴を開けます
バンパ取付けリベット用の穴を開けます
 		001
10 A 210 630 68 01
サイド・ウォール
右リヤ外側

ﾌｯﾄﾉｰﾄ解説
[003]
左右リヤ・フェンダのリベットの上を通っている                                         ケーブル/ラインは、各リベット部分で
フェルト (A 000 983 89 10) で覆う必要があります
[004]
バンパを取り付けるために、ブラケットに穴を開けます
バンパ取付けリベット用の穴を開けます
 		001
20 A 210 630 29 21
リヤ・フェンダ
左

ﾌｯﾄﾉｰﾄ解説
[003]
左右リヤ・フェンダのリベットの上を通っている                                         ケーブル/ラインは、各リベット部分で
フェルト (A 000 983 89 10) で覆う必要があります
[004]
バンパを取り付けるために、ブラケットに穴を開けます
バンパ取付けリベット用の穴を開けます
[005]
ID ナンバ: AEJ 99/1 以前の車両用の後作業
[409]
組立時に調整のこと
 		001
20 A 210 630 30 21
リヤ・フェンダ
右

ﾌｯﾄﾉｰﾄ解説
[003]
左右リヤ・フェンダのリベットの上を通っている                                         ケーブル/ラインは、各リベット部分で
フェルト (A 000 983 89 10) で覆う必要があります
[004]
バンパを取り付けるために、ブラケットに穴を開けます
バンパ取付けリベット用の穴を開けます
 		001
30 A 210 630 17 60
フロア
左リヤ・フェンダ

ﾌｯﾄﾉｰﾄ解説
[004]
バンパを取り付けるために、ブラケットに穴を開けます
バンパ取付けリベット用の穴を開けます
 		001
30 A 210 630 18 60
フロア
右リヤ・フェンダ

ﾌｯﾄﾉｰﾄ解説
[004]
バンパを取り付けるために、ブラケットに穴を開けます
バンパ取付けリベット用の穴を開けます
 		001
40 A 210 637 21 09
パネル
左フロント 		001
40 A 210 637 22 09
パネル
右フロント 		001
50 A 210 630 19 21
増幅
左リヤ・サイド・ウォール 		001
50 A 210 630 20 21
増幅
右リヤ・サイド・ウォール 		001
70 A 140 830 00 42
フラップ
リヤ・フェンダのバンパ付近に取り付けるベンチレーション 		002
80 A 210 698 87 30
カバー
左リヤ・ホイール・ハウス 		002
80 A 210 698 87 30
カバー
左リヤ・ホイール・ハウス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 800/801
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
19960905変更年 1999 年 1 月 X 日
[801]19951002モデル・イヤー変更
19981201変更年 2000 年 1 月 R 170 変更年 99 年 2 月
 		001
80 A 210 698 88 30
カバー
/ 右リヤ・ホイール・ハウス 		001
100 A 201 990 00 50
プラスチック・ナット
/ 右リヤ・ホイール・ハウス 		002
100 A 201 990 00 50
プラスチック・ナット
左リヤ・ホイール・ハウス 		005
105 A 201 990 01 92
スプレッド・リベット
リヤ・フロア、右横 		002
110 A 210 750 05 06
フラップ
フューエル・フィラ・パイプ 		001
120 A 140 758 16 36
スプリング
ディストリビュータまで 		001
130 A 140 990 00 04
ボルト
フラップ / 右リヤ・フェンダ 		002
140 A 210 639 01 94
ホース
フューエル・フィラ・ノズル・ドレン・パイプ 		001
150 A 000 995 52 44
リング
フューエル・フィラ・ノズル・ドレン・パイプ
18.0 MM;18 MM 		001
