一覧

E-セダン
212.047 => E 250 CGI / E 250
M: 271860
GM: 711656, 716635
GA: 722618, 722997

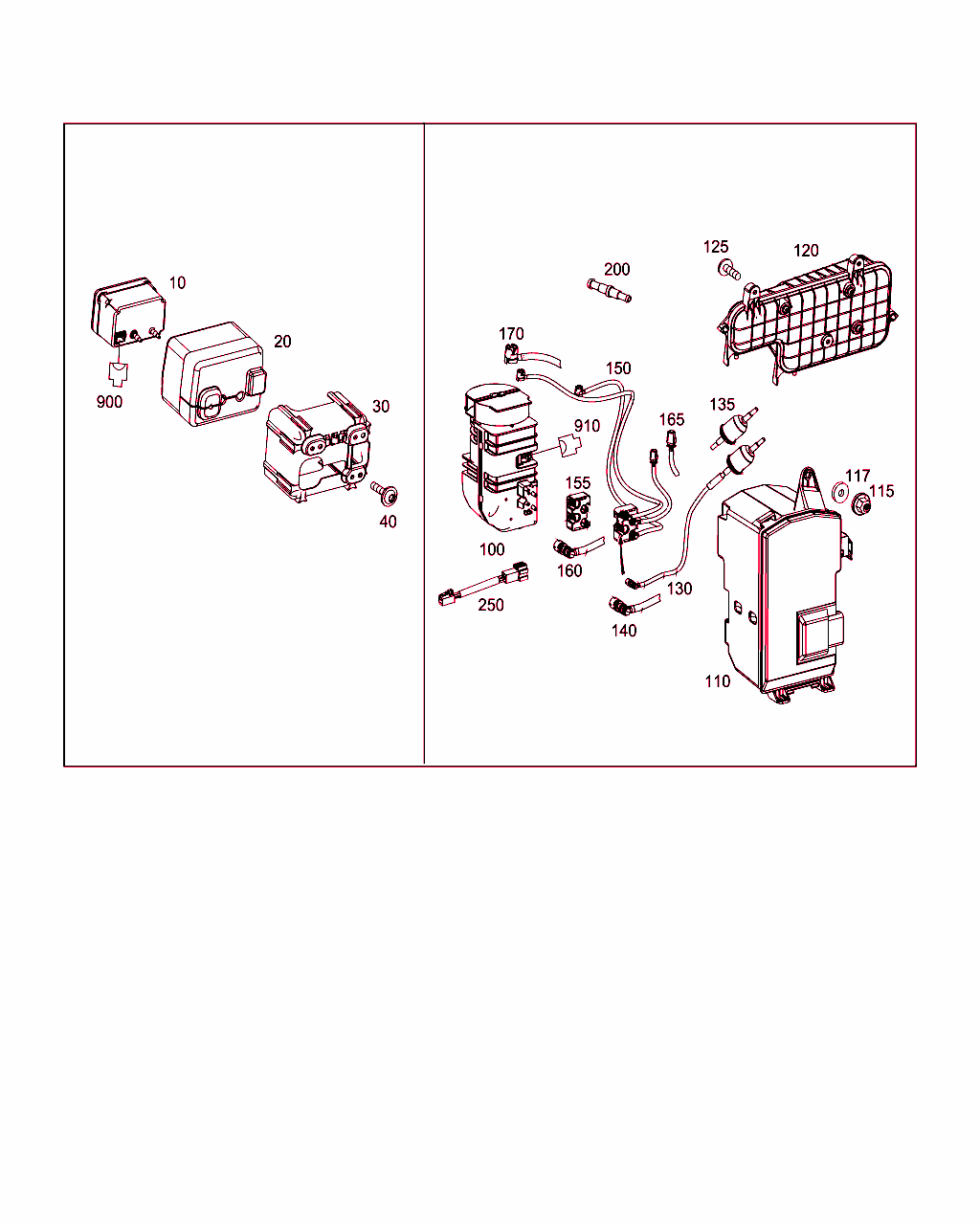

Schema

B80040000040.150409

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 000 800 33 48
ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 340E/404/405/409
ｺｰﾄﾞ日付指定名称
[340E]20040527ファイヤーウォール
[404]19951002左運転席マルチフォーム・バックレスト
20040209左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
20040209右フロント・マルチフォーム・シート
[409]20050725左右フロントマルチコントロールシート
 		001
20 A 221 800 00 35
キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 340E/404/405/409
ｺｰﾄﾞ日付指定名称
[340E]20040527ファイヤーウォール
[404]19951002左運転席マルチフォーム・バックレスト
20040209左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
20040209右フロント・マルチフォーム・シート
[409]20050725左右フロントマルチコントロールシート
 		001
30 A 000 800 00 18
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 340E/404/405/409
ｺｰﾄﾞ日付指定名称
[340E]20040527ファイヤーウォール
[404]19951002左運転席マルチフォーム・バックレスト
20040209左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
20040209右フロント・マルチフォーム・シート
[409]20050725左右フロントマルチコントロールシート
 		001
40 A 001 984 70 29
6角丸頭ボルト
ブラケット固定用ツール
7X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 340E/404/405/409
ｺｰﾄﾞ日付指定名称
[340E]20040527ファイヤーウォール
[404]19951002左運転席マルチフォーム・バックレスト
20040209左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
20040209右フロント・マルチフォーム・シート
[409]20050725左右フロントマルチコントロールシート
 		002
100 A 000 800 44 48
ポンプ

これに変更 A 000 800 56 48

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。

[003]まで ｼｬｼ: A 497092 => まで 日付: 12/07/2011
[004]まで ｼｬｼ: L 020208 => まで 日付: 30/06/2011 (CKD)
[005]まで ｼｬｼ: V 001566 => まで 日付: 30/06/2011 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
100 A 000 800 56 48
ニューマチック・ポンプ

これに変更 A 000 900 24 06
• +001 A 221 828 00 00

[006]まで ｼｬｼ: B => まで 日付: 30/11/2015
[007]まで ｼｬｼ: L 059454 => まで 日付: 30/11/2015 (CKD)
[008]まで ｼｬｼ: V 004283 => まで 日付: 30/11/2015 (CKD)

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
100 A 000 900 24 06
コントロール・ユニット
(ニューマチック・ポンプ)

これに変更 A 000 900 44 13

[009]から ｼｬｼ: B => から 日付: 30/11/2015
[010]から ｼｬｼ: L 059455 => から 日付: 30/11/2015 (CKD)
[011]から ｼｬｼ: V 004284 => から 日付: 30/11/2015 (CKD)

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
100 A 000 900 44 13
コントロール・ユニット
(ニューマチック・ポンプ)

[009]から ｼｬｼ: B => から 日付: 30/11/2015
[010]から ｼｬｼ: L 059455 => から 日付: 30/11/2015 (CKD)
[011]から ｼｬｼ: V 004284 => から 日付: 30/11/2015 (CKD)

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
110 A 212 800 01 18
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
115 A 000 984 00 10
ナット
ブラケット固定用ツール

これに変更 A 000 990 36 62
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		003
115 A 000 990 36 62
プラスチック・ナット
ブラケット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		003
117 A 111 990 36 40
ウインドウ
ブラケット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		002
120 A 000 800 27 19
プレッシャ・エア・タンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
125 A 001 984 70 29
6角丸頭ボルト
タンク固定用ツール
7X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		003
130 A 212 800 08 15
チューブ
ポンプ・サクション・ライン

これに変更 A 212 800 28 15
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
130 A 212 800 28 15
チューブ
ポンプ・サクション・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
135 A 000 078 06 56
ストレーナ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
140 A 006 997 40 89
RS プラグ・コネクタ
修理方法、プラグ 		001
150 A 212 800 05 15
チューブ
リザーバに取り付けるポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
155 A 221 805 01 14
ホルダー
ポンプへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
160 A 006 997 40 89
RS プラグ・コネクタ
修理方法、プラグ 		001
165 A 006 997 36 89
RS プラグ・コネクタ
修理方法、プラグ 		001
170 A 006 997 38 89
RS プラグ・コネクタ
修理方法、プラグ 		001
200 A 006 997 23 89
プラグ・コネクタ
修理の場合用 		001
250 A 221 828 00 00
アダプタ中間プラグ
ポンプ用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070515左右ドライブ・ダイナミック・シート
 		001
900 A 220 545 39 28
ハウジング
バキューム・ポンプ
4-PIN SLK2.8;M40 		001
910 A 220 545 39 28
ハウジング
バキューム・ポンプ
4-PIN SLK2.8;A77 		001
