一覧

E-セダン
212.047 => E 250 CGI / E 250
M: 271860
GM: 711656, 716635
GA: 722618, 722997

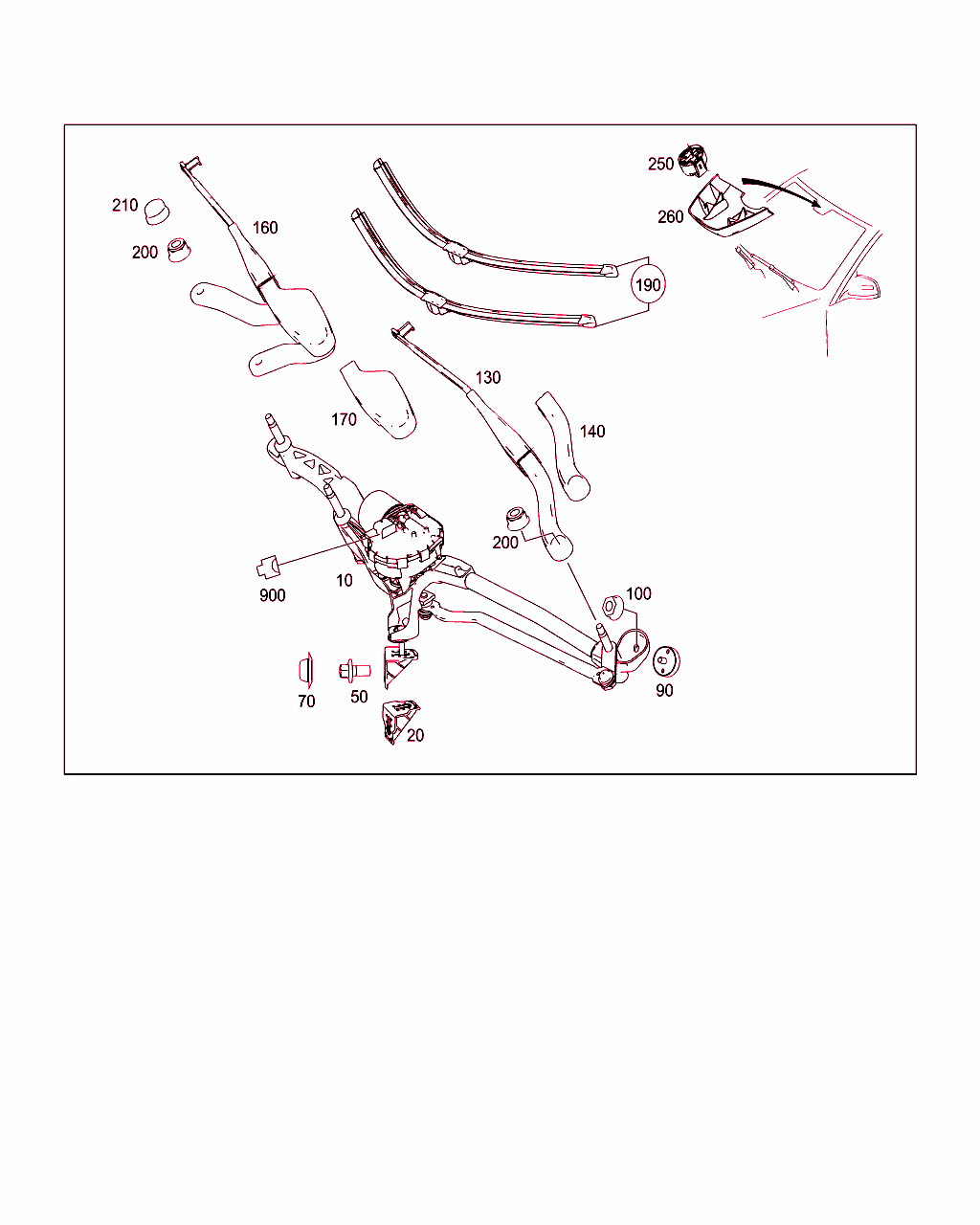

Schema

B82120000205.110525

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 212 820 12 40
ワイパ・システム 001 L
10 A 212 820 13 40
ワイパ・システム 001 R
20 A 204 820 06 14
ホルダー
ファイヤ・ウォールに取り付けるワイパ・システム 		001
50 N 910105 008008
6角ボルト
ワイパ・システム / パーティション・ウォール
M8X16 		001
70 A 000 997 33 20
キャップ
センタ・パーティション
10 MM 		001
90 A 000 998 16 41
サポート・バッファ
ワイパ・システムをファイヤウォールに取り付けるため 		002
100 N 910112 008000
ヘキサゴン・ナット
ワイパ･システム固定用ツール
M8 		002
130 A 212 820 08 44
ワイパ・アーム
運転席側

[030]まで ｼｬｼ: A 107869 => まで 日付: 30/09/2009
[031]まで ｼｬｼ: L 003078 => まで 日付: 31/10/2009 (CKD)
[032]まで ｼｬｼ: V 000408 => まで 日付: 31/10/2009 (CKD)
 		001 L
130 A 212 820 13 44
ワイパ・アーム/ブラケット
運転席側

[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
 		001 L
130 A 212 820 15 44
ワイパ・アーム
運転席側

[039]から ｼｬｼ: A 989820 => から 日付: 28/02/2014
[040]から ｼｬｼ: L 043675 => から 日付: 31/03/2014 (CKD)
[041]から ｼｬｼ: V 003043 => から 日付: 31/03/2014 (CKD)
 		001 L
130 A 212 820 11 44
ワイパ・アーム
運転席側

[030]まで ｼｬｼ: A 107869 => まで 日付: 30/09/2009
[031]まで ｼｬｼ: L 003078 => まで 日付: 31/10/2009 (CKD)
[032]まで ｼｬｼ: V 000408 => まで 日付: 31/10/2009 (CKD)
 		001 R
130 A 212 820 14 44
ワイパ・アーム/ブラケット
運転席側

[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
 		001 R
130 A 212 820 17 44
ワイパ・アーム
運転席側

[040]から ｼｬｼ: L 043675 => から 日付: 31/03/2014 (CKD)
[041]から ｼｬｼ: V 003043 => から 日付: 31/03/2014 (CKD)
[043]から ｼｬｼ: A 990875 => から 日付: 28/02/2014
 		001 R
140 A 212 832 00 41
カバー
運転席側 		001 L
140 A 212 832 02 41
カバー
運転席側 		001 R
160 A 212 820 09 44
ワイパ・アーム
助手席側

[036]まで ｼｬｼ: A 989819 => まで 日付: 28/02/2014
[037]まで ｼｬｼ: L 043674 => まで 日付: 31/03/2014 (CKD)
[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
 		001 L
160 A 212 820 16 44
ワイパ・アーム
助手席側

[039]から ｼｬｼ: A 989820 => から 日付: 28/02/2014
[040]から ｼｬｼ: L 043675 => から 日付: 31/03/2014 (CKD)
[041]から ｼｬｼ: V 003043 => から 日付: 31/03/2014 (CKD)
 		001 L
160 A 212 820 10 44
ワイパ・アーム
助手席側

[037]まで ｼｬｼ: L 043674 => まで 日付: 31/03/2014 (CKD)
[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
[042]まで ｼｬｼ: A 990874 => まで 日付: 28/02/2014
 		001 R
160 A 212 820 18 44
ワイパ・アーム
助手席側

[040]から ｼｬｼ: L 043675 => から 日付: 31/03/2014 (CKD)
[041]から ｼｬｼ: V 003043 => から 日付: 31/03/2014 (CKD)
[043]から ｼｬｼ: A 990875 => から 日付: 28/02/2014
 		001 R
170 A 212 832 01 41
カバー
助手席側 		001 L
170 A 212 832 03 41
カバー
助手席側 		001 R
190 A 212 820 10 45
ワイパ・ブレード
左右用パッケージ

これに変更 A 212 820 14 45

[036]まで ｼｬｼ: A 989819 => まで 日付: 28/02/2014
[037]まで ｼｬｼ: L 043674 => まで 日付: 31/03/2014 (CKD)
[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
 		001 L
190 A 212 820 14 45
TS ワイパ・ブレード
左右用パッケージ

これに変更 A 212 820 17 45

[036]まで ｼｬｼ: A 989819 => まで 日付: 28/02/2014
[037]まで ｼｬｼ: L 043674 => まで 日付: 31/03/2014 (CKD)
[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
 		001 L
190 A 212 820 17 45
TS ワイパ・ブレード
左右用パッケージ

これに変更 A 212 820 19 00

[036]まで ｼｬｼ: A 989819 => まで 日付: 28/02/2014
[037]まで ｼｬｼ: L 043674 => まで 日付: 31/03/2014 (CKD)
[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
 		001 L
190 A 212 820 19 00
TS ワイパ・ブレード
左右用パッケージ

[036]まで ｼｬｼ: A 989819 => まで 日付: 28/02/2014
[037]まで ｼｬｼ: L 043674 => まで 日付: 31/03/2014 (CKD)
[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
 		001 L
190 A 212 820 17 00
TS ワイパ・ブレード
左右用パッケージ

[039]から ｼｬｼ: A 989820 => から 日付: 28/02/2014
[040]から ｼｬｼ: L 043675 => から 日付: 31/03/2014 (CKD)
[041]から ｼｬｼ: V 003043 => から 日付: 31/03/2014 (CKD)

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
 		001 L
190 A 212 820 11 45
ワイパ・ブレード
左右用パッケージ

これに変更 A 212 820 15 45

[037]まで ｼｬｼ: L 043674 => まで 日付: 31/03/2014 (CKD)
[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
[042]まで ｼｬｼ: A 990874 => まで 日付: 28/02/2014
 		001 R
190 A 212 820 15 45
TS ワイパ・ブレード
左右用パッケージ

これに変更 A 212 820 18 45

[037]まで ｼｬｼ: L 043674 => まで 日付: 31/03/2014 (CKD)
[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
[042]まで ｼｬｼ: A 990874 => まで 日付: 28/02/2014
 		001 R
190 A 212 820 18 45
TS ワイパ・ブレード
左右用パッケージ

これに変更 A 212 820 20 00

[037]まで ｼｬｼ: L 043674 => まで 日付: 31/03/2014 (CKD)
[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
[042]まで ｼｬｼ: A 990874 => まで 日付: 28/02/2014
 		001 R
190 A 212 820 20 00
TS ワイパ・ブレード
左右用パッケージ

[037]まで ｼｬｼ: L 043674 => まで 日付: 31/03/2014 (CKD)
[038]まで ｼｬｼ: V 003042 => まで 日付: 31/03/2014 (CKD)
[042]まで ｼｬｼ: A 990874 => まで 日付: 28/02/2014
 		001 R
190 A 212 820 18 00
TS ワイパ・ブレード
左右用パッケージ

[040]から ｼｬｼ: L 043675 => から 日付: 31/03/2014 (CKD)
[041]から ｼｬｼ: V 003043 => から 日付: 31/03/2014 (CKD)
[043]から ｼｬｼ: A 990875 => から 日付: 28/02/2014
 		001 R
200 N 910112 010001
ヘキサゴン・ナット
ワイパ･アーム固定用ツール
M10

ﾌｯﾄﾉｰﾄ解説
[044]
注意DMSエラー!!!この使用場所では必ずTNR N910112010001を使用する必要があります。ご注文をもう一度確認してください
!!
 		003
210 A 000 998 48 21
カバー・キャップ
ワイパ･アーム固定用ツール 		002
250 Q 0000000001
重要情報
部品は以下を参照:
82/613 		001
260 Q 0000000001
重要情報
部品は以下を参照:
82/613 		001
900 A 052 545 34 26
ソケット・スリーブ
ワイパ・モータ
4-PIN SLK2.8;M6/1 		001 R
900 A 052 545 33 26
ソケット・スリーブ
ワイパ・モータ
4-PIN SLK2.8;M6/1 		001 L
