一覧

E-セダン
212.036 => E 250
M: 274920
GM: 711655
GA: 722995

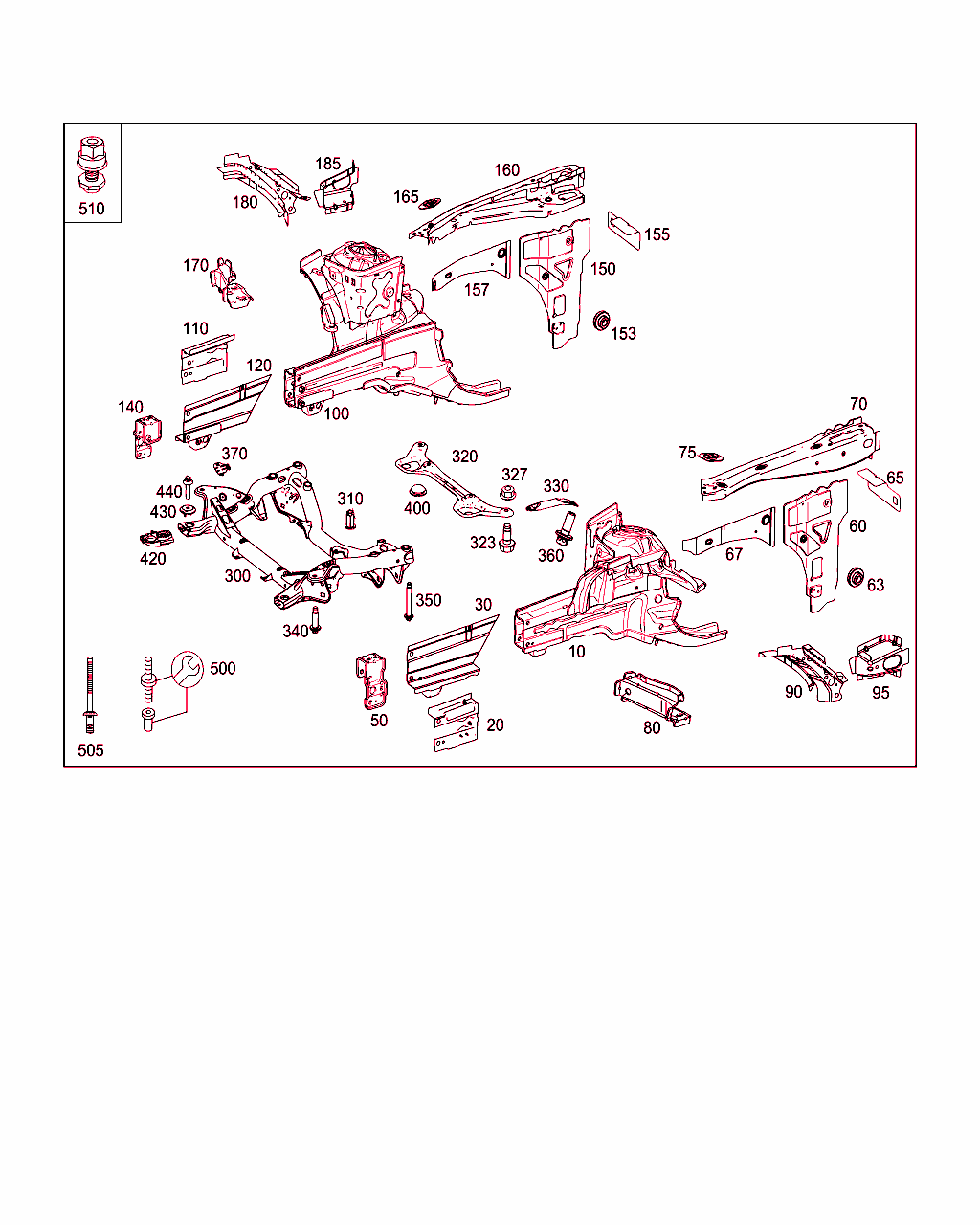

Schema

B62030000506.120903

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 212 620 33 00
ホイールハウス
左 		001
20 A 212 620 03 30
キャリア
左 		001
30 A 212 620 31 34
サイドメンバ
左 		001
50 A 212 620 05 14
ホルダー
左 		001
60 A 212 620 01 87
サイドメンバ
左 		001
63 N 000000 007761
リベット・ナット
左サイド・メンバ
M8 		001
65 A 204 889 01 14
ホルダー
左リヤ・フェンダ 		001
67 A 212 626 09 52
サイドメンバ
左 		001
70 A 212 630 29 40
キャリア
左上部 		001
75 A 202 626 07 11
プレート
上側キャリア上へ 		003
80 A 212 620 05 30
キャリア
左、ペダル・フロア・パネル

これに変更 A 212 620 41 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[007]まで ｼｬｼ: A => まで 日付: 06/11/2013
[008]まで ｼｬｼ: L 041478 => まで 日付: 31/12/2013 (CKD)
[009]まで ｼｬｼ: V 002862 => まで 日付: 31/12/2013 (CKD)
 		001
80 A 212 620 41 00
クロスメンバ
左、ペダル・フロア・パネル 		001
90 A 212 637 01 38
ストラット
左 		001
95 A 212 637 15 16
増幅
ストラットを左サイド・ウォールに 		001
100 A 212 620 34 00
ホイールハウス
右 		001
110 A 212 620 04 30
キャリア
右 		001
120 A 212 620 32 34
サイドメンバ
右 		001
140 A 212 620 06 14
ホルダー
右 		001
150 A 212 620 02 87
サイドメンバ
右 		001
153 N 000000 007761
リベット・ナット
右サイド・メンバ
M8 		001
155 A 204 889 02 14
ホルダー
右リヤ・フェンダ 		001
157 A 212 626 10 52
サイドメンバ
右 		001
160 A 212 630 30 40
キャリア
右上部 		001
165 A 202 626 07 11
プレート
上側キャリア上へ 		003
170 A 212 620 06 30
キャリア
右、ペダル・フロア・パネル 		001
180 A 212 630 00 38
ストラット
右 		001
185 A 212 637 16 16
増幅
ストラットを右サイド・ウォールに 		001
300 A 212 628 10 00
インテグラル・サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 800
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20070403AEJ 09/1
 		001
300 A 218 628 01 00
インテグラル・サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -800
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20070403AEJ 09/1
 		001
310 A 000 990 49 59
ナット
インテグラル・サポート内
M10 		002
320 A 204 628 00 11
プレート
インテグラル・サポートに取り付けるステアリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -211
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
20091118EPSステアリング(電動ステアリング)
 		001
320 A 212 628 04 11
マウンティング・プレート
インテグラル・サポートに取り付けるステアリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 211
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
20091118EPSステアリング(電動ステアリング)
 		001
323 N 910105 012003
6角ボルト
ステアリング・プレート固定部をインテグラル・サポート?に
M12X1.5X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -211
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
20091118EPSステアリング(電動ステアリング)
 		002
323 N 910105 010009
6角ボルト
ステアリング・プレート固定部をインテグラル・サポート?に
M10X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 211
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
20091118EPSステアリング(電動ステアリング)
 		004
327 N 913023 012002
ナット
ステアリング・プレート固定部をリヤ・インテグラル・サポートに
M12X1.5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -211
ｺｰﾄﾞ日付指定名称
[211]19951002オートマチック・ロッキング・ディファレンシャル (ASD)
20091118EPSステアリング(電動ステアリング)
 		002
340 A 000 990 73 11
ヘクサロビュラ・ボルト
フロント・インテグラル・サポート
M14X1,5X53 		002
350 A 000 990 15 11
ヘクサロビュラ・ボルト
リヤ・インテグラル・サポート
M14X1,5-SGX100 		002
420 A 204 501 05 20
ホルダー
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427+924
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20020711オートマチック・トランスミッション、7 速
[924]19960718天然ガス駆動エンジン
20060331天然ガス・ドライブ
 		001
420 A 204 628 01 08
スライド・ウェッジ
左インテグラル・サポート 		001
420 A 204 628 01 08
スライド・ウェッジ
左インテグラル・サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20020711オートマチック・トランスミッション、7 速
 		001
420 A 212 501 28 20
ホルダー
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427+924
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20020711オートマチック・トランスミッション、7 速
[924]19960718天然ガス駆動エンジン
20060331天然ガス・ドライブ
 		001
420 A 204 628 00 08
スライド・ウェッジ
右インテグラル・サポート 		001
420 A 204 628 00 08
スライド・ウェッジ
右インテグラル・サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20020711オートマチック・トランスミッション、7 速
 		001
430 A 000 990 70 83
リング・ディスク
インテグラル・サポートのブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427+924
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20020711オートマチック・トランスミッション、7 速
[924]19960718天然ガス駆動エンジン
20060331天然ガス・ドライブ
 		002
440 A 001 990 45 03
アウタ6角丸頭ボルト
インテグラル・サポートのブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427+924
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20020711オートマチック・トランスミッション、7 速
[924]19960718天然ガス駆動エンジン
20060331天然ガス・ドライブ
 		002
500 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
505 A 000 991 76 32
ブラインド・リベット
リペア・ソリューション
6,4 X 12MM / 1-3,5MM

ﾌｯﾄﾉｰﾄ解説
[013]
リベットはモデル222にのみ適用、修理インフォメーションはWISを参照してください
[402]
今後の入荷予定はありません。
 		NB
510 A 000 991 01 03
溶接ピン
アース接続
M6 		001
510 A 000 991 03 03
溶接ピン
アース接続
M8 		001
