E-ステーション・ワゴン
212.276 => E 63 AMG S-MODELL 4MATIC
M: 157981
GA: 722971

Schema

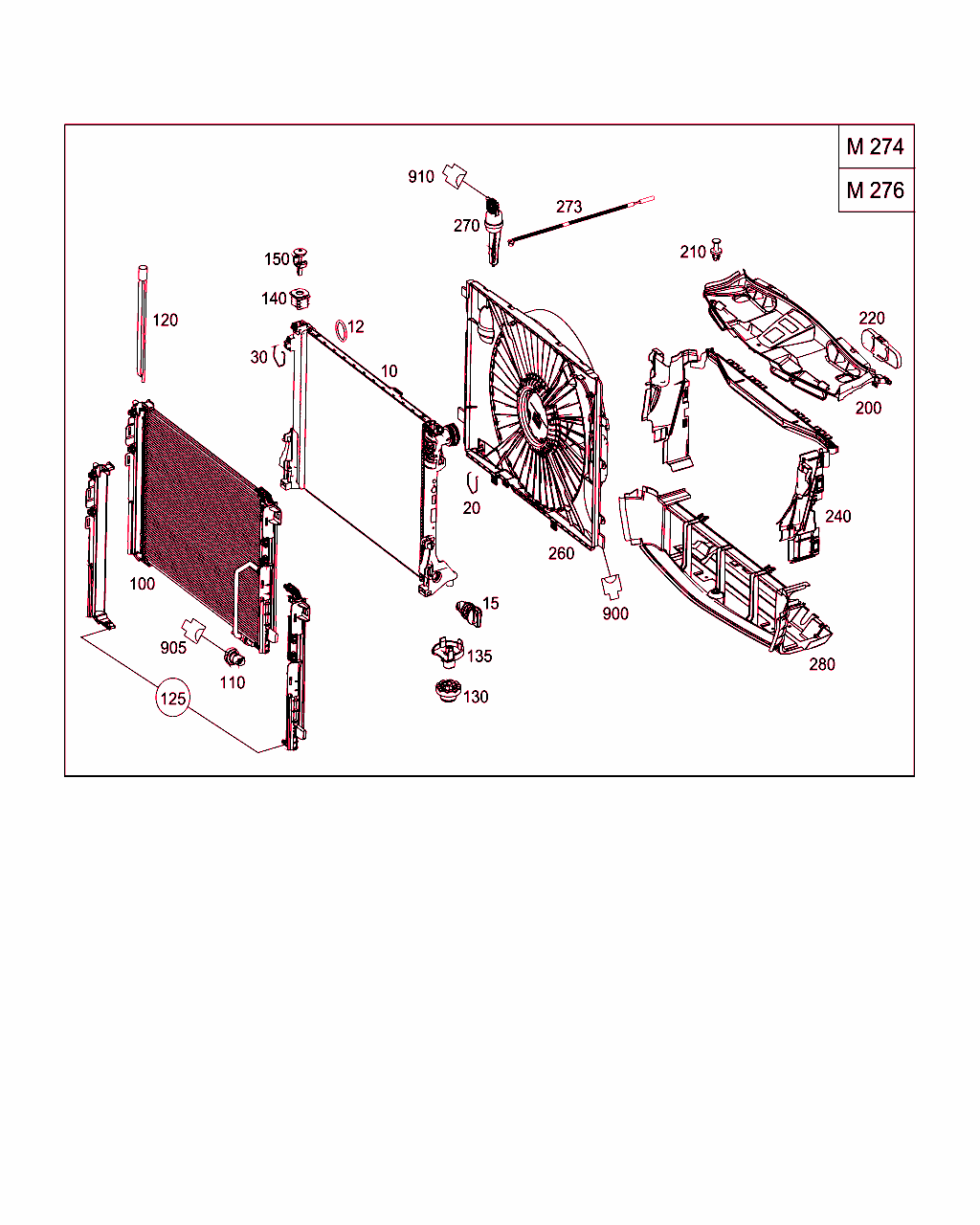

B50015000466.120823

[image]

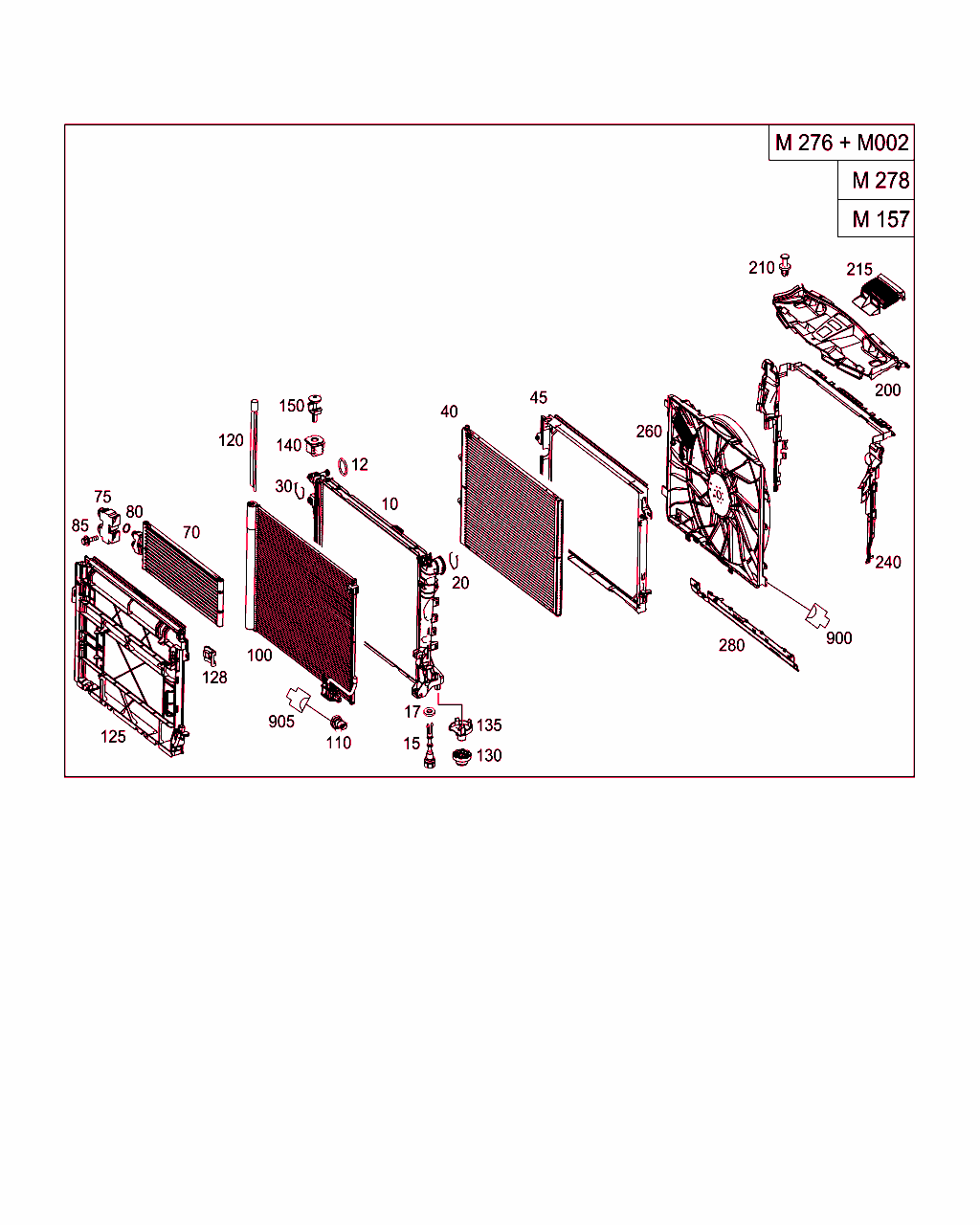

B50015000467.120919

[image]

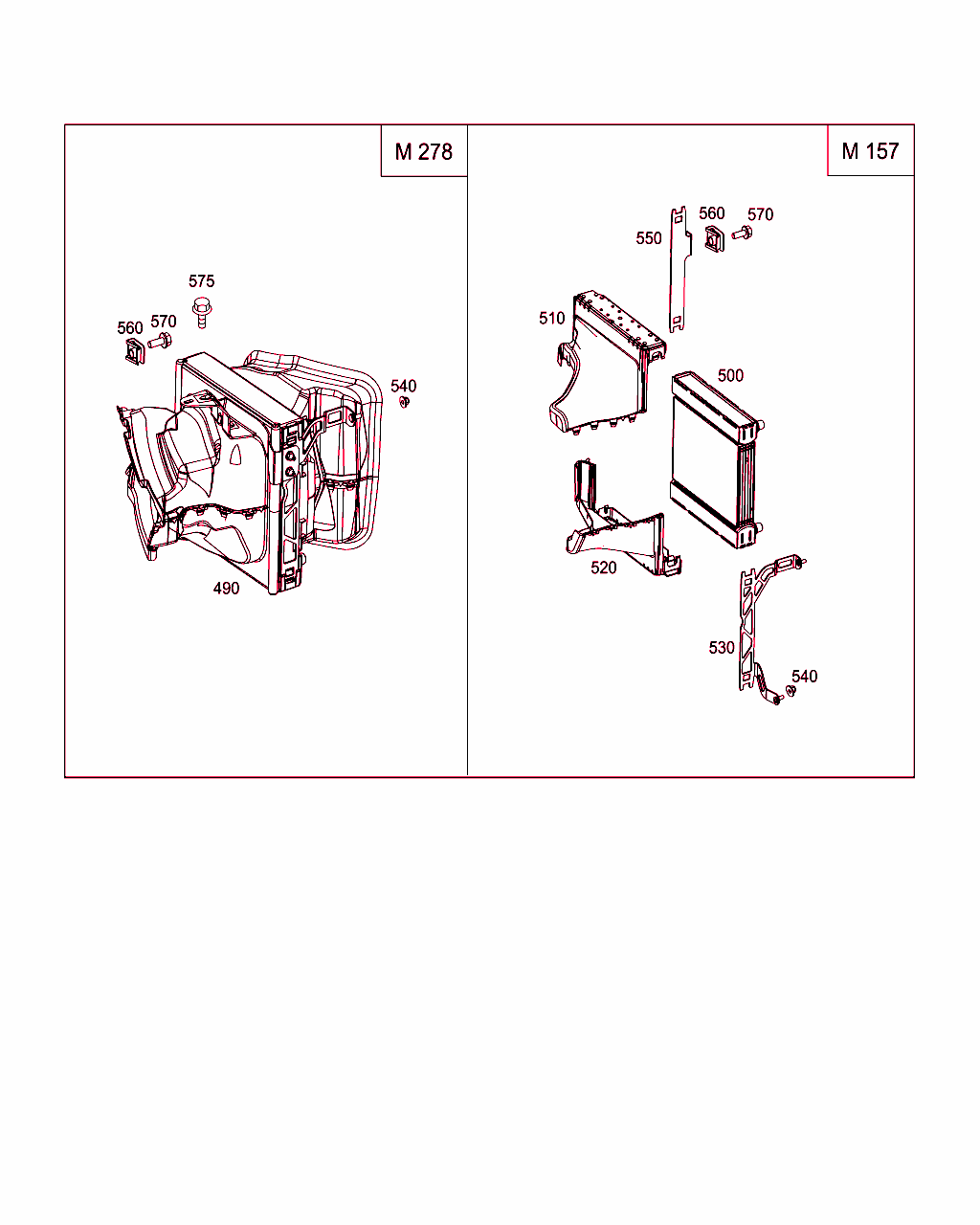

B50015000469.120423

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 197 500 00 03
ラジエタ 001
12 A 019 997 60 45
Oリング
トランスミッション・オイル・ラインをオイル・クーラに
9.25X1.78
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423/427
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
200210025 速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20020711オートマチック・トランスミッション、7 速
 		002
15 A 000 500 01 85
ドレン・プラグ
ドレン・ボルト 		001
17 A 000 501 01 76
スペーサ・ディスク
ドレン・ボルト 		001
20 A 000 993 12 02
キャッチ・スプリング
左、冷却水ホース / ラジエタ
SCB36 46.4MM 		001
30 A 000 993 12 02
キャッチ・スプリング
右、冷却水ホース / ラジエタ
SCB36 46.4MM 		001
30 A 000 993 20 02
キャッチ・スプリング
フィラ・ホース / ラジエタ
SCB17 27MM 		001
30 A 007 993 40 01
キャッチ・スプリング
ベント・パイプをラジエタ右側に取り付ける
8.8 MM 		001
40 A 197 500 01 03
ラジエタ
低温 		001
45 A 197 505 00 41
取付けフレーム
低温ラジエタ用 		001
70 A 212 500 06 00
オイル・クーラ
トランスミッション・クーラ 		001
75 A 000 501 07 65
サーモスタット 001
80 A 019 997 69 45
Oリング
サーモスタットをオイル・クーラに
11.8X1.78 		002
85 N 910142 006001
6角丸頭ボルト
サーモスタットをオイル・クーラに
M6X16 		001
100 A 197 500 00 54
コンデンサ 001
110 A 211 000 02 83
プレッシャ・センサ 001
120 A 197 834 00 68
車両エアコン冷媒ドライヤ 001
125 A 197 505 02 41
取付けフレーム
コンデンサ用 		001
128 N 000000 006471
ヒューズ
フレームをラジエタに 		004
130 A 203 504 00 12
ラバー・ブッシュ
ラジエタ下部

これに変更 A 099 504 02 12 		002
130 A 099 504 02 12
エラストマ・マウント
ラジエタ下部
. 		002
140 A 169 504 01 14
ベアリング
ラジエタ上部 		002
150 A 000 991 25 95
クリップ
ラジエタ上部 		002
200 A 212 500 01 55
ファン・シュラウド
上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
200 A 212 500 04 55
エア・インテーク
上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
 		001
210 A 000 991 95 40
スプレッド・リベット
カバー固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
 		002
240 A 212 505 22 30
ラジエタ用エア・ガイド
上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
240 A 212 505 44 30
ラジエタ用エア・ガイド
上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
 		001
260 A 212 906 10 02
ブロワ
850 W

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
280 A 218 500 00 16
エア・ガイド
下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
280 A 212 505 00 86
シーリング・リップ
下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
 		001
500 A 099 500 32 03
ラジエタ
右ホイール・ハウス内 		001
500 A 099 500 32 03
ラジエタ
左ホイール・ハウス内 		001
510 A 218 500 06 16
エア・ガイド
右上ホイール・ハウス内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
510 A 212 500 14 16
エア・ガイド
右上ホイール・ハウス内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
 		001
510 A 212 500 21 16
エア・ガイド・ボックス
左上ホイール・ハウス内 		001
520 A 218 500 07 16
エア・ガイド
右下ホイール・ハウス内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20070927
[803]19951002モデル・イヤー変更
20081209変更年12/1
 		001
520 A 212 500 15 16
エア・ガイド
右下ホイール・ハウス内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20090312変更年13/1
[805]19951002モデル・イヤー変更
20090312変更年14/1
[806]19951002モデル・イヤー変更
20100901変更年15/1
[807]19951002モデル・イヤー変更
 		001
520 A 212 500 22 16
エア・ガイド・ボックス
左下ホイール・ハウス内 		001
530 A 218 501 07 20
ホルダー
右ホイール・ハウス・クーラ 		001
530 A 212 501 00 71
ホルダー
左ホイール・ハウス・クーラ 		001
540 N 000000 004011
ワッシャ付きナット
右ホイール・ハウス・クーラ固定部
M6 		002
540 N 000000 004011
ワッシャ付きナット
左ホイール・ハウス・クーラ固定部
M6 		002
550 A 218 501 08 20
ホルダー
右ホイール・ハウス・クーラ 		001
550 A 212 501 01 71
ホルダー
左ホイール・ハウス・クーラ 		001
560 A 004 994 15 45
ヒューズ
右ホイール・ハウス・クーラ
M6 		001
560 A 004 994 15 45
ヒューズ
左ホイール・ハウス・クーラ
M6 		001
570 N 910105 006023
6角ボルト
右ホイール・ハウス・クーラ固定部
M6X16 		001
570 N 910105 006023
6角ボルト
左ホイール・ハウス・クーラ固定部
M6X16 		001
900 A 220 545 03 29
ハウジング
エレクトリック・エア・インテーク・ファン・コントロール・ユニット
4-PIN SLK2.8, LSK8;N65/2,N76 		001
905 A 210 540 21 81
クラッチ
冷媒圧力温度センサ
3-PIN MQS;B12/2*1, B12/2*2 		001
910 A 022 545 19 26
クラッチ・ハウジング
ラジエタ・ウインド・シェード
2-PIN MLK1.2;Y84

これに変更 A 029 545 10 26 		001
910 A 029 545 10 26
クラッチ・ハウジング
ラジエタ・ウインド・シェード
2-PIN MLK1.2;Y84 		001
