一覧

Eカブリオレ
207.465 => E 400 BLUE EFFICIENCY
M: 276820
GA: 722904

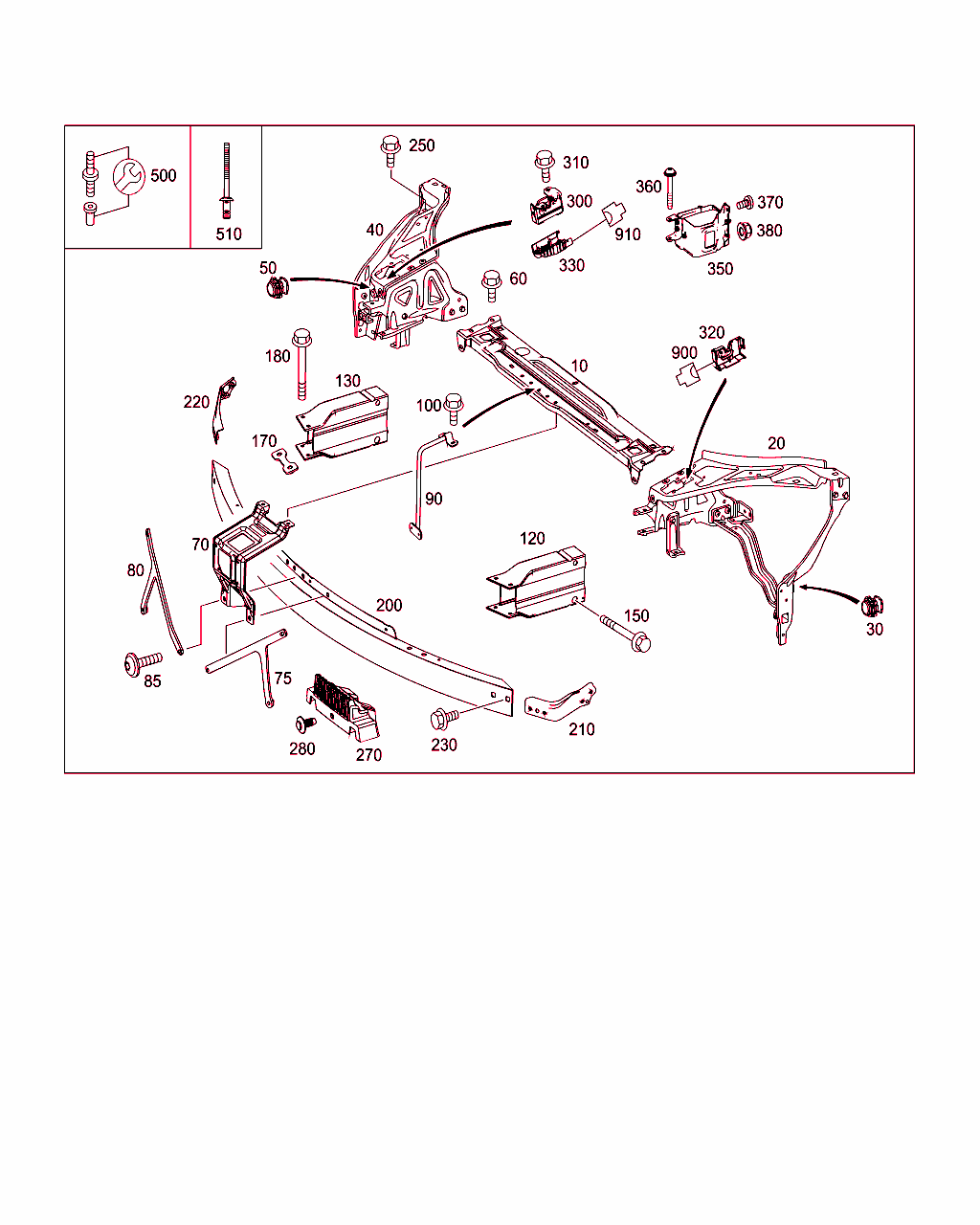

Schema

B62060000282.141106

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 207 620 02 72
補強材
中央フロント 		001
20 A 207 620 03 91
ランプ・フレーム
左ランプ・ユニット

これに変更 A 207 620 19 00 		001
20 A 207 620 19 00
ランプ・フレーム
左ランプ・ユニット 		001
30 A 001 997 01 01
中空ボルト
左

ﾌｯﾄﾉｰﾄ解説
[012]
必ずWISでサービス・インフォメーションを確認します。                                    WIS-NET#SI82.00-P-0011A#
 		001
40 A 207 620 12 00
ランプ・フレーム
右ランプ・ユニット

これに変更 A 207 620 20 00

ﾌｯﾄﾉｰﾄ解説
[008]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: F 220599 => まで 日付: 28/03/2013
 		001
40 A 207 620 20 00
ランプ・フレーム
右ランプ・ユニット 		001
50 A 001 997 01 01
中空ボルト
右

ﾌｯﾄﾉｰﾄ解説
[012]
必ずWISでサービス・インフォメーションを確認します。                                    WIS-NET#SI82.00-P-0011A#
 		001
60 A 001 990 80 00
コンビ6角ボルト
フレーム固定部を左補強材に
M6X19 		008
60 A 001 990 80 00
コンビ6角ボルト
フレーム固定部を右補強材に
M6X19 		002
70 A 207 620 02 28
サポート
中央フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 800/801/802/803
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20070921AEJ 09/1
[801]19951002モデル・イヤー変更
20070921AEJ 10/1
[802]19951002モデル・イヤー変更
20080304
[803]19951002モデル・イヤー変更
20090213変更年12/1
 		001
70 A 207 620 09 85
ストラット
中央フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20090213変更年13/1
[805]19951002モデル・イヤー変更
20090213変更年14/1
[806]19951002モデル・イヤー変更
20110517変更年15/1
[807]19951002モデル・イヤー変更
20110517変更年16/1
 		001
75 A 207 620 00 85
ストラット
右レインフォース 		001
80 A 207 620 05 85
ストラット
左レインフォース 		001
85 A 009 990 73 04
ボルト
サポート固定用ツール
M8X18 		006
85 N 000000 001475
6角丸頭ボルト
サポート固定用ツール
M6X12 		002
90 A 207 898 01 32
ブラケット 001
100 N 000000 001475
6角丸頭ボルト
ブラケット固定用ツール
M6X12 		004
120 A 207 620 07 00
アブソーバ
左 		001
130 A 207 620 00 95
アブソーバ
右 		001
150 A 017 990 60 01
フランジ付き6角ボルト
アブソーバ / サイド・メンバ 		004
170 A 212 620 00 26
タップ・プレート
クロス・メンバ/アブソーバ 		002
180 A 009 990 27 04
ボルト
クロス・メンバ/アブソーバ
M10X98 		004
200 A 204 620 58 34
クロスメンバ
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494+800/-460-494+801/-460-494+802/-460-494+803
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20050922カナダ仕様
[494]19951002カリフォルニア仕様
20020916米国仕様
[800]19951002モデル・イヤー変更
20070921AEJ 09/1
[801]19951002モデル・イヤー変更
20070921AEJ 10/1
[802]19951002モデル・イヤー変更
20080304
[803]19951002モデル・イヤー変更
20090213変更年12/1
 		001
200 A 207 620 06 34
クロスメンバ/ブラケット
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+800/460+800/494+801/460+801/494+802/460+802/494+803/460+803
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20050922カナダ仕様
[494]19951002カリフォルニア仕様
20020916米国仕様
[800]19951002モデル・イヤー変更
20070921AEJ 09/1
[801]19951002モデル・イヤー変更
20070921AEJ 10/1
[802]19951002モデル・イヤー変更
20080304
[803]19951002モデル・イヤー変更
20090213変更年12/1
 		001
200 A 207 620 03 00
クロスメンバ/ブラケット
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494+804/-460-494+805/-460-494+806/-460-494+807/-460-494+808/-460-494+809
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20050922カナダ仕様
[494]19951002カリフォルニア仕様
20020916米国仕様
[804]19951002モデル・イヤー変更
20090213変更年13/1
[805]19951002モデル・イヤー変更
20090213変更年14/1
[806]19951002モデル・イヤー変更
20110517変更年15/1
[807]19951002モデル・イヤー変更
20110517変更年16/1
[808]19951002モデル・イヤー変更
[809]19951002モデル・イヤー変更
20070921AEJ 08/1
 		001
200 A 207 620 16 00
クロスメンバ/ブラケット
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494+804/-460-494+805/-460-494+806/-460-494+807/-460-494+808/-460-494+809
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20050922カナダ仕様
[494]19951002カリフォルニア仕様
20020916米国仕様
[804]19951002モデル・イヤー変更
20090213変更年13/1
[805]19951002モデル・イヤー変更
20090213変更年14/1
[806]19951002モデル・イヤー変更
20110517変更年15/1
[807]19951002モデル・イヤー変更
20110517変更年16/1
[808]19951002モデル・イヤー変更
[809]19951002モデル・イヤー変更
20070921AEJ 08/1
 		001
200 A 207 620 04 00
クロスメンバ
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20050922カナダ仕様
[494]19951002カリフォルニア仕様
20020916米国仕様
 		001
210 A 207 620 01 85
ストラット
左 		001
220 A 207 620 02 85
ストラット
右 		001
230 A 001 990 80 00
コンビ6角ボルト
ストラット固定用ツール
M6X19 		008
250 A 001 990 80 00
コンビ6角ボルト
サイド・メンバのサポート
M6X19 		008
270 A 207 885 00 36
サポート
クロス・メンバへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20050922カナダ仕様
[494]19951002カリフォルニア仕様
20020916米国仕様
 		001
280 A 000 990 54 92
リベット
サポート固定用ツール
6 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20050922カナダ仕様
[494]19951002カリフォルニア仕様
20020916米国仕様
 		001
300 A 204 880 02 60
カバー・キャップ
補強材に左側および右側に 		002
300 A 212 880 01 60
シール・キャップ
補強材に左側および右側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
 		002
310 N 910105 006023
6角ボルト
フード・ロックを補強材に、左および右
M6X16 		004
320 A 204 889 06 25
カバー
盗難防止装置フード・ロック・カバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -551-B03-U60
ｺｰﾄﾞ日付指定名称
[551]19951002盗難防止警報装置 (EDW)
20030109盗難防止警報システムベーシック (EDW)
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
 		001
320 A 204 870 31 58
スイッチ
エンジン・フード・ロック、運転席側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U60+551/-U60+B03
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
[551]19951002盗難防止警報装置 (EDW)
20030109盗難防止警報システムベーシック (EDW)
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
 		001
320 A 204 870 44 58
スイッチ
エンジン・フード・ロック、助手席側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U60+B03
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
 		001
330 A 212 821 02 51
センサ
エンジン・フード・ロック、運転席側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60/B03+U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
 		001
330 A 212 821 01 51
センサ
エンジン・フード・ロック、運転席側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 551+U60/551+B03+U60
ｺｰﾄﾞ日付指定名称
[551]19951002盗難防止警報装置 (EDW)
20030109盗難防止警報システムベーシック (EDW)
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
 		001
330 A 212 821 02 51
センサ
エンジン・フード・ロック、助手席側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60/B03+U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
 		001
350 A 207 620 15 00
バイブレーションダンパ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20090213変更年13/1
[805]19951002モデル・イヤー変更
20090213変更年14/1
[806]19951002モデル・イヤー変更
20110517変更年15/1
 		001
360 A 009 990 27 04
ボルト
バイブレーション・ダンパ固定用ツール
M10X98 		001
370 N 000000 001434
6角丸頭ボルト
バイブレーション・ダンパ固定用ツール
M10X20 		002
380 N 000000 003275
ナット
バイブレーション・ダンパ固定用ツール
M10 		002
500 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
510 A 000 991 76 32
ブラインド・リベット
リペア・ソリューション
6,4 X 12MM / 1-3,5MM

ﾌｯﾄﾉｰﾄ解説
[007]
リベットはモデル222にのみ適用、修理インフォメーションはWISを参照してください
[402]
今後の入荷予定はありません。
 		NB
900 A 203 540 04 81
ソケット
エンジン・フード・ロック?、左側
2-PIN MQS;S62
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U60+551/-U60+B03
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
[551]19951002盗難防止警報装置 (EDW)
20030109盗難防止警報システムベーシック (EDW)
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
 		001
900 A 204 440 30 33
ハーネス
エンジン・フード・コンタクト・スイッチ
S62/42

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U60+B03
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
 		001
910 A 212 440 42 05
ハーネス
エンジン・フード・コンタクト・スイッチ
A38/1

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 551+U60/551+B03+U60
ｺｰﾄﾞ日付指定名称
[551]19951002盗難防止警報装置 (EDW)
20030109盗難防止警報システムベーシック (EDW)
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
 		001
910 A 212 440 11 05
ハーネス
エンジン・フード・コンタクト・スイッチ
A38/1

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -551+U60/-551+B03+U60
ｺｰﾄﾞ日付指定名称
[551]19951002盗難防止警報装置 (EDW)
20030109盗難防止警報システムベーシック (EDW)
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
 		001
910 A 212 440 11 05
ハーネス
エンジン・フード・コンタクト・スイッチ
A38/1

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60/B03+U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20050204歩行者保護 - アクティブ・エンジン・フード
[B03]20071012ダイレクト・スタート/ECOスタート・ストップ機能
 		001
