一覧

E-セダン
213.005 => E 220 D 4MATIC
M: 654920
GA: 725008, 725058

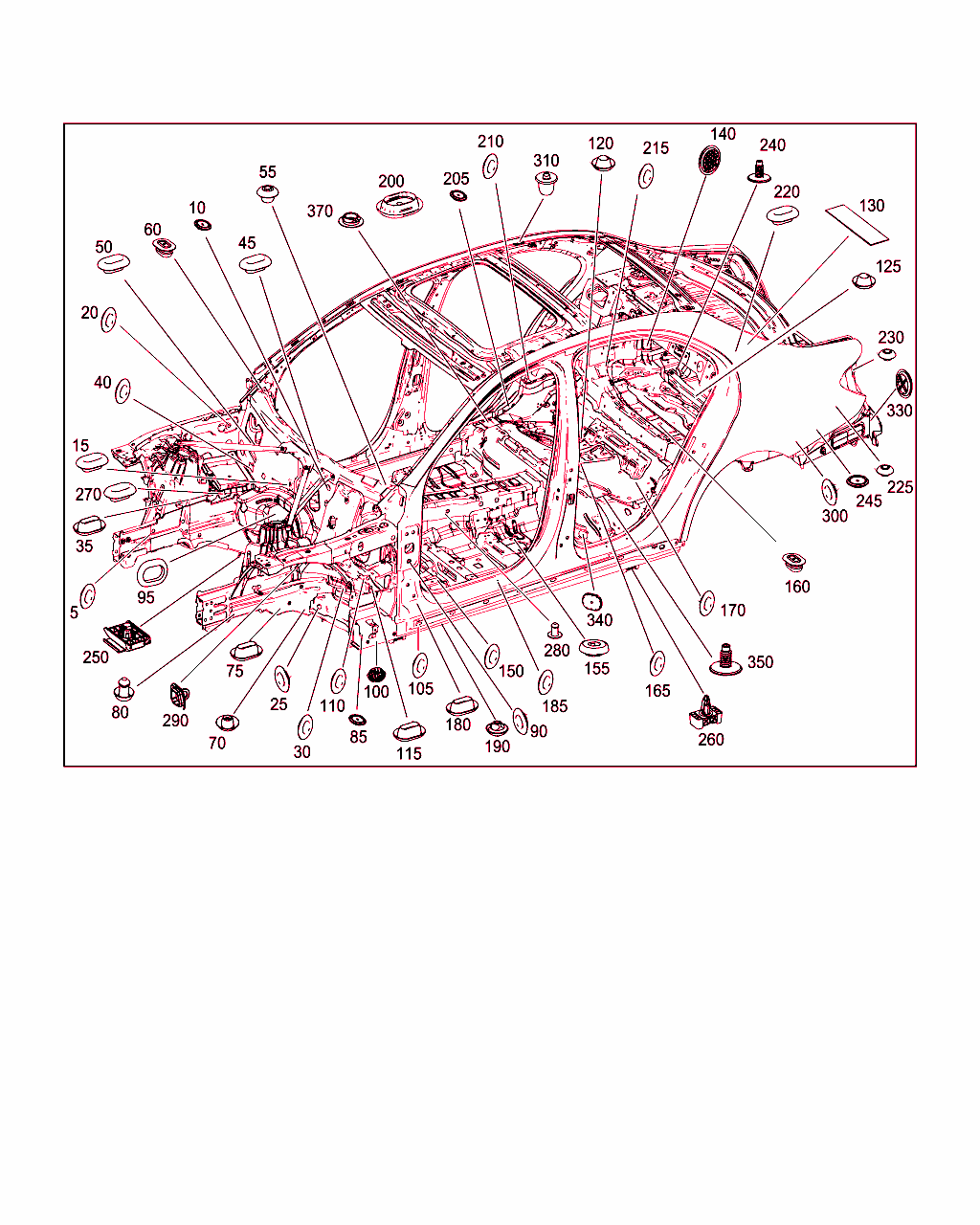

Schema

B60030000258.180817

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 003 998 14 50
クロージング・プラグ
サイド・メンバー前部左側に
20 MM 		007
5 A 003 998 14 50
クロージング・プラグ
サイド・メンバー前部右側に
20 MM 		007
10 A 003 997 67 86
クロージング・プラグ
左アウタ・ファイヤウォール
30 MM 		002
15 A 002 998 56 50
クロージング・プラグ
中央外側ファイヤウォール
10 X 20MM 		001
20 A 003 998 14 50
クロージング・プラグ
サイド・メンバー左側に
20 MM 		001
20 A 003 998 14 50
クロージング・プラグ
サイド・メンバー右側に
20 MM 		001
25 A 002 998 49 50
クロージング・プラグ
左アウタ・クロス・メンバに
27MM 		001
25 A 002 998 49 50
クロージング・プラグ
右アウタ・クロス・メンバに
27MM 		001
30 A 003 998 14 50
クロージング・プラグ
左アウタ・クロス・メンバに
20 MM 		001
35 A 000 998 06 90
シール・ワッシャ
右アウタ・クロス・メンバに
20X30 MM 		001
40 A 003 998 13 50
クロージング・プラグ
左パーティション
15 MM 		001
40 A 003 998 14 50
クロージング・プラグ
左パーティション
20 MM 		001
40 A 003 998 13 50
クロージング・プラグ
右パーティション
15 MM 		001
40 A 003 998 14 50
クロージング・プラグ
右パーティション
20 MM 		001
40 A 003 998 13 50
クロージング・プラグ
センタ・パーティション
15 MM 		001 L
45 A 002 998 56 50
クロージング・プラグ
フロント・ウインドウ下のクロス・メンバ、左側
10 X 20MM 		001
45 A 002 998 56 50
クロージング・プラグ
フロント・ウインドウ下のクロス・メンバ、右側
10 X 20MM 		001
45 A 002 998 56 50
クロージング・プラグ
フロント・ウインドウ下のクロス・メンバ、中央
10 X 20MM 		001
50 A 002 998 56 50
クロージング・プラグ
左パーティション
10 X 20MM 		001
50 A 002 998 56 50
クロージング・プラグ
右パーティション
10 X 20MM 		001
55 A 003 998 13 50
クロージング・プラグ
フロント・ウインドウ下のクロス・メンバ、左側
15 MM 		001
60 A 003 998 46 50
クロージング・プラグ
フロント・ウインドウ下のクロス・メンバ、右側
15X25MM 		001
70 A 000 998 09 90
プラグ
左下部サイド・メンバ
20 MM 		001
70 A 000 998 09 90
プラグ
右下部サイド・メンバ
20 MM 		001
75 A 000 998 06 90
シール・ワッシャ
左下部サイド・メンバ
20X30 MM 		001
75 A 000 998 06 90
シール・ワッシャ
右下部サイド・メンバ
20X30 MM 		001
80 A 000 998 18 55
シーリング・プラグ
左下部サイド・メンバ
8.6 MM 		002
80 A 000 998 18 55
シーリング・プラグ
右下部サイド・メンバ
8.6 MM 		002
85 A 003 997 67 86
クロージング・プラグ
左フロント・ドア・シル
30 MM 		001
85 A 003 997 67 86
クロージング・プラグ
右フロント・ドア・シル
30 MM 		001
90 A 002 998 49 50
クロージング・プラグ
左 A ピラー
27MM 		001
90 A 002 998 49 50
クロージング・プラグ
右 A ピラー
27MM 		001
95 A 000 998 34 90
クロージング・プラグ
トランスミッション・トンネルの前部左側
42.2X26.2MM 		001
95 A 000 998 34 90
クロージング・プラグ
トランスミッション・トンネルの前部右側
42.2X26.2MM 		001
100 A 001 998 55 01
ドレン・グロメット
左サイド・シル
25MM 		003
100 A 001 998 55 01
ドレン・グロメット
右サイド・シル
25MM 		003
105 A 003 998 14 50
クロージング・プラグ
左下部サイド・メンバ
20 MM 		001
105 A 003 998 14 50
クロージング・プラグ
左サイド・シル
20 MM 		005
105 A 003 998 14 50
クロージング・プラグ
右下部サイド・メンバ
20 MM 		001
105 A 003 998 14 50
クロージング・プラグ
右サイド・シル
20 MM 		005
110 A 003 998 14 50
クロージング・プラグ
左下部クロス・メンバ
20 MM 		001
110 A 003 998 14 50
クロージング・プラグ
右下クロス・メンバ
20 MM 		001
115 A 000 998 06 90
シール・ワッシャ
左下部クロス・メンバ
20X30 MM 		001
115 A 000 998 06 90
シール・ワッシャ
右下クロス・メンバ
20X30 MM 		001
120 A 000 998 09 90
プラグ
左下部クロス・メンバ
20 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001
120 A 202 997 00 86
プラグ
左下部クロス・メンバ
22.5 MM 		001
120 A 000 998 10 90
プラグ
左下部クロス・メンバ
25 MM 		001
120 A 000 998 09 90
プラグ
右下クロス・メンバ
20 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001
120 A 202 997 00 86
プラグ
右下クロス・メンバ
22.5 MM 		001
120 A 000 998 10 90
プラグ
右下クロス・メンバ
25 MM 		001
120 A 001 998 51 50
クロージング・プラグ
センタ・リヤ・クロス・メンバに
10 MM 		004
125 A 001 998 51 50
クロージング・プラグ
リヤ・フロア左部
10 MM 		001
130 A 210 682 05 30
ダンパ
左Cピラーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -414
ｺｰﾄﾞ日付指定名称
[414]19951002ガラス・パワー・スライディング・ルーフ
20100326ガラス・パワー・スライディング・ルーフ
 		001
140 A 003 997 67 86
クロージング・プラグ
右リヤ・ホイール・ハウス
30 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -475
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20100611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
150 A 003 998 14 50
クロージング・プラグ
パッセンジャ・コンパートメント・フロア、左中央、内側
20 MM 		002
150 A 003 998 14 50
クロージング・プラグ
コンパートメント・フロア、左リヤ、内側
20 MM 		002
150 A 001 998 51 50
クロージング・プラグ
コンパートメント・フロア、左リヤ、内側
10 MM 		001
150 A 002 998 49 50
クロージング・プラグ
コンパートメント・フロア、左リヤ、内側
27MM 		001
150 A 003 998 14 50
クロージング・プラグ
パッセンジャ・コンパートメント・フロア、左フロント、外側
20 MM 		002
150 A 001 998 51 50
クロージング・プラグ
パッセンジャ・コンパートメント・フロア、左中央、外側
10 MM 		001
150 A 003 998 14 50
クロージング・プラグ
左下部クロス・メンバ
20 MM 		002
150 A 002 998 49 50
クロージング・プラグ
パッセンジャ・コンパートメント・フロア、左フロント、外側
27MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20100520ガソリン直接噴射、層状過給 (DES) 装備
 		001
150 A 002 998 49 50
クロージング・プラグ
パッセンジャ・コンパートメント・フロア、左中央、内側
27MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20100520ガソリン直接噴射、層状過給 (DES) 装備
 		001
150 A 003 998 14 50
クロージング・プラグ
パッセンジャ・コンパートメント・フロア、右中央、内側
20 MM 		002
150 A 003 998 14 50
クロージング・プラグ
コンパートメント・フロア、右リヤ、内側
20 MM 		002
150 A 002 998 49 50
クロージング・プラグ
コンパートメント・フロア、右リヤ、内側
27MM 		001
150 A 001 998 51 50
クロージング・プラグ
コンパートメント・フロア、右リヤ、内側
10 MM 		001
150 A 001 998 51 50
クロージング・プラグ
パッセンジャ・コンパートメント・フロア、右中央、外側
10 MM 		001
150 A 003 998 14 50
クロージング・プラグ
右下クロス・メンバ
20 MM 		002
150 A 002 998 49 50
クロージング・プラグ
パッセンジャ・コンパートメント・フロア、右中央、内側
27MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U77-U79
ｺｰﾄﾞ日付指定名称
[U77]20110518ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第2世代
[U79]20130429ディーゼル・エンジン、排気ガス浄化BLUETEC SCR第3世代
 		001
150 A 002 998 49 50
クロージング・プラグ
パッセンジャ・コンパートメント・フロア、右中央、内側
27MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U79
ｺｰﾄﾞ日付指定名称
[U79]20130429ディーゼル・エンジン、排気ガス浄化BLUETEC SCR第3世代
 		001
150 A 002 998 49 50
クロージング・プラグ
パッセンジャ・コンパートメント・フロア、右フロント、外側
27MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20100520ガソリン直接噴射、層状過給 (DES) 装備
 		001
155 A 001 998 58 50
クロージング・プラグ
コンパートメント・フロア、左リヤ、内側
20X25 MM 		001
155 A 001 998 58 50
クロージング・プラグ
コンパートメント・フロア、右リヤ、内側
20X25 MM 		001
160 A 003 998 46 50
クロージング・プラグ
センタ・リヤ・クロス・メンバに
15X25MM 		001
165 A 003 998 14 50
クロージング・プラグ
センタ・リヤ・シートの下
20 MM 		001
170 A 003 998 14 50
クロージング・プラグ
左リヤ・シートの下
20 MM 		001
180 A 000 998 06 90
シール・ワッシャ
左フロント・ドア・シル
20X30 MM 		001
180 A 000 998 06 90
シール・ワッシャ
右フロント・ドア・シル
20X30 MM 		001
185 A 003 998 14 50
クロージング・プラグ
左フロント・ドア・シル
20 MM 		002
185 A 003 998 14 50
クロージング・プラグ
左センタ・ドア・シル
20 MM 		002
185 A 003 998 14 50
クロージング・プラグ
左リヤ・ドア・シル
20 MM 		002
185 A 003 998 14 50
クロージング・プラグ
右フロント・ドア・シル
20 MM 		002
185 A 003 998 14 50
クロージング・プラグ
右センタ・ドア・シル
20 MM 		002
185 A 003 998 14 50
クロージング・プラグ
右リヤ・ドア・シル
20 MM 		002
190 A 001 998 51 50
クロージング・プラグ
左
10 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -LS1
ｺｰﾄﾞ日付指定名称
[LS1]20110512ホワイトボディ負荷レベル1 / 1.5
 		001
190 A 001 998 51 50
クロージング・プラグ
右
10 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -LS1
ｺｰﾄﾞ日付指定名称
[LS1]20110512ホワイトボディ負荷レベル1 / 1.5
 		001
200 A 001 998 14 50
クロージング・プラグ
左リヤ・ドア・シル
20X30MM 		001
200 A 001 998 14 50
クロージング・プラグ
右リヤ・ドア・シル
20X30MM 		001
205 A 003 997 67 86
クロージング・プラグ
左リヤ・ホイール･ハウス
30 MM 		001
205 A 003 997 67 86
クロージング・プラグ
右リヤ・ホイール･ハウス
30 MM 		001
210 A 003 998 14 50
クロージング・プラグ
左リヤ・ホイール･ハウス
20 MM 		004
210 A 110 987 09 44
ウインドウ
トランク・ルーム左後部
26.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -414
ｺｰﾄﾞ日付指定名称
[414]19951002ガラス・パワー・スライディング・ルーフ
20100326ガラス・パワー・スライディング・ルーフ
 		001
210 A 003 998 14 50
クロージング・プラグ
右リヤ・ホイール･ハウス
20 MM 		004
210 A 110 987 09 44
ウインドウ
トランク・ルーム右後部
26.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -414
ｺｰﾄﾞ日付指定名称
[414]19951002ガラス・パワー・スライディング・ルーフ
20100326ガラス・パワー・スライディング・ルーフ
 		001
210 A 003 997 67 86
クロージング・プラグ
右リヤ・ホイール・ハウス
30 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228-459-489-631-632-640-641-642
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20100201補助ヒータ
[459]20130725調整ダンパ付きスチール・サスペンション
[489]20100201エアマチックDC/エア・サスペンション、セミ・アクティブ
[631]20110803スタティックLEDヘッドランプ、左側通行
[632]20110803スタティックLEDヘッドランプ、右側通行
[640]19951002アルミ・ホイール、15 穴
20110803SAEダイナミックLEDヘッドランプ、右側通行
[641]20110803ダイナミックLEDヘッドランプ、左側通行
[642]19951002アルミ・ホイール、7 穴、前：7X16/後：8X16
20110803ダイナミックLEDヘッドランプ、右側通行
 		001
215 A 003 998 14 50
クロージング・プラグ
サイド・メンバー左側後部に
20 MM 		006
215 A 003 998 14 50
クロージング・プラグ
左リヤ・ドア・シル
20 MM 		001
215 A 003 998 14 50
クロージング・プラグ
サイド・メンバー右側後部に
20 MM 		006
215 A 003 998 14 50
クロージング・プラグ
右リヤ・ドア・シル
20 MM 		001
220 A 002 998 56 50
クロージング・プラグ
サイド・メンバー左側後部に
10 X 20MM 		001
220 A 002 998 56 50
クロージング・プラグ
サイド・メンバー右側後部に
10 X 20MM 		001
225 A 001 998 51 50
クロージング・プラグ
インナ・トランク・ルーム・フロア、左側
10 MM 		001
225 A 001 998 51 50
クロージング・プラグ
インナ・トランク・ルーム・フロア、右側
10 MM 		001
230 A 001 998 51 50
クロージング・プラグ
左テール・ランプ
10 MM 		001
230 A 001 998 51 50
クロージング・プラグ
右テール・ランプ
10 MM 		001
240 A 003 998 63 50
クロージング・プラグ
サイド・メンバーに
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U77-U79/-U77-U79-U85
ｺｰﾄﾞ日付指定名称
[U77]20110518ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第2世代
[U79]20130429ディーゼル・エンジン、排気ガス浄化BLUETEC SCR第3世代
[U85]20030702フロント・ガード・バー、ボディ・カラー
20110628大型SCRリザーバ・タンク
 		003
245 A 003 997 68 86
クロージング・プラグ
スペア・ホイール収納部（左側）に
35 MM 		001
245 A 003 997 68 86
クロージング・プラグ
スペア・ホイール収納部（左側）に
35 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001
250 A 213 628 12 00
リテーナ
ジャッキをインテグラル・サポートに 		001
260 A 204 690 00 09
サポート
左ジャッキ 		002
260 A 204 690 00 09
サポート
右ジャッキ 		002
270 A 003 998 49 50
クロージング・プラグ
/ 右フロント・ホイール・ハウス
30X55MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228-B01
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20100201補助ヒータ
[B01]2014080448V技術
 		001
280 A 000 998 18 55
シーリング・プラグ
トランスミッション・トンネルに
8.6 MM 		006
290 A 205 505 00 86
シーリング・スリーブ
サイド・メンバー左側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -B01/-R
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
[R]19951002右ハンドル車
20091103右ハンドル車
 		001
300 A 003 997 67 86
クロージング・プラグ
左リヤ・ホイール・ハウス
30 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -459-489
ｺｰﾄﾞ日付指定名称
[459]20130725調整ダンパ付きスチール・サスペンション
[489]20100201エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
300 A 003 997 66 86
プラグ
左リヤ・ホイール・ハウス
25 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20100201エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
300 A 003 997 66 86
プラグ
/ 左および右リヤ・ホイール・ハウス
25 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20100201エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
300 A 003 997 66 86
プラグ
右リヤ・ホイール・ハウス
25 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20100201エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
300 A 003 998 25 50
クロージング・プラグ
右リヤ・ホイール・ハウス
45MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U77-U79
ｺｰﾄﾞ日付指定名称
[U77]20110518ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第2世代
[U79]20130429ディーゼル・エンジン、排気ガス浄化BLUETEC SCR第3世代
 		001
310 A 002 998 16 50
クロージング・プラグ
ルーフ・キャリア取付け準備部品シール・キャップ
10MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -724
ｺｰﾄﾞ日付指定名称
[724]19951002荷物固定部
20150320ルーフ・キャリア取付け準備部品
 		008
330 A 001 998 81 50
クロージング・プラグ
左リヤ・エンド
40 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		001
330 A 001 998 81 50
クロージング・プラグ
右リヤ・エンド
40 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -234-235-501-871
ｺｰﾄﾞ日付指定名称
[234]20111021死角アシスト
[235]19951211タクシー専用コンチネンタル製タイヤ
20111021アクティブ・パーキング・アシスト
[501]19960806メモリ付き左右ドア・ミラー
20111021360度カメラ
[871]19961031ファックス装置、シングル・シート間コンソール内
20110202トランク・リッド開閉センサ
 		001
340 A 003 998 24 50
クロージング・プラグ
左リヤ・レッグ・ルーム
35X55MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20100201補助ヒータ
 		001
350 A 003 998 63 50
クロージング・プラグ
左外側リヤ・クロス・メンバ
M8 		001
350 A 000 998 60 50
クロージング・プラグ
左下部クロス・メンバ
M8

これに変更 A 003 998 63 50

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: A => まで 日付: 29/08/2017
[004]まで ｼｬｼ: L 010104 => まで 日付: 31/08/2017 (CKD)
[005]まで ｼｬｼ: V 001633 => まで 日付: 31/08/2017 (CKD)
[006]まで ｼｬｼ: L => まで 日付: 08/06/2018
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FV/-494+FW/-494+FS
ｺｰﾄﾞ日付指定名称
[FV]20110125セダン、ロング
[494]19951002カリフォルニア仕様
20091103米国仕様
[FW]19951002セダン
20091103セダン
[FS]19951002ステーション・ワゴン
20091103ステーション・ワゴン
 		001
350 A 003 998 63 50
クロージング・プラグ
左下部クロス・メンバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FV/-494+FW/-494+FS
ｺｰﾄﾞ日付指定名称
[FV]20110125セダン、ロング
[494]19951002カリフォルニア仕様
20091103米国仕様
[FW]19951002セダン
20091103セダン
[FS]19951002ステーション・ワゴン
20091103ステーション・ワゴン
 		001
370 A 003 998 14 50
クロージング・プラグ
リヤ・フロア左部
20 MM 		001
370 A 003 998 14 50
クロージング・プラグ
リヤ・フロア右部
20 MM 		001
