E-セダン
213.042 => E 200
M: 274920
GM: 716702
GA: 725004, 725008, 725011

Schema

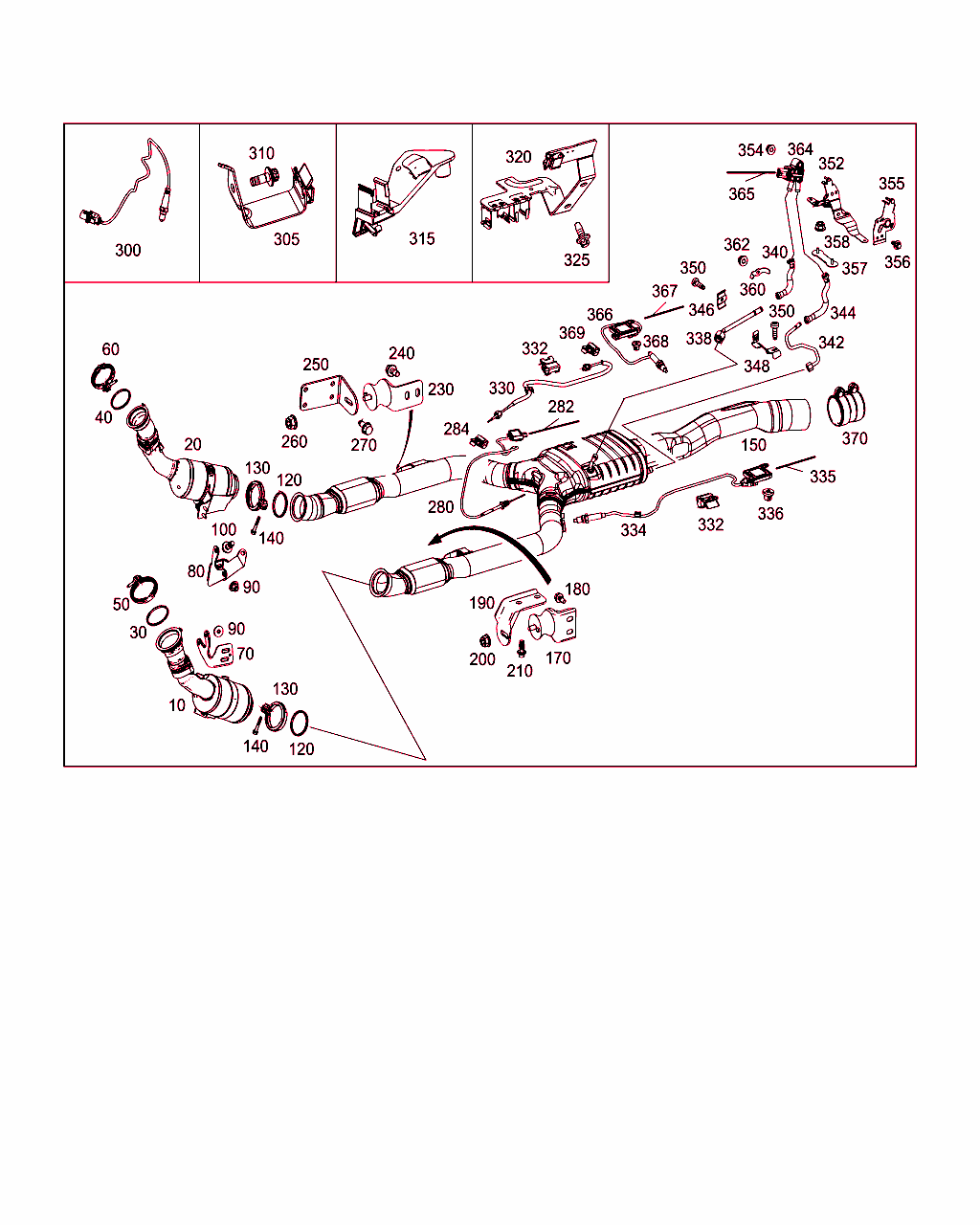

B49210000228.180427

[image]

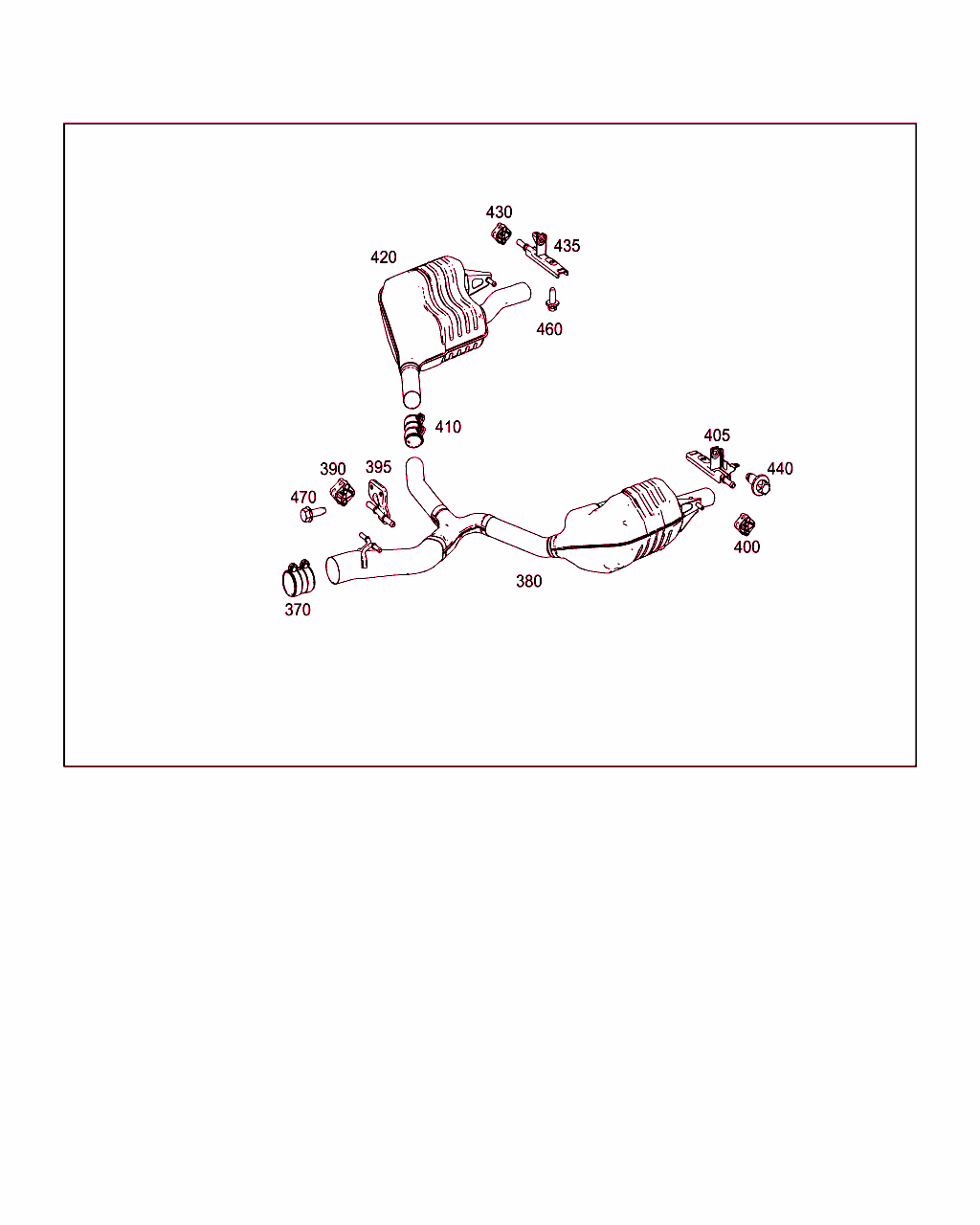

B49210000229.160224

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
210 A 000 990 97 08
ヘクサロビュラ・ボルト
ホルダを左エンジン・サポート・マウントに
M10X22 		002
240 N 910105 008008
6角ボルト
ホルダをエグゾースト・ラインに
M8X16 		002
260 N 000000 003175
ナット
ブラケットに取り付けるブラケット
M8 		001
282 A 213 540 56 73
ハーネス
温度センサ・アダプタ・ケーブル・ハーネス
X101/5 - B163/4
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -801-802+598/-801-802+961/598/961
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20120702変更年20/1
[802]19951002モデル・イヤー変更
20120702変更年21/1
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
[961]19960323ルーフ・ボディ SINFO
20180122第2.0世代OPF付エグゾーストシステム
 		001
284 A 000 541 01 40
ホルダー
温度センサ
18 X 24 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
340 A 205 492 31 00
エグゾースト・ホース
パティキュレート・フィルタの前
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
342 A 205 490 46 03
プレッシャ・ライン
リアパティキュレートフィルタに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
344 A 205 492 32 00
エグゾースト・ホース
パティキュレート・フィルタの後
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
346 A 205 491 62 00
ホルダー
プレッシャ・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
348 A 211 491 00 23
パネル・プレート
プレッシャラインをホルダに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
350 N 000000 001181
6角丸頭ボルト
シャックル固定部およびブラケット
M5X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		002
352 A 213 491 54 01
ホルダー
差圧センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598+807/598+808/-059+598+809
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
[807]19951002モデル・イヤー変更
20120702変更年16/1
[808]19951002モデル・イヤー変更
20120702変更年17/1
[059]20150115変更年 18/2
[809]19951002モデル・イヤー変更
20120702変更年18/1
 		001
352 A 205 490 99 03
ホルダー
差圧センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598/961
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
[961]19960323ルーフ・ボディ SINFO
20180122第2.0世代OPF付エグゾーストシステム
 		001
354 N 000000 003477
ナット
差圧センサ固定部
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
355 A 205 490 00 04
ホルダー/ブラケット
差圧センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 059+598+809/598+800/598+801/598+802/059+809+961/800+961/801+961/802+961
ｺｰﾄﾞ日付指定名称
[059]20150115変更年 18/2
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
[800]19951002モデル・イヤー変更
20120702変更年19/1
[801]19951002モデル・イヤー変更
20120702変更年20/1
[802]19951002モデル・イヤー変更
20120702変更年21/1
[809]19951002モデル・イヤー変更
20120702変更年18/1
[961]19960323ルーフ・ボディ SINFO
20180122第2.0世代OPF付エグゾーストシステム
 		001
356 N 910143 006000
6角丸頭ボルト
ブラケットに取り付けるブラケット
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598/961
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
[961]19960323ルーフ・ボディ SINFO
20180122第2.0世代OPF付エグゾーストシステム
 		002
357 A 205 491 56 00
ホルダー
レインフォース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
358 N 000000 003477
ナット
シールド・プレートのブラケット
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		002
360 A 205 491 57 00
回り止め
プレッシャラインをホルダに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
362 N 000000 003477
ナット
プレッシャラインをホルダに
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
364 A 000 905 78 09
プレッシャ・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598/961
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
[961]19960323ルーフ・ボディ SINFO
20180122第2.0世代OPF付エグゾーストシステム
 		001
365 A 213 540 98 73
ハーネス
X101/4 - B163/3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -801-802+598/-801-802+961/598/961
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20120702変更年20/1
[802]19951002モデル・イヤー変更
20120702変更年21/1
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170523ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
[961]19960323ルーフ・ボディ SINFO
20180122第2.0世代OPF付エグゾーストシステム
 		001
367 A 213 540 71 04
ハーネス
右NOXセンサ・アダプタ
N37/8*1 TO X101
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20100520ガソリン直接噴射、層状過給 (DES) 装備
 		001
440 N 000000 008385
6角丸頭ボルト
ホルダを左ボディに
M8X22 		002
470 N 000000 007953
6角ボルト
リヤ・アクスルに 		002
