一覧

E-セダン
213.049 => E 300 4MATIC
M: 274920
GA: 725041, 725044, 725058

Schema

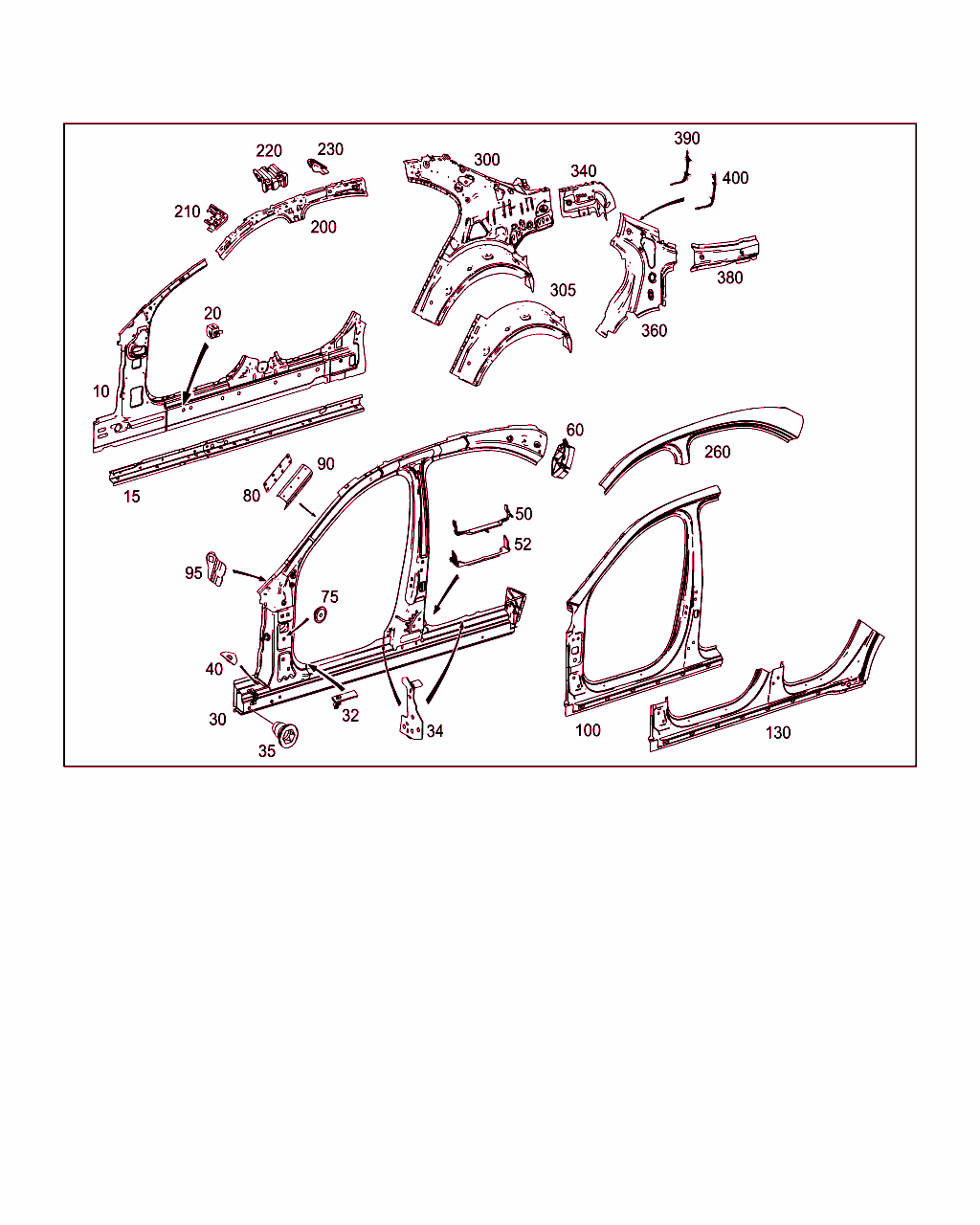

B63015000304.170809

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 213 630 35 02
サイド・ウォール
左インナ A ピラー 		001
10 A 213 630 36 02
サイド・ウォール
右インナ A ピラー 		001
15 A 213 630 53 01
サイド・メンバ補強材
左フロント 		001
15 A 213 630 51 01
サイド・メンバ補強材
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: LS1
ｺｰﾄﾞ日付指定名称
[LS1]20110512ホワイトボディ負荷レベル1 / 1.5
 		001
15 A 213 630 54 01
サイド・メンバ補強材
右フロント 		001
15 A 213 630 52 01
サイド・メンバ補強材
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: LS1
ｺｰﾄﾞ日付指定名称
[LS1]20110512ホワイトボディ負荷レベル1 / 1.5
 		001
20 A 205 680 27 25
インシュレータ
左サイド・メンバ 		002
20 A 205 680 27 25
インシュレータ
右サイド・メンバ 		002
30 A 213 630 47 02
サイド・ウォール
左外側

ﾌｯﾄﾉｰﾄ解説
[002]
フロント排水用チューブは一緒に供給されています、部品はKG78を参照
 		001
30 A 213 630 48 02
サイド・ウォール
右外側

ﾌｯﾄﾉｰﾄ解説
[002]
フロント排水用チューブは一緒に供給されています、部品はKG78を参照
 		001
32 A 205 680 05 25
Aピラー・インシュレータ
左フロント・サイド・メンバ 		001
32 A 205 680 05 25
Aピラー・インシュレータ
右フロント・サイド・メンバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001
32 A 205 680 05 25
Aピラー・インシュレータ
右フロント・サイド・メンバ 		001
34 A 213 680 29 25
インシュレータ
左サイド・メンバ 		002
34 A 213 680 29 25
インシュレータ
右サイド・メンバ 		002
35 A 000 984 63 21
リベット・イン・ナット
左フロント・サイド・メンバ 		002
35 A 000 984 63 21
リベット・イン・ナット
右フロント・サイド・メンバ 		002
40 A 213 680 27 25
インシュレータ
左 A ピラー下部 		001
40 A 213 680 27 25
インシュレータ
右 A ピラー下部 		001
50 A 213 680 01 25
Bピラー・インシュレータ
左 B ピラー下部 		001
50 A 213 680 01 25
Bピラー・インシュレータ
右 B ピラー下部 		001
52 A 213 680 03 25
Bピラー・インシュレータ
左 B ピラー下部 		001
52 A 213 680 03 25
Bピラー・インシュレータ
右 B ピラー下部 		001
60 A 213 688 53 00
補強材
リヤ・ルーフ・フレーム、左 		001
60 A 213 688 54 00
補強材
リヤ・ルーフ・フレーム、右 		001
75 A 000 987 47 44
シール・ワッシャ
左Aピラー、外側
25 MM 		001
75 A 000 987 47 44
シール・ワッシャ
右Aピラー、外側
25 MM 		001
80 A 213 637 35 01
接続プレート
左 A ピラー 		001
80 A 213 637 35 01
接続プレート
右 A ピラー 		001
90 A 213 637 22 01
接続プレート
左 A ピラー外側 		001
90 A 213 637 22 01
接続プレート
右 A ピラー外側 		001
95 A 213 637 87 00
ホルダー
左 A ピラーのフェンダ 		001
95 A 213 637 88 00
ホルダー
右 A ピラーのフェンダ 		001
100 A 213 630 17 02
サイド・ウォール・パネル
左外側 		001
100 A 213 630 18 02
サイド・ウォール・パネル
右外側 		001
130 A 213 637 13 01
サイドメンバ
左外側 		001
130 A 213 637 14 01
サイドメンバ
右外側 		001
200 A 213 630 43 02
ルーフ・フレーム
左内側 		001
200 A 213 630 44 02
ルーフ・フレーム
右内側 		001
210 A 213 636 05 31
コンソール
左フロント・ルーフ・フレーム 		001
210 A 213 636 06 31
コンソール
右フロント・ルーフ・フレーム 		001
220 A 213 636 13 31
コンソール
左中央ルーフ・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -413-414
ｺｰﾄﾞ日付指定名称
[413]20100201パノラミック・スライディング・ルーフ/ガラス・ルーフ
[414]19951002ガラス・パワー・スライディング・ルーフ
20100326ガラス・パワー・スライディング・ルーフ
 		001
220 A 213 636 14 31
コンソール
右中央ルーフ・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -413-414
ｺｰﾄﾞ日付指定名称
[413]20100201パノラミック・スライディング・ルーフ/ガラス・ルーフ
[414]19951002ガラス・パワー・スライディング・ルーフ
20100326ガラス・パワー・スライディング・ルーフ
 		001
230 A 213 630 45 01
リテーナ
リヤ・ルーフ・フレーム、左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 414
ｺｰﾄﾞ日付指定名称
[414]19951002ガラス・パワー・スライディング・ルーフ
20100326ガラス・パワー・スライディング・ルーフ
 		001
230 A 213 630 46 01
リテーナ
リヤ・ルーフ・フレーム、右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 414
ｺｰﾄﾞ日付指定名称
[414]19951002ガラス・パワー・スライディング・ルーフ
20100326ガラス・パワー・スライディング・ルーフ
 		001
260 A 213 630 19 02
ルーフ・フレーム
左外側 		001
260 A 213 630 20 02
ルーフ・フレーム
右外側 		001
300 A 213 630 39 02
サイド・ウォール
左 C ピラー内側 		001
300 A 213 630 07 03
サイド・ウォール
左 C ピラー内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001
300 A 213 630 40 02
サイド・ウォール
右 C ピラー内側 		001
300 A 213 630 08 03
サイド・ウォール
右 C ピラー内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001
305 A 213 630 41 02
ホイールハウス
左外側 		001
305 A 213 630 42 02
ホイールハウス
右外側 		001
340 A 213 630 56 02
ストラット
リヤCピラー、左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001
340 A 213 636 12 00
ストラット
リヤCピラー、右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001
340 A 213 630 15 03
ストラット
リヤCピラー、左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001
340 A 213 636 76 00
ストラット
リヤCピラー、右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001
360 A 213 637 39 00
アウタCピラー
左外側 		001
360 A 213 637 40 00
アウタCピラー
右外側 		001
380 A 213 637 41 00
ストラット
左外側 		001
380 A 213 637 42 00
ストラット
右外側 		001
390 A 213 680 19 25
Cピラー・インシュレータ
左内側 C ピラー 		001
390 A 213 680 20 25
Cピラー・インシュレータ
C ピラー、右内側 		001
400 A 213 680 21 25
Cピラー・インシュレータ
左 C ピラー外側 		001
400 A 213 680 22 25
Cピラー・インシュレータ
右 C ピラー外側 		001
