一覧

E-セダン
213.088 => E 63 AMG 4MATIC
M: 177980
GA: 725092, 725096

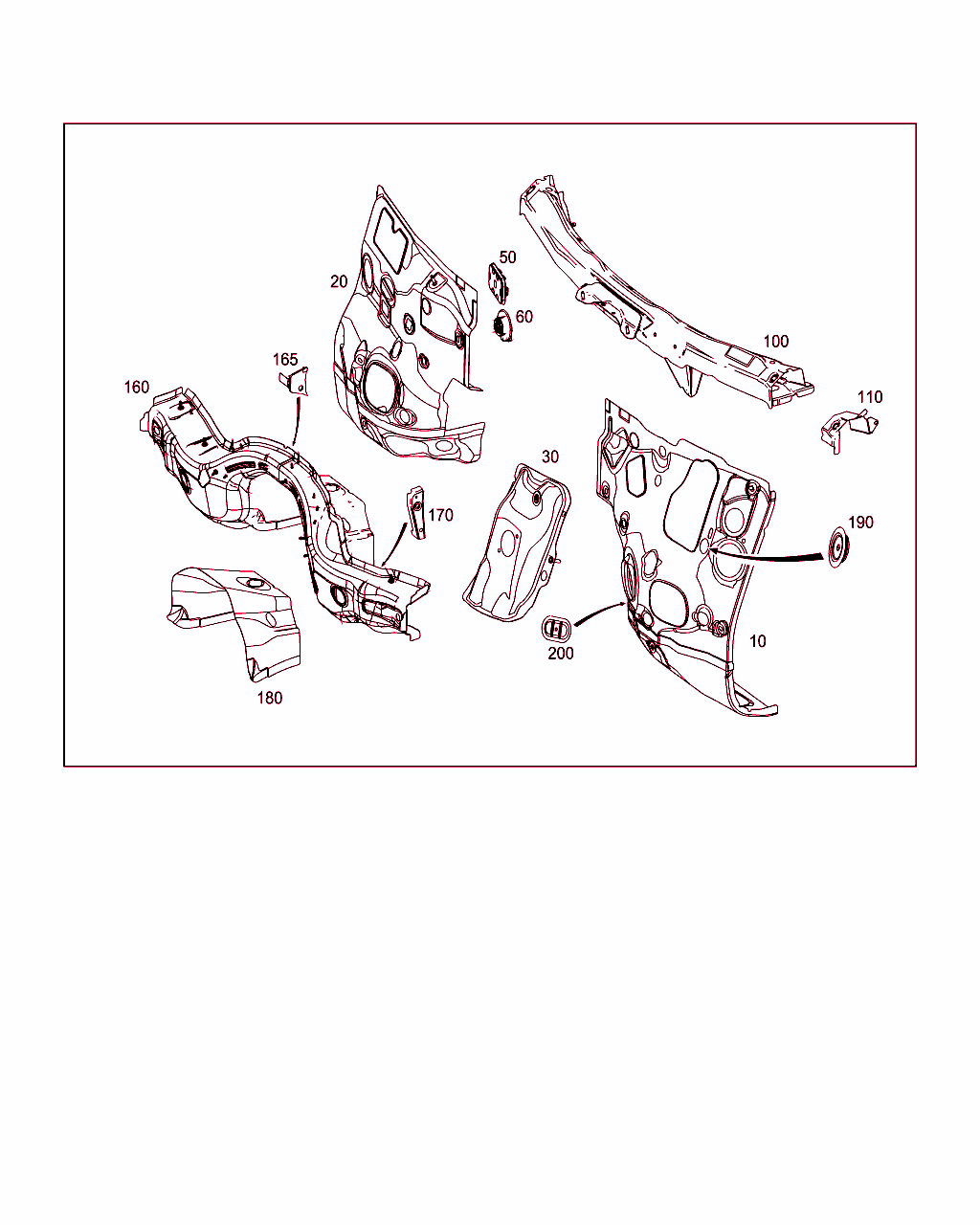

Schema

B62045000187.170522

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 205 620 03 01
バルクヘッド
左 		001 L
10 A 205 620 05 01
バルクヘッド
左 		001 R
20 A 205 620 04 01
バルクヘッド
右 		001 L
20 A 205 620 06 01
バルクヘッド
右 		001 R
30 A 205 620 00 47
カップ
ペダル・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: LS1
ｺｰﾄﾞ日付指定名称
[LS1]20110512ホワイトボディ負荷レベル1 / 1.5
 		001 L
30 A 205 620 02 47
カップ
ペダル・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: LS1
ｺｰﾄﾞ日付指定名称
[LS1]20110512ホワイトボディ負荷レベル1 / 1.5
 		001 R
30 A 213 620 00 47
カップ
ペダル・ユニット 		001 L
30 A 213 620 01 47
カップ
ペダル・ユニット 		001 R
50 A 000 687 00 00
コンパートメントカバー
ファイヤウォール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001
60 A 205 545 74 40
コンタクトサポート
ファイヤウォール 		001
60 A 205 545 74 40
コンタクトサポート
ファイヤウォール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001
60 A 205 545 75 40
コンタクトサポート
ファイヤウォール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001
100 A 213 620 02 86
クロスメンバ
フロント・ウインドウ下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001 L
100 A 213 620 02 86
クロスメンバ
フロント・ウインドウ下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001 L
100 A 213 620 04 30
クロスメンバ
フロント・ウインドウ下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001 R
110 A 213 626 00 29
コンソール
フロント・ウインドウ下のクロス・メンバ、左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001 L
110 A 213 626 00 29
コンソール
フロント・ウインドウ下のクロス・メンバ、左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001 L
110 A 213 626 02 29
コンソール
フロント・ウインドウ下のクロス・メンバ、左側 		001 R
110 A 213 626 01 29
コンソール
フロント・ウインドウ下のクロス・メンバ、右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001 L
110 A 213 626 01 29
コンソール
フロント・ウインドウ下のクロス・メンバ、右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001 L
110 A 213 626 03 29
コンソール
フロント・ウインドウ下のクロス・メンバ、右側 		001 R
160 A 213 620 05 01
クロスメンバ
ファイヤウォール 		001 L
160 A 213 620 06 01
クロスメンバ
ファイヤウォール 		001 R
165 A 205 680 31 25
インシュレータ
中央クロス・メンバ 		001
170 A 205 680 51 25
コラムインシュレータ
クロス・メンバ左側 		001 L
170 A 205 680 52 25
コラムインシュレータ
クロス・メンバ右側 		001 R
180 A 205 621 00 32
接続プレート
クロス・メンバへ

これに変更 A 205 621 11 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[005]まで ｼｬｼ: A => まで 日付: 08/01/2016
[006]まで ｼｬｼ: L => まで 日付: 20/04/2016
 		001
180 A 205 621 11 00
接続プレート
クロス・メンバへ 		001
190 A 003 997 66 86
プラグ
ファイヤ・ウォール内
25 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421/427
ｺｰﾄﾞ日付指定名称
[421]201002019速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20091103オートマチック・トランスミッション、7 速
 		001
200 A 000 998 25 90
シール・ワッシャ
/ ファイア・ウォール内、下部
25X55MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421/427
ｺｰﾄﾞ日付指定名称
[421]201002019速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20091103オートマチック・トランスミッション、7 速
 		001
