一覧

E-セダン
213.088 => E 63 AMG 4MATIC
M: 177980
GA: 725092, 725096

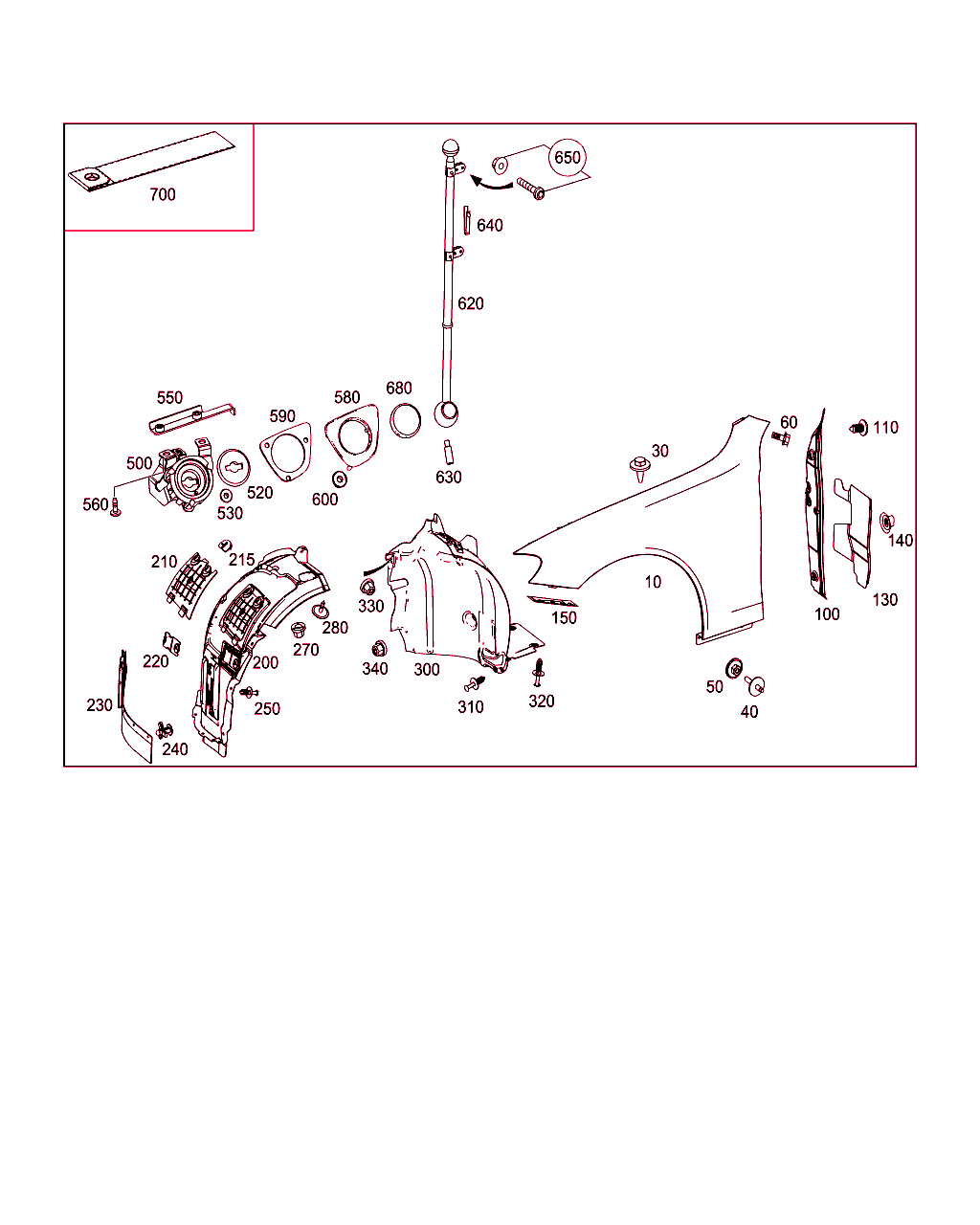

Schema

B88015000266.170727

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 213 880 07 01
フロント・フェンダ
左 		001
10 A 213 880 08 01
フロント・フェンダ
右 		001
30 A 001 990 67 36
ボルト
左上フェンダ用 		004
30 A 001 990 67 36
ボルト
右上フェンダ用 		004
40 A 211 990 00 21
ボルト
左下フェンダ用
M6X44.5

これに変更 A 099 990 00 14 		002
40 A 099 990 00 14
スタッド・ボルト
左下フェンダ用 		002
40 A 211 990 00 21
ボルト
右下フェンダ用
M6X44.5

これに変更 A 099 990 00 14 		002
40 A 099 990 00 14
スタッド・ボルト
右下フェンダ用 		002
50 A 414 990 00 51
ナット
左下フェンダ用
M6 		002
50 A 414 990 00 51
ナット
右下フェンダ用
M6 		002
60 N 910105 006023
6角ボルト
左フロント・フェンダ、後部
M6X16 		001
60 N 910105 006023
6角ボルト
右フロント・フェンダ、後部
M6X16 		001
100 A 213 889 01 25
フェンダプロテクタ
左

これに変更 A 213 889 03 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: A => まで 日付: 16/06/2016
[004]まで ｼｬｼ: L 000192 => まで 日付: 30/06/2016 (CKD)
[005]まで ｼｬｼ: V 000048 => まで 日付: 30/06/2016 (CKD)
 		001
100 A 213 889 03 00
フェンダプロテクタ
左 		001
100 A 213 889 00 25
フェンダプロテクタ
右

これに変更 A 213 889 04 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: A => まで 日付: 16/06/2016
[004]まで ｼｬｼ: L 000192 => まで 日付: 30/06/2016 (CKD)
[005]まで ｼｬｼ: V 000048 => まで 日付: 30/06/2016 (CKD)
 		001
100 A 213 889 04 00
フェンダプロテクタ
右 		001
110 A 002 997 33 86
カバー・プラグ
左カバー 		003
110 A 002 997 33 86
カバー・プラグ
右カバー 		003
130 A 213 885 01 37
アブソーバ
左ホイール・ハウスに 		001
130 A 213 885 00 37
アブソーバ
右ホイール・ハウスに 		001
140 A 000 998 48 85
スプレッディング・ナット
右アブソーバ 		001
150 A 213 889 01 95
スペーサ
左フェンダとバンパのあいだ 		001
150 A 213 889 02 95
スペーサ
右フェンダとバンパのあいだ 		001
200 A 213 690 01 05
ホイール・ハウス・カバー
左フロント・フェンダ

これに変更 A 213 690 30 05

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[009]まで ｼｬｼ: A => まで 日付: 24/02/2017
 		001
200 A 213 690 30 05
ホイール・ハウス・カバー
左フロント・フェンダ 		001
200 A 213 690 02 05
ホイール・ハウス・カバー
右フロント・フェンダ

これに変更 A 213 690 31 05

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[009]まで ｼｬｼ: A => まで 日付: 24/02/2017
 		001
200 A 213 690 31 05
ホイール・ハウス・カバー
右フロント・フェンダ 		001
210 A 213 690 65 00
メインテナンス・フラップ
左上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 613/620
ｺｰﾄﾞ日付指定名称
[613]19951002非対称ヘッドランプ・ユニット、左側通行
20100611ヘッドランプ、左側通行
[620]19951215エミッション・コントロール
20130110ヘッドランプ、右側通行
 		001
210 A 213 690 66 00
メインテナンス・フラップ
右上部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 613/620
ｺｰﾄﾞ日付指定名称
[613]19951002非対称ヘッドランプ・ユニット、左側通行
20100611ヘッドランプ、左側通行
[620]19951215エミッション・コントロール
20130110ヘッドランプ、右側通行
 		001
215 A 210 988 00 42
シール・キャップ
左メインテナンス･リッド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 613/620
ｺｰﾄﾞ日付指定名称
[613]19951002非対称ヘッドランプ・ユニット、左側通行
20100611ヘッドランプ、左側通行
[620]19951215エミッション・コントロール
20130110ヘッドランプ、右側通行
 		002
220 A 213 690 91 02
メインテナンス・フラップ
左フロント 		001
220 A 213 690 91 02
メインテナンス・フラップ
右フロント 		001
230 A 213 505 29 00
シーリング・リップ
左ホイール・ハウス・カバー、下部 		001
230 A 213 505 30 00
シーリング・リップ
右ホイール・ハウス・カバー、下部 		001
240 A 003 990 94 97
ブラインド・リベット
左ホイール・ハウス・カバー、下部 		004
240 A 003 990 94 97
ブラインド・リベット
右ホイール・ハウス・カバー、下部 		004
250 A 124 990 04 92
スプレッド・リベット
フロント・カバーをバンパ・トリムに、左側
6.5X18 		003
250 A 124 990 04 92
スプレッド・リベット
フロント・カバーをバンパ・トリムに、右側
6.5X18 		003
270 A 000 990 28 62
プラスチック・ナット
フロント・カバーをホワイト・ボディに、左側 		002
270 A 000 990 28 62
プラスチック・ナット
フロント・カバーをホワイト・ボディに、右側 		002
280 A 001 990 60 36
ヘキサゴン鉄板ビス
ホイールハウスカバーをホワイトボディに、左
4.8X19 		001
280 A 001 990 60 36
ヘキサゴン鉄板ビス
ホイールハウスカバーをホワイトボディに、右
4.8X19 		001
300 A 213 691 37 00
ホイール・ハウス・カバー
左フロント・フェンダ

これに変更 A 213 691 55 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[009]まで ｼｬｼ: A => まで 日付: 24/02/2017
 		001
300 A 213 691 55 00
ホイール・ハウス・カバー
左フロント・フェンダ 		001
300 A 213 691 36 00
ホイール・ハウス・カバー
右フロント・フェンダ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20120912車両生産地、中国
 		001
300 A 213 691 38 00
ホイール・ハウス・カバー
右フロント・フェンダ

これに変更 A 213 691 56 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[009]まで ｼｬｼ: A => まで 日付: 24/02/2017
 		001
300 A 213 691 56 00
ホイール・ハウス・カバー
右フロント・フェンダ 		001
310 A 124 990 04 92
スプレッド・リベット
左リヤ・カバーをサイド・メンバ・カバーに
6.5X18 		002
310 A 124 990 04 92
スプレッド・リベット
右リヤ・カバーをサイド・メンバ・カバーに
6.5X18 		002
320 A 124 990 04 92
スプレッド・リベット
左リヤ・カバーをアンダ・フロア・パネルに
6.5X18

[010]まで ｼｬｼ: A 385047 => まで 日付: 16/11/2017
[011]まで ｼｬｼ: L 013176 => まで 日付: 30/11/2017 (CKD)
[012]まで ｼｬｼ: V 001872 => まで 日付: 30/11/2017 (CKD)
[013]まで ｼｬｼ: L => まで 日付: 15/08/2018
 		002
320 A 000 991 41 40
スプレッド・リベット
左リヤ・カバーをアンダ・フロア・パネルに

[014]から ｼｬｼ: A 385048 => から 日付: 16/11/2017
[015]から ｼｬｼ: L 013177 => から 日付: 30/11/2017 (CKD)
[016]から ｼｬｼ: V 001873 => から 日付: 30/11/2017 (CKD)
[017]から ｼｬｼ: L => から 日付: 15/08/2018
 		002
320 A 124 990 04 92
スプレッド・リベット
右リヤ・カバーをアンダ・フロア・パネルに
6.5X18

[010]まで ｼｬｼ: A 385047 => まで 日付: 16/11/2017
[011]まで ｼｬｼ: L 013176 => まで 日付: 30/11/2017 (CKD)
[012]まで ｼｬｼ: V 001872 => まで 日付: 30/11/2017 (CKD)
[013]まで ｼｬｼ: L => まで 日付: 15/08/2018
 		002
320 A 000 991 41 40
スプレッド・リベット
右リヤ・カバーをアンダ・フロア・パネルに

[014]から ｼｬｼ: A 385048 => から 日付: 16/11/2017
[015]から ｼｬｼ: L 013177 => から 日付: 30/11/2017 (CKD)
[016]から ｼｬｼ: V 001873 => から 日付: 30/11/2017 (CKD)
[017]から ｼｬｼ: L => から 日付: 15/08/2018
 		002
330 A 000 990 28 62
プラスチック・ナット
リヤ・カバーをホワイト・ボディに、左 		002
330 A 000 990 28 62
プラスチック・ナット
リヤ・カバーをホワイト・ボディに、右側 		002
340 A 000 998 48 85
スプレッディング・ナット
リヤ・カバーをホワイト・ボディに、左 		001
340 A 000 998 48 85
スプレッディング・ナット
リヤ・カバーをホワイト・ボディに、右側 		001
500 A 213 810 01 14
フラッグ・ホルダ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		001
500 A 213 810 02 14
フラッグ・ホルダ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
520 A 108 810 09 81
リテーナ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		001
520 A 108 810 10 81
リテーナ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
530 N 910112 005000
ヘキサゴン・ナット
ホルダ / ブラケット
M5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		002
530 N 910112 005000
ヘキサゴン・ナット
ホルダ / ブラケット
M5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		002
550 A 213 810 01 11
タップ・プレート
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		001
550 A 213 810 02 11
タップ・プレート
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
560 N 000000 001476
6角丸頭ボルト
ホルダをタップ・プレートに
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		003
560 N 000000 001476
6角丸頭ボルト
ホルダをタップ・プレートに
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		003
580 A 213 818 01 25
ペナント・トリム
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		001
580 A 213 818 02 25
ペナント・トリム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
590 A 213 818 07 00
トリム・リング
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		001
590 A 213 818 08 00
トリム・リング
右

これに変更 A 213 818 07 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[018]まで ｼｬｼ: A => まで 日付: 31/05/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
590 A 213 818 07 00
トリム・リング
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
600 N 910112 005000
ヘキサゴン・ナット
カバーをブラケットに、左側
M5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		003
600 N 910112 005000
ヘキサゴン・ナット
カバーをブラケットに、右側
M5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		003
620 A 213 810 01 84
フラッグ・ポール
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		001
620 A 213 810 01 84
フラッグ・ポール
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
630 A 108 818 00 73
ボルト
ロッドを左ホルダに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		001
630 A 108 818 00 73
ボルト
ロッドを右ホルダに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
640 A 124 818 00 67
スプリング
左ペナント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		001
640 A 124 818 00 67
スプリング
右ペナント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
650 A 240 810 00 81
TS ホルダー
左フラッグ・マウンティング・マテリアル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		004
650 A 240 810 00 81
TS ホルダー
右フラッグ・マウンティング・マテリアル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		004
680 A 240 810 02 29
カバー
左

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		001
680 A 240 810 02 29
カバー
右

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
700 A 222 580 00 00
保護バッグ
左ペナント

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9J54ブラック947/948
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
20130701フラッグ・ポール用ホルダおよび左ロッド
 		001
700 A 222 580 00 00
保護バッグ
右ペナント

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9J54ブラック947/948
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
20130701フラッグ・ポール用ホルダおよび右ロッド
 		001
