一覧

E-ステーション・ワゴン
213.204 => E 220 D
M: 654920
GA: 725008

Schema

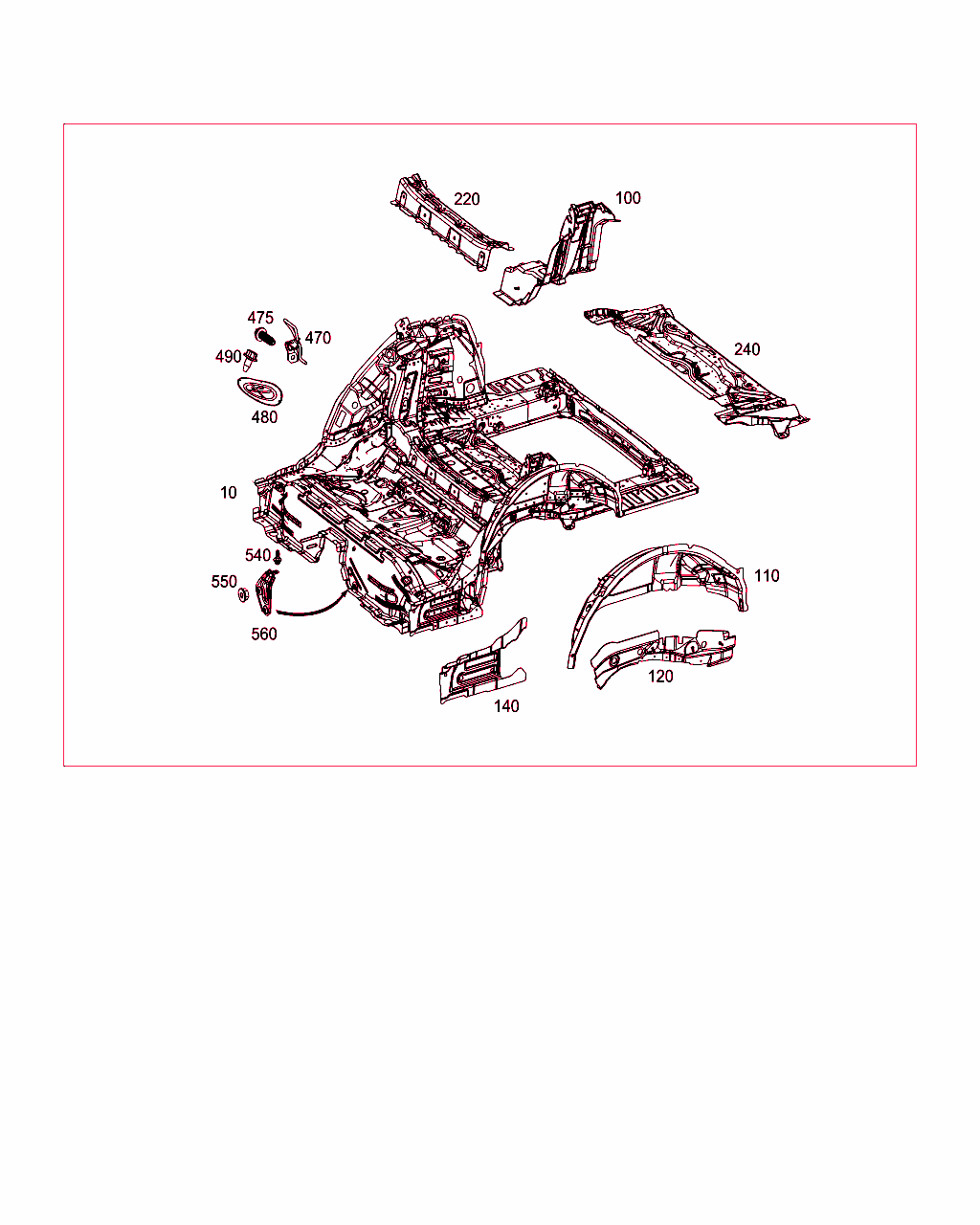

B61045000392.171114

[image]

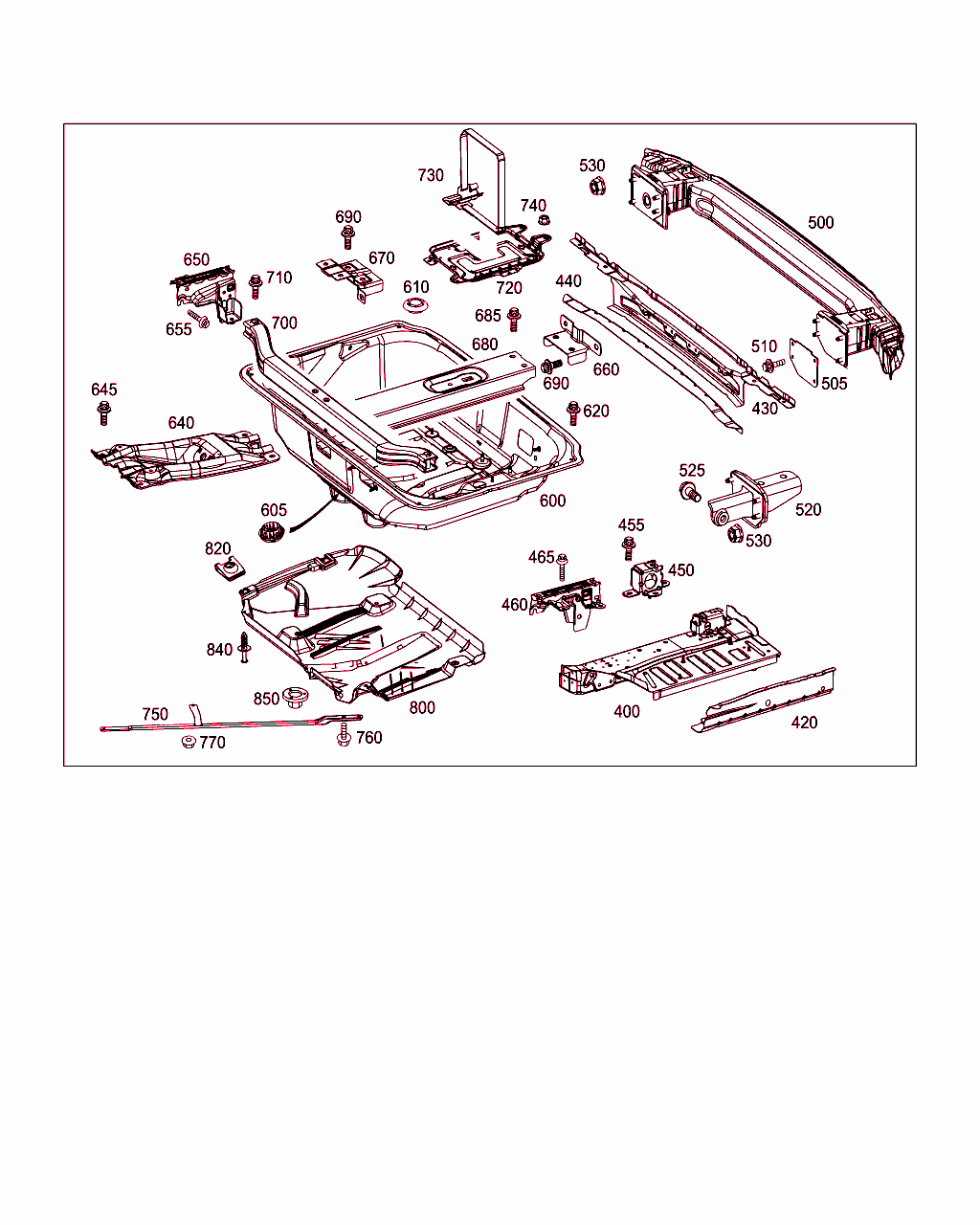

B61045000393.180925

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 213 610 20 03
リヤ・フロア 001
100 A 213 610 03 03
増幅
左リヤ 		001
100 A 213 610 04 03
増幅
右リヤ 		001
110 A 213 610 09 03
ホイールハウス
左リヤ 		001
110 A 213 610 10 03
ホイールハウス
右リヤ 		001
120 A 213 610 59 02
クロージングプレート
左リヤ 		001
120 A 213 610 60 02
クロージングプレート
右リヤ 		001
140 A 213 611 11 00
サイドメンバ
左ホイール・ハウス、フロント 		001
140 A 213 611 12 00
サイドメンバ
右ホイール・ハウス、フロント 		001
220 A 213 610 00 14
リヤ・クロス・メンバ
リヤ・シートの下 		001
240 A 213 610 58 02
リヤ・アクスル・メンバ
リヤ・アクスルの上 		001
400 A 213 610 55 02
リヤ・フロア
左 		001
400 A 213 610 56 02
リヤ・フロア
右 		001
420 A 213 610 53 02
サイドメンバ
左リヤ 		001
420 A 213 610 54 02
サイドメンバ
右リヤ 		001
430 A 213 610 31 02
リヤ・クロス・メンバ
インナ・リヤ・センタ・ピース 		001
440 A 213 612 39 00
サポート・アングル
リヤ・センタ・パネル内側下部 		001
450 A 213 610 09 02
コンソール
リヤ・フロア左側に 		001
450 A 213 610 10 02
コンソール
リヤ・フロア右側に 		001
455 N 910143 010011
6角丸頭ボルト
ホルダを左リヤ・フロアに
M10X20-10.9 		003
455 N 910143 010011
6角丸頭ボルト
ホルダを右リヤ・フロアに
M10X20-10.9 		003
460 A 213 610 51 00
増幅
左リヤ・ホイール・ハウス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		001
460 A 213 610 52 00
増幅
ホイール・ハウスの後ろ右側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		001
465 N 910143 010011
6角丸頭ボルト
ホルダをリヤ・フロアに、左フロント
M10X20-10.9 		001
465 N 000000 001141
6角丸頭ボルト
ホルダをリヤ・フロアに、左フロント
M8X34
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		003
465 N 910143 010011
6角丸頭ボルト
ホルダをリヤ・フロアに、右フロント
M10X20-10.9 		001
465 N 000000 001141
6角丸頭ボルト
ホルダをリヤ・フロアに、右フロント
M8X34
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		003
470 A 213 610 97 00
コンソール
左外側 ISOFIX 		001
470 A 213 610 98 00
コンソール
右外側 ISOFIX 		001
475 A 000 990 82 11
ヘクサロビュラ・ボルト
ホルダを左リヤ・フロアに
M10X32 		001
475 A 000 990 82 11
ヘクサロビュラ・ボルト
ホルダを右リヤ・フロアに
M10X32 		001
480 A 204 610 01 89
メインテナンス・カバー
フューエル・ポンプ用メインテナンス開口部

♦ 以下から選択できます A 205 610 11 02 		001
480 A 205 610 11 02
メインテナンス・カバー
フューエル・ポンプ用メインテナンス開口部

♦ 以下から選択できます A 204 610 01 89 		001
490 A 203 990 00 36
ねじ山形成6角ボルト
メインテナンス開口部カバー用
M5X10 		004
500 A 213 610 30 00
リヤ・クロス・メンバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		001
505 A 213 616 25 00
回転ガスケット
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		001
505 A 213 616 22 00
回転ガスケット
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		001
510 N 000000 006314
溶接ボルト
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		004
510 N 000000 006314
溶接ボルト
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		004
520 A 213 610 83 00
増幅
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		001
520 A 213 610 84 00
増幅
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		001
525 A 006 990 02 00
コンビ6角ボルト
サイド・メンバに取り付けるレインフォース
M12X1.5X47
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
20100201トレーラ・カップリング
 		002
530 N 000000 003275
ナット
サイド・メンバに取り付けるクロス・メンバ
M10 		008
600 A 213 610 39 03
ラゲッジ・ルーム・リセス

これに変更 A 213 610 09 04

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[005]まで ｼｬｼ: A => まで 日付: 03/11/2016
 		001
600 A 213 610 09 04
ラゲッジ・ルーム・リセス

[006]まで ｼｬｼ: A => まで 日付: 14/05/2018
 		001
600 A 213 610 19 04
ラゲッジ・ルーム・リセス

[007]から ｼｬｼ: A => から 日付: 14/05/2018
 		001
605 A 001 998 55 01
ドレン・グロメット
ラゲッジ・ルーム・リセス内
25MM 		003
610 A 003 998 14 50
クロージング・プラグ
ラゲッジ・ルーム・リセス内
20 MM 		001
620 A 001 990 11 11
ヘクサロビュラ・ボルト
ラゲッジ・ルーム・リセス固定部
M6X15

これに変更 A 001 990 38 11

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[008]まで ｼｬｼ: A => まで 日付: 31/03/2016
 		004
620 A 001 990 38 11
ヘクサロビュラ・ボルト
ラゲッジ・ルーム・リセス固定部
M6X21,9 		004
640 A 213 610 00 30
コンソール
シートベルト固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		001
645 N 910105 008008
6角ボルト
クロス・メンバに取り付けるコンソール
M8X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		004
650 A 213 610 65 01
コンソール
クロス・メンバ左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		001
650 A 213 610 66 01
コンソール
クロス・メンバ右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		001
655 N 000000 001141
6角丸頭ボルト
左コンソール固定用ツール
M8X34
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		003
655 N 000000 001141
6角丸頭ボルト
右右コンソール固定用ツール
M8X34
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		003
660 A 213 610 59 01
ブラケット
リヤ・ラゲッジ・ルーム・リセス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		001
670 A 213 611 54 00
ホルダー
フロント・ラゲッジ・ルーム・リセス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		001
680 A 213 610 61 01
ストラット
ラゲッジ・ルーム・リセスの上
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		001
685 N 910143 010011
6角丸頭ボルト
ストラット固定用ツール
M10X20-10.9
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		002
690 N 910105 008008
6角ボルト
ストラット固定用ツール
M8X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		008
700 A 213 610 92 02
クロスメンバ
フロント・ラゲッジ・ルーム・リセス
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		001
710 N 910105 010003
6角ボルト
クロス・メンバ固定部
M10X60
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 844
ｺｰﾄﾞ日付指定名称
[844]20110628ラゲッジ・ルーム内折りたたみベンチ・シート、
 		002
720 A 213 610 26 03
ホルダー
ラゲッジ・ルーム・リセス内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001
730 A 222 860 07 52
テンション・ストラップ
リヤ・バッテリ固定部

これに変更 A 190 860 00 52

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[009]まで ｼｬｼ: A => まで 日付: 04/05/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001
730 A 190 860 00 52
テンション・ストラップ
リヤ・バッテリ固定部

これに変更 A 257 610 03 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[010]まで ｼｬｼ: A => まで 日付: 24/04/2018
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001
730 A 257 610 03 00
ホールディング・レール
リヤ・バッテリ固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001
740 N 000000 008303
ヘキサゴン・ナット
バッテリ・フレーム固定部
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		006
740 N 000000 008303
ヘキサゴン・ナット
テンション・ストラップ固定用ツール
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B01
ｺｰﾄﾞ日付指定名称
[B01]2014080448V技術
 		001
750 A 213 520 23 00
ストラット
左リヤ 		001
750 A 213 520 24 00
ストラット
右リヤ 		001
760 A 004 990 45 00
6角ボルト
リヤ・ストラット固定部
M10X23,5 		006
770 N 000000 004009
ワッシャ付きナット
左および右ストラット・マウント
M10 		002
800 A 213 690 26 00
リアエンドフロアカバー
リヤ・フロア右側前部に 		001
820 A 003 994 91 45
ばね板ナット
リヤ・フロア右側前部に
0,5-2,5MM 		002
840 A 124 990 04 92
スプレッド・リベット
カバーを右ホイール・ハウス・カバーに
6.5X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P15-P23-P31
ｺｰﾄﾞ日付指定名称
[P15]19981221エレガンス・エディション - 特別モデル W 202
19990929スポーツ・セレクション、スペシャル・モデル S 202
20111021アヴァンギャルド・パッケージ、外装
[P23]19990520スペシャル・パッケージ 2、タクシー「2000」
20111021ラグジュアリ・パッケージ、外装
[P31]20111021AMGライン外装/AMGスポーツ・パッケージ外装
 		001
850 A 000 990 28 62
プラスチック・ナット
カバーをラゲッジ・ルーム・リセスに 		004
