GLSスポーツユーテリィティビークル
166.873 => GL 500/550 4MATIC / GLS 500/550 4MATIC
M: 278928
GA: 722909, 725021, 725031, 725032, 725033, 725035, 725081

Schema

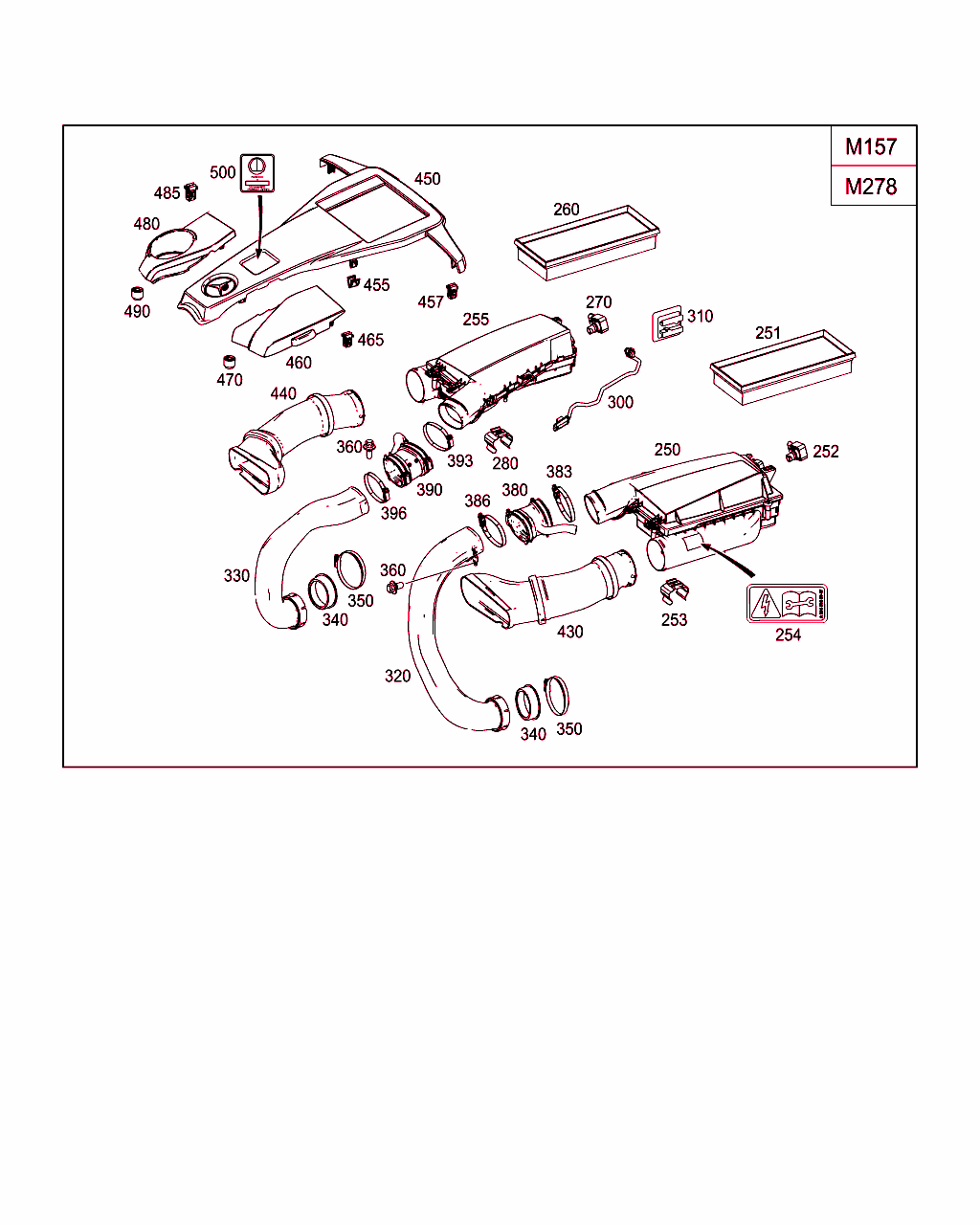

B52140000127.180202

[image]

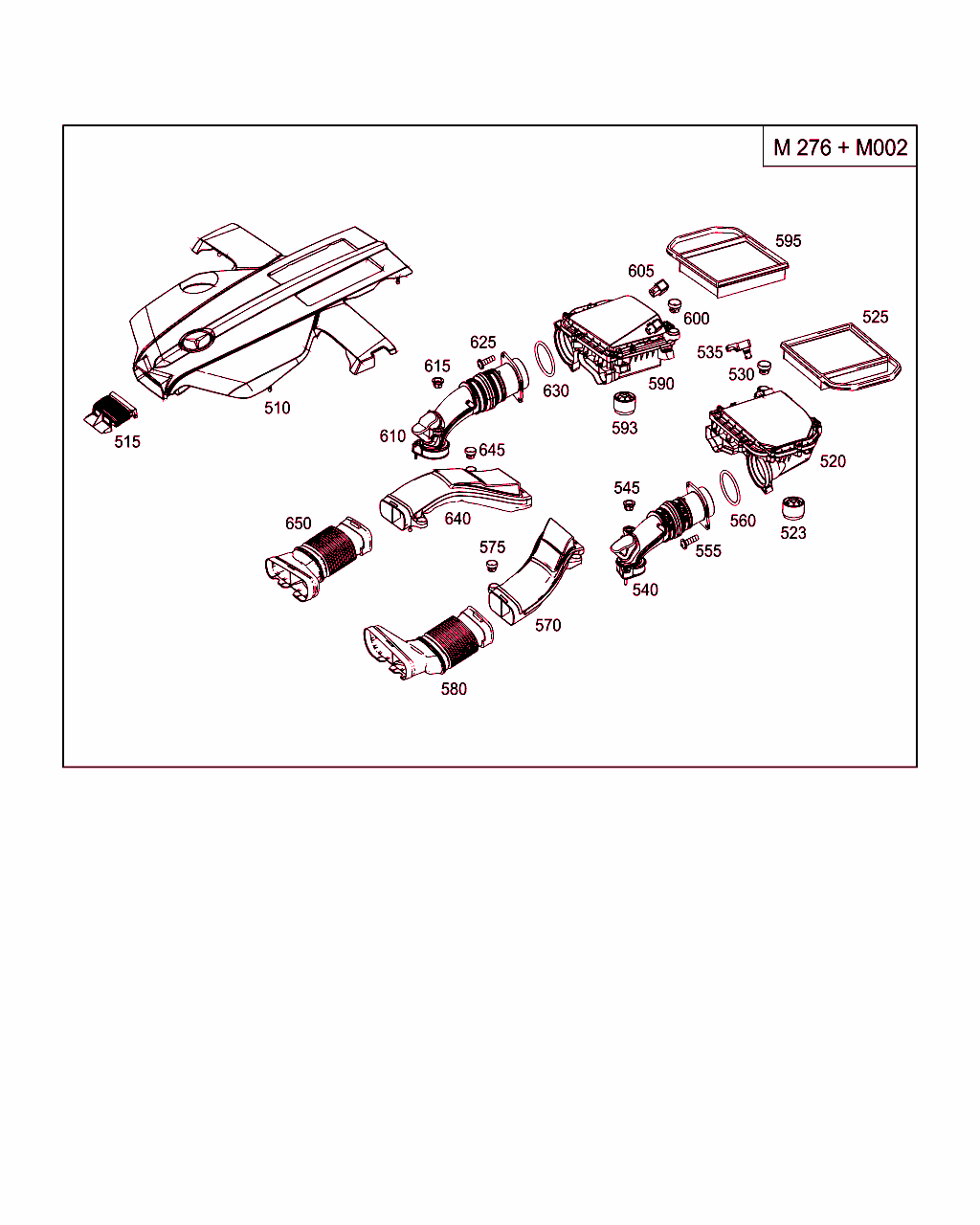

B52140000147.150724

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
250 A 278 090 25 01
ダンパ・フィルタ
左

[016]まで ｼｬｼ: A 125309 => まで 日付: 03/09/2012
 		001
250 A 278 090 37 01
ダンパ・フィルタ
左

[017]から ｼｬｼ: A 125310 => から 日付: 03/09/2012
 		001
251 A 278 094 00 04
エア・クリーナ
エア・クリーナ、左 		001
252 A 007 153 05 28
プレッシャ・センサ
エア・クリーナ、左 		001
253 A 112 094 00 41
ホルダー
エア・クリーナ、左 		002
255 A 278 090 02 01
ダンパ・フィルタ
右 		001
260 A 278 094 00 04
エア・クリーナ
右エア・クリーナ 		001
270 A 007 153 05 28
プレッシャ・センサ
右エア・クリーナ 		001
280 A 112 094 00 41
ホルダー
右エア・クリーナ 		002
300 A 278 150 60 20
ケーブル・ハーネス
プレッシャー・センサーに 		001
310 A 002 545 18 40
ホルダー
青、パネルの厚さ:
2.5 MM 		001
320 A 278 094 07 97
インテーク・ライン
左 		001
330 A 278 094 04 97
インテーク・ライン
右 		001
340 A 266 141 01 60
シールリング
左エア・インテーク・ライン (エア・クリーナの後ろ) 		001
340 A 266 141 01 60
シールリング
右エア・インテーク・ライン(エア・クリーナの後ろ) 		001
350 A 006 997 27 90
ホース・クランプ
左エア・インテーク・ライン (エア・クリーナの後ろ)
60-80 MM 		001
350 A 006 997 27 90
ホース・クランプ
右エア・インテーク・ライン(エア・クリーナの後ろ)
60-80 MM 		001
360 N 910143 006000
6角丸頭ボルト
左エア・インテーク・ライン (エア・クリーナの後ろ)
M6X12 		001
360 N 910143 006000
6角丸頭ボルト
右エア・インテーク・ライン(エア・クリーナの後ろ)
M6X12 		001
360 N 910143 006000
6角丸頭ボルト
エア・インテーク・ライン(エア・クリーナの後)固定部
M6X12 		001
380 A 278 094 08 91
スリーブ
左 		001
383 A 001 995 47 10
ホース・クランプ
スリーブをエア・クリーナ・ハウジングに 		001
386 A 001 995 46 10
ホース・クランプ
スリーブをエア・インテーク・ライン(エア・クリーナの後)に 		001
390 A 278 094 09 91
スリーブ
右側、ベント・ラインなし 		001
390 A 278 094 13 91
スリーブ
右側、ベント・ライン付き 		001
393 A 001 995 47 10
ホース・クランプ
スリーブをエア・クリーナ・ハウジングに 		001
396 A 001 995 46 10
ホース・クランプ
スリーブをエア・インテーク・ライン(エア・クリーナの後)に 		001
430 A 278 090 25 82
エア・インテーク・ホース
エア・クリーナ、左

[018]まで ｼｬｼ: L 002747 => まで 日付: 31/10/2013 (CKD)
[019]まで ｼｬｼ: M 002747 => まで 日付: 31/10/2013 (CKD)
[020]まで ｼｬｼ: A => まで 日付: 18/12/2013
 		001
430 A 278 090 25 82
エア・インテーク・ホース
エア・クリーナ、左

[021]から ｼｬｼ: L 002748 => から 日付: 31/10/2013 (CKD)
[022]から ｼｬｼ: M 002748 => から 日付: 31/10/2013 (CKD)
[023]から ｼｬｼ: A => から 日付: 18/12/2013
 		001
440 A 278 090 24 82
エア・インテーク・ホース
右エア・クリーナ

[018]まで ｼｬｼ: L 002747 => まで 日付: 31/10/2013 (CKD)
[019]まで ｼｬｼ: M 002747 => まで 日付: 31/10/2013 (CKD)
[020]まで ｼｬｼ: A => まで 日付: 18/12/2013
 		001
440 A 278 090 24 82
エア・インテーク・ホース
エア・クリーナ、右

[021]から ｼｬｼ: L 002748 => から 日付: 31/10/2013 (CKD)
[022]から ｼｬｼ: M 002748 => から 日付: 31/10/2013 (CKD)
[023]から ｼｬｼ: A => から 日付: 18/12/2013
 		001
450 A 278 010 58 02
エンジン・カバー
中央 		001
455 A 003 991 51 70
マウンティング・クリップ
カバーに 		005
460 A 278 010 04 67
カバー
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FW/-832+FV/-703+FV
ｺｰﾄﾞ日付指定名称
[FW]19951002セダン
20060321セダン
[832]19951002デンマーク仕様車補助部品
20151015基本仕様
[FV]20060330セダン、ロング
[703]19951002SKD-車両 - メキシコ用廃止部品
20151117ノック・ダウン車両 - 納品内容 - 中国
 		001
465 A 003 991 82 70
マウンティング・クリップ
左カバーに 		002
470 A 156 094 00 85
ラバー・バッファ
左カバーに 		001
480 A 278 010 03 67
カバー
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FW/-832+FV/-703+FV
ｺｰﾄﾞ日付指定名称
[FW]19951002セダン
20060321セダン
[832]19951002デンマーク仕様車補助部品
20151015基本仕様
[FV]20060330セダン、ロング
[703]19951002SKD-車両 - メキシコ用廃止部品
20151117ノック・ダウン車両 - 納品内容 - 中国
 		001
485 A 003 991 82 70
マウンティング・クリップ
右カバー 		002
490 A 156 094 00 85
ラバー・バッファ
右カバー 		001
