一覧

クロス・アクティビティ・ビークル
156.942 => GLA 180
M: 270910
GM: 711647
GA: 724001, 724002

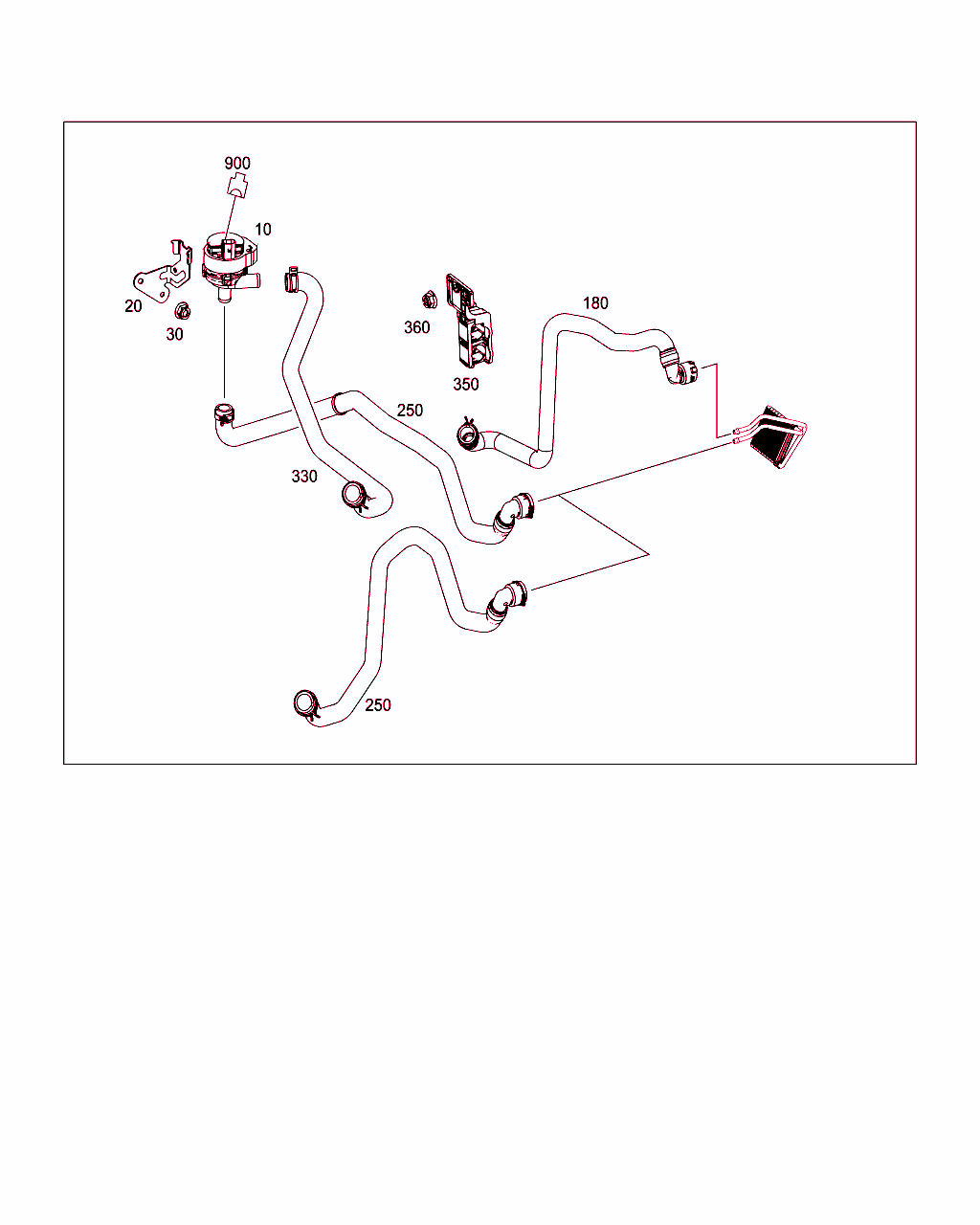

Schema

B83181000092.170522

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 835 03 64
循環ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494+228/-494+228+581
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
[228]19951211補助ヒータ
20070413補助ヒータ
20150624補助ヒータ
[581]19951002オートマチック・クライメート・コントロール
20070201オートマチック・クライメート・コントロール
20121204オートマチック・クライメート・コントロール
 		001
10 A 204 835 03 64
循環ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494+581
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
[581]19951002オートマチック・クライメート・コントロール
20070201オートマチック・クライメート・コントロール
20121204オートマチック・クライメート・コントロール
 		001
20 A 246 501 00 20
ホルダー
循環ポンプの固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494+228/-494+581
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
[228]19951211補助ヒータ
20070413補助ヒータ
20150624補助ヒータ
[581]19951002オートマチック・クライメート・コントロール
20070201オートマチック・クライメート・コントロール
20121204オートマチック・クライメート・コントロール
 		001
30 N 000000 003477
ナット
ブラケット / 右ホイール・ハウス
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494+228/-494+581
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
[228]19951211補助ヒータ
20070413補助ヒータ
20150624補助ヒータ
[581]19951002オートマチック・クライメート・コントロール
20070201オートマチック・クライメート・コントロール
20121204オートマチック・クライメート・コントロール
 		002
180 A 246 830 30 96
成形ホース
リターン、エンジンから熱交換器へ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20070413補助ヒータ
20150624補助ヒータ
 		001
250 A 246 830 32 96
成形ホース
熱交換器からエンジンへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228-581/-228-581+580
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20070413補助ヒータ
20150624補助ヒータ
[581]19951002オートマチック・クライメート・コントロール
20070201オートマチック・クライメート・コントロール
20121204オートマチック・クライメート・コントロール
[580]19951002エア・コンディショナ/テンプマチック
20070201エアコン
20130711エアコン
 		001
250 A 246 830 32 96
成形ホース
熱交換器からエンジンへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228+494+581
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20070413補助ヒータ
20150624補助ヒータ
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
[581]19951002オートマチック・クライメート・コントロール
20070201オートマチック・クライメート・コントロール
20121204オートマチック・クライメート・コントロール
 		001
250 A 246 830 33 96
成形ホース
熱交換器から循環ポンプへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228-494+581
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20070413補助ヒータ
20150624補助ヒータ
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
[581]19951002オートマチック・クライメート・コントロール
20070201オートマチック・クライメート・コントロール
20121204オートマチック・クライメート・コントロール
 		001
330 A 246 830 34 96
成形ホース
循環ポンプからエンジンへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228-494+581
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20070413補助ヒータ
20150624補助ヒータ
[494]19951002カリフォルニア仕様
20070413米国仕様
20121204米国仕様
[581]19951002オートマチック・クライメート・コントロール
20070201オートマチック・クライメート・コントロール
20121204オートマチック・クライメート・コントロール
 		001
350 A 246 501 01 20
ホルダー
ヒータ・ライン固定用部品 		001
360 N 000000 003477
ナット
ファイヤ・ウォールに取り付けるブラケット
M6 		001
900 A 168 545 29 28
ハウジング
循環ポンプ
2-PIN SLK2.8;M13/5 		001
