一覧

クロス・アクティビティ・ビークル
156.942 => GLA 180
M: 270910
GM: 711647
GA: 724001, 724002

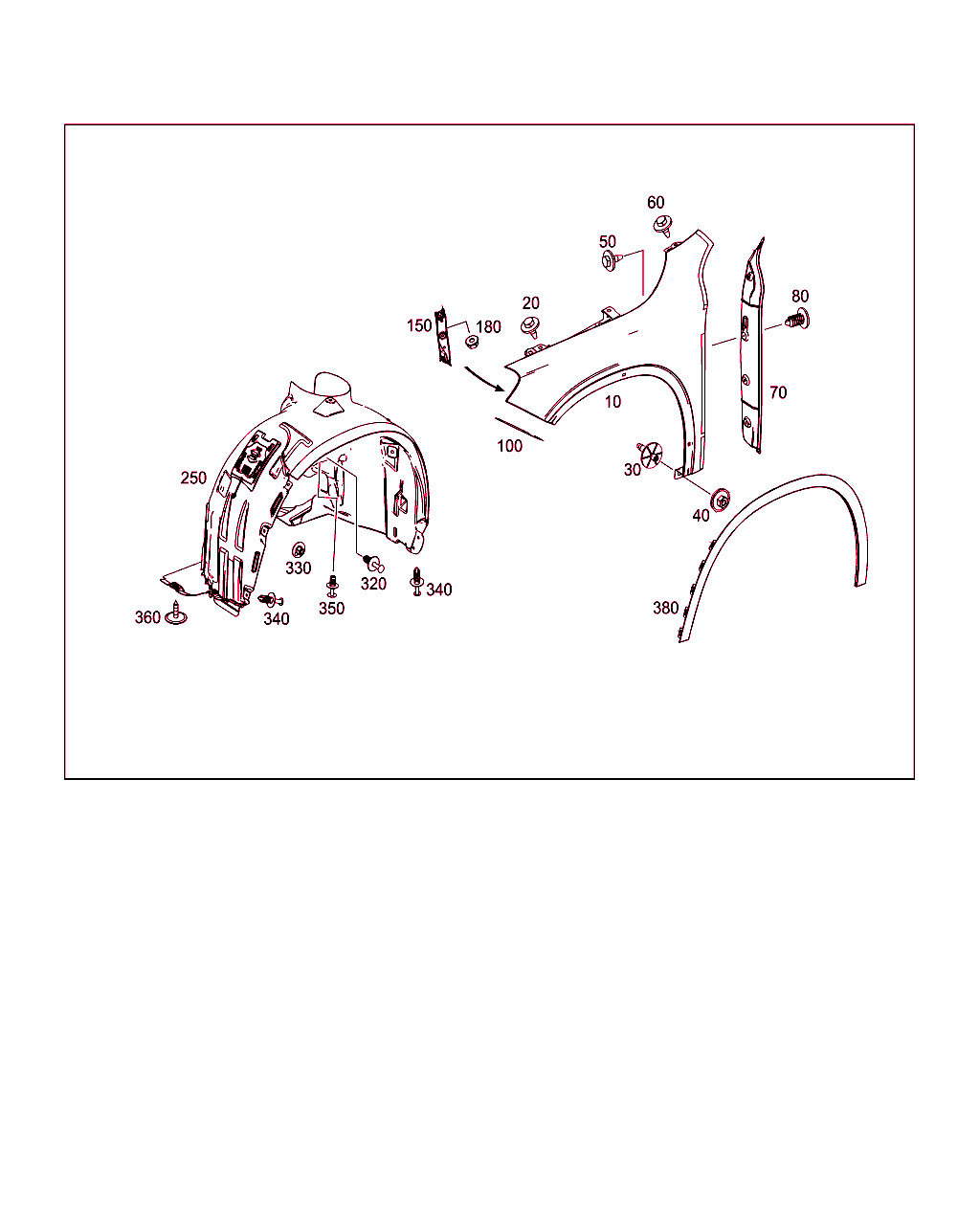

Schema

B88015000239.131205

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 156 880 01 18
フロント・フェンダ
左 		001
10 A 156 880 02 18
フロント・フェンダ
右 		001
20 A 163 990 01 36
ボルト
左サイド・メンバのフェンダ
M6X18 		002
20 A 163 990 01 36
ボルト
右サイド・メンバのフェンダ
M6X18 		002
30 A 001 990 96 14
スタッド・ボルト
左 A ピラーのフェンダ 		002
30 A 001 990 96 14
スタッド・ボルト
右 A ピラーのフェンダ 		002
40 A 414 990 00 51
ナット
左 A ピラーのフェンダ
M6 		002
40 A 414 990 00 51
ナット
右 A ピラーのフェンダ
M6 		002
50 A 163 990 01 36
ボルト
フェンダ / 左サイド・ウォール
M6X18 		001
50 A 163 990 01 36
ボルト
フェンダ / 右サイド・ウォール
M6X18 		001
60 A 163 990 01 36
ボルト
左上フェンダ固定部
M6X18 		001
60 A 163 990 01 36
ボルト
右上フェンダ固定部
M6X18 		001
70 A 156 889 01 25
フェンダプロテクタ
左 		001
70 A 156 889 02 25
フェンダプロテクタ
右 		001
80 A 002 997 33 86
カバー・プラグ
カバーをフェンダに、左側 		004
80 A 002 997 33 86
カバー・プラグ
カバーをフェンダに、右側 		004
100 A 156 889 01 95
スペーサ
左フェンダとバンパのあいだ 		001
100 A 156 889 02 95
スペーサ
右フェンダとバンパのあいだ 		001
150 A 156 628 01 14
ホルダー
左フェンダ 		001
150 A 156 628 02 14
ホルダー
右フェンダ 		001
180 N 910112 006001
ヘキサゴン・ナット
左ホイール・ハウスに取り付けるブラケット
M6 		001
180 N 910112 006001
ヘキサゴン・ナット
ブラケット / 右ホイール・ハウス
M6 		001
250 A 156 690 01 30
ホイール・ハウス・カバー
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20091009変更年13/1
20161111AEJ 23/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
20161111AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
20170517AEJ 25/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
 		001
250 A 156 690 73 00
ホイール・ハウス・カバー
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20120905変更年17/1
20060905AEJ 07/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
20150915変更年18/1
20101207変更年18/1
[800]19951002モデル・イヤー変更
20141009変更年19/1
20150915変更年19/1
20101207AEJ 09/1
 		001
250 A 156 690 02 30
ホイール・ハウス・カバー
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20091009変更年13/1
20161111AEJ 23/1
[805]19951002モデル・イヤー変更
20091009変更年14/1
20161111AEJ 24/1
[806]19951002モデル・イヤー変更
20110311変更年15/1
20170517AEJ 25/1
[807]19951002モデル・イヤー変更
20111114変更年16/1
 		001
250 A 156 690 74 00
ホイール・ハウス・カバー
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20120905変更年17/1
20060905AEJ 07/1
[809]19951002モデル・イヤー変更
20120905変更年18/1
20150915変更年18/1
20101207変更年18/1
[800]19951002モデル・イヤー変更
20141009変更年19/1
20150915変更年19/1
20101207AEJ 09/1
[801]19951002モデル・イヤー変更
20150915変更年20/1
20101207AEJ 10/1
 		001
320 A 124 990 04 92
スプレッド・リベット
カバーをインテグラル・サポートに、左側
6.5X18 		001
320 A 124 990 04 92
スプレッド・リベット
カバーをインテグラル・サポートに、右側
6.5X18 		001
330 A 000 990 46 62
プラスチック・ナット
カバー / ホイール・ハウス、左 		003
330 A 000 990 46 62
プラスチック・ナット
カバー / ホイール・ハウス、右 		003
340 A 124 990 04 92
スプレッド・リベット
カバー取付け部、左
6.5X18 		006
340 A 124 990 04 92
スプレッド・リベット
カバー取付け部、右
6.5X18 		006
350 A 201 990 02 92
スプレッド・リベット
右カバー固定用ツール
8 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		001
350 A 201 990 02 92
スプレッド・リベット
左カバー固定用ツール
8 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック
 		001
360 A 001 990 60 36
ヘキサゴン鉄板ビス
カバーをインテグラル・サポートに、左側
4.8X19 		001 R
360 A 001 990 60 36
ヘキサゴン鉄板ビス
カバーをインテグラル・サポートに、右側
4.8X19 		001
360 A 001 990 60 36
ヘキサゴン鉄板ビス
左フロント・ホイール･ハウス
4.8X19 		002
360 A 001 990 60 36
ヘキサゴン鉄板ビス
右フロント・ホイール･ハウス
4.8X19 		002
380 A 156 885 23 22
バンパ範囲カバー
左フロント・ホイール・ハウス 		001
380 A 156 885 24 22
バンパ範囲カバー
ホイール・ハウスの前右 		001
