一覧

GLCクーペ
253.346 => GLC 250 4MATIC
M: 274920
GM: 716755
GA: 725041, 725044, 725054, 725058, 725095

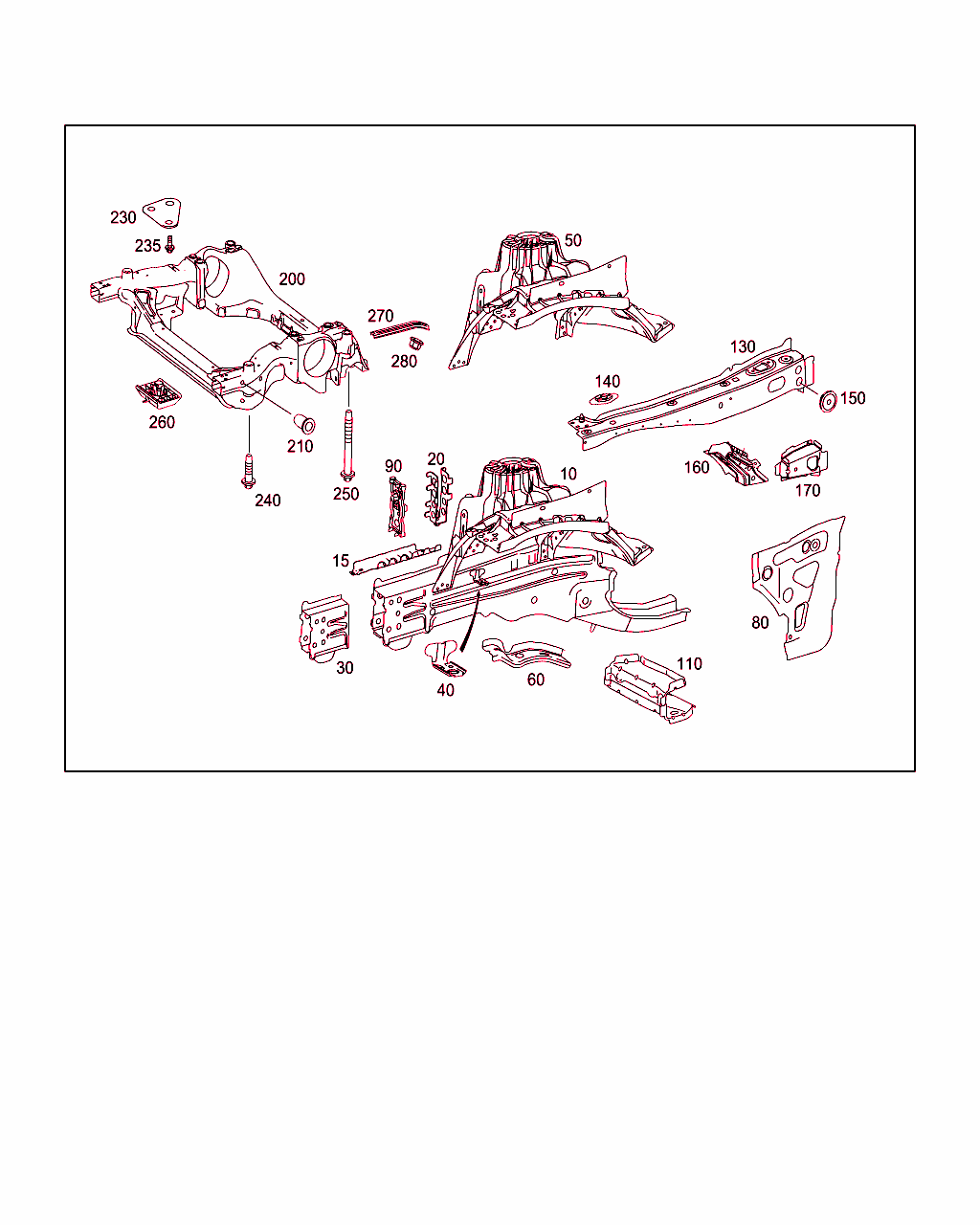

Schema

B62030000616.180718

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 213 620 87 00
サイドメンバ
左 		001
10 A 213 620 88 00
サイドメンバ
右 		001
15 A 205 626 11 16
増幅
左フロント内側サイド・メンバ 		001
15 A 205 626 12 16
増幅
右フロント内側サイド・メンバ 		001
20 A 205 626 03 31
コンソール
左フロント内側サイド・メンバ 		001
20 A 205 626 04 31
コンソール
右フロント内側サイド・メンバ 		001
30 A 213 620 89 00
サイドメンバ
左 		001
30 A 213 620 90 00
サイドメンバ
右 		001
40 A 205 626 03 14
ホルダー
左ブレーキ・ホース 		001
40 A 205 626 03 14
ホルダー
右ブレーキ・ホース 		001
50 A 213 620 85 00
コンソール
左ダンパ・ストラット・コンソール 		001
50 A 213 620 86 00
コンソール
右ダンパ・ストラット・コンソール 		001
60 A 205 626 07 16
増幅
左下部 		001
60 A 205 626 08 16
増幅
右下部 		001
80 A 253 620 59 00
サイドメンバ
左 		001
80 A 253 620 60 00
サイドメンバ
右 		001
90 A 205 680 29 25
インシュレータ
左および右サイド・メンバ 		002
110 A 253 620 61 00
クロスメンバ
ペダル・ウォール左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110927車両生産地、中国
 		001
110 A 253 620 62 00
クロスメンバ
ペダル・ウォール右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110927車両生産地、中国
 		001
130 A 253 630 51 01
サイドメンバ
左上部 		001
130 A 253 630 52 01
サイドメンバ
右上部 		001
140 A 202 626 07 11
プレート
左上部キャリアの上 		003
140 A 202 626 07 11
プレート
右上部キャリアの上 		003
150 A 000 987 47 44
シール・ワッシャ
左フロント・サイド・メンバ
25 MM 		002
150 A 000 987 47 44
シール・ワッシャ
右フロント・サイド・メンバ
25 MM 		002
160 A 213 630 29 02
ストラット
左 		001
160 A 213 630 30 02
ストラット
右 		001
170 A 253 630 77 01
増幅
左 		001
170 A 253 630 00 00
増幅
右 		001
200 A 253 620 85 00
インテグラル・サポート 001
200 A 253 620 57 00
インテグラル・サポート

これに変更 A 253 620 85 00 		001
210 A 000 990 49 59
ナット
インテグラル・サポート内
M10 		004
230 Q 0000000001
重要情報
部品は以下を参照:
46/015 		001
235 Q 0000000001
重要情報
部品は以下を参照:
46/015 		004
240 A 000 990 14 11
ヘクサロビュラ・ボルト
フロント・インテグラル・サポート
M14X1,5-SGX50 		002
250 A 000 990 49 11
ヘクサロビュラ・ボルト
リヤ・インテグラル・サポート 		002
260 A 205 628 00 49
リテーナ
ジャッキをインテグラル・サポートに

これに変更 A 213 628 12 00 		001
260 A 213 628 12 00
リテーナ
ジャッキをインテグラル・サポートに 		001
270 A 253 628 05 00
ストラット
インテグラル・サポート、左右

[002]まで ｼｬｼ: L 000048 => まで 日付: 31/01/2016 (CKD)
[003]まで ｼｬｼ: V 000288 => まで 日付: 31/01/2016 (CKD)
[004]まで ｼｬｼ: F => まで 日付: 02/02/2016
 		002
270 A 253 628 09 00
ストラット
インテグラル・サポート、左右

[005]から ｼｬｼ: L 000049 => から 日付: 31/01/2016 (CKD)
[006]から ｼｬｼ: V 000289 => から 日付: 31/01/2016 (CKD)
[007]から ｼｬｼ: F => から 日付: 02/02/2016
 		002
280 N 000000 003276
ナット
左および右ストラットをインテグラル・サポートに、リヤ
M12X1.5 		002
