一覧

GLCクーペ
253.346 => GLC 250 4MATIC
M: 274920
GM: 716755
GA: 725041, 725044, 725054, 725058, 725095

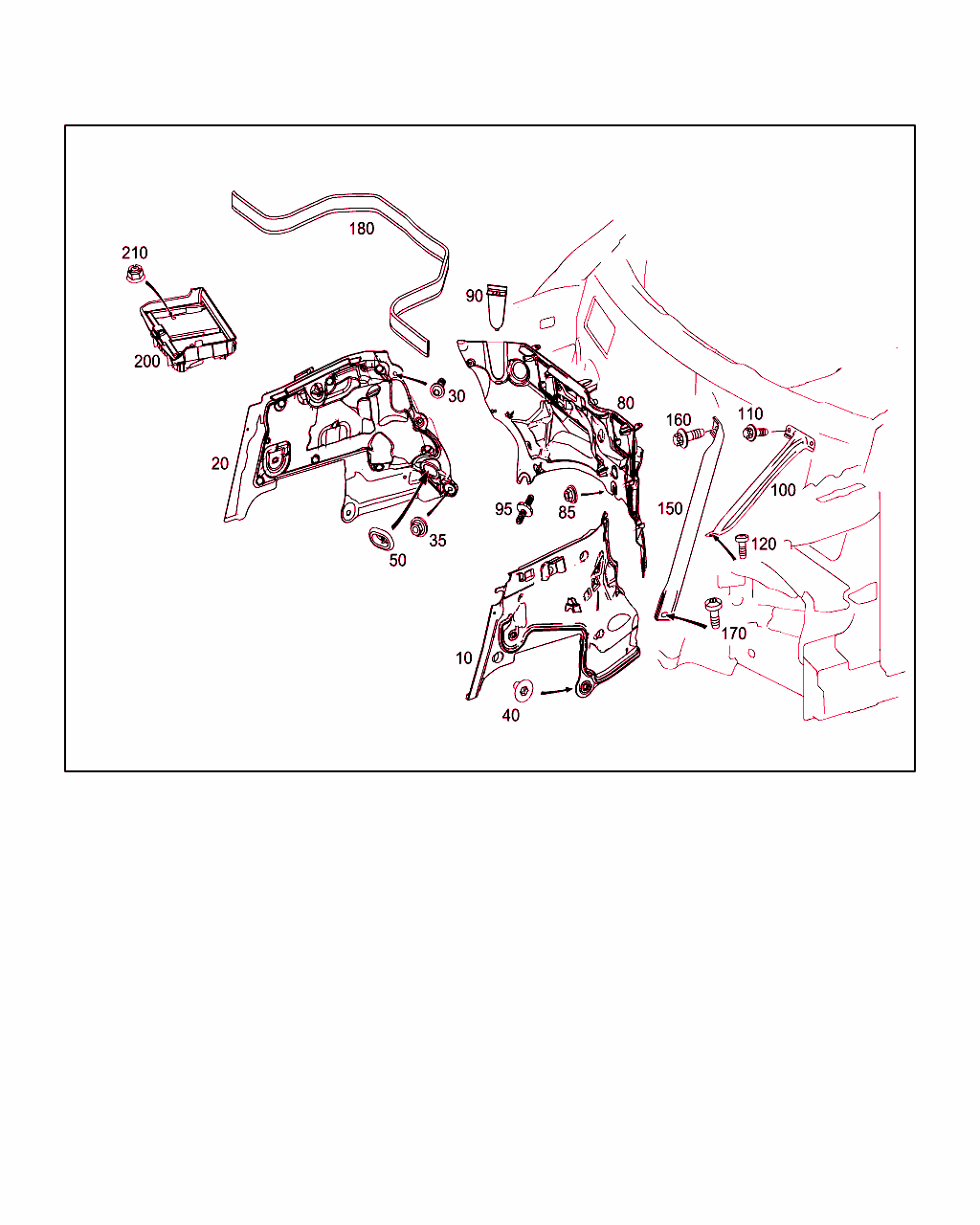

Schema

B62090000216.170221

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 253 620 81 00
パーティション
左 		001
20 A 253 620 51 00
パーティション
右

これに変更 A 253 620 82 00 		001
20 A 253 620 82 00
パーティション
右 		001
30 N 000000 002349
6角丸頭ボルト
左パーティションをセンタ・パーティションに
6X16 		002
30 N 000000 002349
6角丸頭ボルト
右パーティションをセンタ・パーティションに
6X16 		002
35 N 000000 006037
ワッシャ付きナット
左およびセンタ・パーティションをボディに
M6 		001
35 N 000000 006037
ワッシャ付きナット
右およびセンタ・パーティションをボディに
M6 		001
40 A 210 990 01 50
ヘキサゴン・ナット
左パーティションをリアスプリングストラットコンソール
5 MM 		001
40 A 004 990 00 50
ヘキサゴン・ナット
左パーティションをフロントスプリングストラットコンソール 		001
50 A 002 998 13 01
貫通グロメット
パーティション、右下部 		001
80 A 253 620 69 00
パーティション
中央

これに変更 A 253 620 77 00

[013]まで ｼｬｼ: F => まで 日付: 01/11/2017
 		001 L
80 A 253 620 77 00
パーティション
中央

これに変更 A 253 620 90 00

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: F => まで 日付: 01/11/2017
 		001 L
80 A 253 620 90 00
パーティション
中央 		001 L
80 A 253 620 70 00
パーティション
中央

これに変更 A 253 620 79 00

[013]まで ｼｬｼ: F => まで 日付: 01/11/2017
 		001 R
80 A 253 620 79 00
パーティション
中央

これに変更 A 253 620 91 00

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること

[013]まで ｼｬｼ: F => まで 日付: 01/11/2017
 		001 R
80 A 253 620 91 00
パーティション
中央 		001 R
85 N 000000 006037
ワッシャ付きナット
センタ・パーティションをボディに
M6 		001
90 A 253 998 00 01
貫通グロメット
パーティションに取り付け
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -2U8
ｺｰﾄﾞ日付指定名称
[2U8]20110309代替冷媒
 		001
100 A 213 628 01 24
ストラット
ファイヤウォールとストラット・ドームのあいだ 		001 L
100 A 213 628 02 24
ストラット
ファイヤウォールとストラット・ドームのあいだ 		001 R
110 N 000000 000276
6角丸頭ボルト
ストラットをフロント・ウインドウ・クロス・メンバに
M8X20 		002
120 N 000000 008498
6角丸頭ボルト
ストラットをスプリング・ストラット・ドームに
M10X25 		001
150 A 253 628 07 00
ストラット
左上部 		001
150 A 253 628 08 00
ストラット
右上部 		001
160 N 000000 000276
6角丸頭ボルト
ストラットをフロント・ウインドウ・クロス・メンバ左上部に
M8X20 		001
160 N 000000 000276
6角丸頭ボルト
ストラットをフロント・ウインドウ・クロス・メンバ右上部に
M8X20 		001
170 N 000000 008498
6角丸頭ボルト
左ストラットをスプリング・ストラット・ドームに
M10X25 		001
170 N 000000 008498
6角丸頭ボルト
右ストラットをスプリング・ストラット・ドームに
M10X25 		001
180 A 253 831 59 00
シーリング・フレーム 001
200 A 205 620 00 18
バッテリ・フレーム 001 L
200 A 205 620 01 18
バッテリ・フレーム

これに変更 A 205 620 15 02

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること

[015]まで ｼｬｼ: L 010992 => まで 日付: 30/11/2017 (CKD)
[016]まで ｼｬｼ: V 004200 => まで 日付: 30/11/2017 (CKD)
[017]まで ｼｬｼ: F => まで 日付: 21/11/2017
 		001 R
200 A 205 620 15 02
バッテリ・フレーム 001 R
200 A 205 620 13 02
バッテリ・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 800/801/802
ｺｰﾄﾞ日付指定名称
[800]19951002モデル・イヤー変更
20120711変更年19/1
[801]19951002モデル・イヤー変更
20140429変更年20/1
[802]19951002モデル・イヤー変更
20180504変更年21/1
 		001 L
210 N 000000 003175
ナット
ホイール・ハウスに取り付けるバッテリ・フレーム
M8 		004
