一覧

GLCクーペ
253.346 => GLC 250 4MATIC
M: 274920
GM: 716755
GA: 725041, 725044, 725054, 725058, 725095

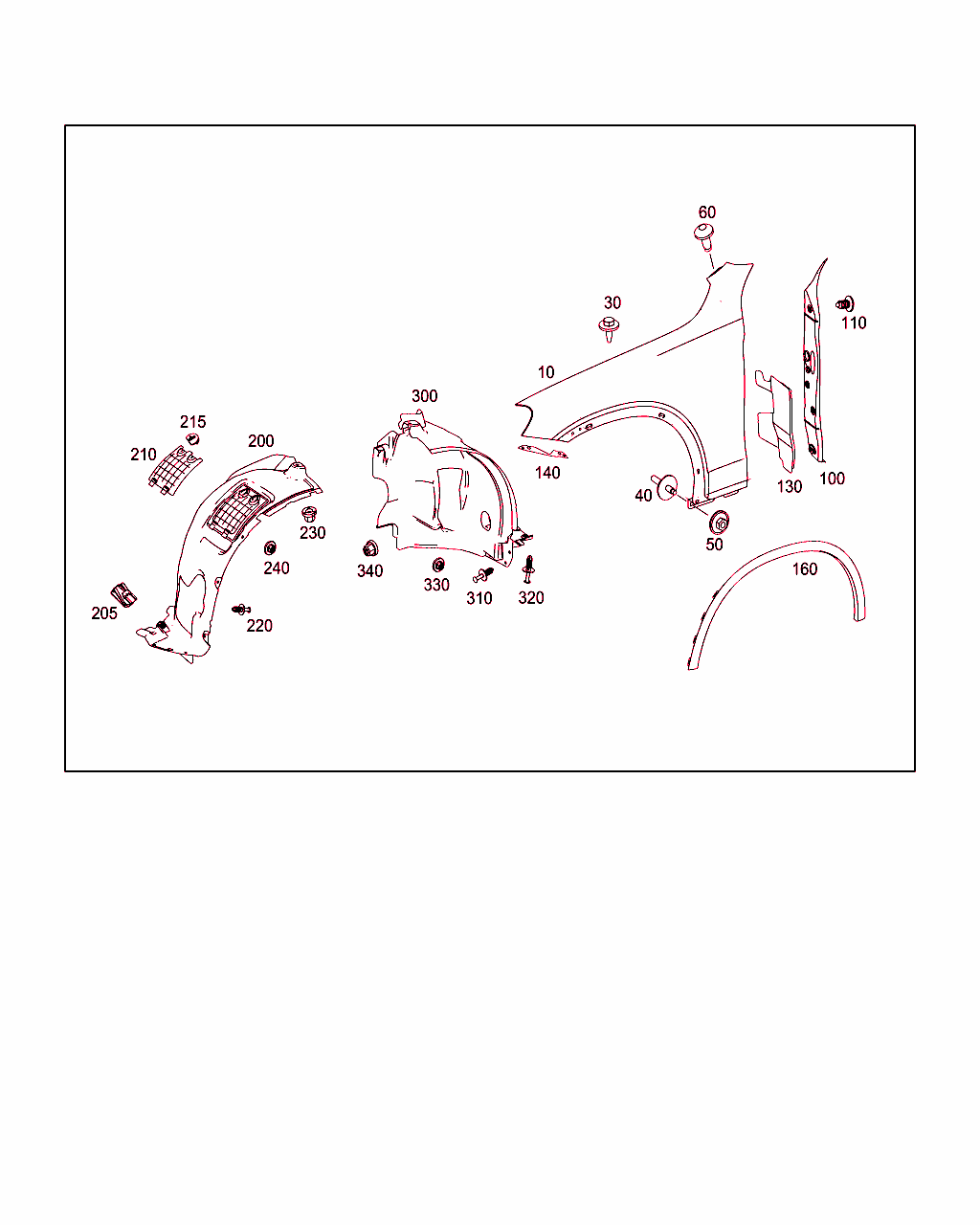

Schema

B88015000278.160311

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 253 880 01 18
フロント・フェンダ
左 		001
10 A 253 880 02 18
フロント・フェンダ
右 		001
30 A 163 990 01 36
ボルト
左上フェンダ用
M6X18 		004
30 A 163 990 01 36
ボルト
右上フェンダ用
M6X18 		004
40 A 099 990 00 14
スタッド・ボルト
左下フェンダ用 		002
40 A 099 990 00 14
スタッド・ボルト
右下フェンダ用 		002
50 A 414 990 00 51
ナット
左下フェンダ用
M6 		002
50 A 414 990 00 51
ナット
右下フェンダ用
M6 		002
60 N 000000 002242
6角丸頭ボルト
左フェンダをホワイト・ボディに
M5X10 		001
60 N 000000 002242
6角丸頭ボルト
右フェンダをホワイト・ボディに
M5X10 		001
100 A 253 889 00 25
フェンダプロテクタ
左 		001
100 A 253 889 01 25
フェンダプロテクタ
右 		001
110 A 002 997 33 86
カバー・プラグ
左カバー 		004
110 A 002 997 33 86
カバー・プラグ
右カバー 		004
130 A 213 885 01 37
アブソーバ
左ホイール・ハウスに

[002]まで ｼｬｼ: L 003576 => まで 日付: 31/10/2016 (CKD)
[003]まで ｼｬｼ: V 001536 => まで 日付: 31/10/2016 (CKD)
[004]まで ｼｬｼ: F => まで 日付: 02/11/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 006
ｺｰﾄﾞ日付指定名称
[006]19951209ウンタテュルクハイム実験部、広報 / テスト
20111028スペシャル・テスト・カー
 		001
130 A 253 885 89 01
アブソーバ
左ホイール・ハウスに

[005]から ｼｬｼ: L 003577 => から 日付: 31/10/2016 (CKD)
[006]から ｼｬｼ: V 001537 => から 日付: 31/10/2016 (CKD)
[007]から ｼｬｼ: F => から 日付: 02/11/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 006
ｺｰﾄﾞ日付指定名称
[006]19951209ウンタテュルクハイム実験部、広報 / テスト
20111028スペシャル・テスト・カー
 		001
130 A 213 885 00 37
アブソーバ
右ホイール・ハウスに

[002]まで ｼｬｼ: L 003576 => まで 日付: 31/10/2016 (CKD)
[003]まで ｼｬｼ: V 001536 => まで 日付: 31/10/2016 (CKD)
[004]まで ｼｬｼ: F => まで 日付: 02/11/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 006
ｺｰﾄﾞ日付指定名称
[006]19951209ウンタテュルクハイム実験部、広報 / テスト
20111028スペシャル・テスト・カー
 		001
130 A 253 885 90 01
アブソーバ
右ホイール・ハウスに

[005]から ｼｬｼ: L 003577 => から 日付: 31/10/2016 (CKD)
[006]から ｼｬｼ: V 001537 => から 日付: 31/10/2016 (CKD)
[007]から ｼｬｼ: F => から 日付: 02/11/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 006
ｺｰﾄﾞ日付指定名称
[006]19951209ウンタテュルクハイム実験部、広報 / テスト
20111028スペシャル・テスト・カー
 		001
140 A 253 889 01 95
スペーサ
左フェンダとバンパのあいだ 		001
140 A 253 889 02 95
スペーサ
右フェンダとバンパのあいだ 		001
160 A 253 885 05 22
バンパ範囲カバー
左ホイール・ハウスに 		001
160 A 253 885 50 03
バンパ範囲カバー
左ホイール・ハウスに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772+P90/772+800+P90/772+801+P90
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20110309AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[P90]20151209外装AMGパッケージ
[800]19951002モデル・イヤー変更
20120711変更年19/1
[801]19951002モデル・イヤー変更
20140429変更年20/1
 		001
160 A 253 885 06 22
バンパ範囲カバー
右ホイール・ハウスに 		001
160 A 253 885 51 03
バンパ範囲カバー
右ホイール・ハウスに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772+P90/772+800+P90/772+801+P90
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20110309AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[P90]20151209外装AMGパッケージ
[800]19951002モデル・イヤー変更
20120711変更年19/1
[801]19951002モデル・イヤー変更
20140429変更年20/1
 		001
200 A 253 690 75 01
ホイール・ハウス・カバー
左フロント・フェンダ

[008]から ｼｬｼ: L 000001 => から 日付: 30/11/2015 (CKD)
[009]から ｼｬｼ: V 000145 => から 日付: 30/11/2015 (CKD)
[010]から ｼｬｼ: F => から 日付: 05/11/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -772
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20110309AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
200 A 253 690 75 01
ホイール・ハウス・カバー
左フロント・フェンダ

[008]から ｼｬｼ: L 000001 => から 日付: 30/11/2015 (CKD)
[009]から ｼｬｼ: V 000145 => から 日付: 30/11/2015 (CKD)
[010]から ｼｬｼ: F => から 日付: 05/11/2015
 		001
200 A 253 690 76 01
ホイール・ハウス・カバー
右フロント・フェンダ

[008]から ｼｬｼ: L 000001 => から 日付: 30/11/2015 (CKD)
[009]から ｼｬｼ: V 000145 => から 日付: 30/11/2015 (CKD)
[010]から ｼｬｼ: F => から 日付: 05/11/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -772
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20110309AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
200 A 253 690 76 01
ホイール・ハウス・カバー
右フロント・フェンダ

[008]から ｼｬｼ: L 000001 => から 日付: 30/11/2015 (CKD)
[009]から ｼｬｼ: V 000145 => から 日付: 30/11/2015 (CKD)
[010]から ｼｬｼ: F => から 日付: 05/11/2015
 		001
205 A 004 994 31 45
クリップ・ナット
カバーを左エンジン・ルーム・カバーに
4,8 		001
205 A 004 994 31 45
クリップ・ナット
カバーを右エンジン・ルーム・カバーに
4,8 		001
210 A 253 693 17 00
メンテナンスカバー
左 		001
210 A 253 693 18 00
メンテナンスカバー
右 		001
215 A 210 988 00 42
シール・キャップ
左メインテナンス･リッド 		002
215 A 210 988 00 42
シール・キャップ
右メインテナンス･リッド 		002
220 A 124 990 04 92
スプレッド・リベット
フロント・カバーをバンパ・トリムに、左側
6.5X18 		005
220 A 124 990 04 92
スプレッド・リベット
フロント・カバーをバンパ・トリムに、右側
6.5X18 		005
230 A 000 990 28 62
プラスチック・ナット
フロント・カバーをホワイト・ボディに、左側 		001
230 A 000 990 28 62
プラスチック・ナット
フロント・カバーをホワイト・ボディに、右側 		001
240 A 000 990 28 62
プラスチック・ナット
フロント・カバーをホワイト・ボディに、左側 		001
240 A 000 990 28 62
プラスチック・ナット
フロント・カバーをホワイト・ボディに、右側 		001
300 A 253 691 03 03
ホイール・ハウス・カバー
左フロント・フェンダ 		001
300 A 253 691 04 03
ホイール・ハウス・カバー
右フロント・フェンダ 		001
310 A 124 990 04 92
スプレッド・リベット
左リヤ・カバーをサイド・メンバ・カバーに
6.5X18 		003
310 A 124 990 04 92
スプレッド・リベット
右リヤ・カバーをサイド・メンバ・カバーに
6.5X18 		003
320 A 124 990 04 92
スプレッド・リベット
左リヤ・カバーをアンダ・フロア・パネルに
6.5X18 		002
320 A 124 990 04 92
スプレッド・リベット
右リヤ・カバーをアンダ・フロア・パネルに
6.5X18 		002
330 A 000 990 28 62
プラスチック・ナット
リヤ・カバーをホワイト・ボディに、左 		001
330 A 000 990 28 62
プラスチック・ナット
リヤ・カバーをホワイト・ボディに、右側 		001
340 A 000 990 28 62
プラスチック・ナット
リヤ・カバーをホワイト・ボディに、左 		001
340 A 000 990 28 62
プラスチック・ナット
リヤ・カバーをホワイト・ボディに、右側 		001
