一覧

GLCスポーツ・ユーテリィティ・ビークル
253.946 => GLC 250 4MATIC
M: 274920
GM: 716755
GA: 725008, 725041, 725054, 725058, 725095

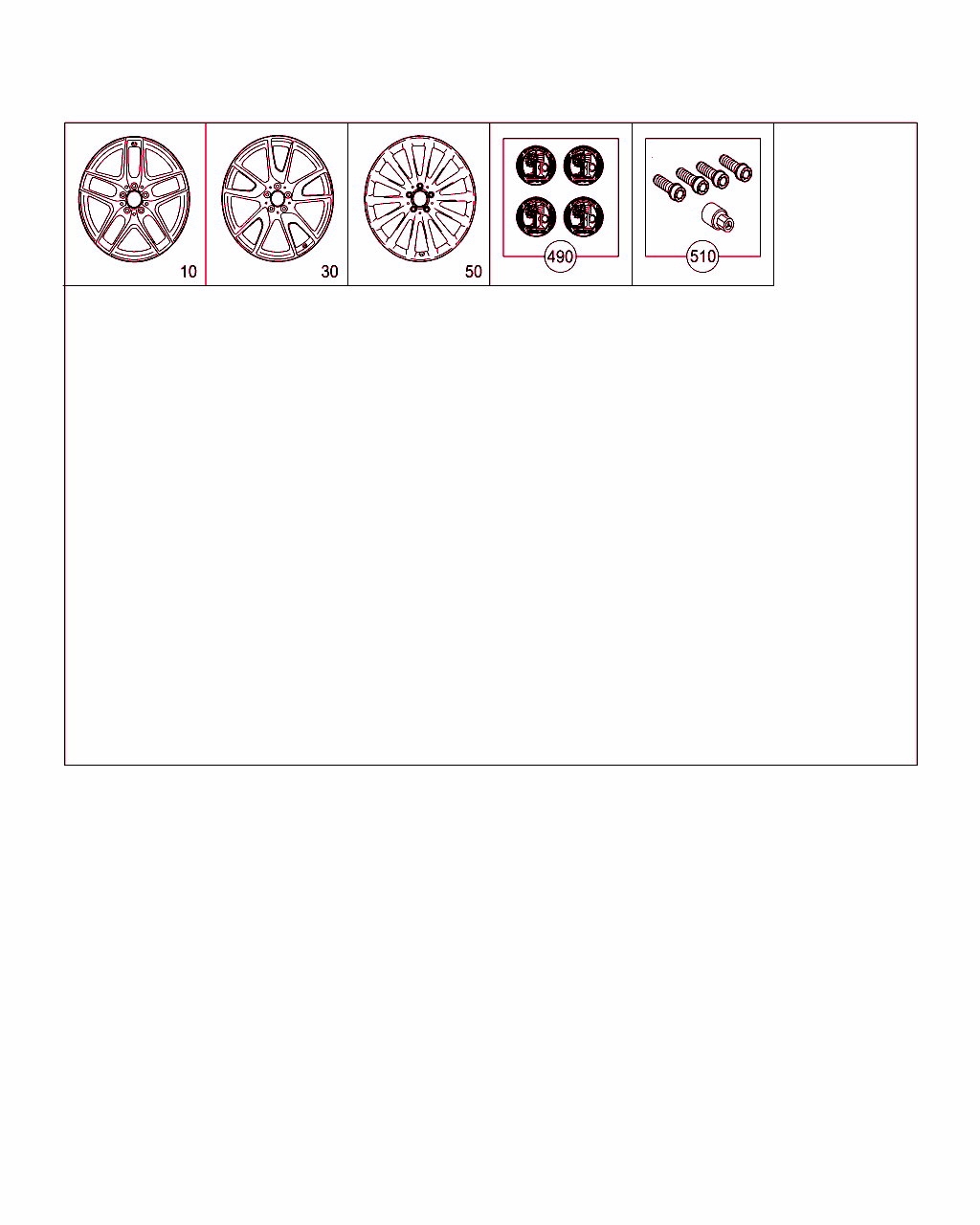

Schema

B98220000099.170523

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 253 401 31 00
リザーバ・ホイール
フロント・アクスル 5 ダブル・スポーク・ホイール
9J X 19 H2 ET 20

ﾌｯﾄﾉｰﾄ解説
[008]
必ずWISで作業マニュアルを確認します。                                           WIS-NET#GF40.10-P-0804B#

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[907]7X21= (7756) ミディアム・ヒマラヤ・グレーの光沢仕上げRTA
7X23= (9040) 光沢仕上げ、ブラックRTB
 		002
10 A 253 401 18 00
リザーバ・ホイール
5本ダブル・スポーク・ホイール、フロントおよびリヤ・アクスル
8J X 19 H2 ET 38

ﾌｯﾄﾉｰﾄ解説
[008]
必ずWISで作業マニュアルを確認します。                                           WIS-NET#GF40.10-P-0804B#

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[908]7X21= (7756) ミディアム・ヒマラヤ・グレーの光沢仕上げ638/RTA
7X23= (9040) 光沢仕上げ、ブラック99R/RTB
 		004
30 A 253 401 20 00
リザーバ・ホイール
フロント・アクスル 5 ダブル・スポーク・ホイール
8,5J X 21 H2 ET 40

ﾌｯﾄﾉｰﾄ解説
[008]
必ずWISで作業マニュアルを確認します。                                           WIS-NET#GF40.10-P-0804B#

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[909]7X21= (7756) ミディアム・ヒマラヤ・グレーの光沢仕上げ650
7X23= (9040) 光沢仕上げ、ブラック684
 		002
30 A 253 401 28 00
リザーバ・ホイール
リヤ・アクスル 5 ダブル・スポーク・ホイール
9,5J X 21 H2 ET 22

ﾌｯﾄﾉｰﾄ解説
[008]
必ずWISで作業マニュアルを確認します。                                           WIS-NET#GF40.10-P-0804B#

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[910]7X21= (7756) ミディアム・ヒマラヤ・グレーの光沢仕上げ650
7X23= (9040) 光沢仕上げ、ブラック684
 		002
50 A 253 401 27 00
リザーバ・ホイール
フロント・アクスル14スポーク・ホイール
9,5J X 20 H2 ET 22

ﾌｯﾄﾉｰﾄ解説
[008]
必ずWISで作業マニュアルを確認します。                                           WIS-NET#GF40.10-P-0804B#

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[911]7X21= (7756) ミディアム・ヒマラヤ・グレーの光沢仕上げ92R
7X23= (9040) 光沢仕上げ、ブラック93R/8R8
 		002
50 A 253 401 19 00
リザーバ・ホイール
14本スポーク・ホイール、フロントおよびリヤ・アクスル
8,5J X 20 H2 ET 40

ﾌｯﾄﾉｰﾄ解説
[008]
必ずWISで作業マニュアルを確認します。                                           WIS-NET#GF40.10-P-0804B#

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[912]7X21= (7756) ミディアム・ヒマラヤ・グレーの光沢仕上げ688/92R
7X23= (9040) 光沢仕上げ、ブラック698/93R/8R8
 		004
490 A 000 400 31 00
ホイール・カバー
パッケージ
AMG 		001
510 A 001 990 17 07
盗難防止用ボルト
パッケージ 		001
