GLEスポーツ・ユーテリィティ・ビークル
166.024 => ML/GLE 350 BLUETEC/D 4MATIC
M: 642826
GA: 722903, 725021, 725031, 725035, 725081

Schema

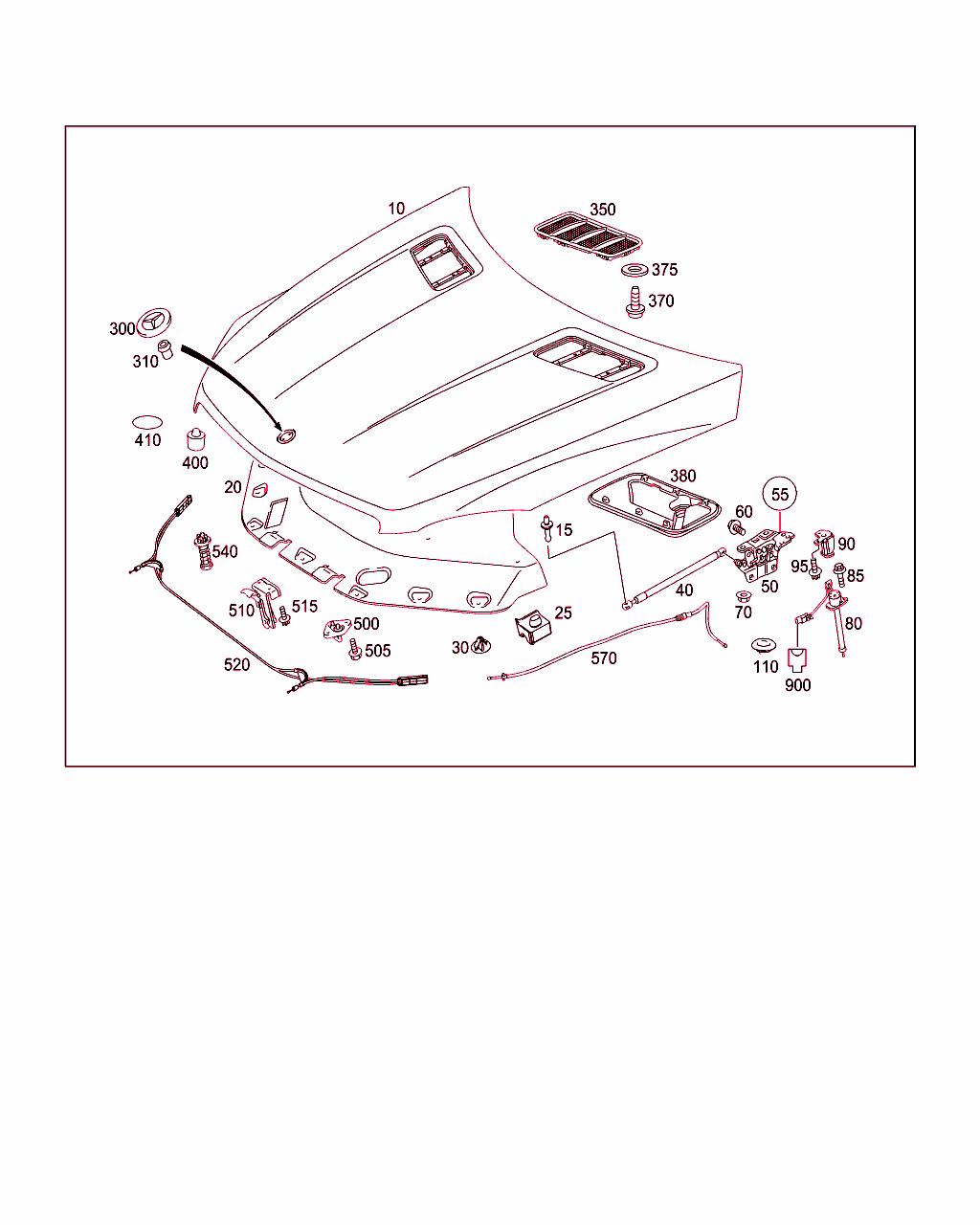

B88120000236.130114

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 166 880 00 57
エンジン・フード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20081015
[803]19951002モデル・イヤー変更
20081015変更年12/1
[804]19951002モデル・イヤー変更
20081015変更年13/1
[805]19951002モデル・イヤー変更
20081015変更年14/1
 		001
10 A 292 880 00 57
エンジン・フード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806/807/808/809/800
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20081015変更年15/1
[807]19951002モデル・イヤー変更
20101203変更年16/1
[808]19951002モデル・イヤー変更
20131210変更年17/1
[809]19951002モデル・イヤー変更
20140820変更年18/1
[800]19951002モデル・イヤー変更
20180313変更年19/1
 		001
15 A 000 993 74 60
ボール・ジャーナル
ガス・プレッシャ・スプリング / エンジン・フード 		002
20 A 166 682 01 26
インシュレータ
エンジン・フード 		001
25 A 166 682 02 26
インシュレータ
エンジン・フード左側
H 		001
25 A 166 682 03 26
インシュレータ
エンジン・フード右側 		001
30 A 001 988 03 25
クリップ
エンジン・フードに取り付けるインシュレータ 		014
40 A 166 980 23 64
ガスプレッシャスプリング
エンジン・フード右側 		001
40 A 166 980 24 64
ガスプレッシャスプリング
エンジン・フード左側 		001
50 A 166 880 00 28
ヒンジ
エンジン・フード左側 		001
50 A 166 880 01 28
ヒンジ
エンジン・フード右側 		001
55 A 166 887 00 38
TS ヒンジ・ガイド
左および右ヒンジ 		001
60 A 005 990 17 00
コンビ6角ボルト
ヒンジをホワイト・ボディに、左側
M8X25 		002
60 A 005 990 17 00
コンビ6角ボルト
ヒンジをホワイト・ボディに、右側
M8X25 		002
70 A 002 990 84 50
ワッシャ付きナット
ヒンジをエンジン・フードに、左側
M8

これに変更 A 005 990 20 50

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
70 A 005 990 20 50
ワッシャ付きナット
ヒンジをエンジン・フードに、左側
M8 		002
70 A 002 990 84 50
ワッシャ付きナット
ヒンジをエンジン・フードに、右側
M8

これに変更 A 005 990 20 50

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
70 A 005 990 20 50
ワッシャ付きナット
ヒンジをエンジン・フードに、右側
M8 		002
80 A 166 906 00 02
アクチュエータ
エンジン・フード左および右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070612歩行者保護 - アクティブ・エンジン・フード
 		002
85 N 910143 006002
6角丸頭ボルト
アクチュエータ固定部、左側および右側
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60/Z04/Z05
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070612歩行者保護 - アクティブ・エンジン・フード
[Z04]20101123B4 防弾仕様、防弾車
[Z05]20110223防弾仕様の場合、B5防弾仕様
 		002
90 A 166 887 00 31
コンソール
左エンジン・フード・アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070612歩行者保護 - アクティブ・エンジン・フード
 		001
90 A 166 887 03 31
コンソール
右エンジン・フード・アクチュエータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070612歩行者保護 - アクティブ・エンジン・フード
 		001
95 A 002 990 76 00
コンビ6角ボルト
左コンソール固定用ツール
M6X24 		002
95 A 002 990 76 00
コンビ6角ボルト
右右コンソール固定用ツール
M6X24 		002
110 A 002 998 62 50
クロージング・プラグ
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20070612歩行者保護 - アクティブ・エンジン・フード
 		002
300 A 207 817 03 16
社名エンブレム/ブラケット
青
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802+FW/803+FW/804+FW/805+FW/806+FW/-057+807+FW/-832+802+FV/-832+803+FV/-832+804+FV/-832+805+FV/-832+806+FV/-057-832+807+FV/-703+802+FV/-703+803+FV/-703+804+FV/-703+805+FV/-703+806+FV/-057-703+807+FV
ｺｰﾄﾞ日付指定名称
[057]19960806BR 140 / R 129 AEJ 96/2
19970922変更年 2006 年 2 月
20101203変更年 16/2
[FV]20060330セダン、ロング
[FW]19951002セダン
20060321セダン
[703]19951002SKD-車両 - メキシコ用廃止部品
20151117ノック・ダウン車両 - 納品内容 - 中国
[802]19951002モデル・イヤー変更
20081015
[803]19951002モデル・イヤー変更
20081015変更年12/1
[804]19951002モデル・イヤー変更
20081015変更年13/1
[805]19951002モデル・イヤー変更
20081015変更年14/1
[806]19951002モデル・イヤー変更
20081015変更年15/1
[807]19951002モデル・イヤー変更
20101203変更年16/1
[832]19951002デンマーク仕様車補助部品
20151015基本仕様
 		001
300 A 000 817 16 01
社名エンブレム/ブラケット
ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 057+807+FC/057+807+FW/-832+057+807+FV/-703+057+807+FV/808+FC/808+FW/-832+808+FV/-703+808+FV/809+FC/809+FW/-832+809+FV/-703+809+FV/800+FC/800+FW/-832+800+FV/-703+800+FV
ｺｰﾄﾞ日付指定名称
[057]19960806BR 140 / R 129 AEJ 96/2
19970922変更年 2006 年 2 月
20101203変更年 16/2
[FC]20110720クーペ
[FV]20060330セダン、ロング
[FW]19951002セダン
20060321セダン
[703]19951002SKD-車両 - メキシコ用廃止部品
20151117ノック・ダウン車両 - 納品内容 - 中国
[800]19951002モデル・イヤー変更
20180313変更年19/1
[807]19951002モデル・イヤー変更
20101203変更年16/1
[808]19951002モデル・イヤー変更
20131210変更年17/1
[809]19951002モデル・イヤー変更
20140820変更年18/1
[832]19951002デンマーク仕様車補助部品
20151015基本仕様
 		001
310 A 201 997 22 81
グロメット
エンジン・フードに取り付ける社名エンブレム 		002
350 A 166 880 01 05
カバー
エンジン・フード左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FW/-832+FV/-703+FV
ｺｰﾄﾞ日付指定名称
[FW]19951002セダン
20060321セダン
[832]19951002デンマーク仕様車補助部品
20151015基本仕様
[FV]20060330セダン、ロング
[703]19951002SKD-車両 - メキシコ用廃止部品
20151117ノック・ダウン車両 - 納品内容 - 中国
 		001
350 A 166 880 02 05
カバー
エンジン・フード右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FW/-832+FV/-703+FV
ｺｰﾄﾞ日付指定名称
[FW]19951002セダン
20060321セダン
[832]19951002デンマーク仕様車補助部品
20151015基本仕様
[FV]20060330セダン、ロング
[703]19951002SKD-車両 - メキシコ用廃止部品
20151117ノック・ダウン車両 - 納品内容 - 中国
 		001
370 A 001 984 63 29
6角丸頭ボルト
左および右カバー固定用ツール
5X12 		004
375 N 000000 003895
ウインドウ
左および右カバー固定用ツール 		004
380 A 166 880 07 05
カバー
左下部 		001 L
380 A 166 880 11 05
カバー
左下部 		001 R
380 A 166 880 08 05
カバー
右下部 		001 L
380 A 166 880 12 05
カバー
右下部 		001 R
400 A 000 998 74 40
ストップバッファ
エンジン・フード・サポート、中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806/807/808/809/800/055+805
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20081015変更年15/1
[807]19951002モデル・イヤー変更
20101203変更年16/1
[808]19951002モデル・イヤー変更
20131210変更年17/1
[809]19951002モデル・イヤー変更
20140820変更年18/1
[800]19951002モデル・イヤー変更
20180313変更年19/1
[055]19970922変更年 2004 年 2 月
19980504変更年 2004 年 2 月
20101015変更年 14/2
[805]19951002モデル・イヤー変更
20081015変更年14/1
 		002
410 A 220 889 10 95
スペーサ
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
20081015
[803]19951002モデル・イヤー変更
20081015変更年12/1
[804]19951002モデル・イヤー変更
20081015変更年13/1
[805]19951002モデル・イヤー変更
20081015変更年14/1
 		002
410 A 002 998 84 50
クロージング・プラグ
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806/807/808/809/800
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20081015変更年15/1
[807]19951002モデル・イヤー変更
20101203変更年16/1
[808]19951002モデル・イヤー変更
20131210変更年17/1
[809]19951002モデル・イヤー変更
20140820変更年18/1
[800]19951002モデル・イヤー変更
20180313変更年19/1
 		002
500 A 212 880 00 60
カバー・キャップ
エンジン・フードへ 		002
505 N 910143 006002
6角丸頭ボルト
プラグ固定用ツール
M6X20 		004
510 A 204 880 00 64
セーフティ・フック
エンジン・フード 		001
515 N 910143 006002
6角丸頭ボルト
セーフティ・フックをエンジン・フードに
M6X20 		002
520 A 166 880 01 59
リリース・ケーブル
フロント 		001
540 A 166 880 00 27
スプリング・エレメント
左および右 		002
570 A 166 880 00 59
リリース・ケーブル
エンジン・フード・ロック

[088]まで ｼｬｼ: A => まで 日付: 05/11/2014
 		001 L
570 A 166 880 11 01
リリース・ケーブル
エンジン・フード・ロック

[089]から ｼｬｼ: A => から 日付: 05/11/2014
 		001 L
570 A 166 880 02 59
リリース・ケーブル
エンジン・フード・ロック

[090]まで ｼｬｼ: L 000486 => まで 日付: 30/09/2012 (CKD)
[091]まで ｼｬｼ: M 000486 => まで 日付: 30/09/2012 (CKD)
[092]まで ｼｬｼ: A 151144 => まで 日付: 25/10/2012
 		001 R
570 A 166 880 03 59
リリース・ケーブル
エンジン・フード・ロック

[093]から ｼｬｼ: L 000487 => から 日付: 30/09/2012 (CKD)
[094]から ｼｬｼ: M 000487 => から 日付: 30/09/2012 (CKD)
[095]から ｼｬｼ: A 151145 => から 日付: 25/10/2012
 		001 R
900 A 049 545 64 28
プラグ
エンジン・フード・アクチュエータ
2-PIN MQS;R12/49, R12/50 		001
