一覧

R セダン
251.057 => R 350 4MATIC
M: 276958
GA: 722906

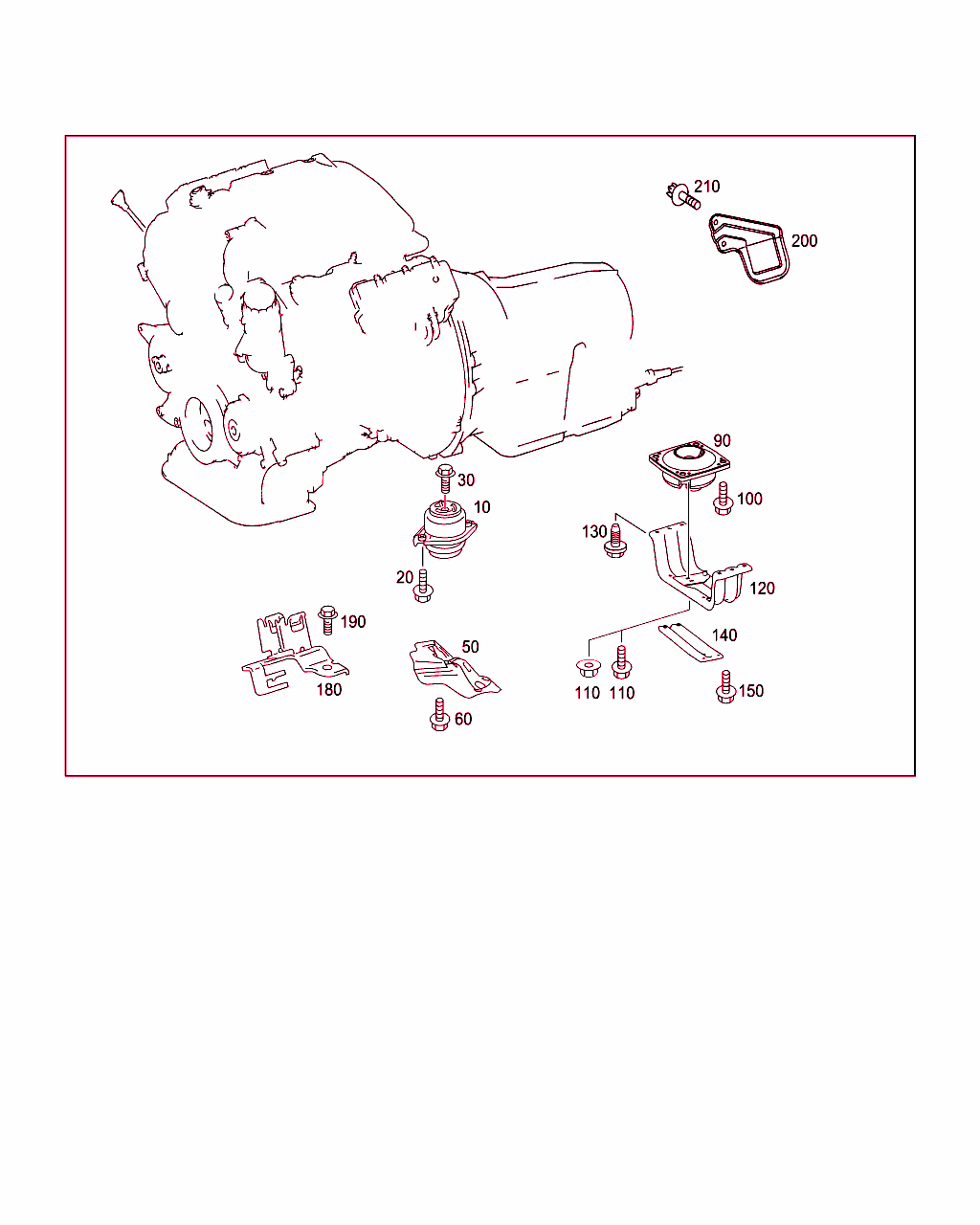

Schema

B24015000191.130906

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 251 240 50 17
エンジン・マウント
左フロント 		001
10 A 251 240 50 17
エンジン・マウント
右フロント 		001
20 N 910142 010005
6角丸頭ボルト
シャーシ・サブフレームに取り付けるフロント・エンジン・マウント
M10X20 		004
30 N 000000 003060
ワッシャ付きボルト
エンジン・サポートに取り付けるフロント・エンジン・マウント
M10X65 		002
50 A 251 240 04 45
シールド・プレート
右エンジン・マウント 		001
60 N 000000 001114
6角丸頭ボルト
シールド・プレート固定用ツール
M6X15 		002
90 A 166 240 05 18
マウント
トランスミッション

[007]から ｼｬｼ: A 133601 => から 日付: 06/05/2011
[008]まで ｼｬｼ: A 163315 => まで 日付: 09/01/2013
 		001
90 A 166 240 09 18
マウント
トランスミッション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 053+803/804
ｺｰﾄﾞ日付指定名称
[053]19970922変更年 2002 年 2 月
19980504変更年 2002 年 2 月
20111007変更年12/2
[803]19951002モデル・イヤー変更
20080215変更年12/1
[804]19951002モデル・イヤー変更
20020322変更年 2003 年 1 月
 		001
90 A 166 240 09 18
マウント
トランスミッション

[009]から ｼｬｼ: A 163316 => から 日付: 09/01/2013
 		001
100 N 910105 008014
6角ボルト
トランスミッション・ハウジングに取り付けるマウント
M8X35 		004
110 N 000000 003275
ナット
ベアリング・ピン
M10

[006]まで ｼｬｼ: A 133600 => まで 日付: 06/05/2011
 		001
110 N 000000 003275
ナット
ベアリング・ピン
M10

[011]から ｼｬｼ: A 127364 => から 日付: 09/02/2011
 		002
120 A 251 240 03 02
エンジン・クロス・メンバ
後部

[013]から ｼｬｼ: A 104835 => から 日付: 30/09/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
130 A 000 990 15 17
ボルト
ボディに取り付けるリヤ・エンジン・サポート
M10X25 		006
140 A 251 242 01 32
ストラット
後部 		001
150 N 910105 008008
6角ボルト
ストラット / 左エンジン・サポート
M8X16 		004
