S セダン
221.057 => S350 CGI
M: 276950
GA: 722906

Schema

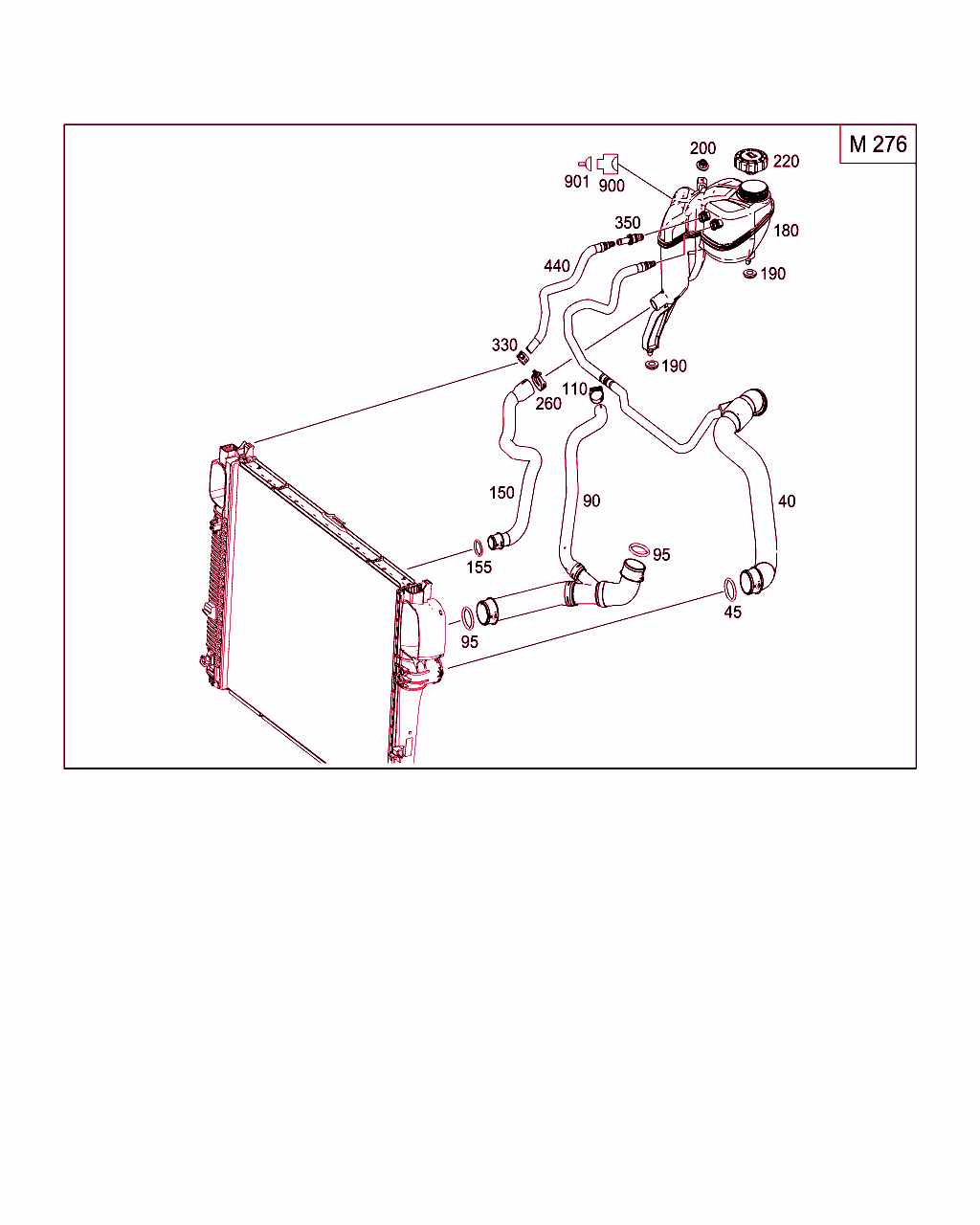

B50165000386.150119

[image]

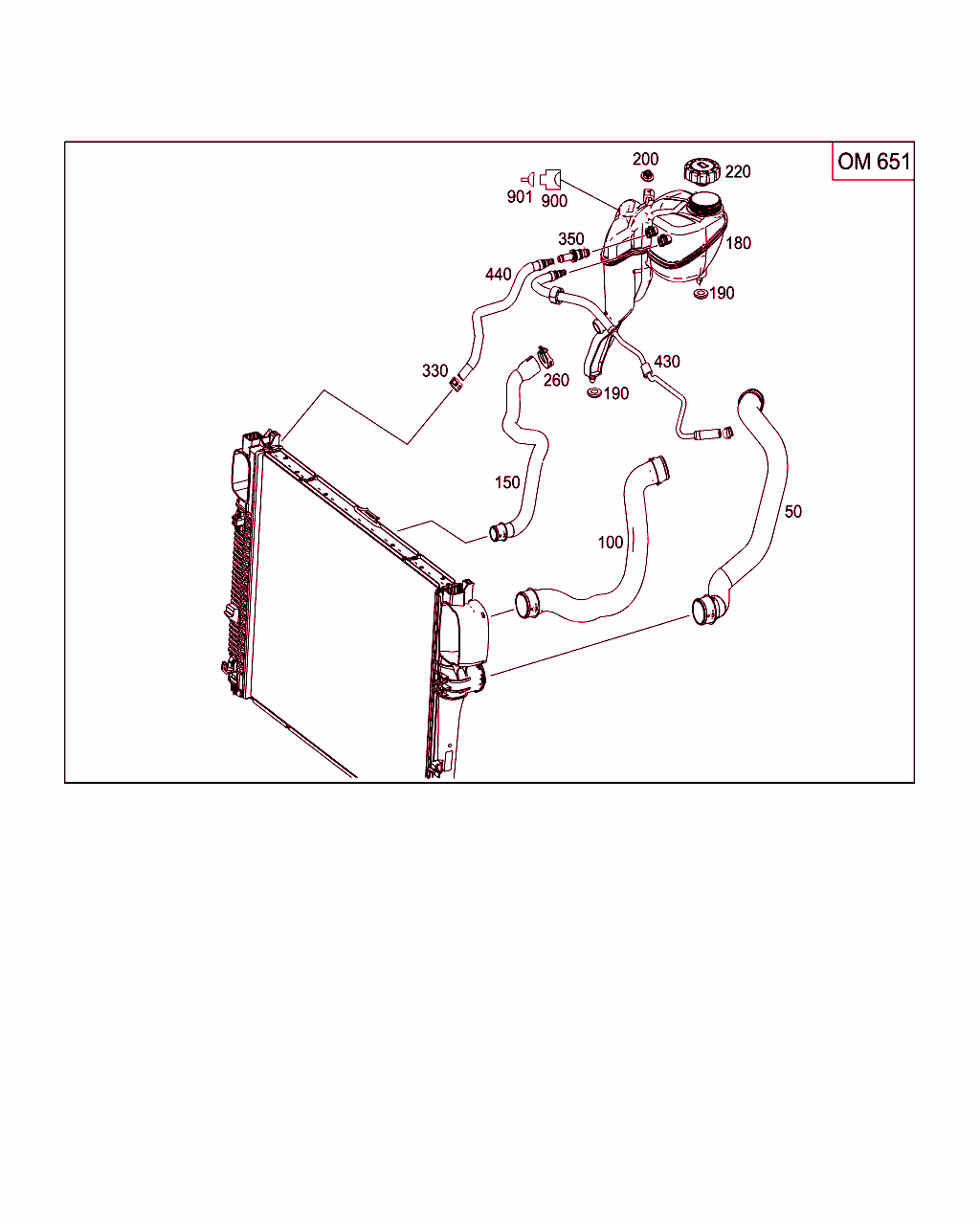

B50165000418.101116

[image]

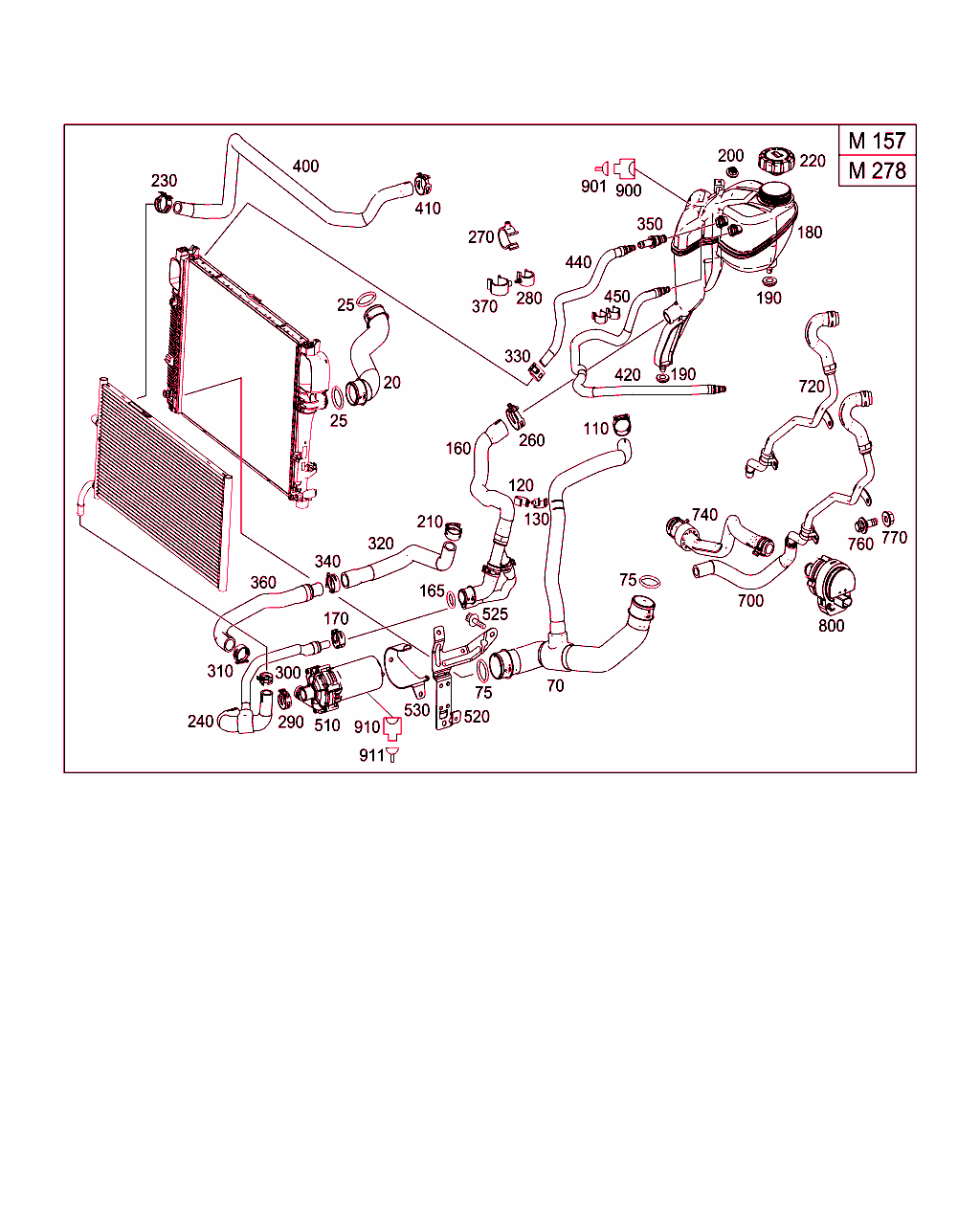

B50165000387.130710

[image]

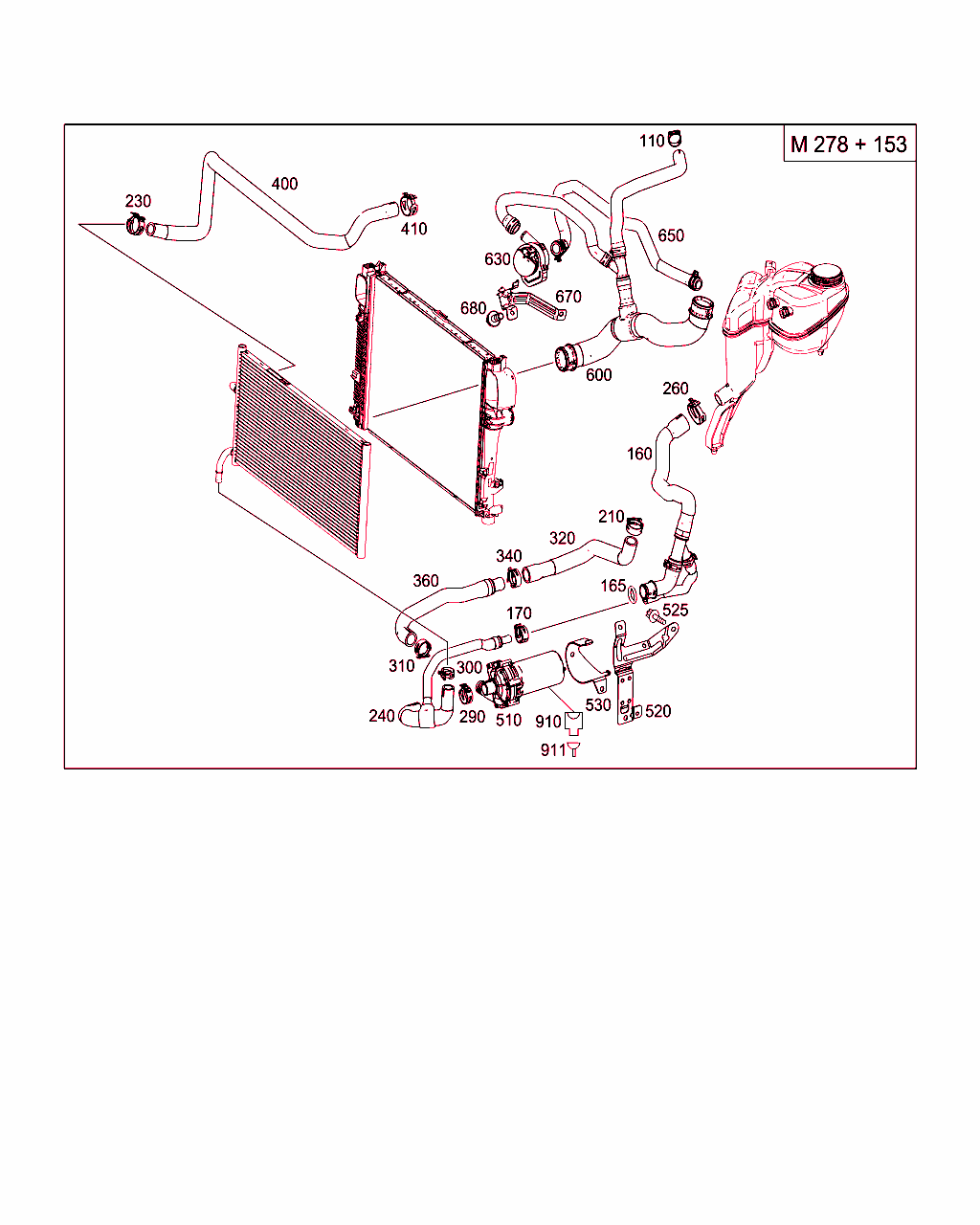

B50165000456.121203

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
40 A 221 501 10 91
クーラント・ホース
ラジエタの上部 		001
45 A 003 997 18 89
シールリング
39.3 MM

これに変更 A 026 997 67 45 		001
45 A 026 997 67 45
Oリング 001
90 A 221 501 29 91
クーラント・ホース
ラジエタ下部に 		001
95 A 026 997 67 45
Oリング 002
110 A 230 995 01 05
タイプ・クリップ
ホース / ラジエタ下部
24.0/26.8 MM 		001
150 A 221 501 55 84
ホース
エクスパンション・タンクに取り付けるフィラ・ホース

[002]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
155 A 003 997 17 89
シールリング
21.35 MM 		001
180 A 221 500 03 49
リザーバ
エクスパンション・タンク 		001
190 A 201 504 01 12
エラストマ成形ピース
ブラケットに取り付けるエクスパンション・タンクの固定用ツール 		002
200 A 003 990 53 51
ナット
ブラケットに取り付けるエクスパンション・タンクの固定用ツール
M6 		001
220 A 000 501 82 15
ラジエタ・キャップ
エクスパンション・タンクに

これに変更 A 210 501 06 15

ﾌｯﾄﾉｰﾄ解説
[007]
次の車台番号以前の車両には古い部品番号のものを使用すること

[008]まで ｼｬｼ: A 434767 => まで 日付: 31/08/2011
 		001
220 A 210 501 06 15
キャップ
エクスパンション・タンクに 		001
260 A 230 995 02 05
タイプ・クリップ
エクスパンション・タンクに取り付けるフィラ・ホース
29/34 MM 		001
330 A 140 995 04 05
タイプ・クリップ
ラジエタに取り付けるベンチレーション・ライン
14/12 MM 		001
350 A 003 997 06 89
プラグ・コネクタ
ラジエタに取り付けるベンチレーション・ライン 		001
440 A 221 501 17 25
ブリーダ・ライン
エクスパンション・タンクとラジエタの間 		001
900 A 168 545 30 28
ハウジング
クーラント・レベル・スイッチ
2-PIN COD.B;SLK2.8;S41 		001
901 A 009 545 81 26
コンタクト・ソケット
クーラント・レベル・スイッチ
0.75-1.0 MM2 SLK2.8;S41 		NB
910 A 230 540 00 81
クラッチ
ウォータ・ポンプ
2-PIN MQS;M44 		NB
911 A 008 545 63 26
コンタクト・ソケット
ウォータ・ポンプ
0.5-0.75 MM2 MQS 		NB
