一覧

S セダン、ロング
222.178 => S63 AMG 4-MATIC
M: 157985
GA: 722971

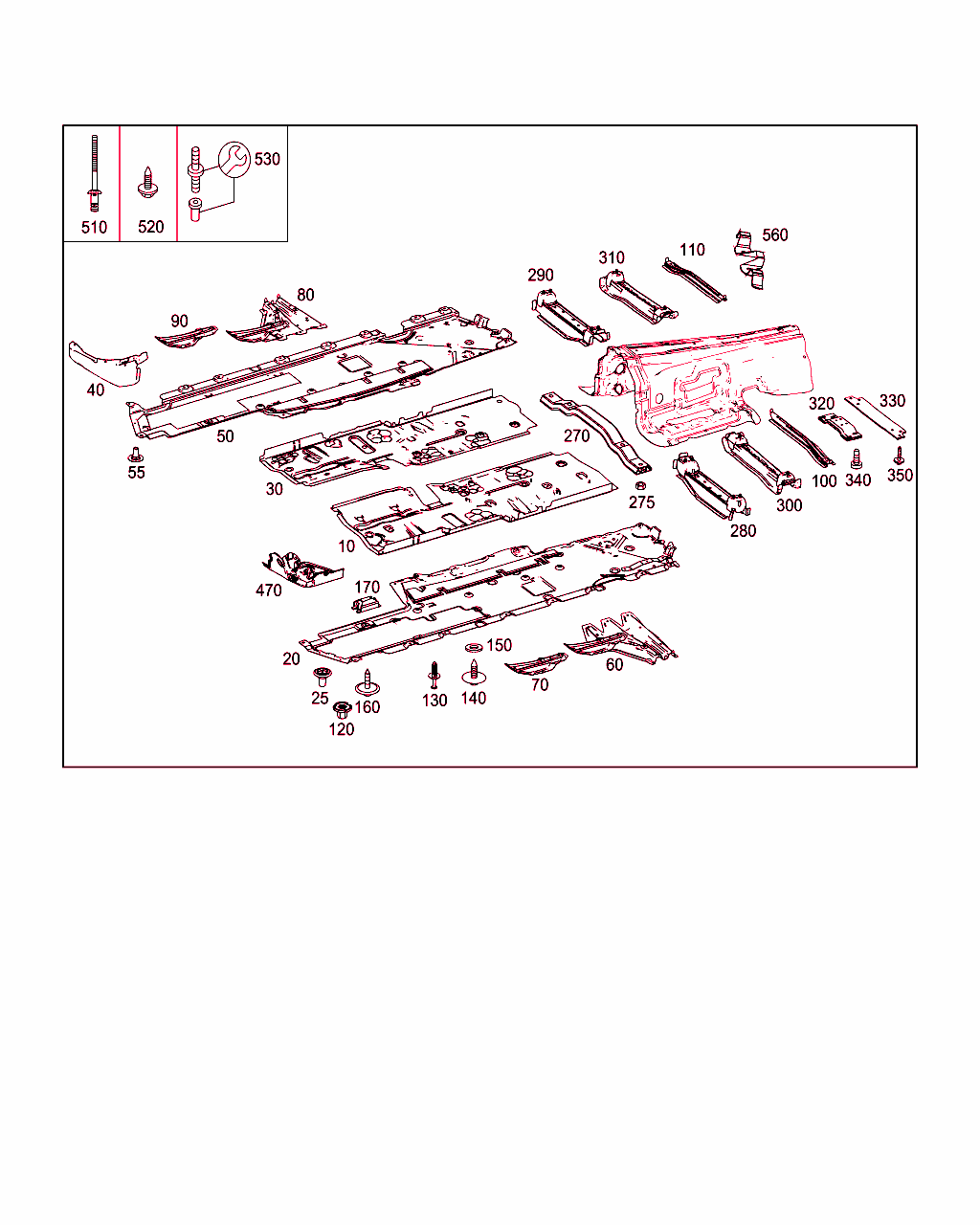

Schema

B61015000233.150320

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 222 610 01 78
メインフロア
左 		001
20 A 222 680 13 07
サブストラクチャカバー
左メイン・フロア

これに変更 A 222 680 76 07

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: A => まで 日付: 26/04/2018
[004]まで ｼｬｼ: L 011405 => まで 日付: 30/04/2018 (CKD)
[005]まで ｼｬｼ: V 002250 => まで 日付: 30/04/2018 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
20 A 222 680 76 07
サブストラクチャカバー
左メイン・フロア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
25 A 210 990 01 50
ヘキサゴン・ナット
アンダ・フロア・ライニング固定用ツール
5 MM 		004
30 A 222 610 02 78
メインフロア
右 		001
50 A 222 680 14 07
サブストラクチャカバー
右メイン・フロア

これに変更 A 222 680 77 07

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: A => まで 日付: 26/04/2018
[004]まで ｼｬｼ: L 011405 => まで 日付: 30/04/2018 (CKD)
[005]まで ｼｬｼ: V 002250 => まで 日付: 30/04/2018 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
50 A 222 680 77 07
サブストラクチャカバー
右メイン・フロア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
55 A 210 990 01 50
ヘキサゴン・ナット
アンダ・フロア・ライニング固定用ツール
5 MM 		004
60 A 222 610 23 00
エンド・クロス・メンバ
左 		001
70 A 222 611 01 22
接続キャリア
左 		001
80 A 222 610 24 00
エンド・クロス・メンバ
右 		001
90 A 222 611 02 22
接続キャリア
右 		001
100 A 222 614 01 00
クロスメンバ
左 		001
110 A 222 614 02 00
クロスメンバ
右 		001
120 A 000 990 46 62
プラスチック・ナット
左カバー固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		007
120 A 000 990 46 62
プラスチック・ナット
右カバー固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		007
120 A 002 994 93 45
ヒューズ
インシュレータ / メイン・フロア
4,8MM 		002
130 A 124 990 04 92
スプレッド・リベット
アンダ・フロア・ライニング固定用ツール
6.5X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		008
130 N 910112 008000
ヘキサゴン・ナット
フレームへ
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		006
140 N 000000 000548
鉄板ビス
シールド・プレートに
4.8X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 413/398/419
ｺｰﾄﾞ日付指定名称
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[398]20101021可変透過ガラス・ルーフ
[419]20090806ソーラ・モジュール
 		002
140 N 000000 000548
鉄板ビス
右シールド・プレートに
4.8X16 		001
140 N 000000 000548
鉄板ビス
左シールド・プレートに
4.8X16 		001
140 N 000000 005944
6角丸頭ボルト
フロア・プレート固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07/Z07+Z21
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[Z21]20081202消火器
 		026
140 N 000000 003894
6角丸頭ボルト
リヤ・フロア・プレート固定部
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		004
140 N 000000 003894
6角丸頭ボルト
リヤ・フロア・プレート固定部
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z31
ｺｰﾄﾞ日付指定名称
[Z31]20130802公用セダンFVV PULLMAN防弾仕様
 		004
140 N 910105 008005
6角ボルト
リヤ・フロア・プレート固定部
M8X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		004
140 N 000000 004036
6角丸頭ボルト
リヤ・フロア・プレート固定部
M8X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		006
150 N 000000 003337
ウインドウ
シールド固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 413/398/419
ｺｰﾄﾞ日付指定名称
[413]20071210パノラミック・スライディング・ルーフ/ガラス・ルーフ
[398]20101021可変透過ガラス・ルーフ
[419]20090806ソーラ・モジュール
 		002
150 N 000000 003337
ウインドウ
右シールド固定部 		001
150 N 000000 003337
ウインドウ
左シールド固定部 		001
160 A 001 990 60 36
ヘキサゴン鉄板ビス
サイド・メンバのカバー
4.8X19 		004
170 A 001 990 22 56
クリップ・ナット
サイド・メンバのカバー 		002
270 A 222 619 00 25
補強材
トランスミッション・トンネル前部中央に 		001
275 N 000000 008270
ナット
コンソールの補強材
M10 		004
280 A 222 610 31 00
リヤ・シート・メンバ
左フロント 		001
290 A 222 610 32 00
リヤ・シート・メンバ
右フロント 		001
300 A 222 610 33 00
リヤ・シート・メンバ
左リヤ 		001
310 A 222 610 34 00
リヤ・シート・メンバ
右リヤ 		001
320 A 222 619 01 25
補強材
センタ・トンネルのプロペラシャフト・ベアリング

[012]まで ｼｬｼ: A => まで 日付: 10/01/2018
 		001
320 A 222 610 82 01
補強材
センタ・トンネルのプロペラシャフト・ベアリング

[012]まで ｼｬｼ: A => まで 日付: 10/01/2018
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 598
ｺｰﾄﾞ日付指定名称
[598]19951002サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20060209サイドおよびリヤ・ウインドウ用 WD 緑色ガラス、ESG
20170426ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
20170712ガソリンエンジンパティキュレートフィルタ (OPF) 、センサ付
 		001
320 A 222 619 14 00
補強材
センタ・トンネルのプロペラシャフト・ベアリング

[013]から ｼｬｼ: A => から 日付: 10/01/2018
[014]から ｼｬｼ: L 000001 => から 日付: 30/06/2013 (CKD)
[015]から ｼｬｼ: V 000001 => から 日付: 30/06/2013 (CKD)
 		001
320 A 222 619 01 25
補強材
センタ・トンネルのプロペラシャフト・ベアリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z19/Z31
ｺｰﾄﾞ日付指定名称
[Z19]20080605公用車 FVV PULLMAN
[Z31]20130802公用セダンFVV PULLMAN防弾仕様
 		002
330 A 222 619 02 25
補強材
/ 運転席フロア・トンネル 		001
340 A 002 990 86 03
アウタ6角丸頭ボルト
トンネルに取り付ける補強材
M8X35 		004
350 N 000000 006343
6角丸頭ボルト
補強材 / リヤ・トンネル
M10X25 		006
510 A 000 991 76 32
ブラインド・リベット
リペア・ソリューション
6,4 X 12MM / 1-3,5MM

ﾌｯﾄﾉｰﾄ解説
[016]
修理インフォメーションはWISを参照のこと。補足インフォメーションはテクニカル・マーケット・サポートから入手
 		NB
510 A 000 991 54 32
ブラインド・リベット
補強材左側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		007
510 A 000 991 53 32
ブラインド・リベット
補強材左側下部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
510 A 000 991 54 32
ブラインド・リベット
補強材右側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		007
510 A 000 991 53 32
ブラインド・リベット
補強材左側後部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		010
510 A 000 991 53 32
ブラインド・リベット
補強材右側下部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
510 A 000 991 53 32
ブラインド・リベット
補強材右側後部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		010
510 A 000 991 54 32
ブラインド・リベット
補強材左側前部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		010
510 A 000 991 54 32
ブラインド・リベット
補強材右側前部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		010
510 A 000 991 54 32
ブラインド・リベット
レインフォースをサイド・メンバに、左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
510 A 000 991 54 32
ブラインド・リベット
レインフォースをサイド・メンバに、右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
520 A 000 990 84 11
ラウンド・ヘッド・ボルト
固定用ツール 		042
530 A 000 990 12 10
ボルト
パッケージ 		NB
560 A 222 610 21 01
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		002
