一覧

S セダン、ロング
222.178 => S63 AMG 4-MATIC
M: 157985
GA: 722971

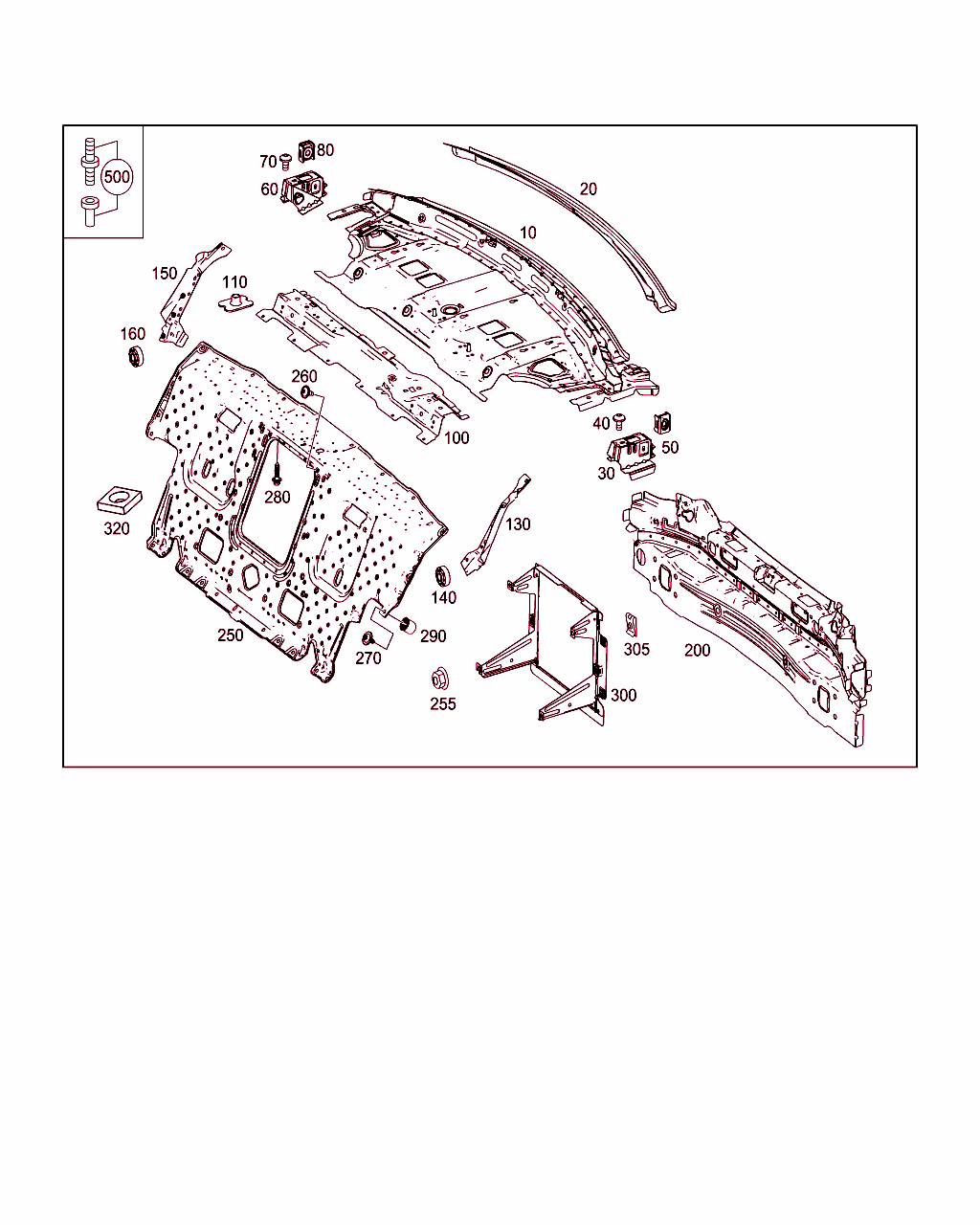

Schema

B64015000134.170323

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 222 640 00 60
リアパネル
上

これに変更 A 222 640 42 00

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること

[003]まで ｼｬｼ: A => まで 日付: 18/05/2016
[004]まで ｼｬｼ: L 010265 => まで 日付: 31/05/2017 (CKD)
[005]まで ｼｬｼ: V 001673 => まで 日付: 31/05/2017 (CKD)
 		001
10 A 222 640 42 00
リアパネル
上 		001
20 A 222 647 01 01
リヤ・センタ・ピース
リヤ・ウォール 		001
30 A 222 640 07 83
フォーム・ピース
リヤ・ウォール左側 		001
40 N 000000 002575
6角丸頭ボルト
左ベアリング・ブラケット
M8X16 		001
50 A 001 990 09 56
ケージ・ナット
左ベアリング・ブラケット
M8 		001
60 A 222 640 08 83
フォーム・ピース
リヤ・ウォール右側 		001
70 N 000000 002575
6角丸頭ボルト
右ベアリング・ブラケット
M8X16 		001
80 A 001 990 09 56
ケージ・ナット
右ベアリング・ブラケット
M8 		001
100 A 222 640 00 14
クロスメンバ
リヤ・ウォール 		001
110 A 126 984 00 25
板金溶接ナット
クロス・メンバへ 		004
130 A 222 640 00 31
リテーナ
リヤ・ウォール左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
130 A 222 646 42 00
マウンティング・プレート
リヤ・ウォール左側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 308+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z07]20080130B7 防弾仕様、防弾車
 		001
140 N 000000 003264
パンチ・ナット
左マウント
M6 		004
140 N 910112 008000
ヘキサゴン・ナット
ストリップ固定用ツール
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		006
140 N 910112 008001
ヘキサゴン・ナット
ストリップ固定用ツール
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 308+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z07]20080130B7 防弾仕様、防弾車
 		004
150 A 222 640 01 31
リテーナ
リヤ・ウォール右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
150 A 222 646 43 00
マウンティング・プレート
リヤ・ウォール右側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 308+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z07]20080130B7 防弾仕様、防弾車
 		001
160 N 000000 003264
パンチ・ナット
右マウント
M6 		004
200 A 222 640 33 00
リヤ・センタ・ピース
下 		001
250 A 222 646 06 30
リアパネル
下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
250 A 222 646 07 30
リアパネル/ブラケット
下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07+223+804/-Z07+223+805/-Z07+223+806/-Z07+223+807/-Z07+224+804/-Z07+224+805/-Z07+224+806/-Z07+224+807/-Z07+453+804/-Z07+453+805/-Z07+453+806/-Z07+453+807
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[223]19961031リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
20071210リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
[224]19961031リヤ・セパレート・シートおよび電動ヘッドレスト
20071210リヤ・セパレート・シート
[453]20101112ベッド機能付きシート
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
250 A 222 646 07 30
リアパネル/ブラケット
下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z07+223+808/-Z07+223+809/-Z07+223+800/-Z07+223+801/-Z07+223+802/-Z07+224+808/-Z07+224+809/-Z07+224+800/-Z07+224+801/-Z07+224+802/-Z07+453+808/-Z07+453+809/-Z07+453+800/-Z07+453+801/-Z07+453+802
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[223]19961031リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
20071210リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
[224]19961031リヤ・セパレート・シートおよび電動ヘッドレスト
20071210リヤ・セパレート・シート
[453]20101112ベッド機能付きシート
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
 		001
250 A 222 646 05 38
リテーナ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
250 A 222 646 06 38
リテーナ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		001
255 N 910112 006001
ヘキサゴン・ナット
左マウント
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		004
255 N 910112 006001
ヘキサゴン・ナット
右マウント
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		004
255 N 913023 006001
ナット
ホールディング・レール固定部
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		002
255 N 910112 008001
ヘキサゴン・ナット
保護プレートに
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 308+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z07]20080130B7 防弾仕様、防弾車
 		005
255 N 910112 008001
ヘキサゴン・ナット
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		004
255 N 910112 008001
ヘキサゴン・ナット
保護プレートに
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		007
255 N 910112 006002
ヘキサゴン・ナット
保護プレートに
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 308+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z07]20080130B7 防弾仕様、防弾車
 		006
255 N 910112 008001
ヘキサゴン・ナット
保護プレート固定部
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 308+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z07]20080130B7 防弾仕様、防弾車
 		001
255 N 910112 008001
ヘキサゴン・ナット
ストリップ固定用ツール
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 308+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z07]20080130B7 防弾仕様、防弾車
 		001
260 A 211 984 03 29
ボルト
リヤ・インシュレータ
M6X16 		002
270 A 011 990 69 04
ラウンド・ヘッド・ボルト
リヤ・インシュレータ
M6X15 		026
280 A 001 990 17 11
ヘクサロビュラ・ボルト
ホルダ / リヤ・パネル
7X25 		002
280 A 001 990 17 11
ヘクサロビュラ・ボルト
ホルダ / リヤ・パネル
7X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 282
ｺｰﾄﾞ日付指定名称
[282]19951002スキー・バッグ
20071210分割可倒式シート、リヤのアームレスト経由
 		004
280 A 001 990 17 11
ヘクサロビュラ・ボルト
ホルダ / リヤ・パネル
7X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 308
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
 		004
280 N 000000 000276
6角丸頭ボルト
保護プレート固定部
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		024
280 N 000000 001157
6角丸頭ボルト
保護プレートをリヤ・パネルに
M10X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		004
280 N 000000 004321
6角丸頭ボルト
/ センタ・リヤ・ウォール
M8X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		004
280 N 304017 008024
6角ボルト
保護プレート固定部
M8X25-10.9
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -308+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z07]20080130B7 防弾仕様、防弾車
 		002
280 N 000000 000276
6角丸頭ボルト
保護プレートをリヤ・パネルに
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		004
280 N 000000 000276
6角丸頭ボルト
/ リヤ・ウォール内側
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		006
280 N 000000 000276
6角丸頭ボルト
保護プレート固定部
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07/308+Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
 		004
280 N 000000 000276
6角丸頭ボルト
保護プレート固定部
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 308+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z07]20080130B7 防弾仕様、防弾車
 		006
280 N 000000 003765
6角丸頭ボルト
保護プレート固定部
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 308+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z07]20080130B7 防弾仕様、防弾車
 		012
290 A 001 982 39 09
保護キャップ
ラウンド・ヘッド・ボルト用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -223-224-Z07
ｺｰﾄﾞ日付指定名称
[223]19961031リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
20071210リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
[224]19961031リヤ・セパレート・シートおよび電動ヘッドレスト
20071210リヤ・セパレート・シート
[Z07]20080130B7 防弾仕様、防弾車
 		004
300 A 222 642 00 00
ホルダー
リヤ・ウォール 		001
300 A 222 642 03 00
ホールディング・レール
リヤ・ウォールに取り付け
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -308-Z31+Z07
ｺｰﾄﾞ日付指定名称
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
[Z31]20130802公用セダンFVV PULLMAN防弾仕様
[Z07]20080130B7 防弾仕様、防弾車
 		001
300 A 222 640 00 00
ホルダー
リヤ・ウォール

[006]まで ｼｬｼ: A => まで 日付: 28/02/2016
[007]まで ｼｬｼ: L 007151 => まで 日付: 28/02/2016 (CKD)
[008]まで ｼｬｼ: V 001259 => まで 日付: 28/02/2016 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 282+B01/308+B01
ｺｰﾄﾞ日付指定名称
[282]19951002スキー・バッグ
20071210分割可倒式シート、リヤのアームレスト経由
[B01]2014021148V技術
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
 		001
300 A 222 640 00 00
ホルダー
リヤ・ウォール

[006]まで ｼｬｼ: A => まで 日付: 28/02/2016
[007]まで ｼｬｼ: L 007151 => まで 日付: 28/02/2016 (CKD)
[008]まで ｼｬｼ: V 001259 => まで 日付: 28/02/2016 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 282/308
ｺｰﾄﾞ日付指定名称
[282]19951002スキー・バッグ
20071210分割可倒式シート、リヤのアームレスト経由
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
 		001
300 A 222 640 00 00
ホルダー
リヤ・ウォール

[009]から ｼｬｼ: A => から 日付: 28/02/2016
[010]から ｼｬｼ: L 007152 => から 日付: 28/02/2016 (CKD)
[011]から ｼｬｼ: V 001260 => から 日付: 28/02/2016 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 282+B01/308+B01
ｺｰﾄﾞ日付指定名称
[282]19951002スキー・バッグ
20071210分割可倒式シート、リヤのアームレスト経由
[B01]2014021148V技術
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
 		001
300 A 222 640 00 00
ホルダー
リヤ・ウォール

[009]から ｼｬｼ: A => から 日付: 28/02/2016
[012]まで ｼｬｼ: A => まで 日付: 04/05/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 282/308
ｺｰﾄﾞ日付指定名称
[282]19951002スキー・バッグ
20071210分割可倒式シート、リヤのアームレスト経由
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
 		001
300 A 222 640 35 00
ホルダー
リヤ・ウォール

[010]から ｼｬｼ: L 007152 => から 日付: 28/02/2016 (CKD)
[011]から ｼｬｼ: V 001260 => から 日付: 28/02/2016 (CKD)
[013]から ｼｬｼ: A => から 日付: 04/05/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 282/308
ｺｰﾄﾞ日付指定名称
[282]19951002スキー・バッグ
20071210分割可倒式シート、リヤのアームレスト経由
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
 		001
300 A 222 640 00 00
ホルダー
リヤ・ウォール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 223+282/223+308
ｺｰﾄﾞ日付指定名称
[223]19961031リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
20071210リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
[282]19951002スキー・バッグ
20071210分割可倒式シート、リヤのアームレスト経由
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
 		001
305 A 003 994 85 45
ばね板ナット
ブラケット
4.8/0.5-2.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 282/308
ｺｰﾄﾞ日付指定名称
[282]19951002スキー・バッグ
20071210分割可倒式シート、リヤのアームレスト経由
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
 		004
305 A 001 990 45 56
ケージ・ナット
ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 282/308
ｺｰﾄﾞ日付指定名称
[282]19951002スキー・バッグ
20071210分割可倒式シート、リヤのアームレスト経由
[308]19961104リヤ・バックレスト中央クーラ・シェルフ
20071210リヤ・クール・ボックス
 		002
320 A 222 914 11 00
サポート
リヤ・ウォールに取り付けるパネルの固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z07
ｺｰﾄﾞ日付指定名称
[Z07]20080130B7 防弾仕様、防弾車
 		002
500 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
