一覧

S セダン、ロング
221.171 => S 500 / S 550 USA / JAPAN
M: 273961
GA: 722904

Schema

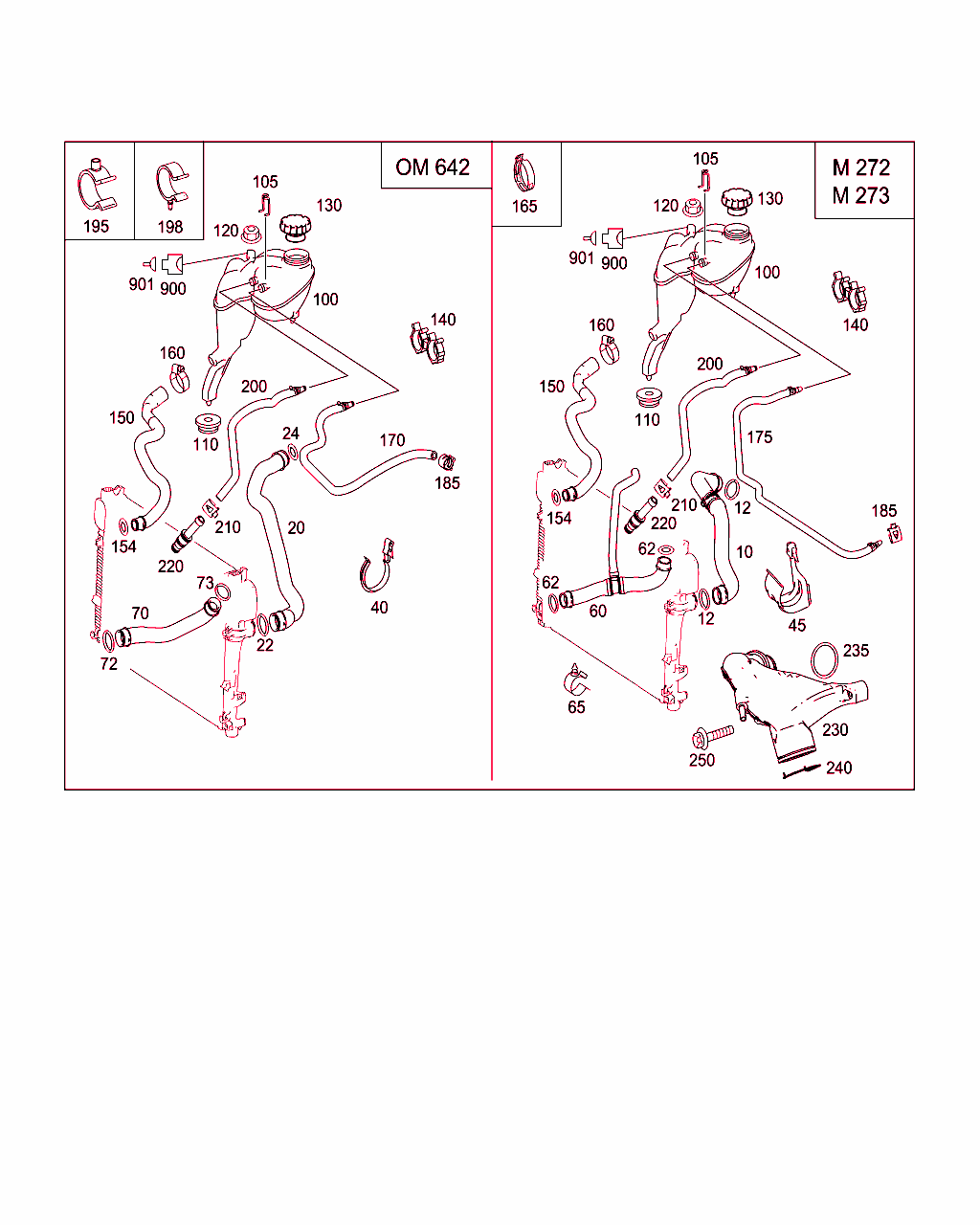

B50165000302.100921

[image]

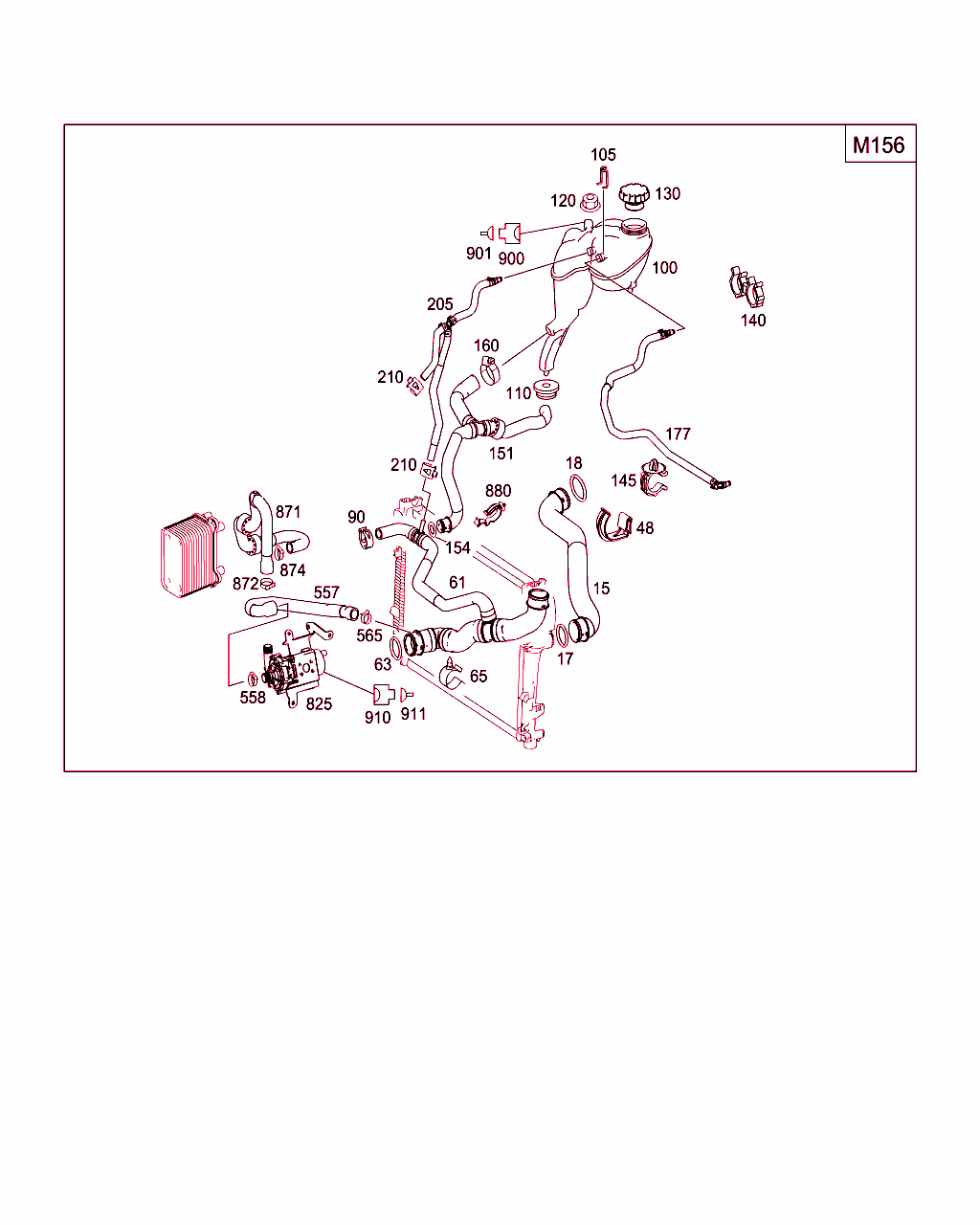

B50165000321.150210

[image]

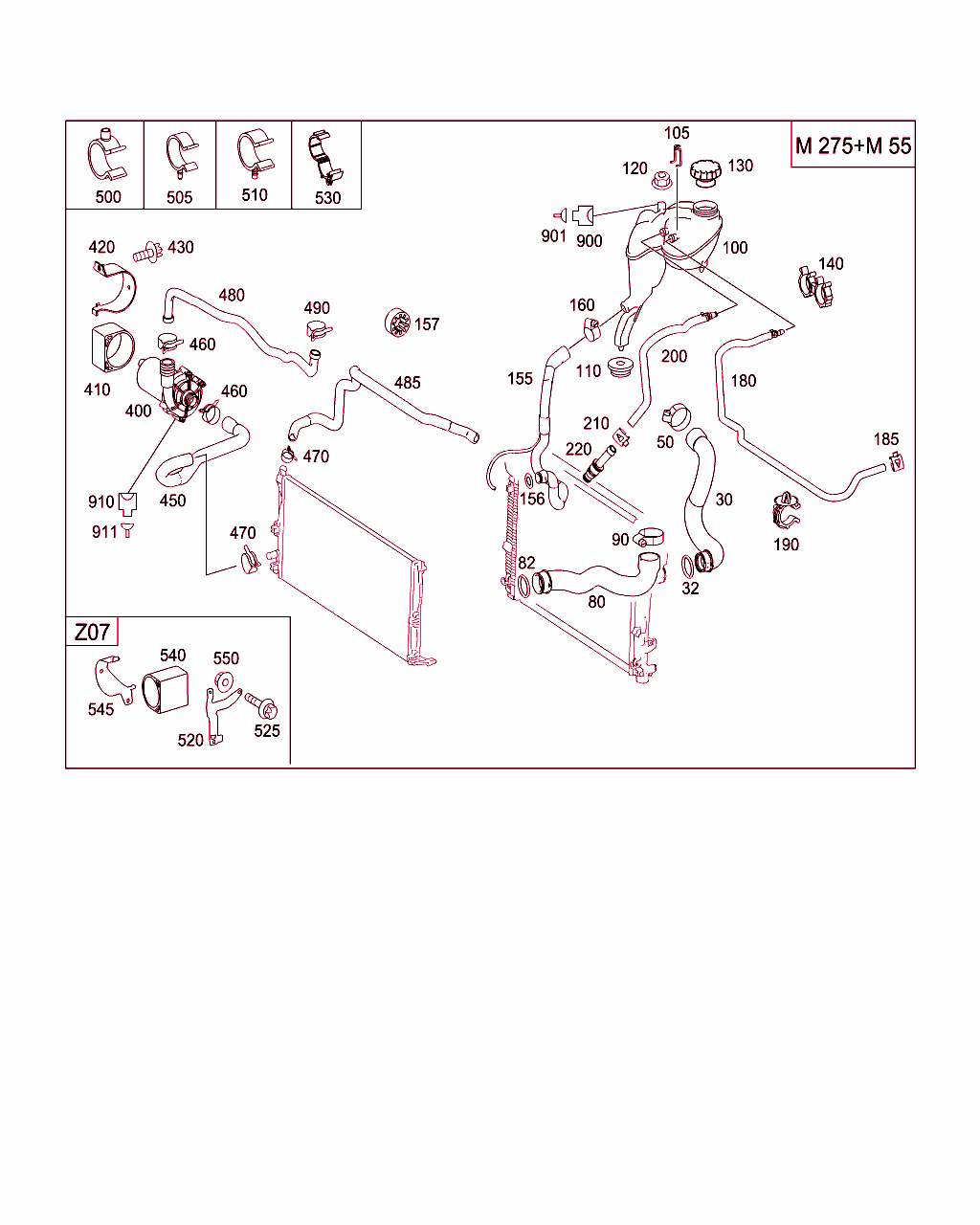

B50165000304.120117

[image]

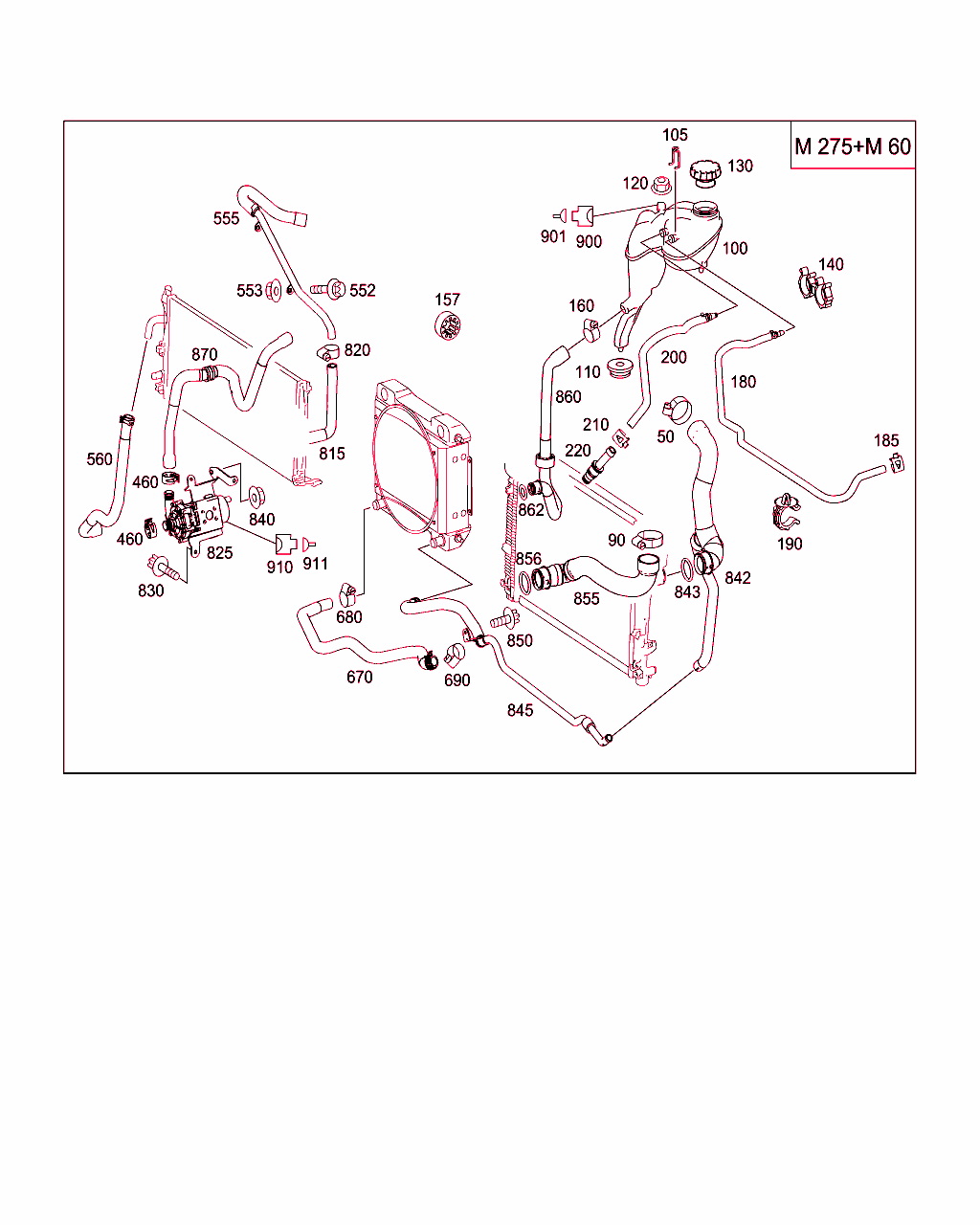

B50165000317.130128

[image]

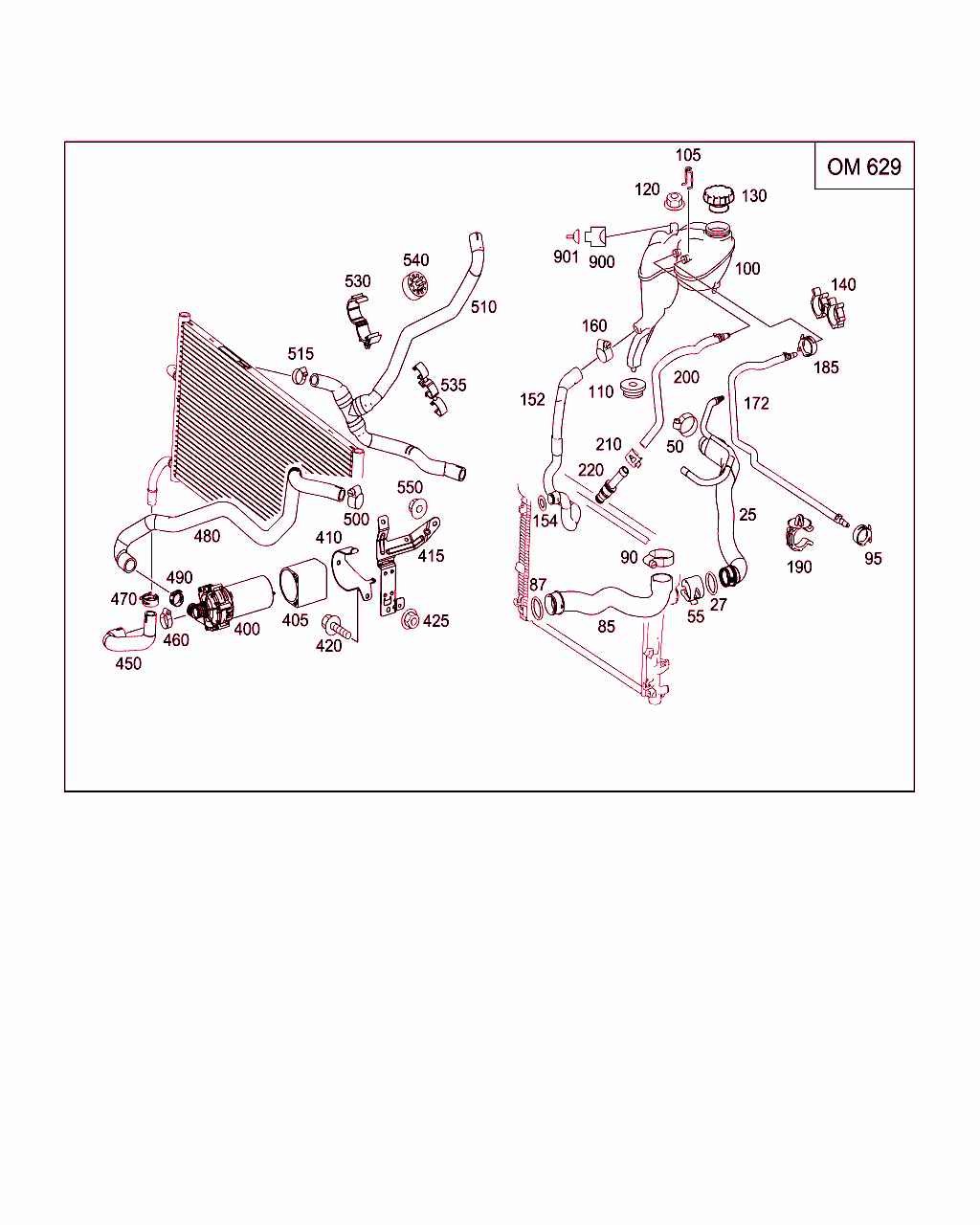

B50165000312.100921

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 221 501 49 84
ホース
ラジエタの上部

[004]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[026]から ｼｬｼ: L 005400 => から 日付: 31/05/2009 (CKD)
 		001
10 A 221 501 54 82
クーラント・ホース
ラジエタの上部

これに変更 A 221 501 37 84

[003]まで ｼｬｼ: L 005399 => まで 日付: 31/05/2009 (CKD)
[018]まで ｼｬｼ: A 290169 => まで 日付: 20/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
10 A 221 501 37 84
ホース
ラジエタの上部

[003]まで ｼｬｼ: L 005399 => まで 日付: 31/05/2009 (CKD)
[018]まで ｼｬｼ: A 290169 => まで 日付: 20/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
12 A 003 997 18 89
シールリング
左、冷却水ホース / ラジエタ
39.3 MM

これに変更 A 026 997 67 45 		001
12 A 026 997 67 45
Oリング
左、冷却水ホース / ラジエタ 		001
45 A 221 504 05 40
ホルダー
クーラント・ホース上部に 		001
60 A 221 501 55 82
クーラント・ホース
ラジエタ下部に

これに変更 A 221 501 68 84

ﾌｯﾄﾉｰﾄ解説
[012]
次の車台番号以前の車両には古い部品番号のものを使用すること

[043]まで ｼｬｼ: A 257231 => まで 日付: 31/07/2008
[044]まで ｼｬｼ: L 004217 => まで 日付: 31/07/2008 (CKD)
 		001
60 A 221 501 68 84
ホース
ラジエタ下部に 		001
60 A 221 501 56 82
ホース
ラジエタ下部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20001221カナダ仕様
 		001
62 A 003 997 18 89
シールリング
右、冷却水ホース / ラジエタ
39.3 MM

これに変更 A 026 997 67 45 		001
62 A 026 997 67 45
Oリング
右、冷却水ホース / ラジエタ 		001
62 A 003 997 18 89
シールリング
右クーラント・ホースをウォータ・ポンプに取り付ける
39.3 MM

これに変更 A 026 997 67 45 		001
62 A 026 997 67 45
Oリング
右クーラント・ホースをウォータ・ポンプに取り付ける 		001
95 A 230 995 01 05
タイプ・クリップ
ホース / ラジエタ下部
24.0/26.8 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 043+B03
ｺｰﾄﾞ日付指定名称
[043]19951209交換ボディ用コントロール・コード
20070906SERIENVERSUCH NEUER MOTOR M278
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001
95 A 000 995 45 65
クランピング・ブラケット
ダブル
22-24/ 12 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 043+B03
ｺｰﾄﾞ日付指定名称
[043]19951209交換ボディ用コントロール・コード
20070906SERIENVERSUCH NEUER MOTOR M278
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001
95 A 110 995 01 65
クランピング・ブラケット
19 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 043+B03
ｺｰﾄﾞ日付指定名称
[043]19951209交換ボディ用コントロール・コード
20070906SERIENVERSUCH NEUER MOTOR M278
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001
100 A 221 500 03 49
リザーバ
エクスパンション・タンク 		001
105 A 007 993 40 01
キャッチ・スプリング
エクスパンション・タンクに
8.8 MM 		002
110 A 201 504 01 12
エラストマ成形ピース
ブラケットに取り付けるエクスパンション・タンクの固定用ツール 		002
120 A 003 990 53 51
ナット
ブラケットに取り付けるエクスパンション・タンクの固定用ツール
M6 		001
130 A 210 501 07 15
シール・キャップ
エクスパンション・タンクに

これに変更 A 000 501 82 15

[049]まで ｼｬｼ: A 434767 => まで 日付: 31/08/2011
[050]まで ｼｬｼ: L 009347 => まで 日付: 31/08/2011 (CKD)
 		001
130 A 000 501 82 15
ラジエタ・キャップ
エクスパンション・タンクに

これに変更 A 210 501 06 15

ﾌｯﾄﾉｰﾄ解説
[012]
次の車台番号以前の車両には古い部品番号のものを使用すること

[049]まで ｼｬｼ: A 434767 => まで 日付: 31/08/2011
[050]まで ｼｬｼ: L 009347 => まで 日付: 31/08/2011 (CKD)
 		001
130 A 210 501 06 15
キャップ
エクスパンション・タンクに 		001
140 A 001 995 27 65
クランピング・ブラケット
エンジンに取り付け
14-16 MM 		001
150 A 221 501 02 82
ホース
エクスパンション・タンクに取り付けるフィラ・ホース

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
[003]まで ｼｬｼ: L 005399 => まで 日付: 31/05/2009 (CKD)
 		001
150 A 221 501 55 84
ホース
エクスパンション・タンクに取り付けるフィラ・ホース

[004]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[006]から ｼｬｼ: L 008976 => から 日付: 31/05/2011 (CKD)
 		001
154 A 003 997 16 89
シールリング
クーラント・ホース
21,35MM 		001
160 A 230 995 02 05
タイプ・クリップ
エクスパンション・タンクに取り付けるフィラ・ホース
29/34 MM 		001
165 A 230 995 01 05
タイプ・クリップ
フィード・パイプに取り付けるフィラ・ホース
24.0/26.8 MM 		001
175 A 221 501 08 25
ブリーダ・ライン
エクスパンション・タンク 		001
185 A 140 995 04 05
タイプ・クリップ
ベンチレーション・ライン
14/12 MM 		001
200 A 221 501 07 25
ブリーダ・パイプ
エクスパンション・タンクとラジエタの間

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
200 A 221 501 17 25
ブリーダ・ライン
エクスパンション・タンクとラジエタの間

[004]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[026]から ｼｬｼ: L 005400 => から 日付: 31/05/2009 (CKD)
[053]まで ｼｬｼ: A 425933 => まで 日付: 30/06/2011
[054]まで ｼｬｼ: L 008975 => まで 日付: 31/05/2011 (CKD)
 		001
205 A 221 501 07 25
ブリーダ・パイプ

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
[003]まで ｼｬｼ: L 005399 => まで 日付: 31/05/2009 (CKD)
 		001
205 A 221 501 07 25
ブリーダ・パイプ

[004]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
205 A 221 501 17 25
ブリーダ・ライン
エクスパンション・タンクとラジエタの間

[004]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[026]から ｼｬｼ: L 005400 => から 日付: 31/05/2009 (CKD)
[053]まで ｼｬｼ: A 425933 => まで 日付: 30/06/2011
[054]まで ｼｬｼ: L 008975 => まで 日付: 31/05/2011 (CKD)
 		001
210 A 140 995 04 05
タイプ・クリップ
ラジエタに取り付けるベンチレーション・ライン
14/12 MM 		001
220 A 003 997 06 89
プラグ・コネクタ
ラジエタに取り付けるベンチレーション・ライン 		001
405 A 220 997 28 81
グロメット
クーラント・ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 043+B03
ｺｰﾄﾞ日付指定名称
[043]19951209交換ボディ用コントロール・コード
20070906SERIENVERSUCH NEUER MOTOR M278
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001
410 A 221 504 13 40
ホルダー
クーラント・ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 043+B03
ｺｰﾄﾞ日付指定名称
[043]19951209交換ボディ用コントロール・コード
20070906SERIENVERSUCH NEUER MOTOR M278
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001
470 A 203 995 06 05
タイプ・クリップ
29/12MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 043+B03
ｺｰﾄﾞ日付指定名称
[043]19951209交換ボディ用コントロール・コード
20070906SERIENVERSUCH NEUER MOTOR M278
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		002
470 A 230 995 00 05
タイプ・クリップ
23/12 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 043+B03
ｺｰﾄﾞ日付指定名称
[043]19951209交換ボディ用コントロール・コード
20070906SERIENVERSUCH NEUER MOTOR M278
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001
470 A 230 995 01 05
タイプ・クリップ
24.0/26.8 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 043+B03
ｺｰﾄﾞ日付指定名称
[043]19951209交換ボディ用コントロール・コード
20070906SERIENVERSUCH NEUER MOTOR M278
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001
540 A 220 997 28 81
グロメット
クーラント・ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 043+B03
ｺｰﾄﾞ日付指定名称
[043]19951209交換ボディ用コントロール・コード
20070906SERIENVERSUCH NEUER MOTOR M278
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001
540 A 210 995 01 05
クランプ
ホース用
23-26 MM 		001
545 A 221 504 13 40
ホルダー
クーラント・ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 043+B03
ｺｰﾄﾞ日付指定名称
[043]19951209交換ボディ用コントロール・コード
20070906SERIENVERSUCH NEUER MOTOR M278
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001
900 A 168 545 30 28
ハウジング
クーラント・レベル・スイッチ
2-PIN COD.B;SLK2.8;S41 		001
901 A 009 545 81 26
コンタクト・ソケット
クーラント・レベル・スイッチ
0.75-1.0 MM2 SLK2.8;S41 		NB
910 A 230 540 00 81
クラッチ
ウォータ・ポンプ
2-PIN MQS;M44 		NB
911 A 008 545 63 26
コンタクト・ソケット
ウォータ・ポンプ
0.5-0.75 MM2 MQS 		NB
