一覧

S セダン
221.071 => S 500 / S 550 USA / JAPAN
M: 273961
GA: 722904

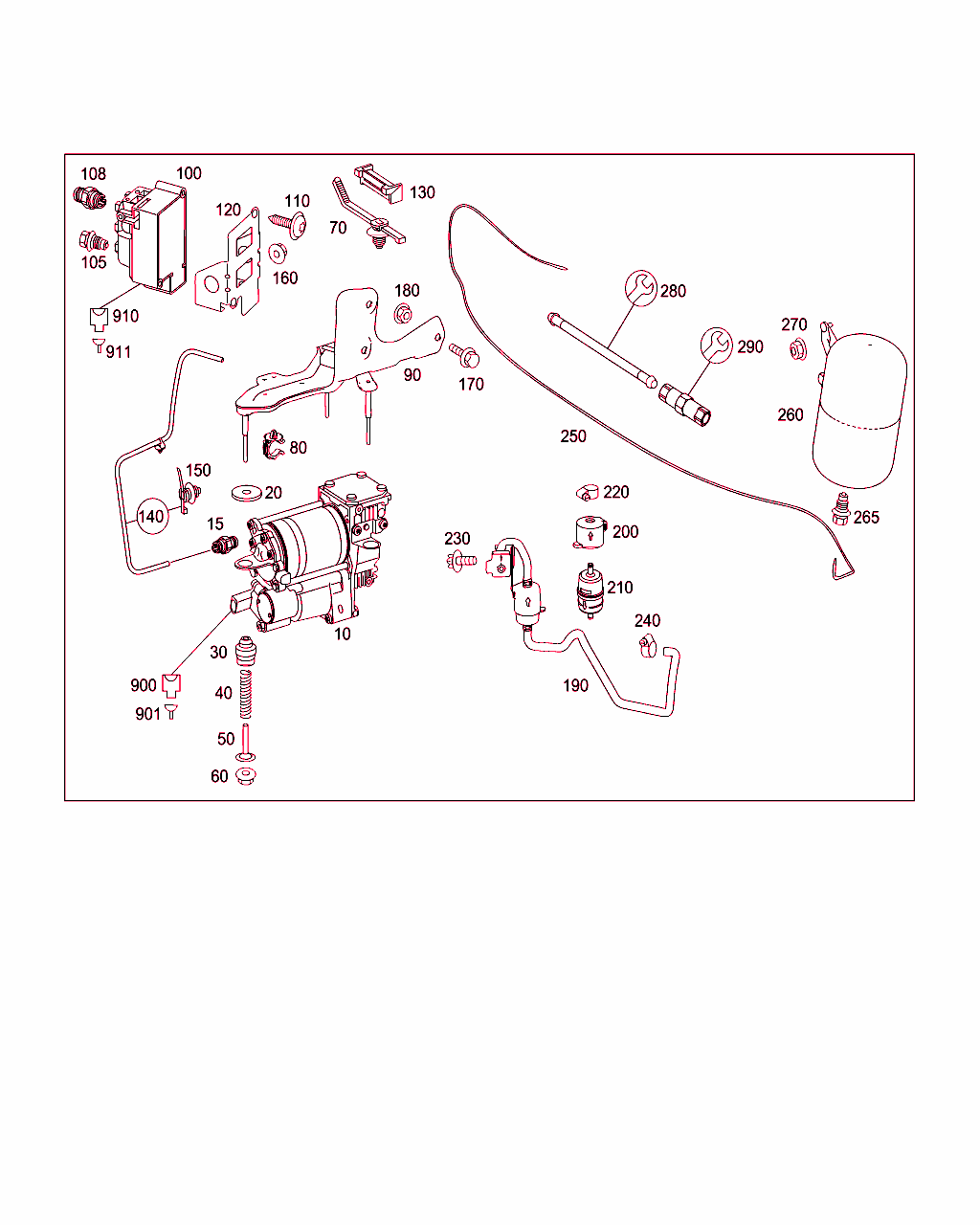

Schema

B32232000014.090930

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 221 320 03 04
コンプレッサ・ユニット
エア・サスペンション

これに変更 A 221 320 07 04

ﾌｯﾄﾉｰﾄ解説
[010]
コンプレッサを交換する場合は、基本的に制御リレーK67、構造グループ54、部品内容083エア・コンプレッサを交換してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
10 A 221 320 07 04
コンプレッサ・ユニット
エア・サスペンション

これに変更 A 221 320 16 04

ﾌｯﾄﾉｰﾄ解説
[010]
コンプレッサを交換する場合は、基本的に制御リレーK67、構造グループ54、部品内容083エア・コンプレッサを交換してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
10 A 221 320 16 04
コンプレッサ・ユニット
エア・サスペンション

これに変更 A 221 320 17 04

ﾌｯﾄﾉｰﾄ解説
[010]
コンプレッサを交換する場合は、基本的に制御リレーK67、構造グループ54、部品内容083エア・コンプレッサを交換してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
10 A 221 320 17 04
コンプレッサ
エア・サスペンション

ﾌｯﾄﾉｰﾄ解説
[010]
コンプレッサを交換する場合は、基本的に制御リレーK67、構造グループ54、部品内容083エア・コンプレッサを交換してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
15 A 221 328 00 65
コネクティングピース
プレッシャ・エア接続部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
20 A 220 327 03 76
ウインドウ
コンプレッサ・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		003
30 A 220 327 08 30
ラバー・バッファ
コンプレッサ・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		003
40 A 220 993 03 01
スプリング
コンプレッサ・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		003
50 A 220 327 02 53
スペーサチューブ
コンプレッサ・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		003
60 N 910112 005000
ヘキサゴン・ナット
コンプレッサ・マウント
M5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		003
70 A 005 997 62 90
結束バンド
ライン固定用ツール
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
80 A 000 995 96 77
ライン・ホルダ
ライン固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
90 A 221 320 02 43
ホルダー
コンプレッサに取り付けるバルブ・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
100 A 251 320 00 58
バルブ・ブロック
バルブ・ユニット

これに変更 A 212 320 03 58
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
100 A 212 320 03 58
バルブ・ブロック
バルブ・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
105 A 000 327 00 69
アダプタ
プレッシャ・エア・ラインをスプリング・ストラットおよび プレッシャ・リザーバに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		005
108 A 221 328 00 65
コネクティングピース
コンプレッサのプレッシャ・エア・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
110 A 005 990 25 12
プラスチック用平頭ボルト
バルブ・ブロック固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		002
120 A 221 320 14 43
ホルダー
バルブ・ブロック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
130 A 221 327 02 30
ラバー・バッファ
コンプレッサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
140 A 221 327 09 45
プレッシャ・ライン
コンプレッサからバルブ・ユニットへ

[011]まで ｼｬｼ: A 258233 => まで 日付: 29/08/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
140 A 221 327 30 45
ライン
コンプレッサからバルブ・ユニットへ

[012]から ｼｬｼ: A 258234 => から 日付: 29/08/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
150 A 005 997 62 90
結束バンド
プレッシャ・ライン固定用ツール
3.3 X 260 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
160 N 000000 003477
ナット
コンプレッサに取り付けるバルブ・ユニット
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
170 N 910105 008004
6角ボルト
サイド・メンバに取り付けるコンプレッサ・ユニット
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		002
170 N 910143 008002
6角丸頭ボルト
サイド・メンバに取り付けるコンプレッサ・ユニット
M8X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
180 N 000000 003175
ナット
サイド・メンバに取り付けるコンプレッサ・ユニット
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
190 A 221 320 03 69
フィルタ
エア・サスペンション・コンプレッサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
200 A 211 327 00 11
リング
エア・クリーナ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
210 A 220 320 00 69
フィルタ
エア・クリーナ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
220 A 140 995 01 05
タイプ・クリップ
エア・クリーナに取り付けるホース
14.7-16.5 MM/ 12 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		002
230 N 910143 006001
6角丸頭ボルト
クロス・メンバに取り付けるエア・クリーナ
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
240 A 140 995 01 05
タイプ・クリップ
コンプレッサに取り付けるホース
14.7-16.5 MM/ 12 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
250 A 221 327 16 45
プレッシャ・ライン
コンプレッサからリザーバへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
260 A 221 320 00 15
プレッシャ・リザーバ
エア・サスペンション・コンプレッサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
265 A 000 327 03 69
接続プレート
プレッシャ・ラインをプレッシャ・リザーバに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
270 N 000000 003175
ナット
プレッシャ・リザーバ固定用ツール
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		002
280 A 220 327 10 45
ライン
修理実施
1520MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
290 A 000 327 01 69
アダプタ
修理実施
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		NB
900 A 168 545 36 28
ハウジング
エア・サスペンション・コンプレッサ
2-PIN SLK2.8;A9/1 M1 		001
900 A 168 545 29 28
ハウジング
エア・サスペンション・コンプレッサ
2-PIN SLK2.8;A9/1 Y1 		001 L
900 A 168 545 29 28
ハウジング
エア・サスペンション・コンプレッサ
2-PIN SLK2.8;A9/1 Y1 		001 R
901 A 000 540 41 05
電気ケーブル
エア・サスペンション・コンプレッサ
4.0 MM2 SLK AG;A9/1 M1

ﾌｯﾄﾉｰﾄ解説
[013]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 009 545 81 26
コンタクト・ソケット
エア・サスペンション・コンプレッサ
0.75-1.0 MM2 SLK2.8;A9/1 Y1 		NB L
901 A 009 545 81 26
コンタクト・ソケット
エア・サスペンション・コンプレッサ
0.75-1.0 MM2 SLK2.8;A9/1 Y1 		NB R
901 A 000 545 71 80
シーリング・リング
エア・サスペンション・コンプレッサ
1.1-2.1 MM;A9/1 Y1 		NB L
901 A 000 545 71 80
シーリング・リング
エア・サスペンション・コンプレッサ
1.1-2.1 MM;A9/1 Y1 		NB R
910 A 046 545 89 28
プラグ
レベル・コントロール・バルブ・ユニット
10-PIN MT2;Y36/6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
911 A 015 545 72 26
コンタクト・スプリング
レベル・コントロール・バルブ・ユニット
0.2-0.5 MM2 MT2;Y36/6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		NB
911 A 015 545 73 26
コンタクト・スプリング
レベル・コントロール・バルブ・ユニット
0.5-1.0 MM2 MT2;Y36/6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		NB
911 A 003 997 77 49
シーリング・リング
バルブ・ユニット
Y36/6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		NB
911 A 002 997 60 86
ダミー・プラグ
レベル・コントロール
Y36/6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -487
ｺｰﾄﾞ日付指定名称
[487]20001221ABC サスペンション (アクティブ・ボディ・コントロール)
 		NB
