一覧

S セダン
221.071 => S 500 / S 550 USA / JAPAN
M: 273961
GA: 722904

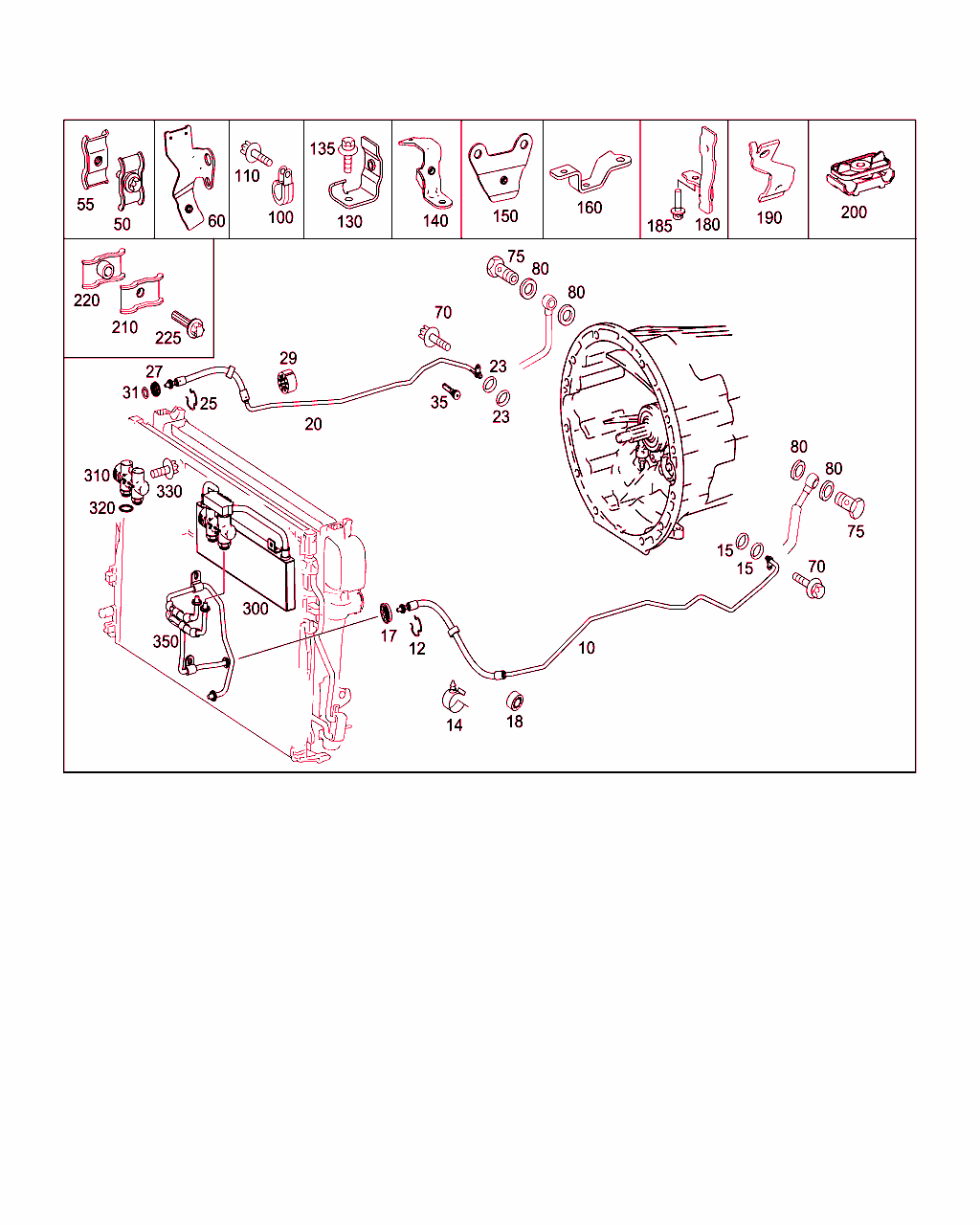

Schema

B50600000080.131014

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 221 270 01 96
オイル・ライン
トランスミッションから左オイル・クーラへ

これに変更 A 221 270 27 96

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
10 A 221 270 27 96
ライン
トランスミッションからオイル・クーラへ

これに変更 A 221 270 53 96

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
10 A 221 270 53 96
ライン
トランスミッションからオイル・クーラへ

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
 		001
10 A 221 270 47 96
オイル・ライン
トランスミッションからオイル・クーラへ

[003]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
12 A 000 993 13 02
キャッチ・スプリング
調整ナット用ロック 		002
15 A 019 997 58 45
Oリング
左オイル・ライン 		002
17 A 000 998 36 23
保護キャップ
左オイル・ライン

これに変更 A 000 998 84 23 		001
17 A 000 998 84 23
プロテクト・キャップ
左オイル・ライン 		001
20 A 221 270 02 96
ライン
オイル・クーラからトランスミッションへ

[062]まで ｼｬｼ: A => まで 日付: 14/03/2007
 		001
20 A 221 270 28 96
オイル・ライン
オイル・クーラからトランスミッションへ

これに変更 A 221 270 54 96

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
[063]から ｼｬｼ: A => から 日付: 14/03/2007
 		001
20 A 221 270 54 96
ライン
オイル・クーラからトランスミッションへ

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
[063]から ｼｬｼ: A => から 日付: 14/03/2007
 		001
20 A 221 270 73 96
オイル・ライン
オイル・クーラからトランスミッションへ

[003]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
23 A 019 997 58 45
Oリング
右オイル・ライン 		002
25 A 000 993 13 02
キャッチ・スプリング
調整ナット用ロック 		002
27 A 000 998 36 23
保護キャップ
右オイル・ライン

これに変更 A 000 998 84 23 		001
27 A 000 998 84 23
プロテクト・キャップ
右オイル・ライン 		001
31 A 019 997 60 45
Oリング
右オイル・ライン
9.25X1.78 		001
50 A 002 995 88 01
マウンティング・クランプ
トルク・コンバータ・ハウジングに取り付けるオイル・ライン 		001
50 A 002 995 88 01
マウンティング・クランプ
オイル・パン右側に取り付けるオイル・ライン 		001
50 A 002 995 88 01
マウンティング・クランプ
オルタネータ・ブラケットのオイル・ライン 		002
60 A 221 277 10 40
ホルダー
トルク・コンバータ・ハウジングに取り付けるオイル・ライン 		001
70 N 000000 001116
6角丸頭ボルト
ハウジングに取り付けるオイル・ライン
M6X19 		002
75 N 000000 003036
中空ボルト
ハウジングに取り付けるオイル・ライン 		002
80 A 000 017 12 60
シール・リング
ハウジングに取り付けるオイル・ライン
14X18

これに変更 A 000 271 11 60 		004
80 A 000 271 11 60
シールリング
ハウジングに取り付けるオイル・ライン
14X18 		004
100 A 000 995 92 42
ホルダ・シェル
オイル・パンに取り付ける左オイル・ライン 		002
110 N 000000 001114
6角丸頭ボルト
トランスミッションに取り付けるオイル・ライン
M6X15 		002
110 N 000000 001114
6角丸頭ボルト
オイル・パン右側に取り付けるオイル・ライン
M6X15 		001
140 A 221 277 06 40
ホルダー
オイル・パンに取り付けるオイル・ライン

これに変更 A 221 277 16 40

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること

[068]まで ｼｬｼ: A 136757 => まで 日付: 10/03/2007
 		001
140 A 221 277 16 40
ホルダー
オイル・パンに取り付けるオイル・ライン 		001
150 A 221 277 07 40
ホルダー
オルタネータ固定用ツール 		001
300 A 221 500 31 00
オイル・クーラ
トランスミッション・オイル・クーラ

これに変更 A 221 500 40 00

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
[010]から ｼｬｼ: A 216555 => から 日付: 20/02/2008 除外したﾓﾃﾞﾙｲﾔｰ: P A 205433
 		001
300 A 221 500 40 00
オイル・クーラ
トランスミッション・オイル・クーラ

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
[010]から ｼｬｼ: A 216555 => から 日付: 20/02/2008 除外したﾓﾃﾞﾙｲﾔｰ: P A 205433
 		001
300 A 221 500 22 00
オイル・クーラ
トランスミッション・オイル・クーラ

[008]から ｼｬｼ: A 097051 => から 日付: 31/10/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[009]まで ｼｬｼ: A 216554 => まで 日付: 20/02/2008 除外したﾓﾃﾞﾙｲﾔｰ: MA 205433
 		001
300 A 221 500 32 00
オイル・クーラ

[003]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
310 A 164 501 00 65
サーモスタット

[009]まで ｼｬｼ: A 216554 => まで 日付: 20/02/2008 除外したﾓﾃﾞﾙｲﾔｰ: MA 205433
 		001
310 A 000 501 06 65
サーモスタット

これに変更 A 000 501 07 65

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
[010]から ｼｬｼ: A 216555 => から 日付: 20/02/2008 除外したﾓﾃﾞﾙｲﾔｰ: P A 205433
 		001
310 A 000 501 07 65
サーモスタット

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
[010]から ｼｬｼ: A 216555 => から 日付: 20/02/2008 除外したﾓﾃﾞﾙｲﾔｰ: P A 205433
 		001
310 A 000 501 09 65
サーモスタット

[003]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
320 A 019 997 69 45
Oリング
サーモスタットをオイル・クーラに
11.8X1.78

[003]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		002
320 A 019 997 69 45
Oリング
サーモスタットをオイル・クーラに
11.8X1.78
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423/427
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
200310305 速オートマチック・トランスミッション
[427]200104106 速オートマチック・トランスミッション
20011024オートマチック・トランスミッション、7 速
 		002
330 N 910142 006001
6角丸頭ボルト
サーモスタット
M6X16 		001
350 A 221 528 02 24
オイル・ライン
ラジエタからサーモスタットへ、さらにリターンからセパレーション・ポイントへ

[002]まで ｼｬｼ: A 290169 => まで 日付: 30/06/2009 除外したﾓﾃﾞﾙｲﾔｰ: 800
[008]から ｼｬｼ: A 097051 => から 日付: 31/10/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
