S セダン 日本仕様
220.075 => S 500
M: 113960
GA: 722633, 722635, 722901

Schema

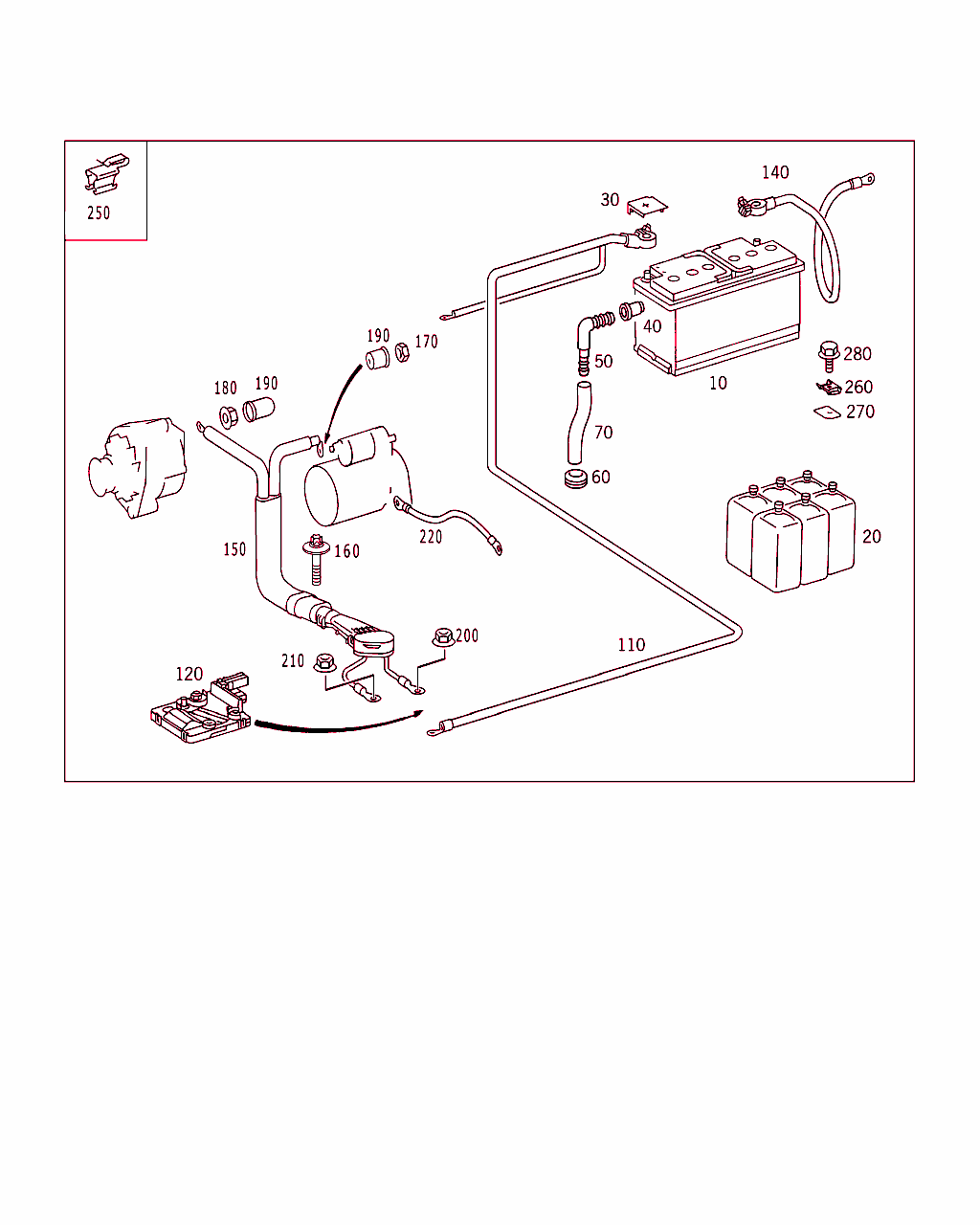

B54030000308.060426

[image]

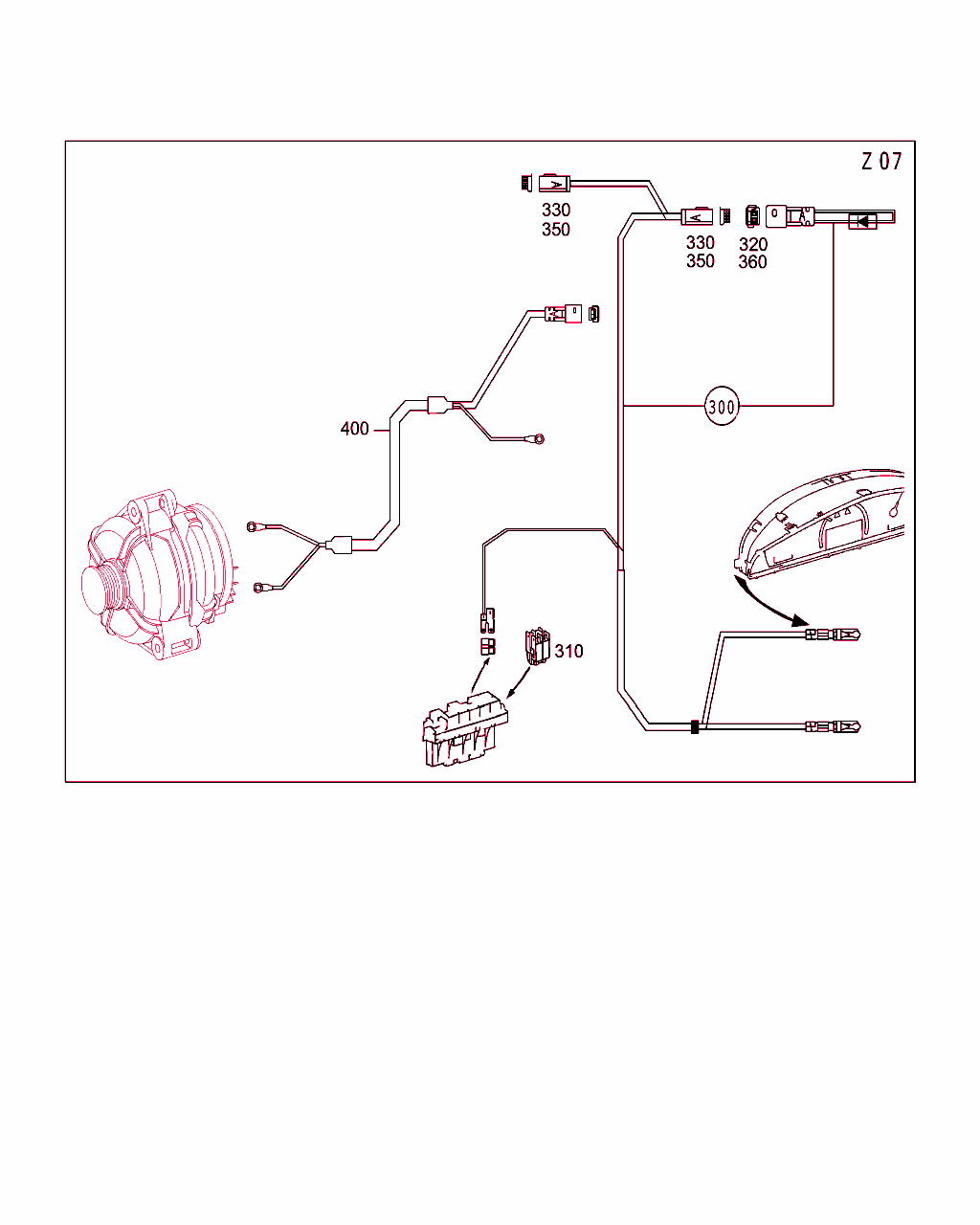

B54030000359.041110

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 004 541 46 01
バッテリ
充填状態
12V/100AH

これに変更 A 005 541 21 01

[015]まで ｼｬｼ: A 196999 => まで 日付: 05/02/2001
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
10 A 005 541 24 01
バッテリ
充填状態
12V/74AH
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
10 A 005 541 21 01
バッテリ
充填状態
12V/100AH

これに変更 A 005 541 25 01

[015]まで ｼｬｼ: A 196999 => まで 日付: 05/02/2001
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
10 A 005 541 25 01
バッテリ
充填状態
12V/100AH

[015]まで ｼｬｼ: A 196999 => まで 日付: 05/02/2001
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
10 A 005 541 10 01
バッテリ
充填状態
12V/95AH

♦ 以下から選択できます A 005 541 15 01

[016]から ｼｬｼ: A 197000 => から 日付: 05/02/2001
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
10 A 005 541 09 01
バッテリ
充填状態
12V/90AH

♦ 以下から選択できます A 005 541 15 01

[016]から ｼｬｼ: A 197000 => から 日付: 05/02/2001
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
10 A 005 541 15 01
バッテリ
充填状態
12V/95AH

♦ 以下から選択できます A 005 541 09 01
♦ 以下から選択できます A 005 541 10 01

[016]から ｼｬｼ: A 197000 => から 日付: 05/02/2001
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
10 A 004 541 97 01
バッテリ
サブ・バッテリ
12V/52AH
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: X621
ｺｰﾄﾞ日付指定名称
[X621]19990602第 2 バッテリ、カバーなし、トランク・ルーム内
 		001
20 A 000 989 14 15
電解液
ハイブリッド
100 AH
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
30 A 001 546 08 35
保護キャップ
バッテリ・プラス極 		001
40 A 002 997 24 86
プラグ
バッテリ・ブリーダ
6X8 MM 		001
50 A 000 990 38 72
アングル・ピース
バッテリ・ブリーダ 		001
60 A 000 997 31 81
貫通グロメット
バッテリ・ブリーダ 		001
70 A 024 997 49 82
ホース
バッテリ・ブリーダ
5 X 1 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
110 A 220 540 00 30
プラス・ケーブル
バッテリ B+

ﾌｯﾄﾉｰﾄ解説
[017]
ID ナンバ A368543 以前では、ES1 なしの部品番号で注文してください
[018]
ID ナンバ A368544 以降では、部品番号を ES1 98 で注文してください
 		001
120 A 220 546 02 41
ケーブル・コネクタ
バッテリ・ケーブル

これに変更 A 220 546 03 41

[006]まで ｼｬｼ: A 234389 => まで 日付: 30/06/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
120 A 220 546 03 41
ターミナル・ブロック
バッテリ・ケーブル

[006]まで ｼｬｼ: A 234389 => まで 日付: 30/06/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
120 A 220 546 06 41
ターミナル・ブロック
レッグ・ルーム、右フロント (ファン)

[008]から ｼｬｼ: A 191481 => から 日付: 30/06/2001 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
140 A 220 540 00 31
アース・ライン
アースのバッテリ
180 MM

ﾌｯﾄﾉｰﾄ解説
[017]
ID ナンバ A368543 以前では、ES1 なしの部品番号で注文してください
[018]
ID ナンバ A368544 以降では、部品番号を ES1 98 で注文してください
 		001
150 A 220 540 02 30
プラス・ケーブル
バッテリ、スタータおよび三相電流 オルタネータ・ライン

[006]まで ｼｬｼ: A 234389 => まで 日付: 30/06/2001 除外したﾓﾃﾞﾙｲﾔｰ: 802
 		001
150 A 220 540 81 10
ケーブル・ハーネス
バッテリ、スタータおよび三相電流 オルタネータ・ライン

[008]から ｼｬｼ: A 191481 => から 日付: 30/06/2001 除外したﾓﾃﾞﾙｲﾔｰ: 801
 		001
150 A 220 440 06 30
プラス・ケーブル
バッテリ、スタータおよび三相電流 オルタネータ・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010717オートマチック・トランスミッション、7 速
 		001
170 N 000934 008045
ナット
スタータ (ターミナル 30) のライン
M8

[019]まで ｼｬｼ: A 196613 => まで 日付: 27/01/2001
 		001
170 A 000 548 04 72
ナット
スタータ (ターミナル 30) のライン
M8

[020]から ｼｬｼ: A 196614 => から 日付: 27/01/2001
 		001
170 N 913023 006001
ナット
スタータ (ターミナル 50) のライン
M6 		001
180 A 000 548 04 72
ナット
オルタネータ (ターミナル 30) のライン
M8 		001
180 N 913023 005002
ナット
ケーブル / オルタネータ、ターミナル 61
M5 		001
190 A 000 546 72 35
コネクタ保護キャップ
オルタネーターのターミナル30に

[019]まで ｼｬｼ: A 196613 => まで 日付: 27/01/2001
 		001
190 A 001 546 61 35
保護キャップ
オルタネーターのターミナル30に

[020]から ｼｬｼ: A 196614 => から 日付: 27/01/2001
 		001
190 A 000 546 72 35
コネクタ保護キャップ
スタータのターミナル 30 へ

[019]まで ｼｬｼ: A 196613 => まで 日付: 27/01/2001
 		001
190 A 001 546 61 35
保護キャップ
スタータのターミナル 30 へ

[020]から ｼｬｼ: A 196614 => から 日付: 27/01/2001
 		001
200 N 913023 010002
ナット
スタータ・ケーブル / ターミナル・ブロック
M10 		001
210 N 913023 008003
ナット
オルタネータ・ハーネス / コネクタ、 ヒューズ付き、右フロント

これに変更 N 000000 003175 		001
210 N 000000 003175
ナット
オルタネータ・ハーネス / コネクタ、 ヒューズ付き、右フロント
M8 		001
220 A 220 540 01 31
アース・ライン
エンジンからボディへ
L 180 MM 		001
250 A 220 546 18 43
ホルダー
インテグラル・サポートの上に取付け 		NB
260 A 220 619 01 24
レール
バッテリ、トランク・ルーム内、右横
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
260 A 210 619 00 24
レール
バッテリ、トランク・ルーム内、右横
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
270 A 220 610 16 36
ホルダー
バッテリ、トランク・ルーム内、右横
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
280 N 910143 008020
6角丸頭ボルト
バッテリ / バッテリ・ボックス
M8X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		001
280 N 910143 008020
6角丸頭ボルト
バッテリ / バッテリ・ボックス
M8X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -673
ｺｰﾄﾞ日付指定名称
[673]19951002大容量バッテリ
19961211大容量バッテリ
 		002
