S セダン、ロング 日本仕様
220.175 => S 500
M: 113960
GA: 722633, 722635, 722901

Schema

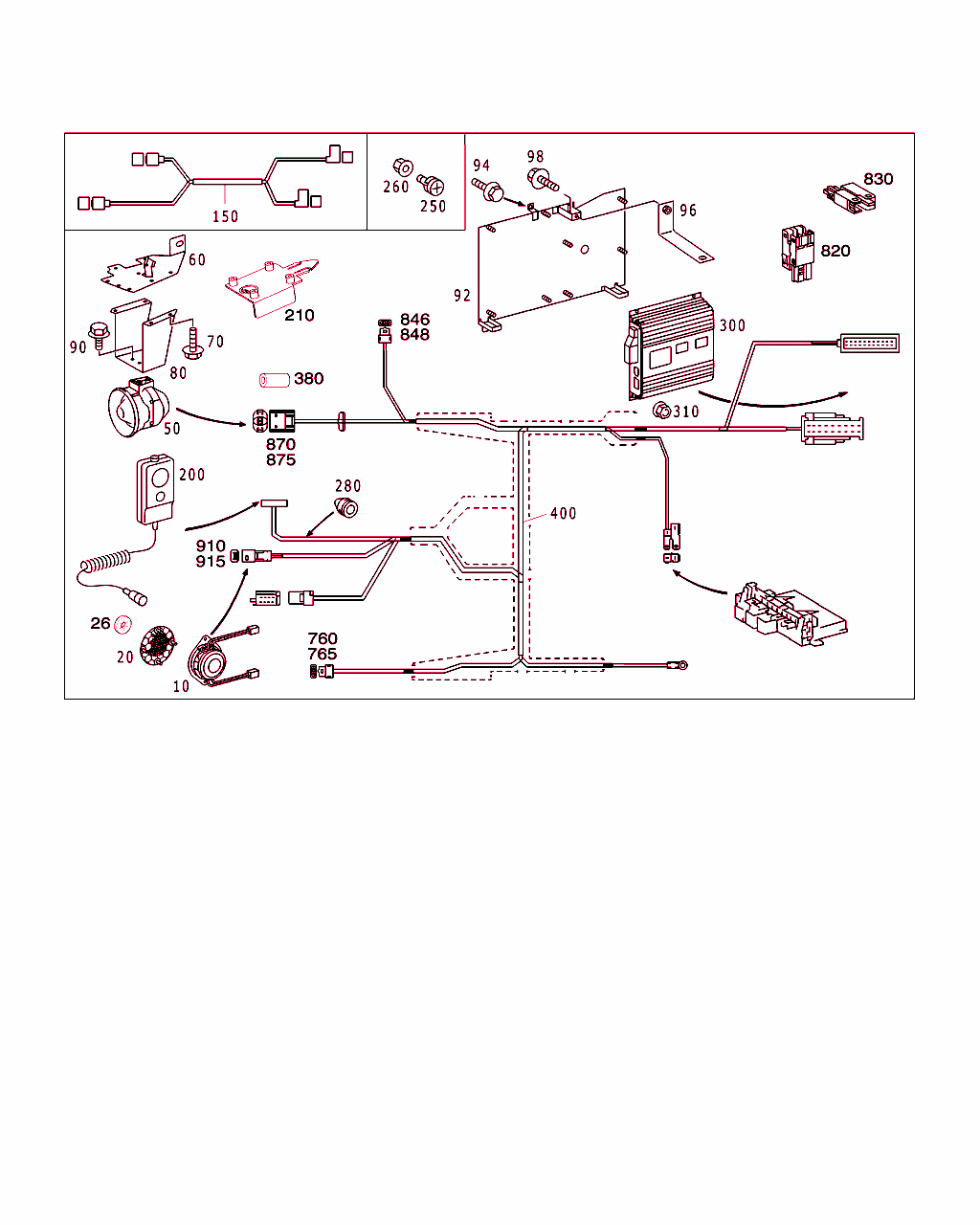

B82629000014.040607

[image]

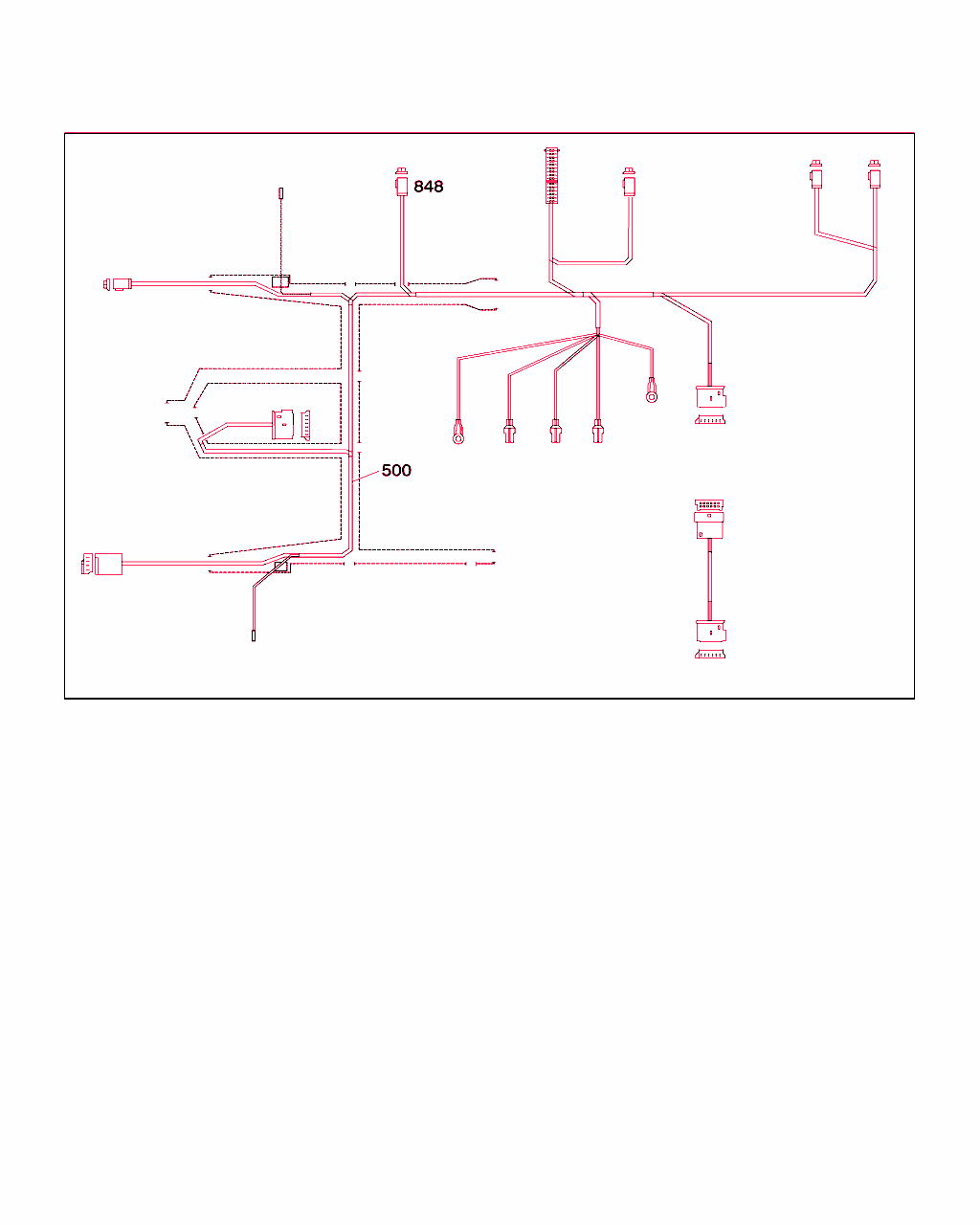

B82629000023.040506

[image]

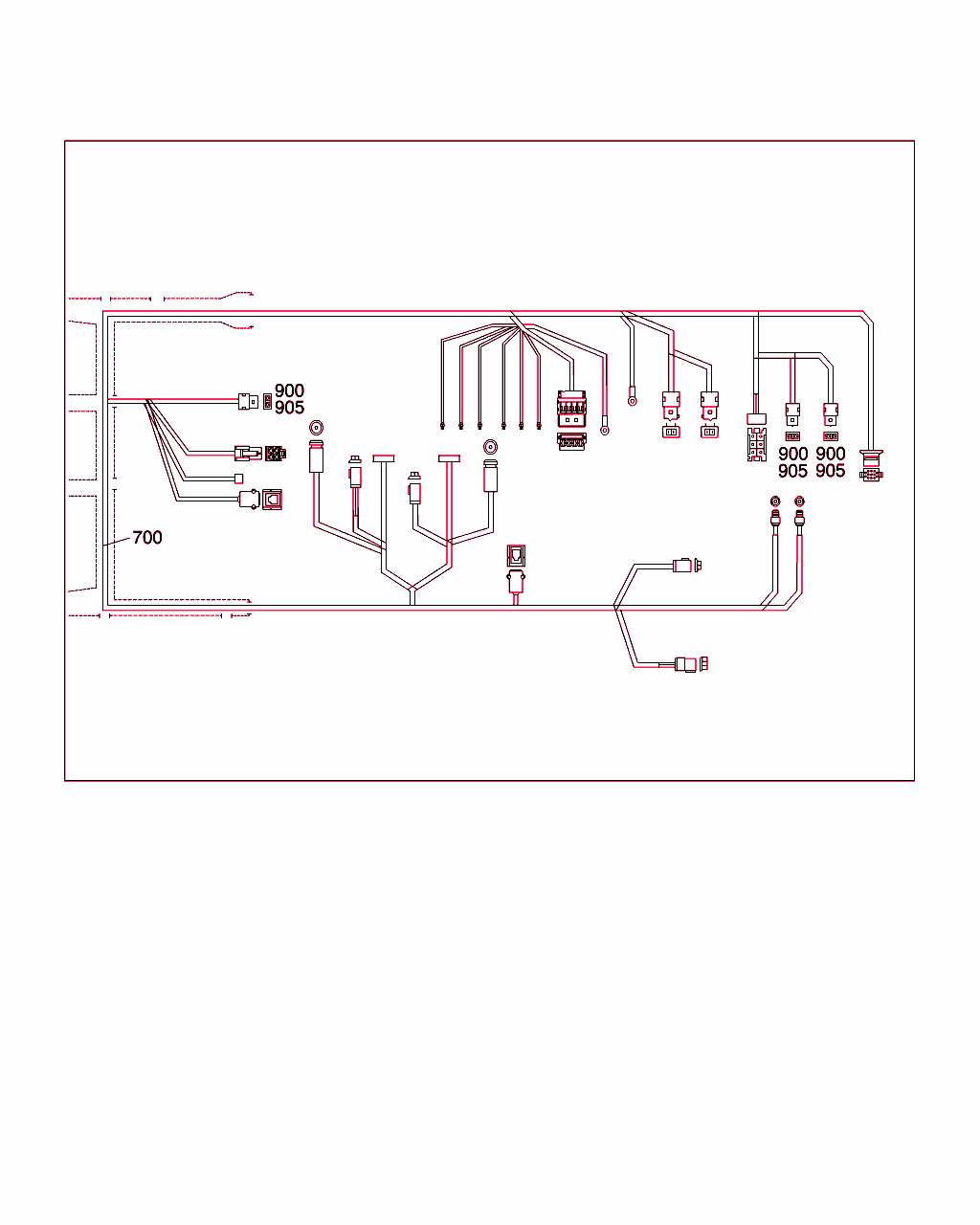

B82629000024.030519

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 210 820 84 02
スピーカ
Aピラー・パネル内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
20 A 220 680 78 39
フラップ
Aピラー・パネル内

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[916]1A26ジャワ・ブルー264A/234A/514A
1A36ヘリオス519A
7D43オリオン・グレー068A/268A/238A/518A
8G69クォーツ065A/265A/235A/515A
9B51チャコール・グレー061A/261A/231A/511A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Y610/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Y610]20000223自動車電話ユニット NOKIA 6090 ハンズフリー・システムを含む
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
20 A 220 680 78 39
フラップ
Aピラー・パネル内

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[917]1A26ジャワ・ブルー274A/284A/574A/584A/844A
5D58ロイヤル・ブルー272A/542A/572A/842A
7E94アルパカ・グレー078A/278A/288A/578A/588A/848A
8J12小石275A/545A/575A/845A
9B51チャコール・グレー071A/271A/281A/541A/571A/581A/841A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Y610/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Y610]20000223自動車電話ユニット NOKIA 6090 ハンズフリー・システムを含む
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
26 A 000 994 96 45
ヒューズ
カバー固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Y610/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Y610]20000223自動車電話ユニット NOKIA 6090 ハンズフリー・システムを含む
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		004
50 A 220 820 37 02
スピーカ
エンジン・ルーム内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
50 A 220 820 00 76
スピーカ
外側 (危険警報システム)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Y860/Y861
ｺｰﾄﾞ日付指定名称
[Y860]19980219特殊シグナル・システム、覆面、DT.シグナル、ブルー・ランプ
[Y861]19980528特殊シグナル・システム、覆面、YELP-WAIL-HILO、ブルー・ランプ用
 		001
60 A 220 820 22 14
ホルダー
フロント・モジュールに

[006]まで ｼｬｼ: A 372602 => まで 日付: 01/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
60 A 220 820 34 14
ホルダー
フロント・モジュールに

[009]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
70 N 000000 003765
6角丸頭ボルト
フロント・モジュールに取り付けるブラケット
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		005
80 A 220 827 25 14
ホルダー
フロント・モジュールに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
90 N 910143 006000
6角丸頭ボルト
ブラケットに取り付けるスピーカ
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		002
92 A 220 820 09 11
プレート
トランク・ルーム内、右、 リヤ・フェンダに

[015]まで ｼｬｼ: A 372602 => まで 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
92 A 220 820 13 11
プレート
トランク・ルーム内、右、 リヤ・フェンダに

[009]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z21/Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z21]20010405消火器
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
92 A 220 820 09 11
プレート
トランク・ルーム内、右、 リヤ・フェンダに

[015]まで ｼｬｼ: A 372602 => まで 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z21
ｺｰﾄﾞ日付指定名称
[Z21]20010405消火器
 		001
92 A 220 820 13 11
プレート
トランク・ルーム内、右、 リヤ・フェンダに

[009]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z21
ｺｰﾄﾞ日付指定名称
[Z21]20010405消火器
 		001
94 N 910105 005000
6角ボルト
トランク・ルーム内、右、 リヤ・フェンダに
M5X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z21/Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z21]20010405消火器
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		002
96 A 220 820 24 14
ホルダー
トランク・ルーム内、右、 リヤ・フェンダに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
98 N 910143 006000
6角丸頭ボルト
トランク・ルーム内、右、 リヤ・フェンダに
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
150 A 220 820 93 15
電気ケーブル
ホーン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
200 A 220 820 32 35
マイク
グローブ・ボックス内

これに変更 A 210 820 08 35
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		002
200 A 210 820 08 35
マイク
グローブ・ボックス内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
210 A 240 828 00 14
ホルダー
マイク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
250 A 001 984 62 29
6角丸頭ボルト
グローブ・ボックス内ブラケットの固定用ツール
5X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		004
260 N 913011 004000
ナット
グローブ・ボックス内ブラケットの固定用ツール
M4
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -803+Z22/-803+Z04+Z15/-803+Z07+Z15
ｺｰﾄﾞ日付指定名称
[803]19951002モデル・イヤー変更
19961211AEJ 02/1/2/X
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		002
280 A 186 997 06 81
グロメット
グローブ・ボックスからの ケーブル・ガイド
28MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
300 A 220 820 62 89
アンプ
双方向通話システム、特装車

これに変更 A 220 820 53 85

[075]まで ｼｬｼ: A 471542 => まで 日付: 29/03/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
300 A 220 820 53 85
アンプ
双方向通話システム、特装車

これに変更 A 220 820 68 85

ﾌｯﾄﾉｰﾄ解説
[010]
次の車台番号以前の車両には古い部品番号のものを使用すること

[075]まで ｼｬｼ: A 471542 => まで 日付: 29/03/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
300 A 220 820 68 85
コントロールユニット
双方向通話システム、特装車
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
300 A 220 820 52 26
コントロール・ユニット
エマージェンシ・アラーム・システム

これに変更 A 220 820 51 85

[075]まで ｼｬｼ: A 471542 => まで 日付: 29/03/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
 		001
300 A 220 820 51 85
コントロール・ユニット
エマージェンシ・アラーム・システム

これに変更 A 220 820 65 85

ﾌｯﾄﾉｰﾄ解説
[010]
次の車台番号以前の車両には古い部品番号のものを使用すること

[075]まで ｼｬｼ: A 471542 => まで 日付: 29/03/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
 		001
300 A 220 820 65 85
コントロールユニット
エマージェンシ・アラーム・システム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
 		001
300 A 220 820 51 85
コントロール・ユニット
特殊シグナル・システム、覆面仕様

これに変更 A 220 820 65 85
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Y860
ｺｰﾄﾞ日付指定名称
[Y860]19980219特殊シグナル・システム、覆面、DT.シグナル、ブルー・ランプ
 		001
300 A 220 820 65 85
コントロールユニット
特殊シグナル・システム、覆面仕様
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Y860
ｺｰﾄﾞ日付指定名称
[Y860]19980219特殊シグナル・システム、覆面、DT.シグナル、ブルー・ランプ
 		001
300 A 220 820 52 85
コントロール・ユニット
覆面車両用特殊シグナル・システム (輸出用)

これに変更 A 220 820 67 85
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Y861
ｺｰﾄﾞ日付指定名称
[Y861]19980528特殊シグナル・システム、覆面、YELP-WAIL-HILO、ブルー・ランプ用
 		001
300 A 220 820 67 85
コントロールユニット
覆面車両用特殊シグナル・システム (輸出用)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Y861
ｺｰﾄﾞ日付指定名称
[Y861]19980528特殊シグナル・システム、覆面、YELP-WAIL-HILO、ブルー・ランプ用
 		001
310 N 913023 005002
ナット
アンプ、双方向通話システム、 防弾車
M5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		004
380 A 123 832 41 94
ホース
パネル下 コネクタ用保護材
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z21/Z22/Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z21]20010405消火器
[Z22]20011010エマージェンシ・アラーム・システム (GAS)
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
400 A 220 820 88 15
電気ケーブル
双方向通話システム

[006]まで ｼｬｼ: A 372602 => まで 日付: 01/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 803
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
400 A 220 820 22 17
電気ケーブル
双方向通話システム

[009]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
[047]まで ｼｬｼ: A 392658 => まで 日付: 30/09/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
400 A 220 820 26 04
電気ケーブル
双方向通話システム

[076]から ｼｬｼ: A 372605 => から 日付: 30/09/2003 除外したﾓﾃﾞﾙｲﾔｰ: 803
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04+Z15/Z07+Z15
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z15]20000522双方向通話システム
[Z07]19970421B7 防弾仕様、防弾車
 		001
760 A 030 545 28 28
プラグ
コネクタ (サブ・バッテリ電源)
2-PIN MQS;(X4/33)

これに変更 A 032 545 19 28 		001
760 A 032 545 19 28
ハウジング
コネクタ (サブ・バッテリ電源)
2-PIN MQS;(X4/33) 		001
765 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[040]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
820 A 002 545 59 01
ヒューズ・ボックス
2 ピン
2-SLOT;(F4) 		001
830 A 002 545 65 01
ヒューズ・ボックス
1 ピン
(F4) 		001
846 A 030 545 28 28
プラグ
コネクタ (バス接続部(CAN)、右)
2-PIN MQS;(X30/4)

これに変更 A 032 545 19 28 		001
846 A 032 545 19 28
ハウジング
コネクタ (バス接続部(CAN)、右)
2-PIN MQS;(X30/4) 		001
848 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[040]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
870 A 170 545 03 28
プラグ
コネクタ (外部スピーカ)
2-PIN JPT;(X44/10) 		001
875 A 005 545 68 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
900 A 012 545 86 28
ハウジング
左ドア・ミラー・マイク
2-PIN RK2.5;(B25/4) 		001
905 A 003 545 06 26
コンタクト・ソケット
0.35-2.5 MM2 RK2.5 		NB
910 A 033 545 67 28
プラグ
インナ・スピーカ
2-PIN MQS;(H10/1) 		001
915 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[040]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
