一覧

S セダン、ロング
220.176 => S 600
M: 275950
GA: 722649

Schema

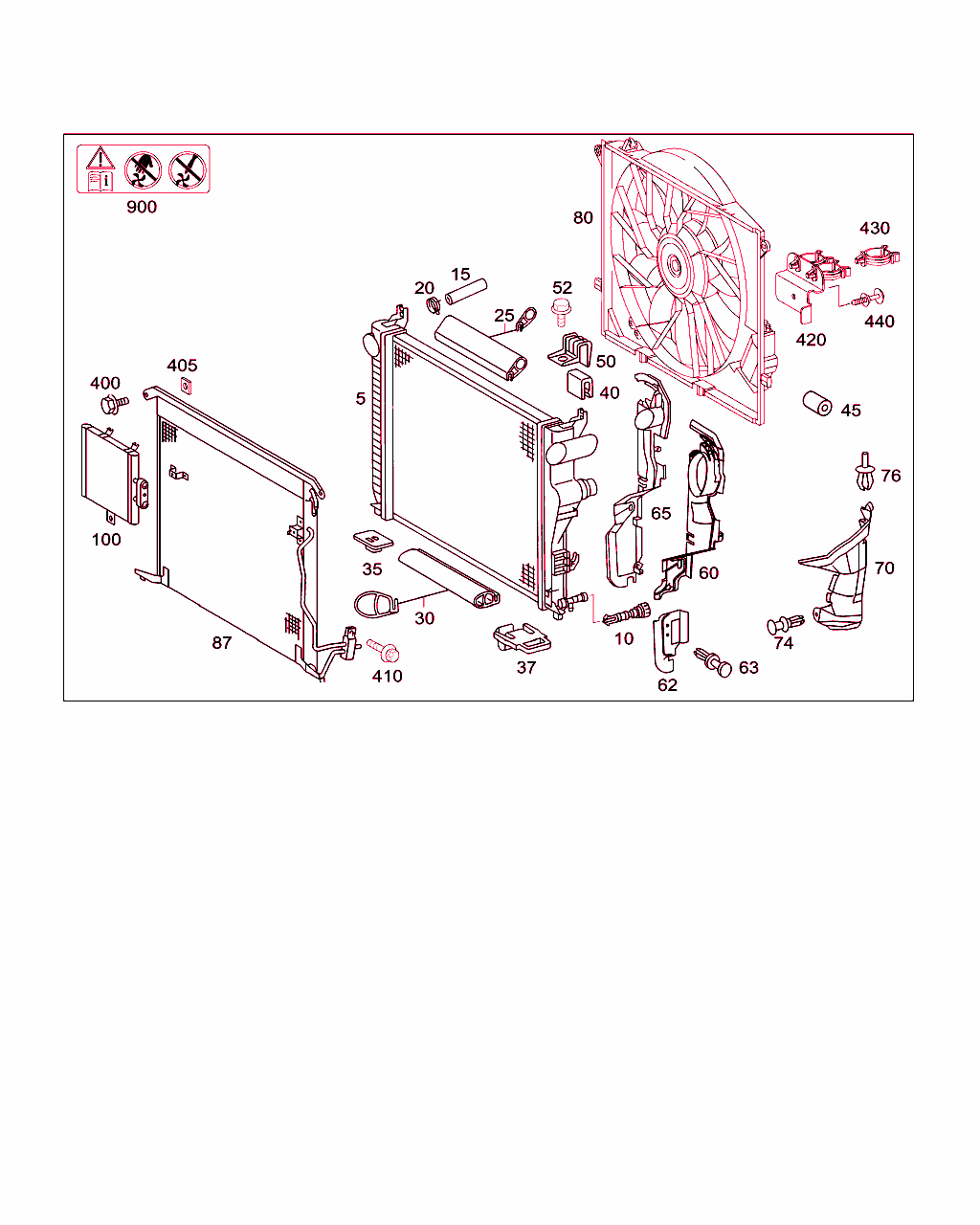

B50015000345.040901

[image]

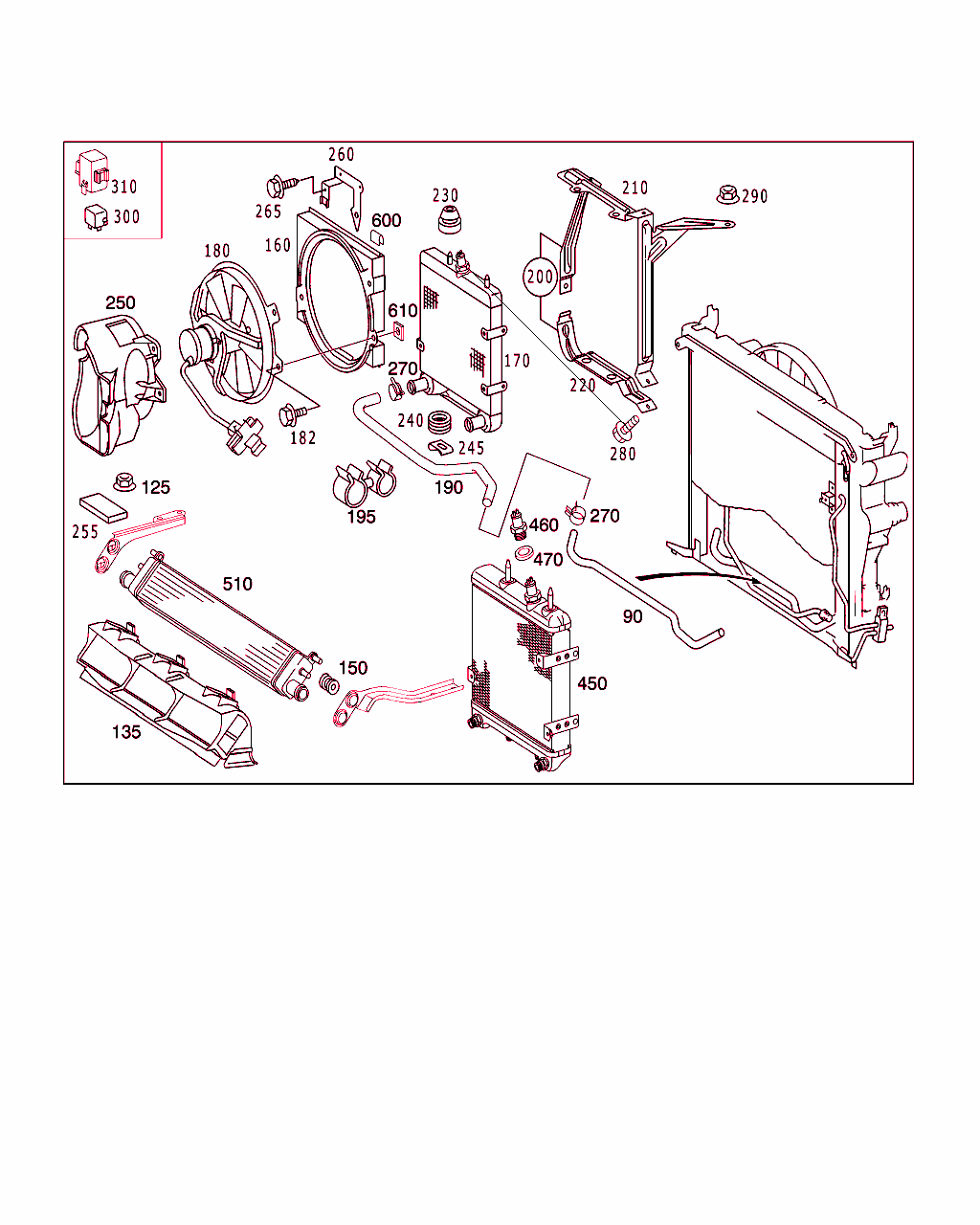

B50015000338.030708

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 220 500 20 03
ラジエタ 001
10 A 000 500 01 85
ドレン・プラグ
ウォータ・ドレン 		001
15 N 000000 000734
ホース
ラジエタ上部に
8X15 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
20 A 140 995 04 05
タイプ・クリップ
ラジエタに取り付けるベンチレーション・ライン
14/12 MM 		001
25 A 220 505 01 86
スリーブ
ラジエタ上部に 		001
30 A 220 505 03 86
スリーブ
ラジエタ下部 		001
35 A 220 504 00 12
ラバー・ブッシュ
ラジエタ下部 		002
37 A 220 504 02 40
ホルダー
ラジエタ下部 		002
40 A 220 504 01 12
ラバー・ブッシュ
ラジエタ上部に 		002
45 A 220 504 02 12
ラバー・ブッシュ
ブロワに 		002
50 A 220 504 01 46
ブラケット
サポートのラジエタ 		002
50 A 220 504 04 46
ブラケット
サポートのラジエタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
19961211カナダ仕様車補助部品
 		002
52 N 910143 006000
6角丸頭ボルト
サポートのラジエタ
M6X12 		002
60 A 220 505 05 88
カバー
左上部 		001
60 A 220 505 13 88
カバー
右上部 		001
62 A 220 505 17 88
カバー
左下部 		001
62 A 220 505 18 88
カバー
右下部 		001
63 A 000 990 54 92
リベット
ラジエタのカバー
6 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9051ブラック061A/231A/261A/511A
9051ブラック065A/235A/265A/515A
9051ブラック068A/238A/268A/518A
9051ブラック234A/264A/514A
9051ブラック519A
 		004
63 A 000 990 54 92
リベット
ラジエタのカバー
6 MM

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9051ブラック071A/271A/281A/541A/571A/581A/841A
9051ブラック272A/542A/572A/842A
9051ブラック274A/284A/574A/584A/844A
9051ブラック275A/545A/575A/845A
9051ブラック078A/278A/288A/578A/588A/848A
 		004
70 A 220 505 09 88
カバー
左横 		001
70 A 220 505 10 88
カバー
右横 		001
74 A 123 990 00 92
スプレッド・リベット
カバー固定用ツール 		002
76 A 000 990 34 92
スプレッド・リベット
カバー固定用ツール
5 MM 		002
80 A 220 500 02 93
ブロワ
850 W 		001
87 A 220 500 10 54
コンデンサ 001
87 A 220 500 04 54
コンデンサ

[004]から ｼｬｼ: A 265054 => から 日付: 30/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: 802
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19961211米国仕様
 		001
90 A 220 501 00 24
クーラント・パイプ 001
100 A 215 500 00 00
ラジエタ
(オイル・クーラ) 		001
125 N 913023 006001
ナット
オイル・クーラに取り付けるブラケット
M6 		004
150 A 140 997 17 81
グロメット
ブラケットに 		004
160 A 140 505 15 55
ファン・シュラウド
トランスミッション・オイル・クーラ 		001
170 A 220 500 12 03
ラジエタ
右フロント・ホイール･ハウス 		001
180 A 001 500 47 93
ブロワ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-498
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19961211米国仕様
[498]19951002日本仕様
19961211日本仕様
 		001
182 N 914007 006046
ワッシャ付きボルト
ブロワ / ラジエタ・クロス・メンバ
M6X25

これに変更 N 304017 006019
• +001 N 000000 003260 		003
182 N 304017 006019
6角ボルト
ブロワ / ラジエタ・クロス・メンバ
M6X25 		003
190 A 220 501 14 82
ホース 001
195 A 202 504 01 35
クリップ 001
195 A 202 504 01 35
クリップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-498
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19961211米国仕様
[498]19951002日本仕様
19961211日本仕様
 		001
200 A 220 500 00 46
ブラケット
補助ラジエタから左クーラントホースへ 		001
210 A 220 504 02 46
ブラケット
補助ラジエタから左クーラントホースへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-498
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19961211米国仕様
[498]19951002日本仕様
19961211日本仕様
 		001
220 A 220 504 03 46
ブラケット
補助ラジエタから左クーラントホースへ 		001
230 A 140 997 59 81
グロメット
補助ラジエタから左クーラントホースへ 		002
240 A 126 997 61 81
グロメット
補助ラジエタから左クーラントホースへ 		002
245 N 912002 008003
ヒューズ
補助ラジエタから左クーラントホースへ
8 MM 		002
250 A 220 505 06 30
エア・ガイド・フィン
補助ラジエタから左クーラントホースへ 		001
255 A 124 475 00 20
サポート
エア・ガイドに 		001
260 A 220 504 00 40
ホルダー 001
265 N 000000 000528
鉄板ビス
ブラケットに取り付けるプラグ
4.8X16 		002
270 A 230 995 00 05
タイプ・クリップ
23/12 MM 		004
280 N 910143 006000
6角丸頭ボルト
ホールディング・ブラケットに
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04/Z07
ｺｰﾄﾞ日付指定名称
[Z04]19990506B4 防弾仕様、防弾車
[Z07]19970421B7 防弾仕様、防弾車
 		001
290 N 913023 006001
ナット
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-498
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19961211米国仕様
[498]19951002日本仕様
19961211日本仕様
 		003
300 A 002 542 37 19
リレー
補助ファン 		001
310 A 001 545 39 03
カバー
サブ・ファン・リレー 		001
400 N 000000 003765
6角丸頭ボルト
コンデンサおよびブロワ / ラジエタ
M6X20 		002
405 A 140 990 00 52
ナット
コンデンサおよびブロワ / ラジエタ 		002
460 A 006 545 15 24
スイッチ 001
900 A 000 584 04 26
ラベル
インペラ 		001
