一覧

Sカブリオレ
217.483 => S 560
M: 176980
GA: 725015

Schema

B24015000378.150706

[image]

B24015000379.170626

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ

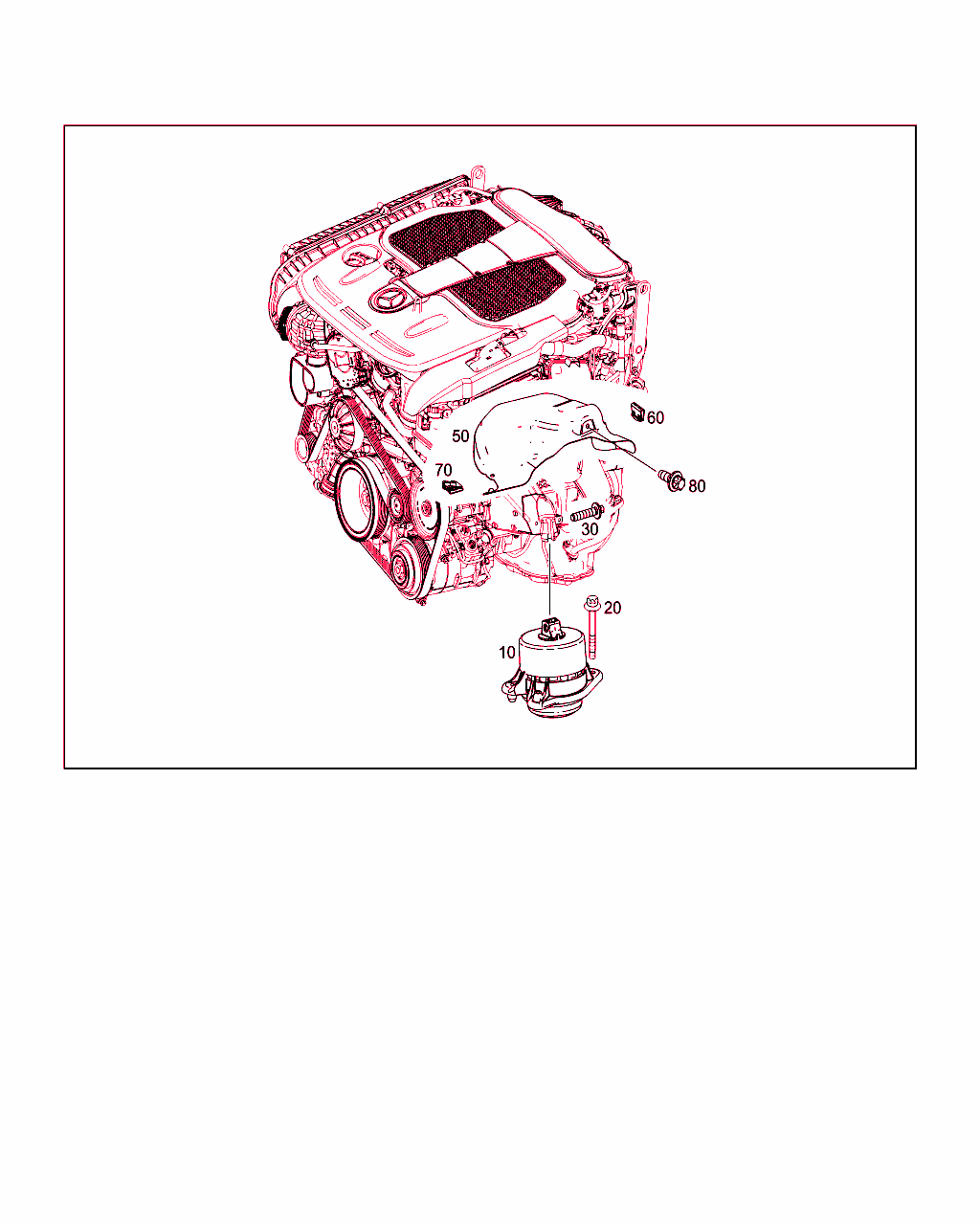

10 A 222 240 19 00
エンジン・マウント
左フロント

[002]まで ｼｬｼ: A 035768 => まで 日付: 14/06/2018
 		001
10 A 222 240 51 17
エンジン・マウント
左フロント

[003]から ｼｬｼ: A 035769 => から 日付: 14/06/2018
 		001
10 A 222 240 56 00
エンジン・マウント
右フロント

[002]まで ｼｬｼ: A 035768 => まで 日付: 14/06/2018
 		001
10 A 222 240 50 17
エンジン・マウント
右フロント

[003]から ｼｬｼ: A 035769 => から 日付: 14/06/2018
 		001
20 N 000000 000270
6角丸頭ボルト
インテグラル・サポートのフロント・エンジン・マウント 		006
30 A 002 990 50 03
アウタ6角丸頭ボルト
エンジン・サポートに取り付けるフロント・エンジン・マウント
M12X1,5X50

[004]まで ｼｬｼ: A => まで 日付: 22/12/2017
 		002
30 A 002 990 50 03
アウタ6角丸頭ボルト
エンジン・サポートに取り付けるフロント・エンジン・マウント
M12X1,5X50

[005]から ｼｬｼ: A => から 日付: 22/12/2017
 		002

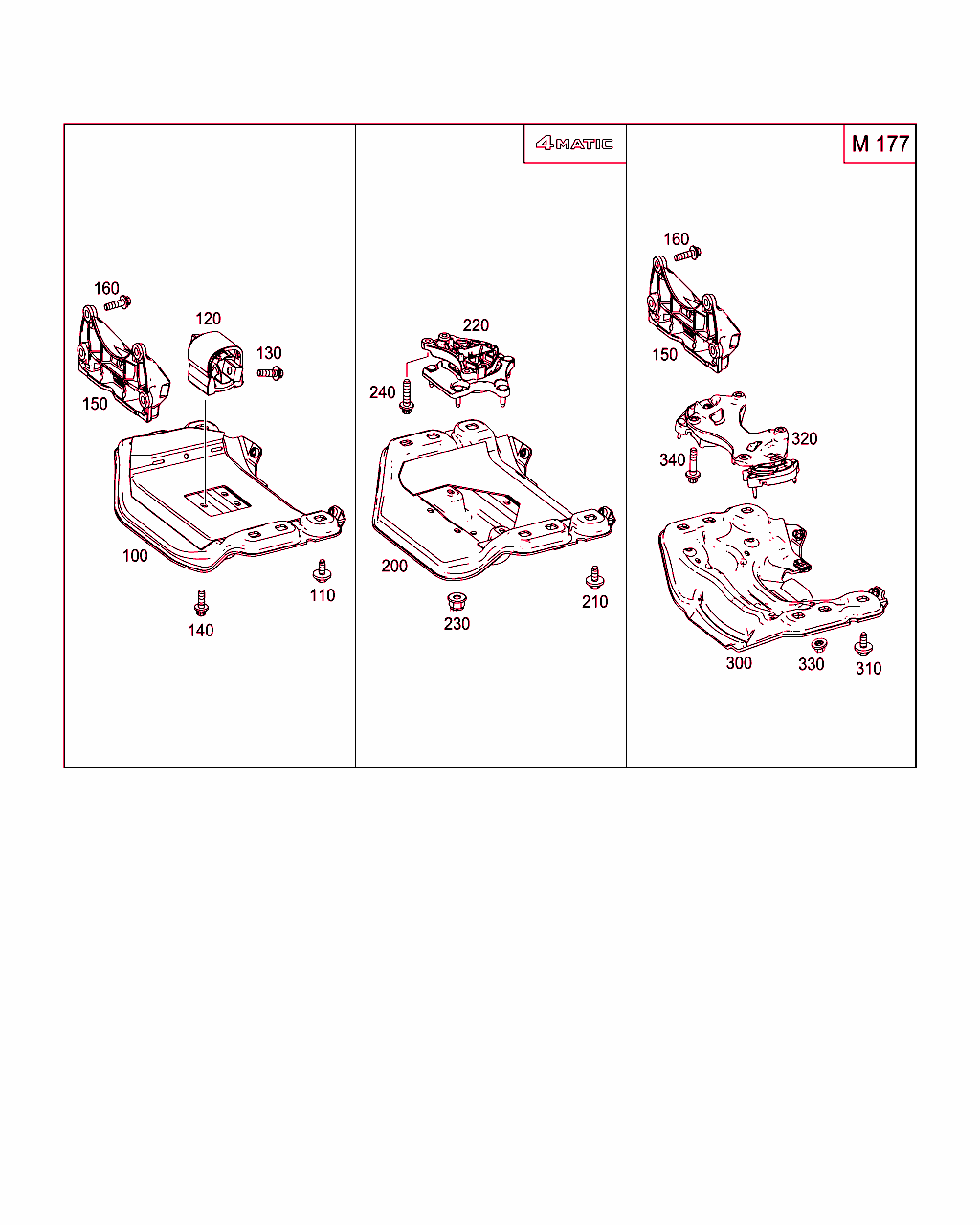

100 A 222 240 16 00
エンジン・サポート
後部 		001
110 A 004 990 11 00
コンビ6角ボルト
フレームのリヤ・エンジン・サポート
M12X1,5X28 		006
120 A 222 240 33 18
マウント
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 487
ｺｰﾄﾞ日付指定名称
[487]20090807ABC サスペンション (アクティブ・ボディ・コントロール)
 		001
120 A 222 240 16 18
マウント
後部 		001
130 N 000000 000428
6角ボルト
リヤ・エンジン・マウント / リヤ・ブラケット
M10X35 		002
140 N 000000 000276
6角丸頭ボルト
リヤ・エンジン・マウントをリヤ・エンジン・キャリアに
M8X20 		003
150 A 211 242 03 40
ホルダー
トランスミッションに 		001
150 A 205 242 03 40
ホルダー
トランスミッションに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421
ｺｰﾄﾞ日付指定名称
[421]201009069速オートマチック・トランスミッション
 		001
160 A 004 990 34 12
ボルト
トランスミッションに取り付けるブラケット
M6X30 		004
210 A 004 990 11 00
コンビ6角ボルト
フレームのリヤ・エンジン・サポート
M12X1,5X28 		006
310 A 004 990 11 00
コンビ6角ボルト
フレームのリヤ・エンジン・サポート
M12X1,5X28 		006
