一覧

S セダン
221.073 => S500 CGI
M: 278932
GA: 722909

Schema

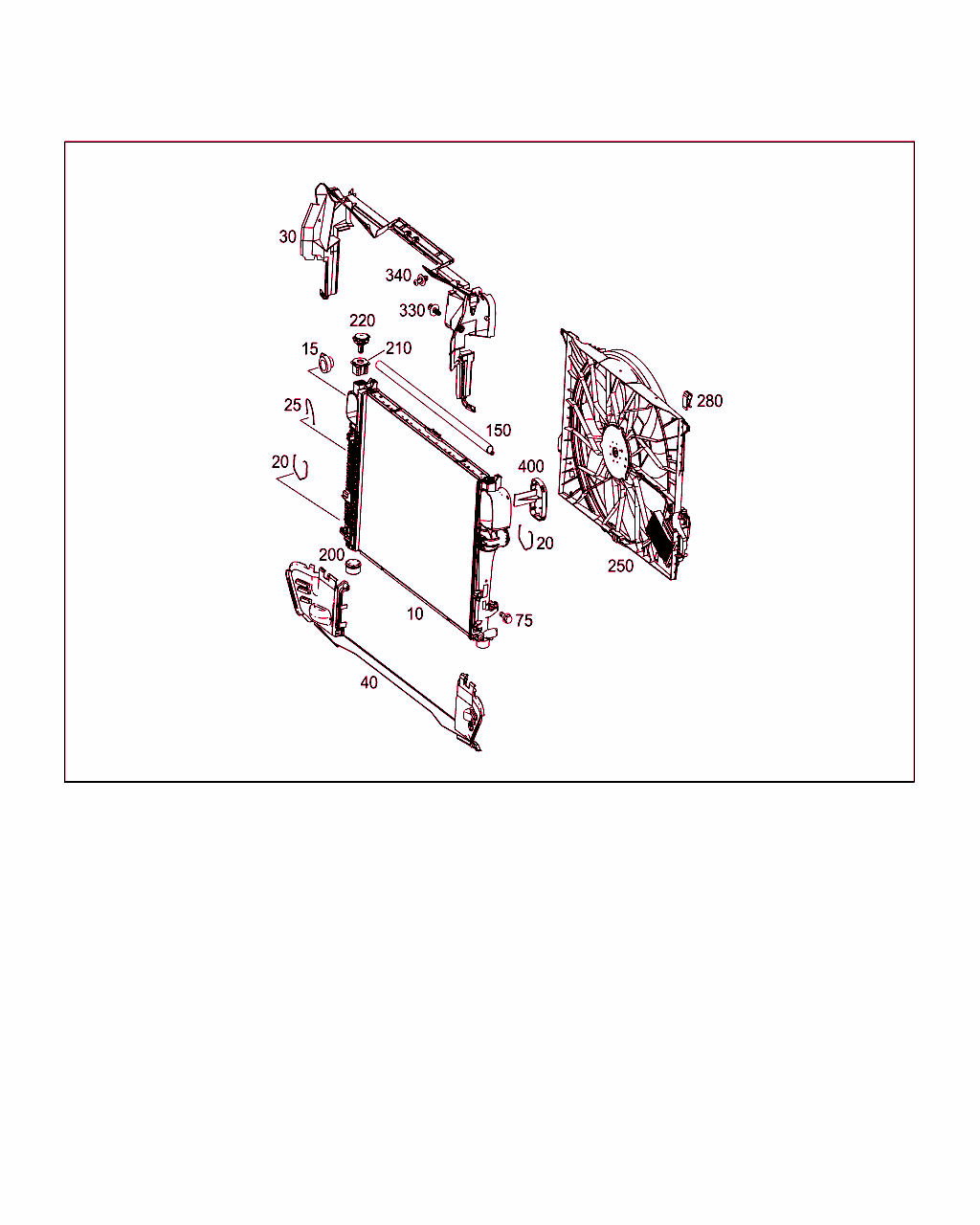

B50015000444.101109

[image]

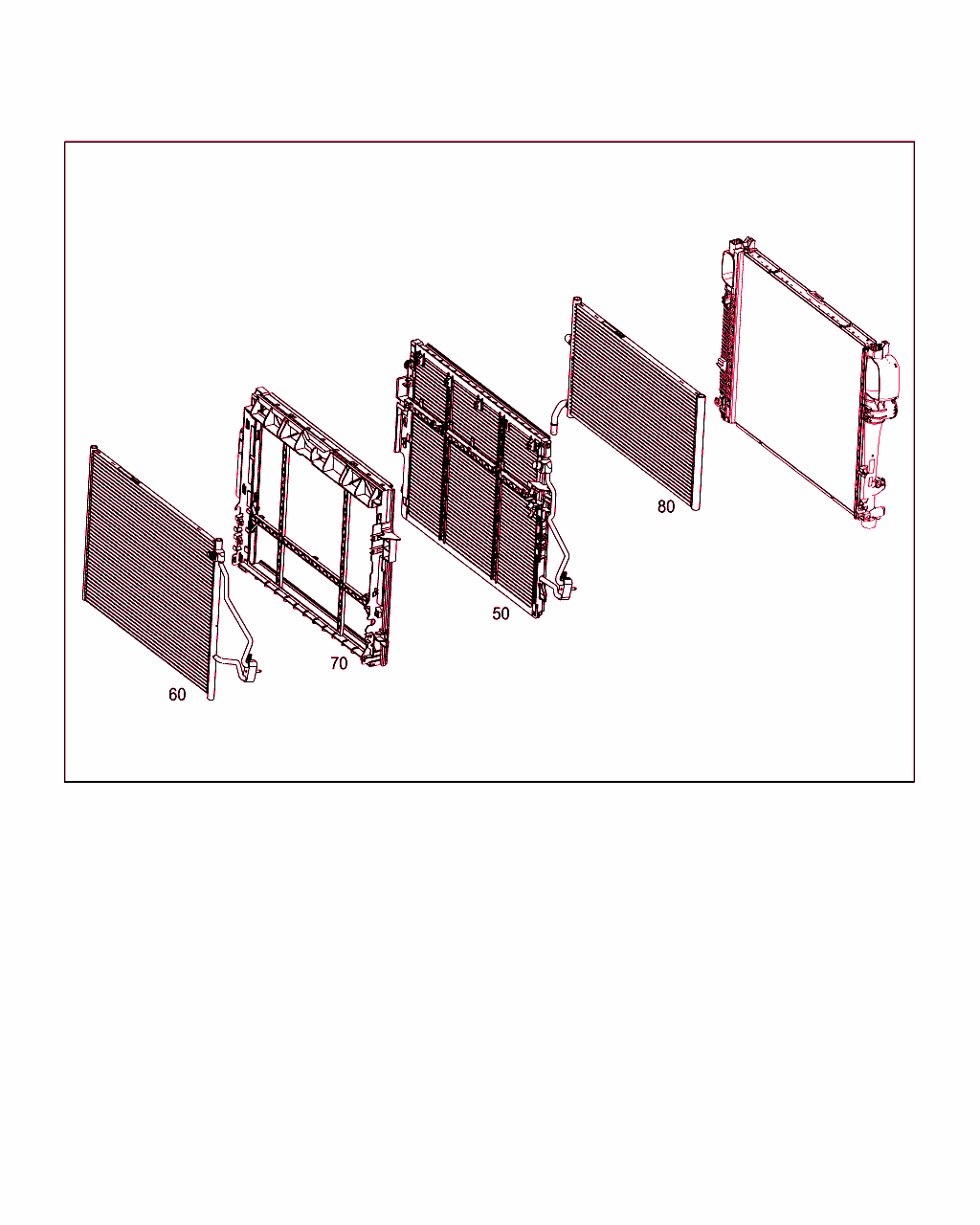

B50015000445.101109

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 221 500 32 03
ラジエタ

[002]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
15 A 000 277 05 54
スリーブ
ラジエタ 		001
20 A 000 993 12 02
キャッチ・スプリング
ラジエタのクーラント・ホース
SCB36 46.4MM 		002
25 A 000 993 20 02
キャッチ・スプリング
フィラ・ホース / ラジエタ
SCB17 27MM 		001
30 A 221 500 08 16
エア・ガイド・フィン
エア・ガイド上部

[002]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
40 A 221 505 26 30
エア・ガイド・フィン
エア・ガイド下部 		001
60 A 221 501 03 54
コンデンサ
エアコン

[003]から ｼｬｼ: A 265576 => から 日付: 28/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
70 A 221 505 05 41
取付けフレーム
エアコン・コンデンサ

[004]から ｼｬｼ: A 265576 => から 日付: 30/09/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
75 N 910143 006001
6角丸頭ボルト
ラジエタに取り付けるコンデンサ
M6X16 		001
80 A 221 500 34 03
ラジエタ
低温ラジエタ

[002]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
150 A 221 505 06 86
シーリング・スリーブ

[002]から ｼｬｼ: A 265576 => から 日付: 01/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
200 A 211 504 02 12
ラバー・ブッシュ
ラジエタ・マウント下部 		002
210 A 169 504 01 14
ベアリング
ラジエタ・マウント上部 		002
220 A 000 991 25 95
クリップ
ラジエタ上部固定用ツール 		002
250 A 211 500 22 93
ブロワ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
250 A 211 500 22 93
ブロワ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B03
ｺｰﾄﾞ日付指定名称
[B03]20071018ダイレクト・スタート/ECOスタート・ストップ機能
 		001
280 A 123 504 02 46
クリップ・ナット
ラジエタに取り付けるブロワ 		002
330 A 000 990 46 92
スプレッド・リベット
エア・ガイド横 		002
340 A 123 990 05 92
スプレッド・リベット
エア・ガイド上部 		004
