一覧

S セダン
222.004 => S 300 BLUETEC HYBRID/H
M: 651921
GA: 724208

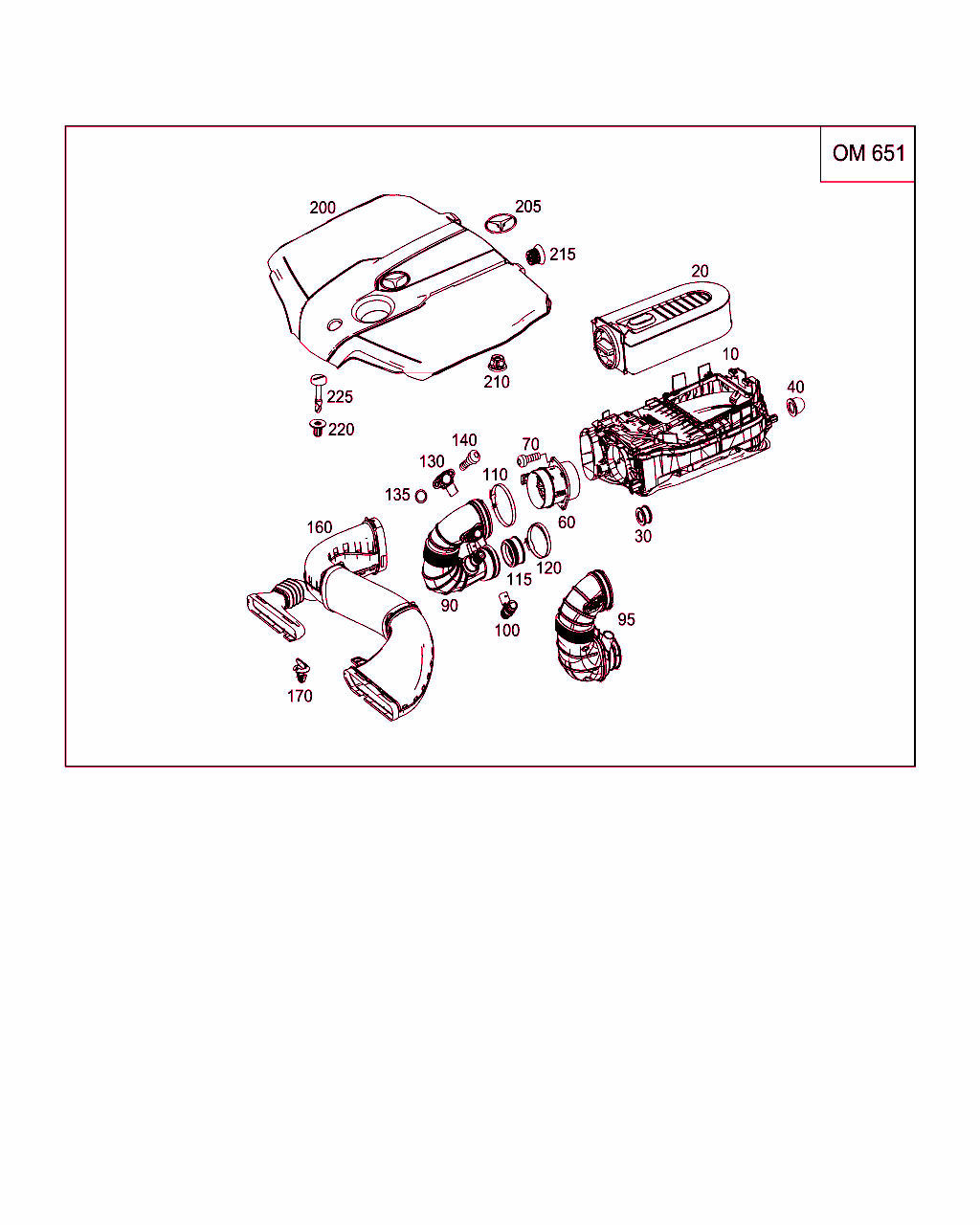

Schema

B52135000111.131016

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 651 090 29 01
ダンパ・フィルタ 001
20 A 651 094 01 04
エア・クリーナ
ダンパ・フィルタ 		001
30 A 651 094 02 22
ベアリング・シェル 002
40 A 651 094 03 22
ベアリング・シェル 002
60 A 645 090 00 48
エア・マス・センサ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
70 A 001 984 80 29
ボルト
エア・マス・センサをエア・クリーナ・ハウジングに
6X20 		002
90 A 651 090 45 37
インテーク・ライン 001
95 A 651 094 14 97
インテーク・ライン 001
100 A 000 016 00 30
ブリーダ・パイプ

[010]まで ｼｬｼ: A => まで 日付: 28/05/2014
 		001
100 A 646 016 00 30
ブリーダ・パイプ

♦ 以下から選択できます A 651 016 00 30

[011]から ｼｬｼ: A => から 日付: 28/05/2014
 		001
100 A 651 016 00 30
ブリーダ・パイプ

♦ 以下から選択できます A 646 016 00 30

[011]から ｼｬｼ: A => から 日付: 28/05/2014
 		001
110 A 006 997 60 90
ホース・クランプ
70-90 MM 		001
115 A 651 094 00 51
調整リング
エア・ダクトをターボチャージャに 		001
120 A 006 997 26 90
ホース・クランプ
50-70/9 C7 W3 		001
130 A 005 153 50 28
プレッシャ・センサ

♦ 以下から選択できます A 006 153 97 28 		001
130 A 006 153 97 28
プレッシャ・センサ

♦ 以下から選択できます A 005 153 50 28 		001
135 A 027 997 27 48
シールリング
センサに取り付け 		001
140 A 005 990 25 12
プラスチック用平頭ボルト
センサをエア・ダクトに 		002
160 A 651 090 23 37
外気ライン 001
170 A 002 988 05 42
シール・キャップ
エア・ダクトを上部クロス・メンバに 		001
200 A 651 010 25 15
エンジン・カバー 001
205 A 203 758 00 58
スター・エンブレム
カバーに 		001
210 A 642 094 07 85
エラストマ・マウント
カバー・フードとシリンダ・ヘッドのあいだ 		002
215 A 651 141 00 87
エラストマ・マウント 002
220 A 001 992 13 50
フランジ・スリーブ
カバー固定用ツール 		001
225 A 000 998 19 95
ロータリ・ロック
カバー固定用ツール 		001
