一覧

S セダン
222.004 => S 300 BLUETEC HYBRID/H
M: 651921
GA: 724208

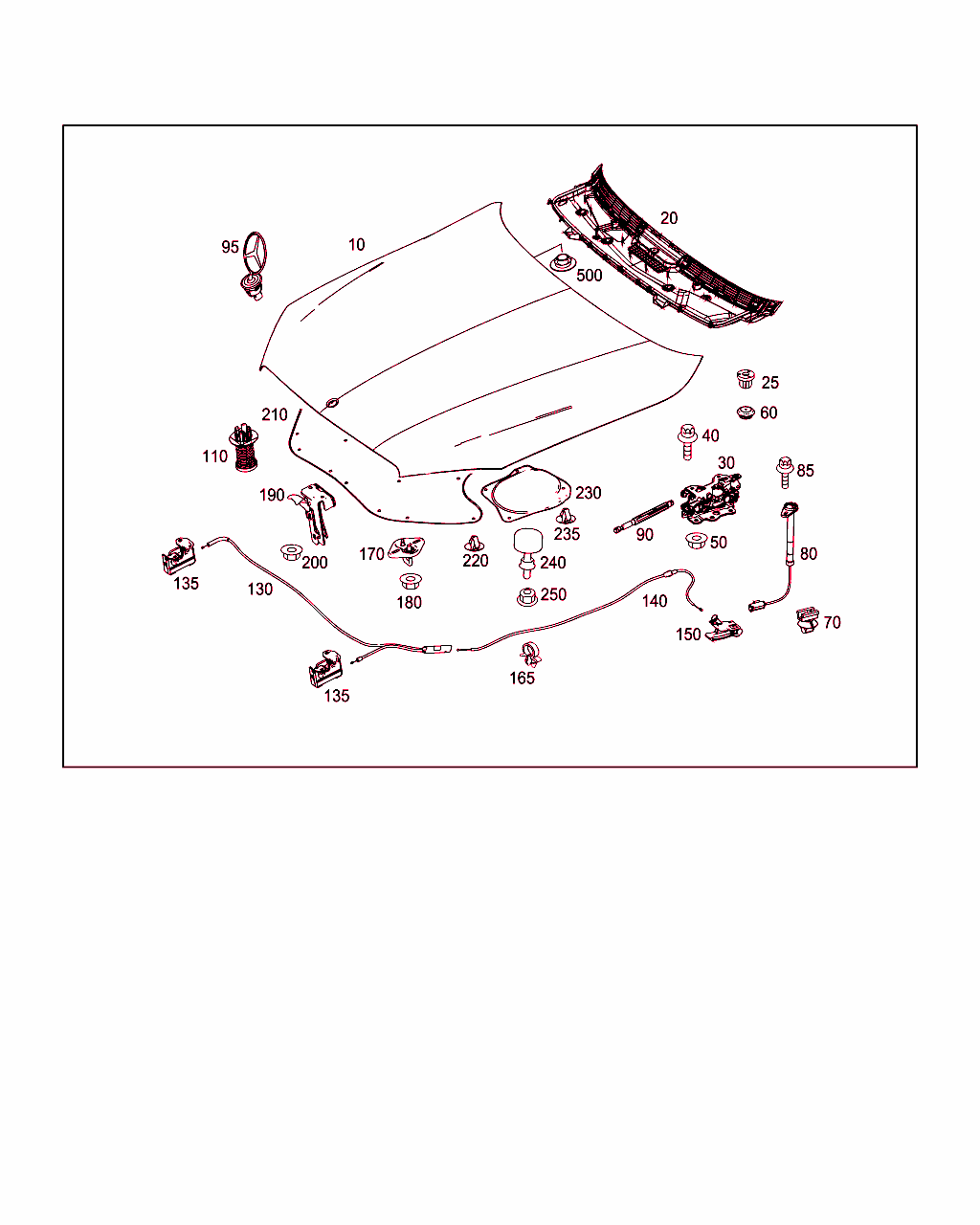

Schema

B88120000255.180222

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 222 880 00 57
エンジン・フード 001
20 A 222 880 02 05
カバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]7C45ディープ・ダーク・グレー
 		001 L
20 A 222 880 03 05
カバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]7C45ディープ・ダーク・グレー
 		001 R
20 A 222 830 06 00
エア・ダクト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 874
ｺｰﾄﾞ日付指定名称
[874]20111010マジックビジョンコントロール、ウインドウウォッシャ(温水)を含む
 		001 L
20 A 222 830 07 00
エア・ダクト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 874
ｺｰﾄﾞ日付指定名称
[874]20111010マジックビジョンコントロール、ウインドウウォッシャ(温水)を含む
 		001 R
25 A 000 990 36 62
プラスチック・ナット
カバー / エンジン・フード 		005
30 A 222 880 01 28
ヒンジ
エンジン・フード左側 		001
30 A 222 880 02 28
ヒンジ
エンジン・フード右側 		001
40 A 011 990 40 01
ボルト
ボディのヒンジ固定部
M6X20 		004
50 N 913023 006001
ナット
エンジン・フードに取り付けるヒンジ
M6

[023]まで ｼｬｼ: A => まで 日付: 12/02/2014
 		008
50 A 001 990 58 50
ナット
エンジン・フードに取り付けるヒンジ
M6

[024]から ｼｬｼ: A => から 日付: 12/02/2014
 		008
60 A 172 887 07 10
アクチュエータ
ヒンジをエンジン・フードに取り付けるため 		002
70 A 000 995 17 92
結束バンド・ホルダ
アクチュエータ、左右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20080303歩行者保護 - アクティブ・エンジン・フード
 		002
80 A 222 887 00 10
アクチュエータ
左および右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U60
ｺｰﾄﾞ日付指定名称
[U60]19970605ユーティリティ・セット
20080303歩行者保護 - アクティブ・エンジン・フード
 		002
85 A 011 990 40 01
ボルト
アクチュエータ固定部、左側および右側
M6X20 		002
90 A 222 980 00 64
ガスプレッシャスプリング
エンジン・フード左側 		001
90 A 222 980 01 64
ガスプレッシャスプリング
エンジン・フード右側 		001
95 A 222 810 12 00
スター・エンブレム
エンジン・フード

[026]から ｼｬｼ: A => から 日付: 17/09/2013
 		001
110 A 204 880 01 27
スプリング・エレメント
エンジン・フード左および右側 		002
130 A 222 880 00 59
リリース・ケーブル
フロント 		001
135 Q 0000000001
重要情報
部品参照:
62/060 		001
140 A 222 880 01 59
リリース・ケーブル
後部 		001
150 A 124 880 03 20
グリップ
エンジン・フード

これに変更 A 222 880 69 01

[028]から ｼｬｼ: A 038529 => から 日付: 02/12/2013
[029]まで ｼｬｼ: A 322125 => まで 日付: 27/01/2017

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること
 		001
150 A 222 880 69 01
ロック解除グリップ
エンジン・フード

[028]から ｼｬｼ: A 038529 => から 日付: 02/12/2013
 		001
165 A 003 995 94 77
ケーブル固定具
エンジン・フード・ケーブルをサイド・メンバに取り付けるため 		001 L
165 A 003 995 94 77
ケーブル固定具
ラジエタ・アッパ・フレーム・クロス・メンバ上のエンジン・フード・リリース・ケーブル 		004
170 A 212 880 00 60
カバー・キャップ
エンジン・フード左および右側 		002
180 N 910112 006001
ヘキサゴン・ナット
エンジン・フード・ロック、左および右
M6 		004
190 A 222 880 01 64
セーフティ・フック
エンジン・フード 		001
200 N 910112 006001
ヘキサゴン・ナット
セーフティ・フックをエンジン・フードに
M6 		002
210 A 222 682 00 26
インシュレータ
エンジン・フード

これに変更 A 222 682 45 01

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること

[014]まで ｼｬｼ: A => まで 日付: 30/06/2017
 		001
210 A 222 682 45 01
インシュレータ
エンジン・フード 		001
220 A 001 988 03 25
クリップ
エンジン・フードに取り付けるインシュレータ 		017
230 A 222 682 01 26
インシュレータ
エンジン・フード左側 		001
230 A 222 682 02 26
インシュレータ
エンジン・フード右側 		001
235 A 001 988 03 25
クリップ
左インシュレータ 		004
235 A 001 988 03 25
クリップ
右インシュレータ 		004
240 A 201 988 05 11
バッファ
フレーム、左右 		002
250 N 910112 006001
ヘキサゴン・ナット
/ バッファ
M6 		002
500 A 003 998 13 50
クロージング・プラグ
エンジン・フード用
15 MM 		006
