S セダン
222.057 => S 400 HYBRID/H
M: 276960
GA: 724206, 725011, 725014

Schema

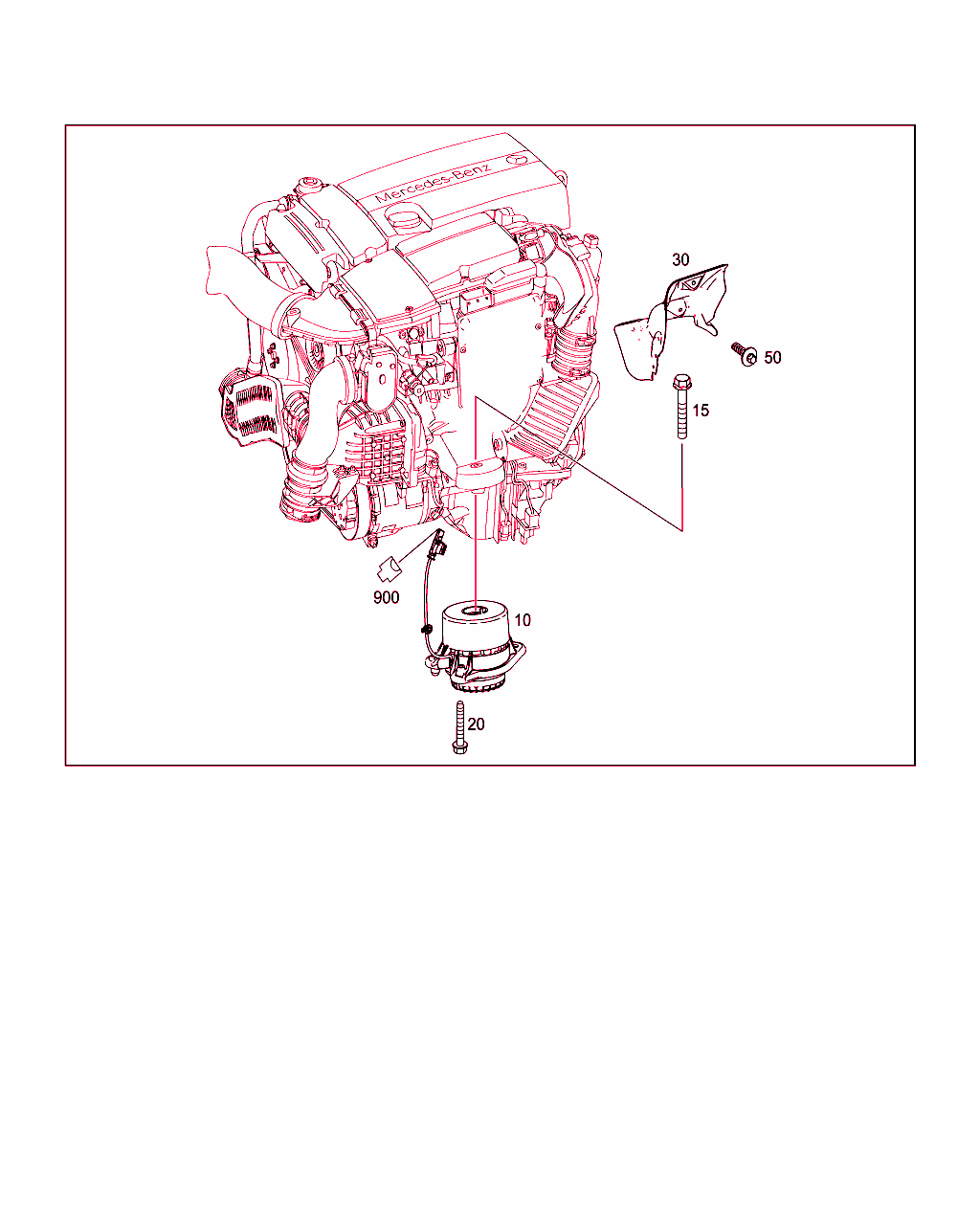

B24015000290.140110

[image]

B24015000296.130404

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 222 240 71 17
エンジン・マウント
左フロント 		001
10 A 222 240 72 17
エンジン・マウント
右フロント 		001
15 N 910105 010003
6角ボルト
/ 左および右エンジン・サポート
M10X60 		002
20 N 000000 000270
6角丸頭ボルト
左右フロント・フロント・エンジン・マウント 		006
30 A 222 240 15 45
シールド・プレート
左エンジン・マウント 		001
30 A 222 241 30 34
シールド・プレート
右エンジン・マウント 		001
50 A 002 990 94 03
アウタ6角丸頭ボルト
シールド・プレートをエンジン・キャリアに、左フロント
5X18 		003
50 A 002 990 94 03
アウタ6角丸頭ボルト
シールド・プレート / エンジン・サポート、 右
5X18 		003
100 A 222 240 22 02
エンジン・サポート
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20071210オートマチック・トランスミッション、7 速
 		001
100 A 222 240 29 02
エンジン・サポート
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421
ｺｰﾄﾞ日付指定名称
[421]201009069速オートマチック・トランスミッション
 		001
110 A 004 990 11 00
コンビ6角ボルト
ボディに取り付けるリヤ・エンジン・サポート
M12X1,5X28 		008
120 A 222 240 11 18
マウント
後部 		001
130 N 000000 000428
6角ボルト
リヤ・エンジン・マウント
M10X35 		002
140 N 000000 000276
6角丸頭ボルト
エンジン・サポートに取り付けるエンジン・マウント
M8X20 		003
150 A 211 242 03 40
ホルダー
トランスミッションに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20071210オートマチック・トランスミッション、7 速
 		001
150 A 205 242 03 40
ホルダー
トランスミッションに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421
ｺｰﾄﾞ日付指定名称
[421]201009069速オートマチック・トランスミッション
 		001 L
150 A 205 242 03 40
ホルダー
トランスミッションに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 421
ｺｰﾄﾞ日付指定名称
[421]201009069速オートマチック・トランスミッション
 		001 R
160 A 004 990 34 12
ボルト
トランスミッションに取り付けるブラケット
M6X30 		004
900 A 022 545 19 26
クラッチ・ハウジング
左エンジン・マウント
2-PIN MLK1.2;Y123

これに変更 A 029 545 10 26 		001
900 A 029 545 10 26
クラッチ・ハウジング
左エンジン・マウント
2-PIN MLK1.2;Y123 		001
900 A 022 545 19 26
クラッチ・ハウジング
右エンジン・マウント
2-PIN MLK1.2;Y123/1

これに変更 A 029 545 10 26 		001
900 A 029 545 10 26
クラッチ・ハウジング
右エンジン・マウント
2-PIN MLK1.2;Y123/1 		001
