一覧

S セダン
222.057 => S 400 HYBRID/H
M: 276960
GA: 724206, 725011, 725014

Schema

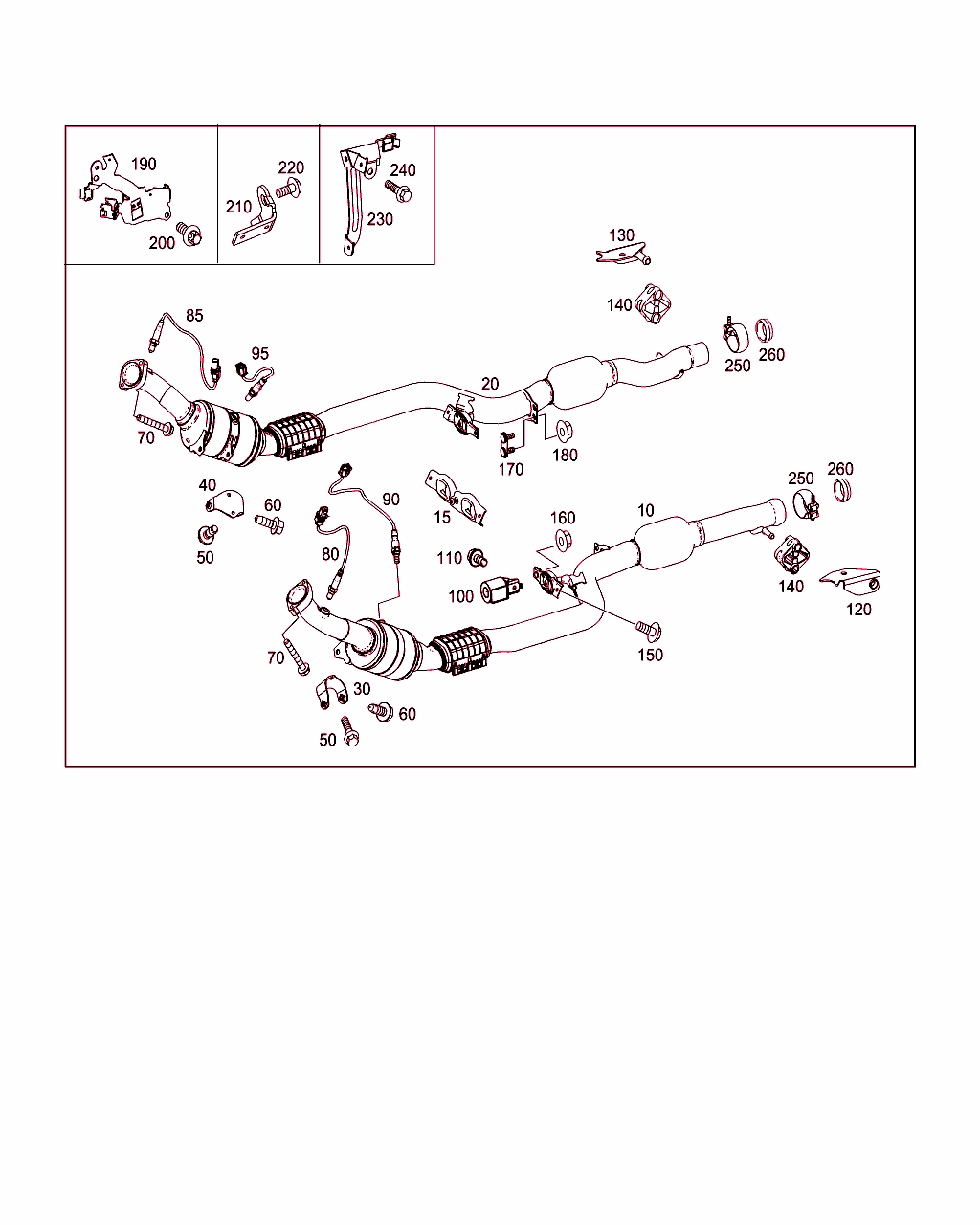

B49210000164.140428

[image]

B49210000167.150821

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 222 490 42 10
エグゾースト・ライン
左

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
15 A 222 491 40 41
ホルダー
左および右センタ・マフラに 		001
20 A 222 490 43 10
エグゾースト・ライン
右

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
30 A 222 491 25 41
ホルダー
エグゾースト･パイプ / 左トランスミッション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20080701ガソリン直接噴射、層状過給 (DES) 装備
 		001
40 A 222 491 26 41
ホルダー
エグゾースト･パイプ / 右トランスミッション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20080701ガソリン直接噴射、層状過給 (DES) 装備
 		001
50 N 000000 000276
6角丸頭ボルト
左および右用ホルダ・マウント
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -917-920
ｺｰﾄﾞ日付指定名称
[917]20091203PZEV 排出ガス、米国
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20080701ガソリン直接噴射、層状過給 (DES) 装備
 		004
60 N 910105 008005
6角ボルト
エグゾースト・パイプをホルダに、左右
M8X25

[002]まで ｼｬｼ: A => まで 日付: 30/06/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -917-920
ｺｰﾄﾞ日付指定名称
[917]20091203PZEV 排出ガス、米国
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20080701ガソリン直接噴射、層状過給 (DES) 装備
 		004
60 N 910105 008005
6角ボルト
エグゾースト・パイプをホルダに、左右
M8X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -917-920
ｺｰﾄﾞ日付指定名称
[917]20091203PZEV 排出ガス、米国
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20080701ガソリン直接噴射、層状過給 (DES) 装備
 		003
70 A 170 990 00 10
フランジ付き6角ボルト
エグゾースト・パイプをエグゾースト・マニホールドに、左右
M8 X 55 		004
80 A 009 542 62 18
O2 センサ
左触媒の前側 		001
85 A 009 542 63 18
O2 センサ
右触媒の前部 		001
90 A 008 542 40 18
O2 センサ
左ダイアグノシス・センサ (触媒の後) 		001
95 A 008 542 62 18
O2 センサ
右ダイアグノシス・センサ (触媒の後) 		001
100 A 222 491 00 47
バイブレーションダンパ
左フロント 		001
110 N 000000 003853
6角丸頭ボルト
左バイブレーション・ダンパ固定部
M8X16

これに変更 N 910105 008008

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
110 N 910105 008008
6角ボルト
左バイブレーション・ダンパ固定部
M8X16 		001
120 A 222 491 17 41
ホルダー
左エグゾースト・ライン 		001
130 A 222 491 18 41
ホルダー
右エグゾースト・ライン 		001
140 A 231 492 00 44
エグゾースト用サスペンダ
左および右エグゾースト・システム 		002
150 N 910105 008008
6角ボルト
排気ガス・パイプ / エンジン・サポート
M8X16 		002
160 N 000000 003175
ナット
左エグゾースト・ラインを右エグゾースト・ラインに
M8 		001
170 A 221 492 03 18
マウンティング・プレート
左エグゾースト・ラインを右エグゾースト・ラインに 		001
180 A 129 990 04 58
ナット
左エグゾースト・ラインを右エグゾースト・ラインに
M8 		002
190 A 276 150 39 73
ホルダー
センサ・ライン取付部 		001
200 N 000000 000276
6角丸頭ボルト
ブラケット固定用ツール
M8X20 		002
210 A 221 546 77 43
ホルダー
O2センサ・ケーブル 		001 L
220 N 910143 006000
6角丸頭ボルト
ホルダをシリンダ・ヘッドに、左側
M6X12 		001 L
230 A 222 546 39 46
ケーブル・ホルダ
O2センサ・ケーブル 		001
240 N 000000 000276
6角丸頭ボルト
シリンダブロック、リア
M8X20 		001
250 A 000 490 13 41
クランプ
リヤ・エグゾースト・パイプのフロント・エグゾースト・パイプ
O60MM TUBE | O69.6MM BOWL
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -128
ｺｰﾄﾞ日付指定名称
[128]20140520SERIENVERSUCH BR222-AUFBAU AEJ 808-FAHRZEUGE
 		002
260 A 204 492 00 81
シールリング
右フロント・エグゾースト・パイプ / リヤ・エグゾースト 		001
270 A 000 490 13 41
クランプ
左エグゾースト・ラインを右エグゾースト・ラインに
O60MM TUBE | O69.6MM BOWL

[003]まで ｼｬｼ: A => まで 日付: 31/03/2016
 		001
270 A 000 490 13 41
クランプ
左エグゾースト・ラインを右エグゾースト・ラインに
O60MM TUBE | O69.6MM BOWL

[004]から ｼｬｼ: A => から 日付: 31/03/2016
 		001
280 A 222 490 15 21
エグゾースト・ライン
左リヤ 		001
290 A 222 490 14 21
エグゾースト・ライン
右リヤ 		001
300 A 222 491 38 41
ホルダー
左リヤ・アクスル 		001
310 A 222 491 39 41
ホルダー
リヤ・アクスル、右 		001
320 A 231 492 00 44
エグゾースト用サスペンダ
エグゾースト・ラインに 		002
340 A 222 491 03 41
ホルダー
メイン・マフラ、左側 		001
350 A 222 491 04 41
ホルダー
メイン・マフラ、右側 		001
360 A 231 492 00 44
エグゾースト用サスペンダ
左および右リヤ・マフラ 		004
370 N 000000 004820
ヘキサゴン・ナット
左および右ホルダをボディに
M8-10 		004
380 N 000000 004820
ヘキサゴン・ナット
ホルダを左および右リアアクスルに
M8-10 		004
