一覧

S セダン
222.057 => S 400 HYBRID/H
M: 276960
GA: 724206, 725011, 725014

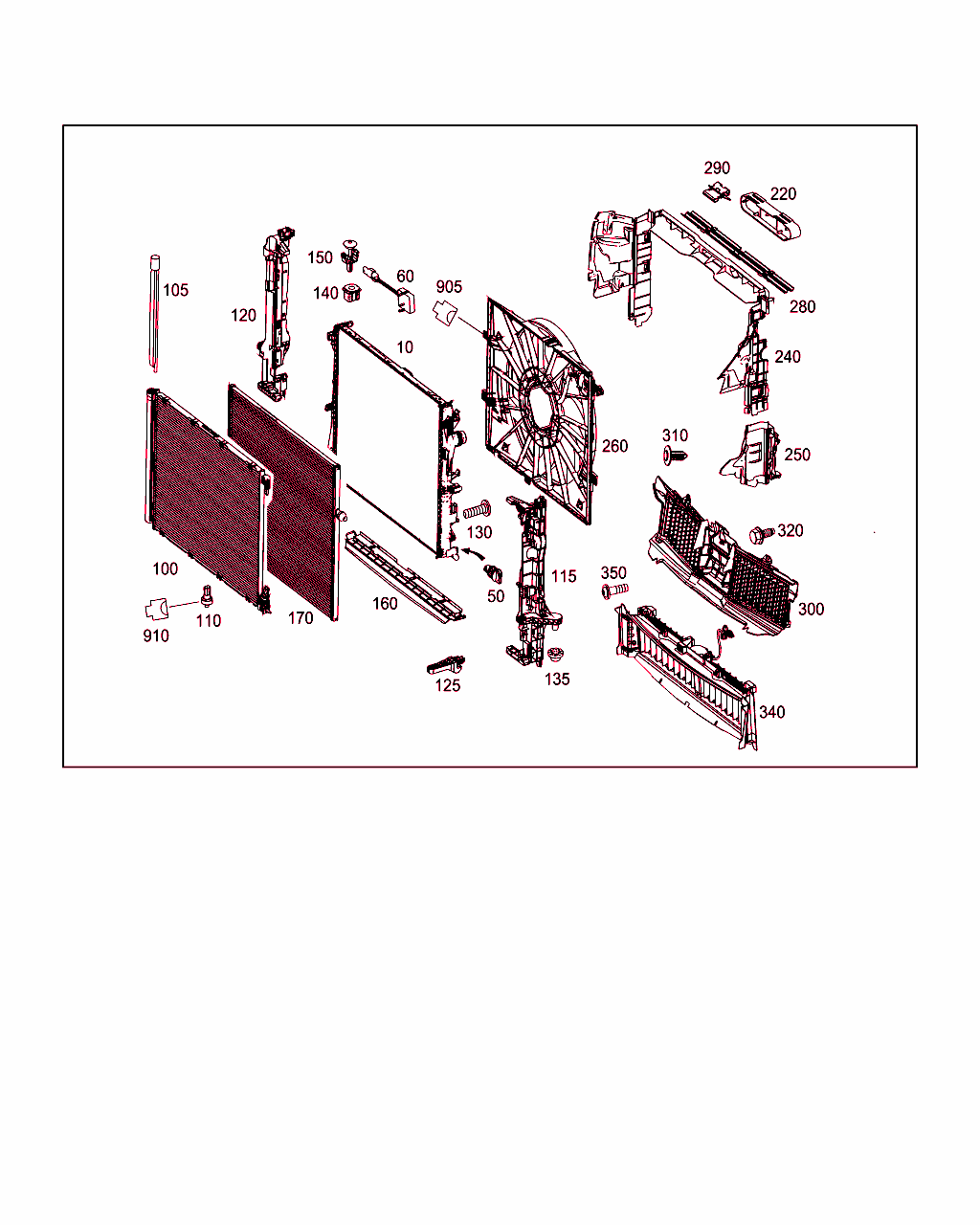

Schema

B50015000507.170420

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 099 500 33 03
ラジエタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
10 A 099 500 71 00
クーラントクーラ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
10 A 099 500 37 03
ラジエタ

[002]まで ｼｬｼ: A => まで 日付: 29/11/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+917
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20071210米国仕様
[917]20091203PZEV 排出ガス、米国
 		001
10 A 099 500 37 03
ラジエタ

[003]から ｼｬｼ: A => から 日付: 02/04/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494/835
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20071210カナダ仕様
[494]19951002カリフォルニア仕様
20071210米国仕様
[835]19951002韓国仕様車補助部品
20071210韓国仕様
 		001
50 A 000 997 00 24
ドレン・シール・キャップ
ラジエタに 		001
60 A 221 905 56 00
温度センサ
プライマリ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20091203PZEV 排出ガス、米国
 		001
100 A 099 500 18 54
冷媒コンデンサ

これに変更 A 099 500 21 54 		001
100 A 099 500 21 54
冷媒コンデンサ 001
100 A 099 500 51 00
ガス・クーラ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 1U6
ｺｰﾄﾞ日付指定名称
[1U6]20080904冷媒 R744
 		001
105 A 222 835 02 00
冷媒ドライヤ
コンデンサ

これに変更 A 099 835 00 00

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること

[005]まで ｼｬｼ: A => まで 日付: 16/02/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -1U6
ｺｰﾄﾞ日付指定名称
[1U6]20080904冷媒 R744
 		001
105 A 099 835 00 00
冷媒ドライヤ
コンデンサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -1U6
ｺｰﾄﾞ日付指定名称
[1U6]20080904冷媒 R744
 		001
110 A 211 000 02 83
プレッシャ・センサ
コンデンサーに 		001
115 A 099 504 19 18
キャリア・フレーム
ラジエタ左側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
115 A 099 504 00 00
キャリア・フレーム
ラジエタ左側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
120 A 099 504 20 18
キャリア・フレーム
ラジエタ右側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
120 A 099 504 02 00
キャリア・フレーム
ラジエタ右側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
125 A 222 504 58 40
ホルダー/ブラケット
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -460-494-498-623-625-821-822-830-835+804/-460-494-498-623-625-821-822-830-835+805/-460-494-498-623-625-821-822-830-835+806/-460-494-498-623-625-821-822-830-835+807
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20071210カナダ仕様
[494]19951002カリフォルニア仕様
20071210米国仕様
[498]19951002日本仕様
20071210日本仕様
[623]19951002湾岸諸国仕様
20080425湾岸諸国仕様
[625]19951002オーストラリア仕様
20080425オーストラリア仕様
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
[821]20140314ブラジル仕様
[822]20071210南アフリカ仕様
[830]20071210中国仕様
[835]19951002韓国仕様車補助部品
20071210韓国仕様
 		001
125 A 222 504 59 40
ホルダー
右 		001
130 N 000000 002179
6角丸頭ボルト
取付けフレーム
M6X20 		002
135 A 203 504 00 12
ラバー・ブッシュ
ラジエタ下部固定用ツール 		002
140 A 169 504 01 14
ベアリング
ラジエタ上部 		002
150 A 000 991 21 95
クリップ
ラジエタ上部 		002
160 A 099 500 02 18
ラジエタ・カバー
ラジエタ下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
160 A 099 500 49 00
ラジエタ・カバー
ラジエタ下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
170 A 099 500 36 03
ラジエタ
低温
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805/806/807
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
170 A 099 500 35 00
クーラントクーラ
低温
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809/800/801/802
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
220 A 222 505 01 88
エア・インレット用カバー
冷気インテーク 		001
240 A 222 505 33 30
ラジエタ用エア・ガイド
上 		001
250 A 222 505 37 30
ラジエタ用エア・ガイド
左下部

[006]まで ｼｬｼ: A => まで 日付: 04/10/2013
 		001
250 A 222 505 47 30
エア・ガイド・セグメント
左下部

[007]から ｼｬｼ: A => から 日付: 04/10/2013
 		001
250 A 222 505 43 30
エア・ガイド・ボックス
左下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772+804/772+805/772+806/772+807
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20080303AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
250 A 222 505 38 30
ラジエタ用エア・ガイド
右下部

[006]まで ｼｬｼ: A => まで 日付: 04/10/2013
 		001
250 A 222 505 46 30
エア・ガイド・セグメント
右下部

[007]から ｼｬｼ: A => から 日付: 04/10/2013
 		001
250 A 222 505 44 30
エア・ガイド・ボックス
右下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772+804/772+805/772+806/772+807
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
20080303AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
250 A 222 500 36 00
エア・ガイド・セグメント
左下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U1+808/2U1+809/2U1+800/2U1+801/2U1+802
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
250 A 222 500 40 00
エア・ガイド・セグメント
右下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U1+808/2U1+809/2U1+800/2U1+801/2U1+802
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
260 A 099 906 05 12
ブロワ
600 WATT

[008]まで ｼｬｼ: A => まで 日付: 13/09/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U1
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
 		001
260 A 099 906 05 12
ブロワ
600 WATT

[009]から ｼｬｼ: A => から 日付: 13/09/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U1
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
 		001
260 A 099 906 06 12
ブロワ
850 WATT

[008]まで ｼｬｼ: A => まで 日付: 13/09/2016
 		001
260 A 099 906 06 12
ブロワ
850 WATT

[009]から ｼｬｼ: A => から 日付: 13/09/2016
 		001
280 A 222 505 27 30
ラジエタ用エア・ガイド
ラジエタ 		001
290 A 222 505 06 40
ホルダー
エア・ガイド固定部 		001
300 A 222 500 34 00
コントロール・システム
上

[010]まで ｼｬｼ: A => まで 日付: 03/03/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U1+808/2U1+809/2U1+800/2U1+801/2U1+802
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
300 A 222 500 72 00
コントロール・システム
上

[011]から ｼｬｼ: A => から 日付: 03/03/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U1+808/2U1+809/2U1+800/2U1+801/2U1+802
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
310 A 124 990 04 92
スプレッド・リベット
エア・コントロール・システム固定部
6.5X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U1+808/2U1+809/2U1+800/2U1+801/2U1+802
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		002
320 N 910105 006023
6角ボルト/ブラケット
エア・コントロール・システム固定部
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -233+2U1+808/-233+2U1+809/-233+2U1+800/-233+2U1+801/-233+2U1+802
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
[233]20071210ディストロニック・プラス・システム「ディストロニック・プラス」
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
 		003
340 A 222 500 35 00
コントロール・システム
下

これに変更 A 222 500 73 00

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること

[010]まで ｼｬｼ: A => まで 日付: 03/03/2017
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U1+808/2U1+809/2U1+800/2U1+801/2U1+802
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
340 A 222 500 73 00
コントロール・システム
下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U1+808/2U1+809/2U1+800/2U1+801/2U1+802
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		001
350 N 000000 002179
6角丸頭ボルト
エア・コントロール・システム固定部
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U1+808/2U1+809/2U1+800/2U1+801/2U1+802
ｺｰﾄﾞ日付指定名称
[2U1]20111213ラジエタ・ウインド・シェード
[808]19951002モデル・イヤー変更
20110617変更年17/1
[809]19951002モデル・イヤー変更
20130823変更年18/1
[800]19951002モデル・イヤー変更
20171127変更年19/1
[801]19951002モデル・イヤー変更
[802]19951002モデル・イヤー変更
 		003
905 A 222 540 00 81
クラッチ・ハウジング
クーラ・ファン
4-PIN MAK8/9.5, MCP6.3;M4/7 		001
905 A 027 545 74 26
クラッチ・ハウジング
ラジエタ・ウインド・シェード
Y84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 1U2
ｺｰﾄﾞ日付指定名称
[1U2]ｺｰﾄﾞ名称がありません
 		001
910 A 210 540 21 81
クラッチ
冷媒圧力温度センサ
3-PIN MQS;B12/2 		001
