一覧

S セダン
222.057 => S 400 HYBRID/H
M: 276960
GA: 724206, 725011, 725014

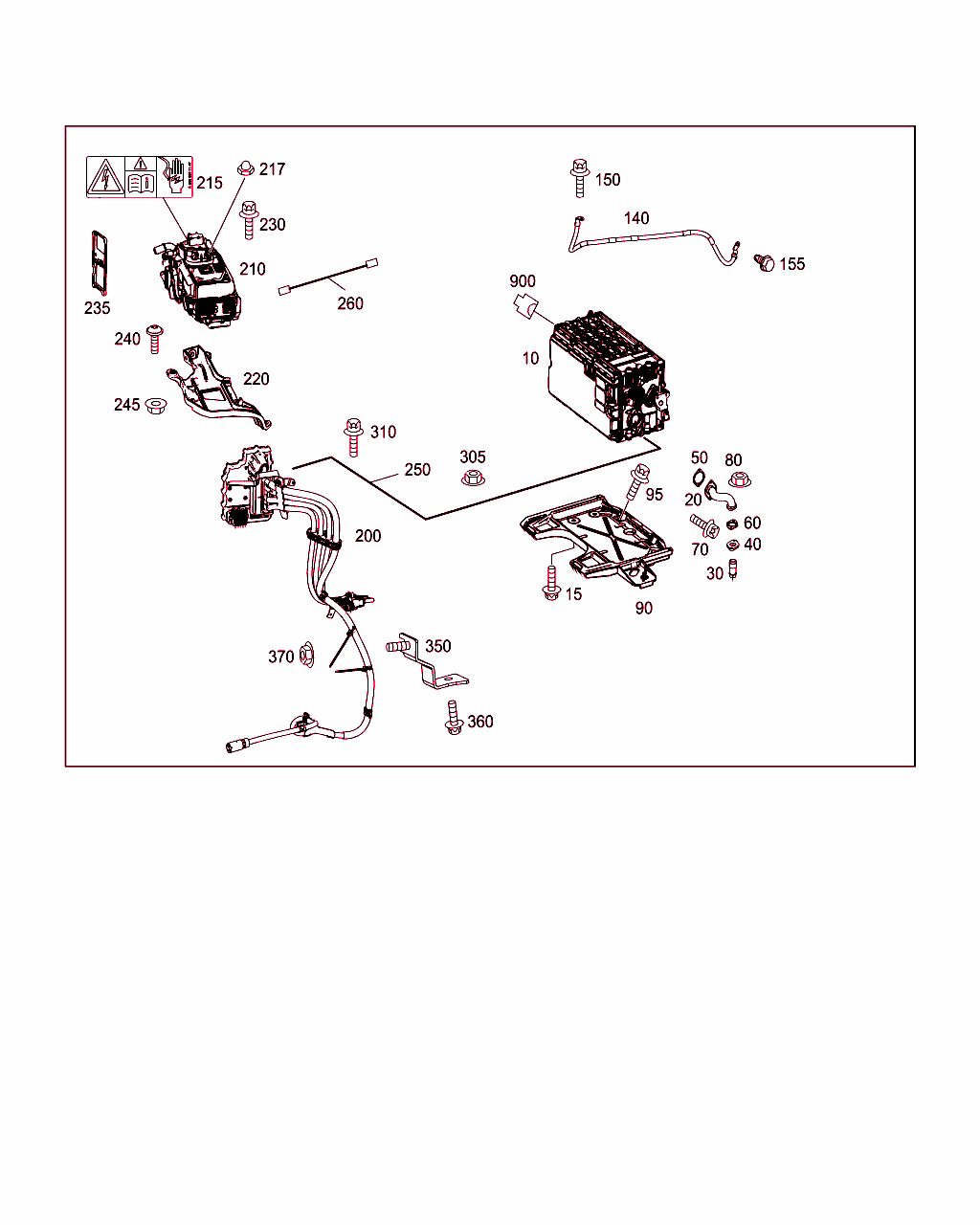

Schema

B54029000012.151111

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 789 340 75 01
リチウム・バッテリ
高電圧
BMS

これに変更 A 789 340 19 02

[011]まで ｼｬｼ: A => まで 日付: 23/05/2014

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 789 340 19 02
リチウム・バッテリ
高電圧

これに変更 A 789 340 23 02

[011]まで ｼｬｼ: A => まで 日付: 23/05/2014

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 789 340 23 02
リチウム・バッテリ
高電圧
BMS

これに変更 A 789 340 54 02

[011]まで ｼｬｼ: A => まで 日付: 23/05/2014

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 789 340 54 02
リチウム・バッテリ
高電圧
BMS

これに変更 A 789 340 64 02

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。

[011]まで ｼｬｼ: A => まで 日付: 23/05/2014
 		001
10 A 789 340 64 02
リチウム・バッテリ
高電圧
BMS

これに変更 A 789 340 07 03

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。

[012]まで ｼｬｼ: A => まで 日付: 22/04/2015
 		001
10 A 789 340 07 03
リチウム・バッテリ
高電圧
BMS

これに変更 A 789 340 13 03

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
10 A 789 340 13 03
リチウム・バッテリ
高電圧
BMS

これに変更 A 222 340 37 00

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 222 340 37 00
リチウム・バッテリ
高電圧

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
15 N 000000 001590
6角丸頭ボルト
バッテリ / バッテリ・フレーム
M8X24 		004
15 N 000000 001590
6角丸頭ボルト
バッテリ / バッテリ・フレーム
M8X24
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 223/224
ｺｰﾄﾞ日付指定名称
[223]19961031リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
20071210リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
[224]19961031リヤ・セパレート・シートおよび電動ヘッドレスト
20071210リヤ・セパレート・シート
 		004
20 A 222 340 10 00
パイプ
バッテリーの横側に 		001
20 A 222 340 11 00
パイプ
バッテリーの横側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 223/453
ｺｰﾄﾞ日付指定名称
[223]19961031リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
20071210リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
[453]20101112ベッド機能付きシート
 		001
30 A 222 340 08 00
パイプ
エンド・ピース 		001
40 A 222 340 09 00
エンド・プレート
/ パイプ 		001
50 A 025 997 73 47
フランジ・ガスケット
パイプをバッテリ・パックに 		001
60 A 025 997 74 47
フランジ・ガスケット
バッテリーに 		001
70 N 000000 001883
6角丸頭ボルト
パイプをバッテリ・パックに
M5X10 		002
70 A 000 833 02 71
ボルト
パイプ固定用ツール 		002
80 N 913023 005002
ナット
パイプ固定部をキャリアに
M5 		002
90 A 222 610 04 29
バッテリ・フレーム
右リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -223-224+804/-223-224+805/-223-224+806/-223-224+807
ｺｰﾄﾞ日付指定名称
[223]19961031リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
20071210リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
[224]19961031リヤ・セパレート・シートおよび電動ヘッドレスト
20071210リヤ・セパレート・シート
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
90 A 222 610 02 29
バッテリ・フレーム/ブラケット
右リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 223+804/223+805/223+806/223+807/224+804/224+805/224+806/224+807
ｺｰﾄﾞ日付指定名称
[223]19961031リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
20071210リヤ・バックレスト調節装置およびエレクトリック・ヘッドレスト
[224]19961031リヤ・セパレート・シートおよび電動ヘッドレスト
20071210リヤ・セパレート・シート
[804]19951002モデル・イヤー変更
20101007変更年13/1
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001
95 N 910105 008008
6角ボルト
バッテリ・ホルダ固定用ツール
M8X16 		002
140 A 000 540 04 64
ポテンシャル調整ライン
等電位化 		001
150 N 000000 001139
6角丸頭ボルト
バッテリ・プラス・ケーブル・マウント
M8X20 		001
155 N 910105 008008
6角ボルト
バッテリ・ケーブル / フレーム
M8X16 		001
200 A 222 440 26 07
ハーネス
バッテリ・ケーブル・ハーネス

[013]まで ｼｬｼ: A => まで 日付: 08/04/2014
 		001 L
200 A 222 540 13 11
ハーネス
AC ドライブ

[014]から ｼｬｼ: A => から 日付: 08/04/2014
 		001 L
200 A 222 440 28 07
ハーネス
バッテリ・ケーブル・ハーネス

[013]まで ｼｬｼ: A => まで 日付: 08/04/2014
 		001 R
200 A 222 540 15 11
ハーネス
AC ドライブ

[014]から ｼｬｼ: A => から 日付: 08/04/2014
 		001 R
210 A 276 900 08 01
コントロール・ユニット
AC ドライブ

これに変更 A 276 900 17 01

[015]まで ｼｬｼ: A => まで 日付: 20/03/2015

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
 		001 L
210 A 276 900 17 01
コントロール・ユニット
AC ドライブ
HCP

これに変更 A 276 900 14 01

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[429]
盗難関連部品
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。

[015]まで ｼｬｼ: A => まで 日付: 20/03/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001 L
210 A 276 900 14 01
コントロール・ユニット
AC ドライブ
HCP

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001 L
210 A 276 900 18 01
コントロール・ユニット
AC ドライブ
HCP

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101007変更年13/1
 		001 R
210 A 651 900 71 02
コントロール・ユニット
AC ドライブ

[016]まで ｼｬｼ: A 026120 => まで 日付: 21/10/2013

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807/808
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
[808]19951002モデル・イヤー変更
20110617変更年17/1
 		001 R
210 A 276 900 18 01
コントロール・ユニット
AC ドライブ
HCP

これに変更 A 276 900 15 01

[015]まで ｼｬｼ: A => まで 日付: 20/03/2015
[017]から ｼｬｼ: A 026121 => から 日付: 21/10/2013

ﾌｯﾄﾉｰﾄ解説
[002]
次の車台番号以前の車両には古い部品番号のものを使用すること
[429]
盗難関連部品
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001 R
210 A 276 900 15 01
コントロール・ユニット
AC ドライブ
HCP

[017]から ｼｬｼ: A 026121 => から 日付: 21/10/2013

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806/807
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20100224変更年14/1
[806]19951002モデル・イヤー変更
20100512変更年15/1
[807]19951002モデル・イヤー変更
20100803変更年16/1
 		001 R
215 A 000 584 41 47
警告ラベル
高電圧 		002
217 A 001 988 50 35
カバー・キャップ
コンタクト・ポイント 		001
220 A 222 545 07 48
ホルダー
AC ドライブ 		001 L
220 A 222 546 03 43
ホルダー
AC ドライブ 		001 R
230 N 910143 008009
6角丸頭ボルト
ACドライブをホルダに
M8X70 		003
235 A 212 342 00 00
シーリング・フレーム
AC ドライブ 		001
240 A 001 990 06 11
ボルト(6角穴付き)
ホワイト・ボディに取り付けるブラケット
M8X24

[019]まで ｼｬｼ: A => まで 日付: 30/06/2017
 		001
240 N 000000 000276
6角丸頭ボルト
ホワイト・ボディに取り付けるブラケット
M8X20

[019]まで ｼｬｼ: A => まで 日付: 30/06/2017
 		001
245 N 000000 003477
ナット
ホワイト・ボディに取り付けるブラケット
M6

[019]まで ｼｬｼ: A => まで 日付: 30/06/2017
 		001
250 A 222 440 32 07
ハーネス
高電圧バッテリから電圧ディストリビュータへ 		001 L
250 A 222 540 91 35
ハーネス
高電圧バッテリから電圧ディストリビュータへ

これに変更 A 222 540 34 02

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001 R
250 A 222 540 34 02
ハーネス
高電圧バッテリから電圧ディストリビュータへ 		001 R
260 A 222 540 87 13
ハーネス
アース ・ケーブル / ストラット・ドーム 		001 L
260 A 222 540 88 13
ハーネス
アース ・ケーブル / ストラット・ドーム 		001 R
305 A 003 990 02 51
ねじ込み式ナット
ケーブル・ダクト固定用ツール

これに変更 A 000 984 00 10

[020]まで ｼｬｼ: A 288236 => まで 日付: 14/07/2016

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		005
305 A 000 984 00 10
ナット
ケーブル・ダクト固定用ツール

[020]まで ｼｬｼ: A 288236 => まで 日付: 14/07/2016
 		005
305 A 210 990 01 50
ヘキサゴン・ナット
ケーブル・ダクト固定用ツール
5 MM

[021]から ｼｬｼ: A 288237 => から 日付: 14/07/2016
 		003
310 N 000000 000276
6角丸頭ボルト
トランスミッションに取り付けるケーブル･ハーネス
M8X20 		001
310 N 910143 006001
6角丸頭ボルト
M6X16 		001 R
310 N 000000 003853
6角丸頭ボルト
アース・ストラップ固定用ツール
M8X16 		001
350 A 222 546 64 46
ライン・ホルダ
オイル・パンに 		001
360 N 000000 001114
6角丸頭ボルト
ケーブル・ホルダ
M6X15 		001
370 N 910112 006001
ヘキサゴン・ナット
オイル・パンに取り付けるブラケット
M6 		001
370 A 000 984 00 10
ナット
ケーブル・ダクト固定用ツール

[020]まで ｼｬｼ: A 288236 => まで 日付: 14/07/2016
 		003
370 A 210 990 01 50
ヘキサゴン・ナット
5 MM

[021]から ｼｬｼ: A 288237 => から 日付: 14/07/2016
[022]から ｼｬｼ: L 001332 => から 日付: 31/07/2016 (CKD)
 		003
900 A 033 545 93 26
ソケット・ハウジング
高電圧バッテリ 		001
900 A 057 545 64 28
ピン・ハウジング
セパレーション・ポイントから高電圧バッテリへ 		001
