一覧

SPORTS CAR,ROADSTER
129.076 => SL 600
M: 120983
GA: 722621

Schema

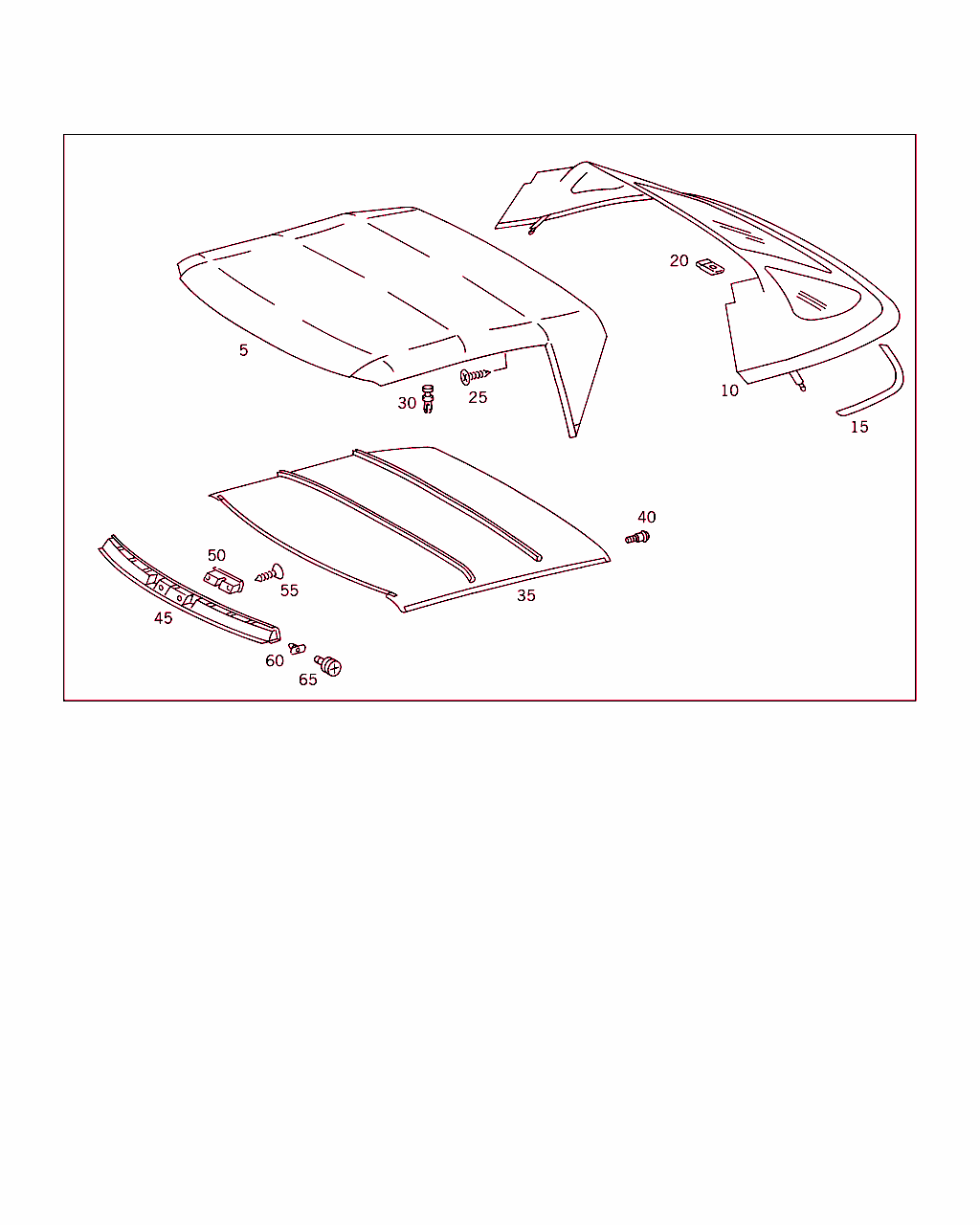

B77030000019.980930

[image]

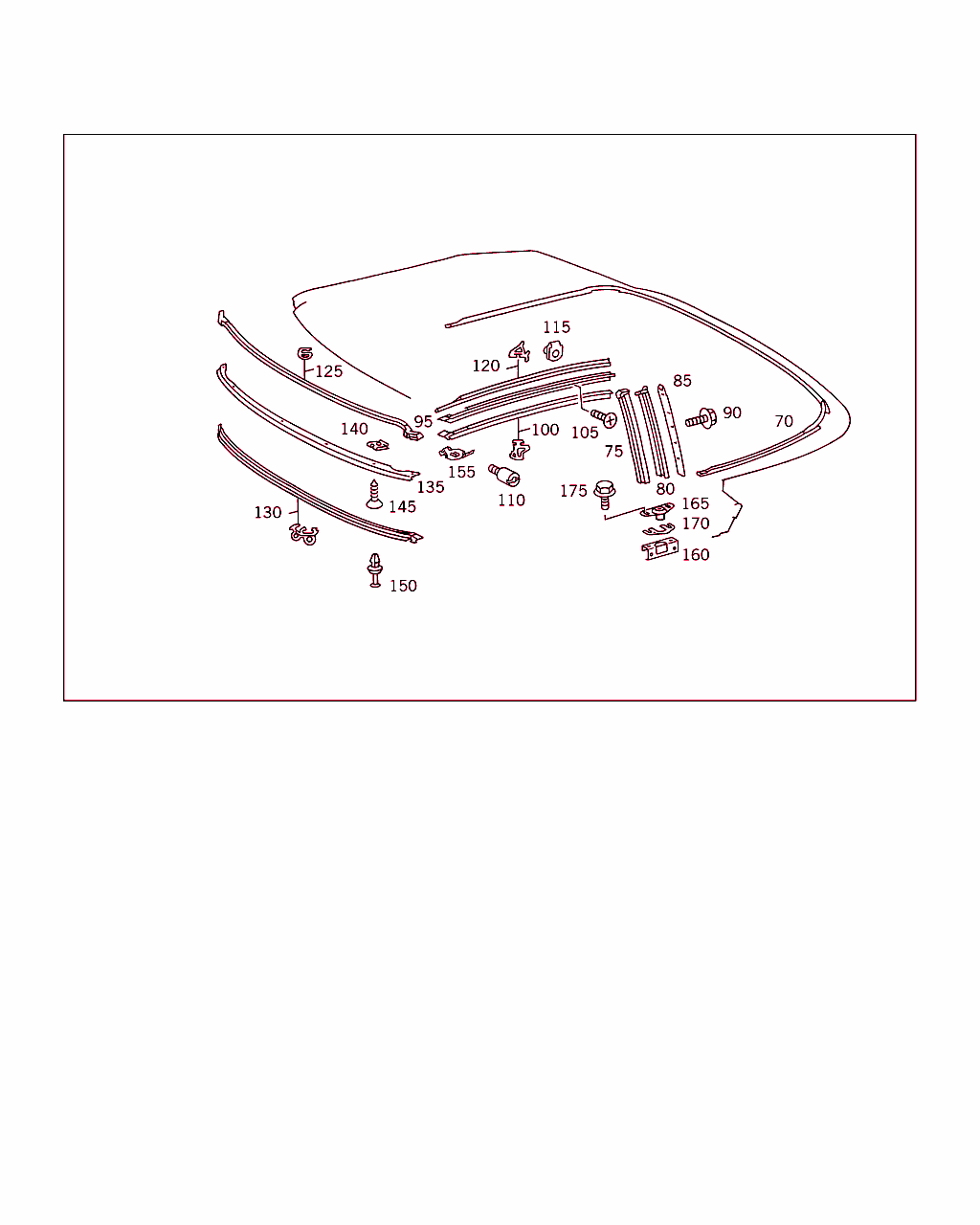

B77030000020.980930

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 770 14 82
カバー
フロント

ﾌｯﾄﾉｰﾄ解説
[901]
=============================================================================================================================I
CODE AND COLOR NO.:                                                                                                          I
       740       I       744       I       745       I       746       I       747       I       749       I       Y93       I
      BLACK      I     DARK BLUE   I     JAVA        I   DARK-BROWN    I  DARK-GREEN     I     GREY        I   DESIGNO-RED   I
[902]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     NO.7E28     I     .......     I
[903]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     .......     I     NO.3B93     I
[904]
     .......     I     .......     I     NO.1A64     I     .......     I     NO.6C22     I     NO.7E28     I     .......     I
=============================================================================================================================I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 740/744/746/Y93
ｺｰﾄﾞ日付指定名称
[740]19960806ソフト・トップ・クロス 9001 ブラック
[744]19960806ソフト・トップ・クロス 5010 ダーク・ブルー
[746]19960806ソフト・トップ・クロス 8023 ダーク・ブラウン
[Y93]19980206ソフト・トップ DESIGNO レッド
 		001
5 A 129 770 14 82
カバー
フロント

ﾌｯﾄﾉｰﾄ解説
[910]
======================I
CODE AND COLOR NO.:
       P28            I
  DESIGNO-MYSTIC BLUE I
[911]
     NO.5D33          I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P28
ｺｰﾄﾞ日付指定名称
[P28]19991015スペシャル・モデル、ECE SL エディション
 		001
5 A 129 770 16 82
カバー
フロント

ﾌｯﾄﾉｰﾄ解説
[901]
=============================================================================================================================I
CODE AND COLOR NO.:                                                                                                          I
       740       I       744       I       745       I       746       I       747       I       749       I       Y93       I
      BLACK      I     DARK BLUE   I     JAVA        I   DARK-BROWN    I  DARK-GREEN     I     GREY        I   DESIGNO-RED   I
[902]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     NO.7E28     I     .......     I
[903]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     .......     I     NO.3B93     I
[904]
     .......     I     .......     I     NO.1A64     I     .......     I     NO.6C22     I     NO.7E28     I     .......     I
=============================================================================================================================I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 747/749
ｺｰﾄﾞ日付指定名称
[747]19970303ソフト・トップ・クロス、ダーク・グリーン
[749]19970603ソフト・トップ・クロス、グレー
 		001
10 A 129 770 11 82
カバー
後部

ﾌｯﾄﾉｰﾄ解説
[901]
=============================================================================================================================I
CODE AND COLOR NO.:                                                                                                          I
       740       I       744       I       745       I       746       I       747       I       749       I       Y93       I
      BLACK      I     DARK BLUE   I     JAVA        I   DARK-BROWN    I  DARK-GREEN     I     GREY        I   DESIGNO-RED   I
[902]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     NO.7E28     I     .......     I
[903]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     .......     I     NO.3B93     I
[904]
     .......     I     .......     I     NO.1A64     I     .......     I     NO.6C22     I     NO.7E28     I     .......     I
=============================================================================================================================I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 740/744/746/Y93
ｺｰﾄﾞ日付指定名称
[740]19960806ソフト・トップ・クロス 9001 ブラック
[744]19960806ソフト・トップ・クロス 5010 ダーク・ブルー
[746]19960806ソフト・トップ・クロス 8023 ダーク・ブラウン
[Y93]19980206ソフト・トップ DESIGNO レッド
 		001
10 A 129 770 11 82
カバー
後部

ﾌｯﾄﾉｰﾄ解説
[910]
======================I
CODE AND COLOR NO.:
       P28            I
  DESIGNO-MYSTIC BLUE I
[911]
     NO.5D33          I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P28
ｺｰﾄﾞ日付指定名称
[P28]19991015スペシャル・モデル、ECE SL エディション
 		001
10 A 129 770 15 82
カバー
後部

ﾌｯﾄﾉｰﾄ解説
[901]
=============================================================================================================================I
CODE AND COLOR NO.:                                                                                                          I
       740       I       744       I       745       I       746       I       747       I       749       I       Y93       I
      BLACK      I     DARK BLUE   I     JAVA        I   DARK-BROWN    I  DARK-GREEN     I     GREY        I   DESIGNO-RED   I
[902]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     NO.7E28     I     .......     I
[903]
     NO.9B19     I     NO.5B26     I     .......     I     NO.8G00     I     .......     I     .......     I     NO.3B93     I
[904]
     .......     I     .......     I     NO.1A64     I     .......     I     NO.6C22     I     NO.7E28     I     .......     I
=============================================================================================================================I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 747/749
ｺｰﾄﾞ日付指定名称
[747]19970303ソフト・トップ・クロス、ダーク・グリーン
[749]19970603ソフト・トップ・クロス、グレー
 		001
15 A 129 778 03 16
レインフォース 002
20 A 129 778 02 14
ホルダー
/ サスペンダ・ボウおよびテンション・ワイヤ、リヤ 		004
25 A 000 990 77 36
ボルト
カバー / ホルダ 		002
30 A 124 990 09 92
リベット
折りたたみ補助 / カバー 		002
35 A 129 770 04 80
ルーフ・トリム

ﾌｯﾄﾉｰﾄ解説
[940]
=============================================================================================================I
CODE AND COLOR NO.:
    061   I    231   I    232   I    234   I    238   I    239   I    511   I    514   I    518   I    519   I
  BLACK   I  BLACK   I   BLUE   I MUSHROOM I  GREY    I  HELIOS  I  BLACK   I MUSHROOM I  GREY    I  HELIOS  I
[941]
 NO.7D09  I NO.7D09  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I
[942]
 NO.9045  I NO.9045  I NO.5070  I NO.1A46  I NO.7E15  I NO.1A48  I .......  I .......  I .......  I .......  I
[943]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9A84  I NO.1A19  I NO.7D44  I NO.1A29  I
[944]
 NO.9051  I NO.9051  I NO.5076  I NO.1A26  I NO.7D43  I NO.1A36  I NO.9051  I NO.1A26  I NO.7D43  I NO.1A36  I
[945]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9B97  I NO.1A20  I NO.7E03  I NO.1A30  I
=============================================================================================================I
[950]
  I=========================================================================I
  I                                                                         I
  I  S P E C I A L E  E Q U I P M E N T   D E S I G N O - LEATHER           I
  I                                                                         I
  I=========================================================================I
  I    ONE-COLORED    I  TWO-COLORED   I COLOR NO.  I                       I
  I-------------------I----------------I------------I-----------------------I
  I                   I                I            I                       I
  I        X02        I      X55       I  NO.5B83   I                       I
  I        X03        I      X52       I  NO.5B84   I                       I
  I        X04        I      X62       I  NO.3B96   I                       I
  I        X05        I      X53       I  NO.1A13   I                       I
  I        X07        I      X54       I  NO.3B97   I                       I
  I        ...        I      ...       I  .......   I                       I
  I        X09        I      X56       I  NO.5B86   I                       I
  I        X11        I      ...       I  NO.9A84   I                       I
  I        X23        I      X58       I  NO.1A39   I                       I
  I        ...        I      ...       I  .......   I                       I
  I        X26        I      X57       I  NO.5C27   I                       I
  I        X31        I      X59       I  NO.6C07   I                       I
  I        ...        I      ...       I  .......   I                       I
  I        X34        I      X64       I  NO.8H38   I                       I
  I        X35        I      X63       I  NO.8H36   I                       I
============================================================================I
 		001
40 A 129 984 05 31
ボルト
パネル / ジョイント・ベアリング 		002
45 A 129 770 00 80
ルーフ・トリム
ソフト・トップ・フレーム前部

ﾌｯﾄﾉｰﾄ解説
[940]
=============================================================================================================I
CODE AND COLOR NO.:
    061   I    231   I    232   I    234   I    238   I    239   I    511   I    514   I    518   I    519   I
  BLACK   I  BLACK   I   BLUE   I MUSHROOM I  GREY    I  HELIOS  I  BLACK   I MUSHROOM I  GREY    I  HELIOS  I
[941]
 NO.7D09  I NO.7D09  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I
[942]
 NO.9045  I NO.9045  I NO.5070  I NO.1A46  I NO.7E15  I NO.1A48  I .......  I .......  I .......  I .......  I
[943]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9A84  I NO.1A19  I NO.7D44  I NO.1A29  I
[944]
 NO.9051  I NO.9051  I NO.5076  I NO.1A26  I NO.7D43  I NO.1A36  I NO.9051  I NO.1A26  I NO.7D43  I NO.1A36  I
[945]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9B97  I NO.1A20  I NO.7E03  I NO.1A30  I
=============================================================================================================I
 		001
45 A 129 770 07 80
ルーフ・パネル
ソフト・トップ・フロント・フレーム: レザー「EXCLUSIV」の場合

ﾌｯﾄﾉｰﾄ解説
[891]
UP TO MODEL YEAR '99

ﾌｯﾄﾉｰﾄ解説
[940]
=============================================================================================================I
CODE AND COLOR NO.:
    061   I    231   I    232   I    234   I    238   I    239   I    511   I    514   I    518   I    519   I
  BLACK   I  BLACK   I   BLUE   I MUSHROOM I  GREY    I  HELIOS  I  BLACK   I MUSHROOM I  GREY    I  HELIOS  I
[941]
 NO.7D09  I NO.7D09  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I
[942]
 NO.9045  I NO.9045  I NO.5070  I NO.1A46  I NO.7E15  I NO.1A48  I .......  I .......  I .......  I .......  I
[943]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9A84  I NO.1A19  I NO.7D44  I NO.1A29  I
[944]
 NO.9051  I NO.9051  I NO.5076  I NO.1A26  I NO.7D43  I NO.1A36  I NO.9051  I NO.1A26  I NO.7D43  I NO.1A36  I
[945]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9B97  I NO.1A20  I NO.7E03  I NO.1A30  I
=============================================================================================================I
 		001
45 A 129 770 06 80
ルーフ・パネル
ソフト・トップ・フロント・フレーム: レザー「EXCLUSIV」の場合

ﾌｯﾄﾉｰﾄ解説
[800]
ｼｬｼﾅﾝﾊﾞNo.以降: AEJ 99/1

ﾌｯﾄﾉｰﾄ解説
[940]
=============================================================================================================I
CODE AND COLOR NO.:
    061   I    231   I    232   I    234   I    238   I    239   I    511   I    514   I    518   I    519   I
  BLACK   I  BLACK   I   BLUE   I MUSHROOM I  GREY    I  HELIOS  I  BLACK   I MUSHROOM I  GREY    I  HELIOS  I
[941]
 NO.7D09  I NO.7D09  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I
[942]
 NO.9045  I NO.9045  I NO.5070  I NO.1A46  I NO.7E15  I NO.1A48  I .......  I .......  I .......  I .......  I
[943]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9A84  I NO.1A19  I NO.7D44  I NO.1A29  I
[944]
 NO.9051  I NO.9051  I NO.5076  I NO.1A26  I NO.7D43  I NO.1A36  I NO.9051  I NO.1A26  I NO.7D43  I NO.1A36  I
[945]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9B97  I NO.1A20  I NO.7E03  I NO.1A30  I
=============================================================================================================I
 		001
45 A 129 770 08 80
ルーフ・パネル
ソフト・トップ・フロント・フレーム: レザー「EXCLUSIV」の場合
"DESIGNO"

ﾌｯﾄﾉｰﾄ解説
[950]
  I=========================================================================I
  I                                                                         I
  I  S P E C I A L E  E Q U I P M E N T   D E S I G N O - LEATHER           I
  I                                                                         I
  I=========================================================================I
  I    ONE-COLORED    I  TWO-COLORED   I COLOR NO.  I                       I
  I-------------------I----------------I------------I-----------------------I
  I                   I                I            I                       I
  I        X02        I      X55       I  NO.5B83   I                       I
  I        X03        I      X52       I  NO.5B84   I                       I
  I        X04        I      X62       I  NO.3B96   I                       I
  I        X05        I      X53       I  NO.1A13   I                       I
  I        X07        I      X54       I  NO.3B97   I                       I
  I        ...        I      ...       I  .......   I                       I
  I        X09        I      X56       I  NO.5B86   I                       I
  I        X11        I      ...       I  NO.9A84   I                       I
  I        X23        I      X58       I  NO.1A39   I                       I
  I        ...        I      ...       I  .......   I                       I
  I        X26        I      X57       I  NO.5C27   I                       I
  I        X31        I      X59       I  NO.6C07   I                       I
  I        ...        I      ...       I  .......   I                       I
  I        X34        I      X64       I  NO.8H38   I                       I
  I        X35        I      X63       I  NO.8H36   I                       I
============================================================================I
 		001
50 A 129 778 00 55
リセス
フロント・パネルに

ﾌｯﾄﾉｰﾄ解説
[940]
=============================================================================================================I
CODE AND COLOR NO.:
    061   I    231   I    232   I    234   I    238   I    239   I    511   I    514   I    518   I    519   I
  BLACK   I  BLACK   I   BLUE   I MUSHROOM I  GREY    I  HELIOS  I  BLACK   I MUSHROOM I  GREY    I  HELIOS  I
[941]
 NO.7D09  I NO.7D09  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I NO.7D09  I NO.8G26  I
[942]
 NO.9045  I NO.9045  I NO.5070  I NO.1A46  I NO.7E15  I NO.1A48  I .......  I .......  I .......  I .......  I
[943]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9A84  I NO.1A19  I NO.7D44  I NO.1A29  I
[944]
 NO.9051  I NO.9051  I NO.5076  I NO.1A26  I NO.7D43  I NO.1A36  I NO.9051  I NO.1A26  I NO.7D43  I NO.1A36  I
[945]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9B97  I NO.1A20  I NO.7E03  I NO.1A30  I
=============================================================================================================I
 		001
55 N 007983 004297
鉄板ビス
フロント・パネルのグリップのくぼみ / ソフト・トップ・フロント・フレーム 		002
60 A 126 690 00 18
ペグ
パネル / ソフト・トップ・フロント・フレーム 		002
65 N 914127 004230
鉄板ビス
パネル / ソフト・トップ・フロント・フレーム 		002
70 A 129 770 20 98
ウェザ・ストリップ
/ ソフト・トップ・レール 		001
75 A 129 770 33 98
ウェザ・ストリップ
左 		001
75 A 129 770 34 98
ウェザ・ストリップ
右 		001
80 A 129 779 13 21
シーリング・レール
左 		001
80 A 129 779 14 21
シーリング・レール
右 		001
85 A 129 774 04 97
サポート
シーリング・レールに 		002
90 N 914129 005003
ボルト
レール / ファブリック・ホールディング・レール 		002
90 N 914129 004009
ボルト

これに変更 N 000000 001812 		-
90 N 000000 001812
6角丸頭ボルト
レール / ファブリック・ホールディング・レール 		002
90 N 914129 005013
ボルト
レール / ファブリック・ホールディング・レール 		006
95 A 129 770 25 34
シーリング・レール
左 		001
95 A 129 770 26 34
シーリング・レール
右 		001
100 A 129 770 37 98
ウェザ・ストリップ
/ ソフト・トップ・フレーム、上部、左 		001
100 A 129 770 38 98
ウェザ・ストリップ
/ ソフト・トップ・フレーム、上部、右 		001
105 N 000966 005069
ボルト
レール・シール / ソフト・トップ・フレーム 		006
110 A 129 774 05 16
ピン 002
115 A 129 990 04 91
ナット・リテーナ 008
120 A 129 774 56 96
ウェザ・ストリップ
/ ソフト・トップ・フレーム、上部、左および 右 		002
125 A 129 770 19 98
ウェザ・ストリップ
ソフト・トップ・フレーム前部 		001
130 A 129 770 39 98
ウェザ・ストリップ
/ ソフト・トップ・フロント・フレーム 		001
135 A 129 771 01 39
レール
/ ソフト・トップ・フロント・フレーム 		001
140 A 140 994 10 45
ヒューズ
ホールディング・レールおよびウェザ・ストリップ /ソフト・トップ・フロント・フレーム 		007
145 N 914127 004233
鉄板ビス
ホールディング・レールおよびウェザ・ストリップ /ソフト・トップ・フロント・フレーム 		007
150 A 000 990 40 92
リベット
シール・インおよびホールディング・レール /ソフト・トップ・フロント・フレーム

これに変更 A 124 990 05 92 		004
150 A 124 990 05 92
スプレッド・リベット
シール・インおよびホールディング・レール /ソフト・トップ・フロント・フレーム 		004
155 A 129 779 03 70
クリップ
ホールディング・レール 		004
160 A 129 639 00 31
コンソール
Bピラー溝部分に、ベアリング固定部用 		002
165 A 129 630 06 20
ベアリング
コンソールに、ハード・トップ・ジャーナル・リテーナー 		002
170 A 129 639 00 11
プレート
許容誤差調整のためのブラケットとコンソールのあいだ 		NB
175 N 914126 006002
ボルト

これに変更 N 910105 006023 		-
175 N 910105 006023
6角ボルト
コンソール / B ピラー、固定ブラケット 		004
175 N 914126 006002
ボルト

これに変更 N 910105 006023 		-
175 N 910105 006023
6角ボルト
マウント / コンソール、ハード・トップのリテーナ 		004
