一覧

スポーツ・カー、ロードスター、モデル・イヤー 1999年
129.064 => SL 320 JAPAN
M: 112943
GA: 722607

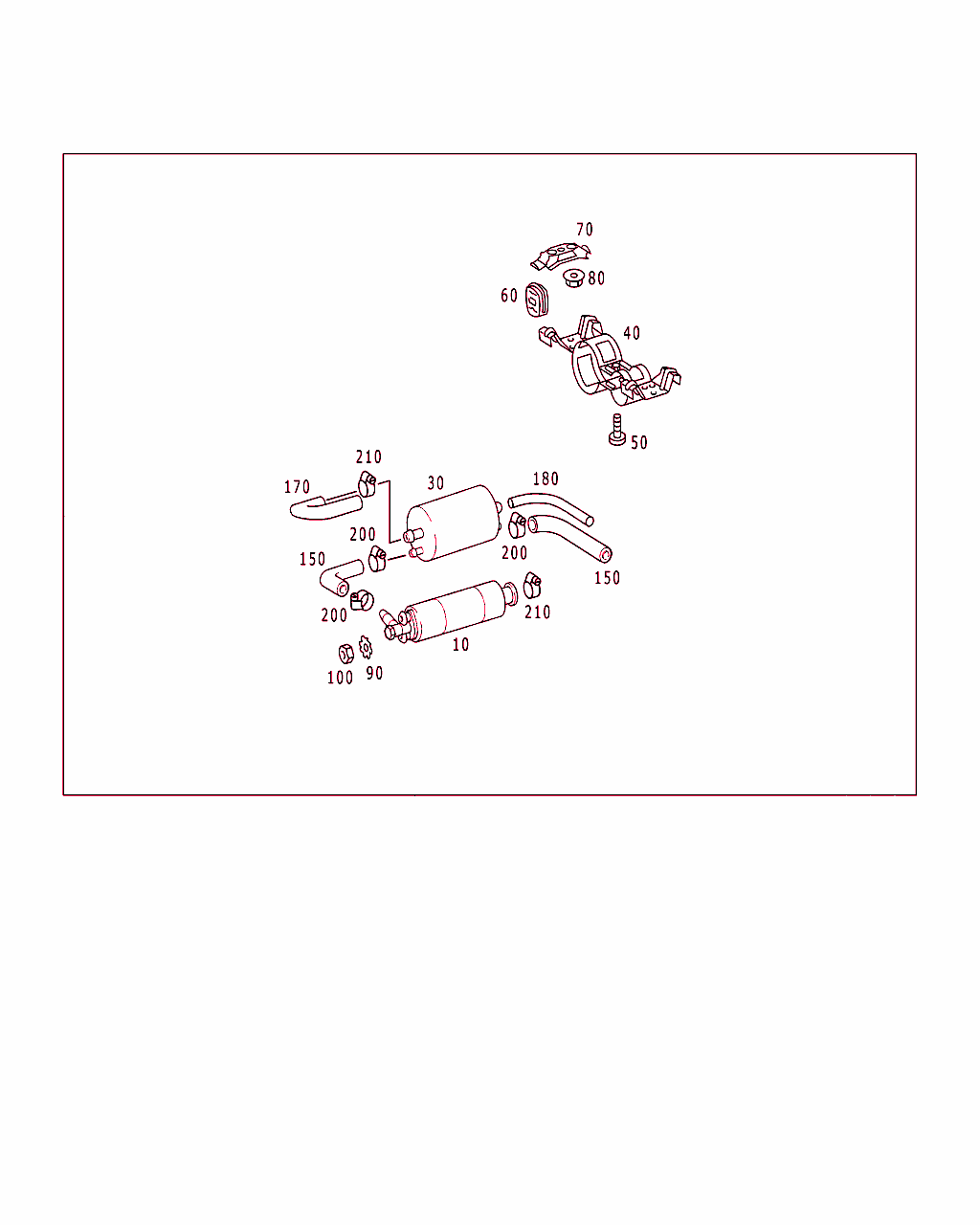

Schema

B47030000170.080131

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 000 470 78 94
補助ポンプ 001
30 A 002 477 31 01
フューエルフィルタ 001
40 A 140 470 04 81
ホルダー
フューエル・ポンプ / フィルタ 		001
50 N 007985 005532
ボルト 001
60 A 124 478 00 82
ラバー・リング 004
70 A 124 478 02 40
ホルダー 002
80 A 003 990 02 51
ねじ込み式ナット
ブラケット / 車両フロア 		004
90 N 006797 004132
歯付きワッシャ
電気ケーブル / フューエル・ まで 		001
90 N 006797 005231
歯付きワッシャ
電気ケーブル / フューエル・ まで 		001
100 N 000934 004006
ナット
電気ケーブル / フューエル・ まで 		001
100 N 000934 005008
ナット
電気ケーブル / フューエル・ まで 		001
150 A 114 997 18 82
ホース

これに変更 N 916030 000527 		-
150 N 916030 000527
ホース
フューエル・ポンプからフューエル・フィルタまで
115 MM

これに変更 A 230 476 87 26

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: F 198011
[404]
メートル単位で注文のこと
 		001
150 A 230 476 87 26
ホース
フューエル・ポンプからフューエル・フィルタまで
115 MM

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: F 198011
[404]
メートル単位で注文のこと
 		001
150 A 202 476 64 26
フューエル・ホース
フューエル・ポンプからフューエル・フィルタまで

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: F 198012
[404]
メートル単位で注文のこと
 		001
150 A 202 476 64 26
フューエル・ホース
フューエル・フィルタからフィード・ラインまで

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
170 A 129 476 15 26
ホース

これに変更 A 129 476 23 26

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前: F 175044
 		-
170 A 129 476 23 26
ホース
リターン・ライン / フューエル・フィルタ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以前: F 175044
 		001
170 A 129 476 42 26
ホース

これに変更 A 129 476 43 26

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降: F 175045
 		-
170 A 129 476 43 26
ホース
リターン・ライン / フューエル・フィルタ

ﾌｯﾄﾉｰﾄ解説
[014]
ｼｬｼﾅﾝﾊﾞNo.以降: F 175045
 		001
180 A 210 476 27 26
ホース
フィルタからベンチレーション・ラインへ

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以前: F 198011
 		001
180 A 210 476 27 26
ホース
フィルタからベンチレーション・ラインへ

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: F 198012
 		001
200 A 006 997 18 90
ホース・クランプ
フューエル・ポンプからフューエル・フィルタまで 		002
200 A 006 997 18 90
ホース・クランプ
フューエル・フィルタからフィード・ラインまで 		002
210 A 006 997 19 90
バインダ
フューエル・ポンプをフューエル・タンクに 		001
210 A 001 997 69 90
ホース・クランプ 001
