一覧

スポーツ・カー、ロードスター、モデル・イヤー 1999年
129.064 => SL 320 JAPAN
M: 112943
GA: 722607

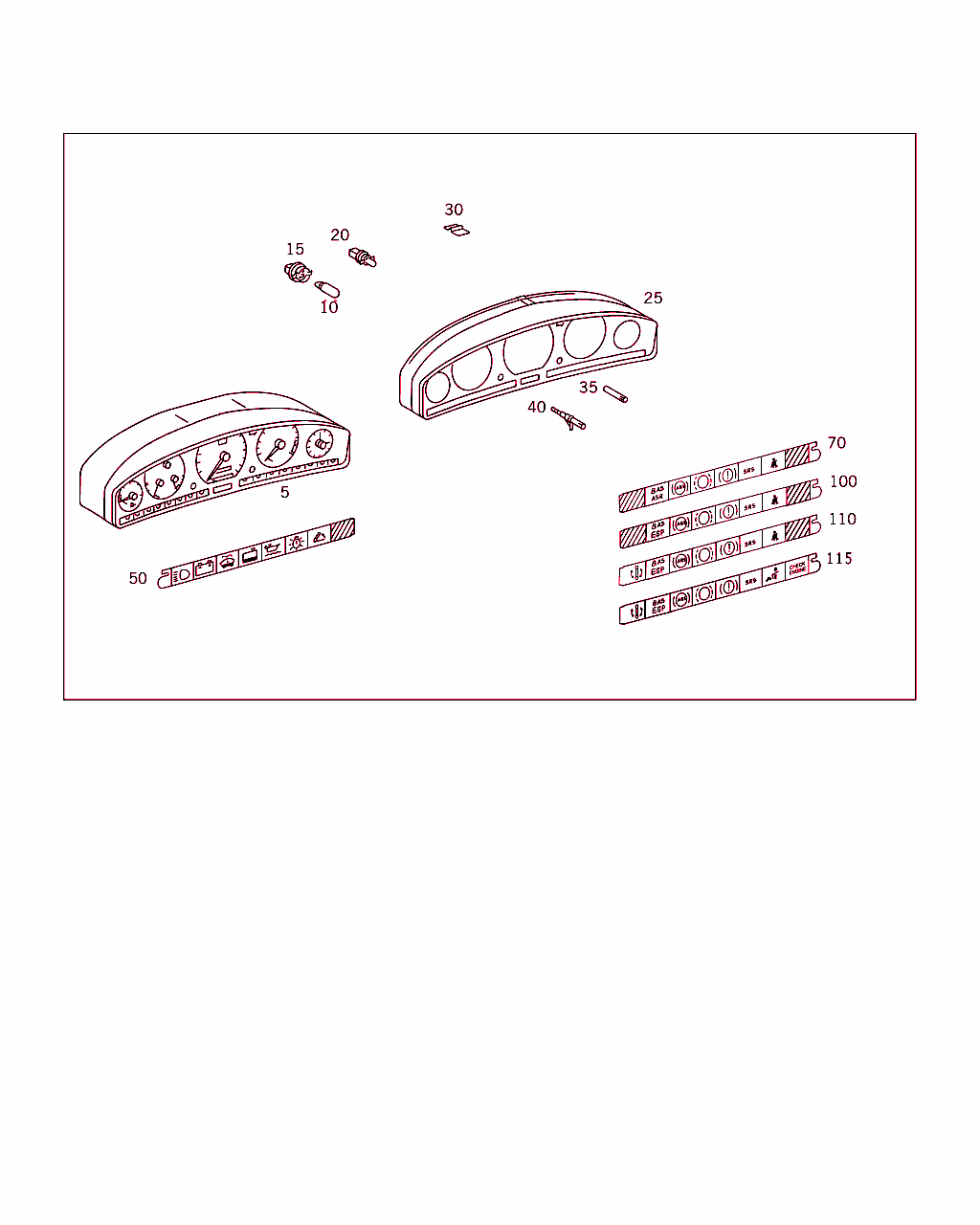

Schema

B54585000151.991007

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 440 28 11
クラスタ
260 KM

ﾌｯﾄﾉｰﾄ解説
[020]
注意!! カラーのインストルメント・クラスタの場合は、　                                   必要に応じて、コードES2により、必ずフレームを同時に注文します。
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[891]
ｼｬｼﾅﾝﾊﾞNo.以前: F 187941
コード 800 装備車以外
その他 F 187942 (コード 809 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄ解説
[912]
NO: 9106
[913]
NO.7E89
 		001
5 A 129 440 34 11
インストルメント・クラスタ
260 KM

ﾌｯﾄﾉｰﾄ解説
[020]
注意!! カラーのインストルメント・クラスタの場合は、　                                   必要に応じて、コードES2により、必ずフレームを同時に注文します。
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[800]
ｼｬｼﾅﾝﾊﾞNo.以降: F 187942
コード 809 装備車以外
その他 F 187941 (コード 800 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
[801]
ｼｬｼﾅﾝﾊﾞNo.以前: F 196861
コード 801 装備車以外

ﾌｯﾄﾉｰﾄ解説
[912]
NO: 9106
[913]
NO.7E89
 		001
5 A 129 440 52 11
インストルメント・クラスタ
260 KM/H

ﾌｯﾄﾉｰﾄ解説
[020]
注意!! カラーのインストルメント・クラスタの場合は、　                                   必要に応じて、コードES2により、必ずフレームを同時に注文します。
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[810]
ｼｬｼﾅﾝﾊﾞNo.以降: F 196862
コード 800 装備車以外

ﾌｯﾄﾉｰﾄ解説
[912]
NO: 9106
[913]
NO.7E89
 		001
5 A 129 440 57 11
クラスタ
"SL EDITION"

ﾌｯﾄﾉｰﾄ解説
[020]
注意!! カラーのインストルメント・クラスタの場合は、　                                   必要に応じて、コードES2により、必ずフレームを同時に注文します。
[423]
注意、交換部品は、必ず取付け後、ハンド・ヘルド・テスタを使って                                コード入力する必要があります !
[810]
ｼｬｼﾅﾝﾊﾞNo.以降: F 196862
コード 800 装備車以外

ﾌｯﾄﾉｰﾄ解説
[912]
NO: 9106
[913]
NO.7E89
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P28
ｺｰﾄﾞ日付指定名称
[P28]19991015スペシャル・モデル、ECE SL エディション
 		001
10 A 001 544 55 94
電球
インストルメント・クラスタ照明
2 W 		004
15 A 000 545 46 19
ソケット
TO 001 544 55 94 		004
20 A 001 544 97 94
電球

これに変更 N 000000 000953 		-
20 N 000000 000953
電球
ディスプレイ照明
1,2 W 		NB
25 A 129 540 13 24
ハウジング

ﾌｯﾄﾉｰﾄ解説
[901]
======================================================I
コードおよび色番号:　　　　　　　　　　                                  I
    061   I    ...   I    ...   I    ...   I    ...   I
    231   I    232   I    234   I    238   I    239   I
    511   I    ...   I    514   I    518   I    519   I
  黒色 I　　　　　　　  青色　　  I  ジャワ　　　  I オリオン・グレーI　  ヘリオス　　  I
[902]
  NO.9106 I  NO.5165 I  NO.1415 I  NO.7227 I  NO.1461 I
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P28
ｺｰﾄﾞ日付指定名称
[P28]19991015スペシャル・モデル、ECE SL エディション
 		001
25 A 129 540 15 24
ハウジング
"SL EDITION"

ﾌｯﾄﾉｰﾄ解説
[912]
NO: 9106
[913]
NO.7E89
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P28
ｺｰﾄﾞ日付指定名称
[P28]19991015スペシャル・モデル、ECE SL エディション
 		001
30 A 001 987 66 70
ラバー・プロフィール 005
35 A 129 542 01 89
ノブ 001
40 A 129 542 02 89
ノブ
トリップ・メータ・カウンタ 		001
50 A 129 584 02 21
ツール・バー
左 		001
70 A 129 584 95 17
シンボルバー
ASR (右側) の場合のみ

ﾌｯﾄﾉｰﾄ解説
[891]
ｼｬｼﾅﾝﾊﾞNo.以前: F 187941
コード 800 装備車以外
その他 F 187942 (コード 809 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
----- A 129 584 96 17
ツール・バー
ASR および ADS (右側) の場合のみ

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
[891]
ｼｬｼﾅﾝﾊﾞNo.以前: F 187941
コード 800 装備車以外
その他 F 187942 (コード 809 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
100 A 129 584 97 17
ツール・バー
ESP、右の場合のみ

ﾌｯﾄﾉｰﾄ解説
[891]
ｼｬｼﾅﾝﾊﾞNo.以前: F 187941
コード 800 装備車以外
その他 F 187942 (コード 809 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
110 A 129 584 98 17
ツール・バー
ESP および ADS、右の場合のみ

ﾌｯﾄﾉｰﾄ解説
[891]
ｼｬｼﾅﾝﾊﾞNo.以前: F 187941
コード 800 装備車以外
その他 F 187942 (コード 809 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
115 A 129 584 14 26
シンボルバー
右

ﾌｯﾄﾉｰﾄ解説
[800]
ｼｬｼﾅﾝﾊﾞNo.以降: F 187942
コード 809 装備車以外
その他 F 187941 (コード 800 装備) 以前の車両に装着　　　　　　　　　　　　　　　　　　　　　　　　
 		001
