一覧

スポーツ・カー、ロードスター、モデル・イヤー 1999年
129.064 => SL 320 JAPAN
M: 112943
GA: 722607

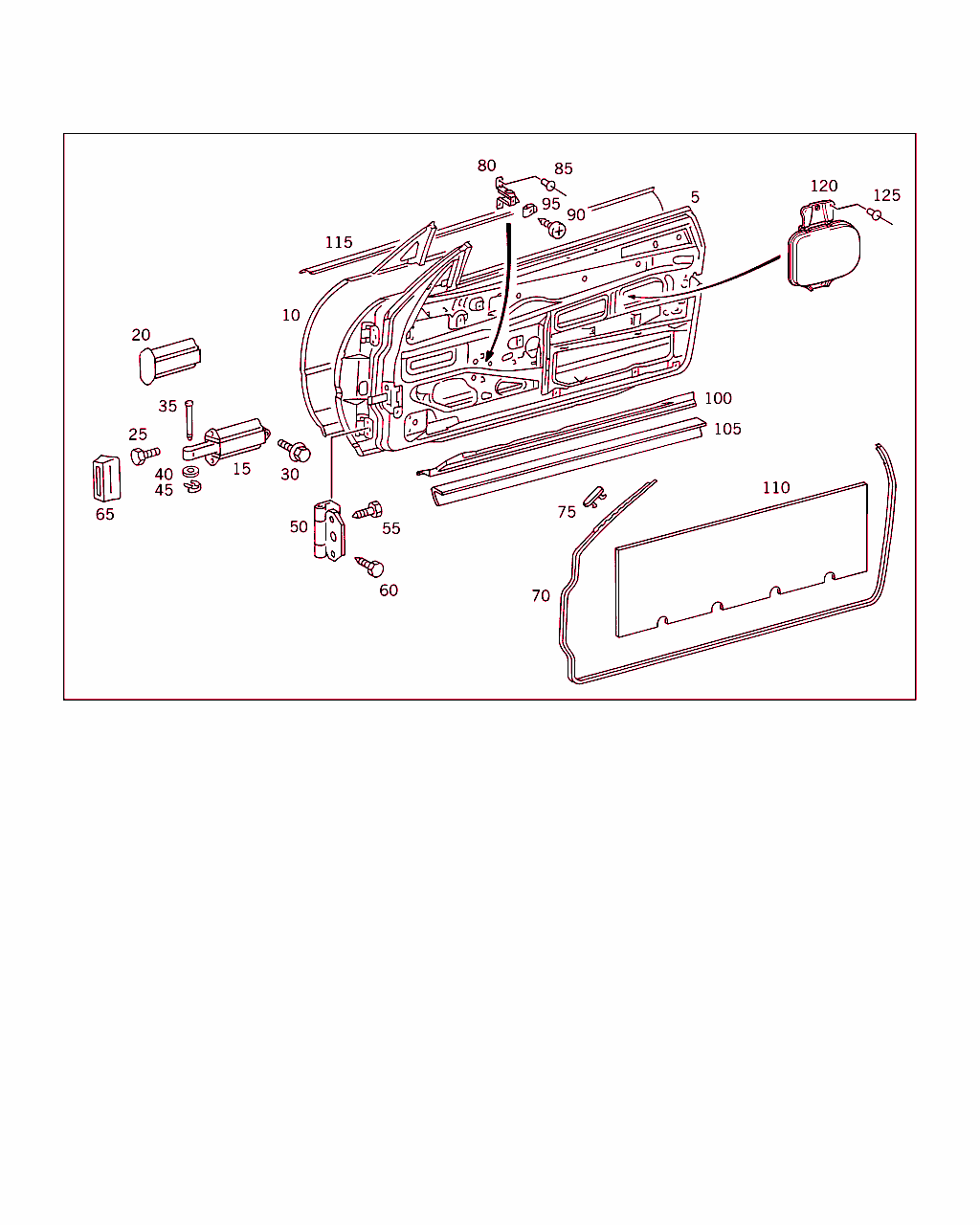

Schema

B72015000068.980930

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 720 15 05
ドア・ホワイト・ボディ
左 		001
5 A 129 720 16 05
ドア・ホワイト・ボディ
右 		001
10 A 129 720 01 09
パネル
左 		001
10 A 129 720 02 09
パネル
右 		001
15 A 129 720 01 16
ドア・キャッチ 002
20 A 124 722 00 08
カバー 002
25 N 914126 006001
ボルト

これに変更 N 910105 006002 		-
25 N 910105 006002
6角ボルト
運転席ドアのドア・ホルダ 		004
30 A 129 990 07 01
ボルト

これに変更 A 202 990 25 01 		-
30 A 202 990 25 01
フランジ付き6角ボルト
運転席ドアのドア・ホルダ 		002
35 A 123 991 02 07
ピン
ドア・ホルダ / フロント・パーティション 		002
40 A 126 990 08 40
ウインドウ
ドア・ホルダ / フロント・パーティション
1.00 MM 		NB
40 A 126 990 09 40
ウインドウ
ドア・ホルダ / フロント・パーティション
2.00 MM 		NB
45 N 912001 006001
ヒューズ
ドア・ホルダ / フロント・パーティション 		002
50 A 124 720 01 37
ヒンジ
運転席ドア 		004
55 A 201 990 01 17
ボルト
運転席ドアのヒンジ 		008
60 A 201 990 00 17
ボルト
運転席ドア / フロント・パーティション 		008
65 A 201 727 04 30
ウェザ・ストリップ
ドア・キャッチ 		002
70 A 129 720 01 78
シーリング・フレーム
左運転席ドア 		001
70 A 129 720 02 78
シーリング・フレーム
右運転席ドア 		001
75 A 000 990 11 92
スプレッド・リベット
ミラー部分のシール 		004
80 A 129 722 01 14
ホルダー
左グリップ 		001
80 A 129 722 02 14
ホルダー
右グリップ 		001
85 A 002 990 02 97
リベット

これに変更 A 003 990 96 97 		-
85 A 003 990 96 97
ブラインド・リベット
ドアのブラケット 		004
90 N 914127 006204
鉄板ビス
ドアのブラケット 		002
95 A 000 994 09 45
プラグイン・ナット
ドアのブラケット 		002
100 A 129 727 09 88
カバー
左下部

ﾌｯﾄﾉｰﾄ解説
[901]
=============================================================================================================I
コードおよび色番号:                                                                                                   I
    061   I    231   I    232   I    234   I    238   I    239   I    511   I    514   I    518   I    519   I
[902]
 NO.9051  I NO.9051  I NO.5076  I NO.1A26  I NO.7D43  I NO.1A36  I NO.9051  I NO.1A26  I NO.7D43  I NO.1A36  I
[903]
 NO.9B37  I .......  I .......  I .......  I .......  I .......  I .......  I .......  I .......  I .......  I
[904]
 .......  I NO.9A84  I NO.5A98  I NO.1A19  I NO.7D44  I NO.1A29  I .......  I .......  I .......  I .......  I
[905]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9A84  I NO.1A19  I NO.7D44  I NO.1A29  I
[906]
 NO.9B03  I NO.9B03  I NO.5B15  I NO.1A23  I NO.7D50  I NO.1A33  I NO.9B03  I NO.1A23  I NO.7D50  I NO.1A33  I
[907]
 NO.9C17  I NO.9C17  I NO.5C30  I NO.1A46  I NO.7E15  I NO.1A48  I .......  I .......  I .......  I .......  I
 		001
100 A 129 727 10 88
カバー
右下部

ﾌｯﾄﾉｰﾄ解説
[901]
=============================================================================================================I
コードおよび色番号:                                                                                                   I
    061   I    231   I    232   I    234   I    238   I    239   I    511   I    514   I    518   I    519   I
[902]
 NO.9051  I NO.9051  I NO.5076  I NO.1A26  I NO.7D43  I NO.1A36  I NO.9051  I NO.1A26  I NO.7D43  I NO.1A36  I
[903]
 NO.9B37  I .......  I .......  I .......  I .......  I .......  I .......  I .......  I .......  I .......  I
[904]
 .......  I NO.9A84  I NO.5A98  I NO.1A19  I NO.7D44  I NO.1A29  I .......  I .......  I .......  I .......  I
[905]
 .......  I .......  I .......  I .......  I .......  I .......  I NO.9A84  I NO.1A19  I NO.7D44  I NO.1A29  I
[906]
 NO.9B03  I NO.9B03  I NO.5B15  I NO.1A23  I NO.7D50  I NO.1A33  I NO.9B03  I NO.1A23  I NO.7D50  I NO.1A33  I
[907]
 NO.9C17  I NO.9C17  I NO.5C30  I NO.1A46  I NO.7E15  I NO.1A48  I .......  I .......  I .......  I .......  I
 		001
105 A 140 727 08 87
ガスケット

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		002
110 A 210 682 00 08
ドア・インシュレータ

これに変更 A 168 682 03 08 		-
110 A 168 682 03 08
ダンパ
ドア・パネル

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		002
115 A 129 690 01 80
トリム・バー
左 		001
115 A 129 690 02 80
トリム・バー
右 		001
120 A 129 860 15 05
サイドバッグ
左運転席ドア 		001
120 A 129 860 16 05
サイドバッグ
右運転席ドア 		001
125 A 003 990 24 97
ブラインド・リベット
サイドバッグ 		006
