一覧

スポーツ・カー、ロードスター、モデル・イヤー 1999年
129.068 => SL 500 JAPAN
M: 113961
GA: 722624

Schema

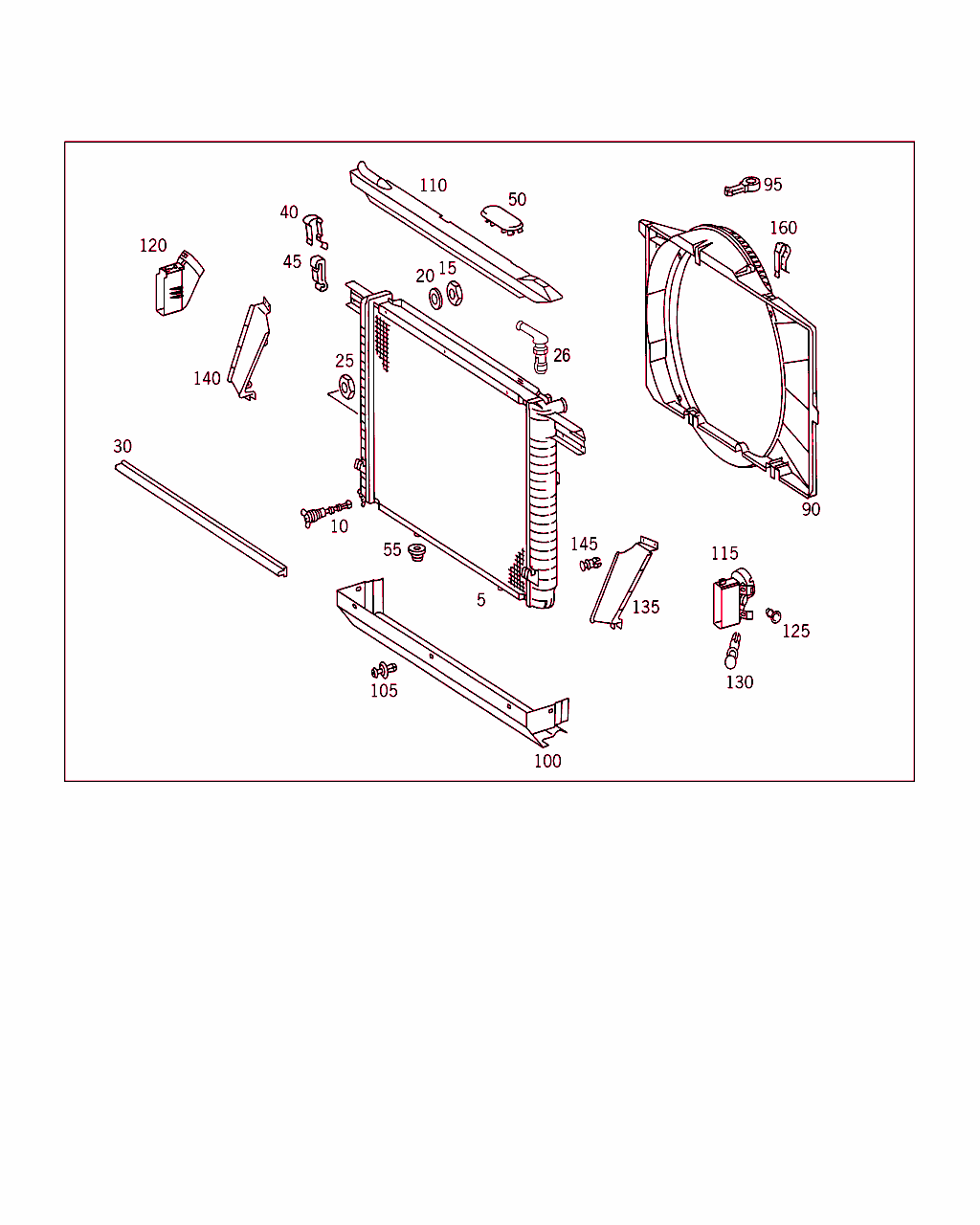

B50015000220.060918

[image]

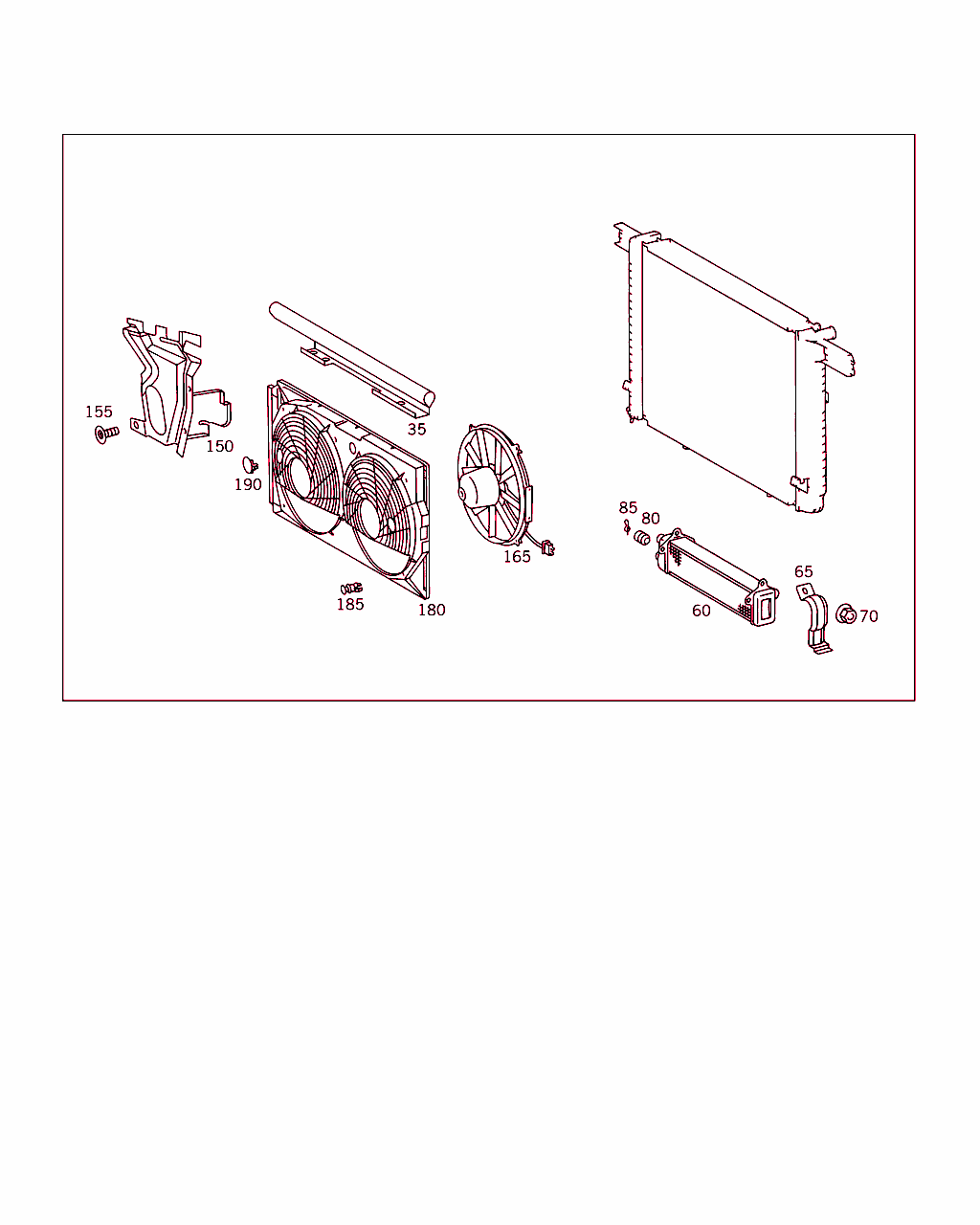

B50015000260.990920

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 500 01 03
ラジエタ 001
10 A 000 500 01 85
ドレン・プラグ
ウォータ・ドレン 		001
----- A 000 501 01 76
スペーサ・ディスク
ウォータ・ドレン 		001
15 A 003 990 16 51
ナット 001
20 A 003 990 77 40
ウインドウ 001
26 A 000 500 08 94
コネクティング・ピース 001
----- A 129 505 08 86
ブーツ
センタ・フロント・ストラット

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		-
30 A 129 505 07 86
ブーツ
センタ・フロント・ストラット
238 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002
40 A 129 504 01 46
ブラケット
ラジエタ / 補強材、中央 		002
45 A 129 504 00 12
ラバー・ブッシュ
ラジエタ / 補強材、中央 		002
50 A 129 505 00 73
ヒューズ
ラジエタ / 補強材、中央 		002
55 A 129 504 01 12
ラバー・ブッシュ
サポートのラジエタ 		002
90 A 129 505 13 55
ファン・シュラウド 001
100 A 129 505 07 88
カバー
下 		001 LA
105 A 123 990 05 92
スプレッド・リベット
ロワ・カバー 		005
110 A 129 505 03 88
カバー
ラジエタ上 		001
115 A 129 528 01 04
エア・スクープ
左 		001
120 A 129 528 03 04
エア・スクープ
右 		001
125 A 102 997 00 86
プラグ
左 		001
130 A 123 990 00 92
スプレッド・リベット 004
135 A 129 505 12 88
カバー
左 		001
140 A 129 505 13 88
カバー
右 		001
145 A 123 990 00 92
スプレッド・リベット 004
160 A 123 504 02 46
クリップ・ナット
ファン・シュラウド / ラジエタ 		002
165 A 000 500 76 93
ブロワ 002
180 A 129 505 10 55
ファン・シュラウド 001
185 A 123 990 00 92
スプレッド・リベット 006
190 A 001 988 15 35
カバー・キャップ 001
