一覧

: SL ロードスター
230.456 => SL 350
M: 272966
GA: 722906

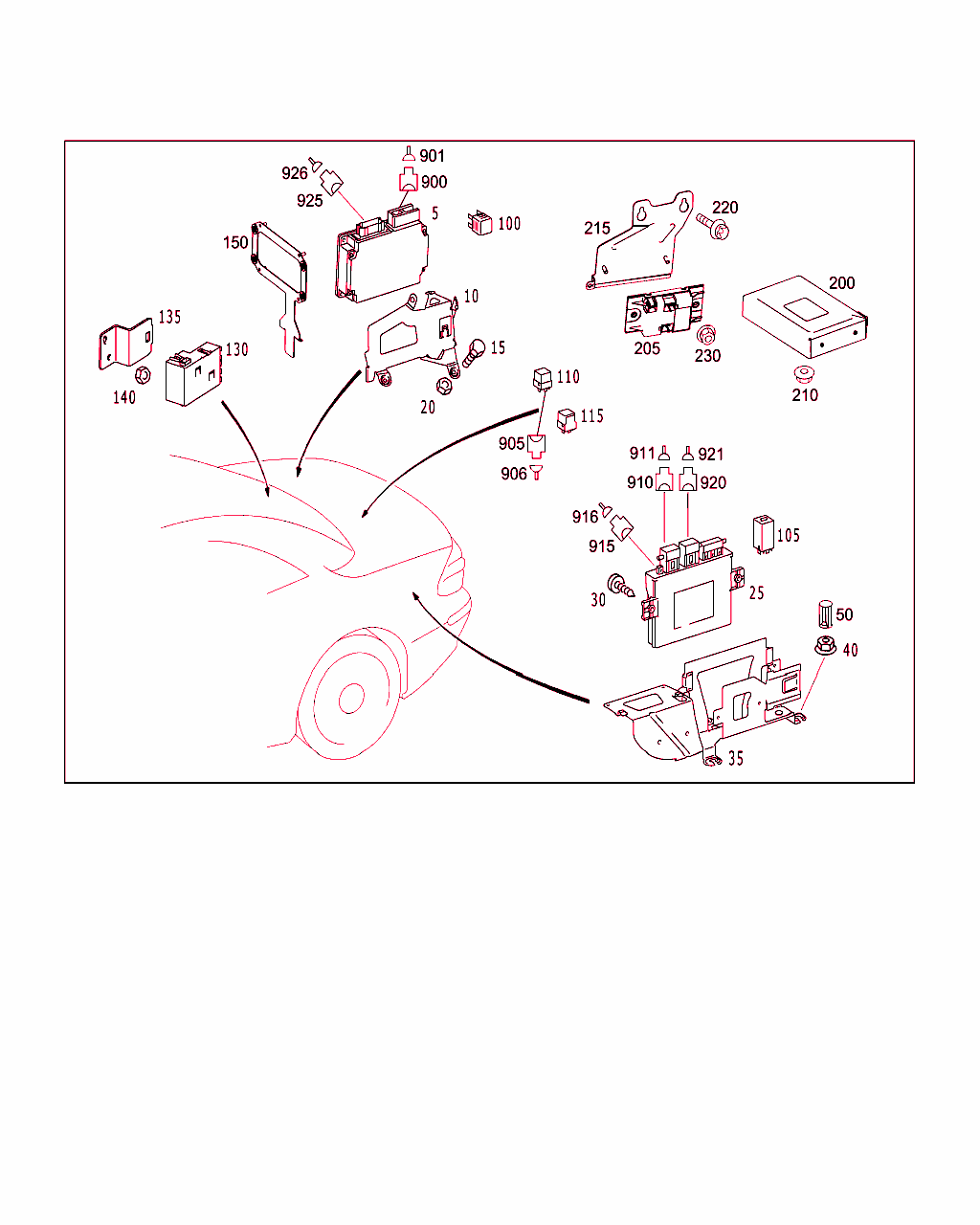

Schema

B54077000001.080724

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 230 540 10 45
コントロールユニット
チャージ分離モジュール、トランク・ルーム内、右

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 230 545 18 40
ホルダー
チャージ分離モジュール取付部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
15 N 910143 006001
6角丸頭ボルト
チャージ分離モジュール取付部
M6X16 		004
20 N 910112 006001
ヘキサゴン・ナット
チャージ分離モジュール取付部
M6 		004
20 N 910112 006001
ヘキサゴン・ナット
チャージ分離モジュール・ブラケット / ボディ
M6 		002
25 A 230 545 12 32
コントロールユニット
キーレス・ゴー、トランク・ルーム・ライニング内、 左

[017]まで ｼｬｼ: F 122820 => まで 日付: 30/03/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[047]から ｼｬｼ: F 038830 => から 日付: 16/12/2002 除外したﾓﾃﾞﾙｲﾔｰ: MF 039118F 039183F 039493
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19970729キーレス・ゴー
 		001
25 A 230 545 33 32
コントロール・ユニット
キーレス・ゴー、トランク・ルーム・ライニング内、 左

これに変更 A 230 827 00 45

[018]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19970729キーレス・ゴー
 		001
25 A 230 827 00 45
コントロールユニット
キーレス・ゴー、トランク・ルーム・ライニング内、 左

[018]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19970729キーレス・ゴー
 		001
25 A 230 545 34 32
コントロール・ユニット
キーレス・ゴー、トランク・ルーム・ライニング内、 左

[018]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[037]まで ｼｬｼ: F 136509 => まで 日付: 29/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+889/762+889/763+889
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19970729米国仕様
[889]19970729キーレス・ゴー
[762]19990525リモコン、パニックボタン (315 MHZ)
[763]20011218リモコン、パニックボタン付き (315 MHZ)
 		001
25 A 230 827 01 45
コントロールユニット
キーレス・ゴー、トランク・ルーム・ライニング内、 左

[045]から ｼｬｼ: F 131390 => から 日付: 13/01/2007 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+889/762+889/763+889
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19970729米国仕様
[889]19970729キーレス・ゴー
[762]19990525リモコン、パニックボタン (315 MHZ)
[763]20011218リモコン、パニックボタン付き (315 MHZ)
 		001
30 N 000000 000521
鉄板ビス
キーレス・ゴー・コントロール・ユニット 取付部 / ブラケット
4.2X13
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99+889
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
[889]19970729キーレス・ゴー
 		001
35 A 230 545 42 40
ホルダー
/ トランク・ルーム内、左、コントロール・ユニット用

[031]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[054]から ｼｬｼ: F 099797 => から 日付: 13/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
35 A 230 545 56 40
ホルダー
/ トランク・ルーム内、左、コントロール・ユニット用

[032]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
35 A 230 545 50 40
ホルダー
/ トランク・ルーム内、左、コントロール・ユニット用

[032]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
[055]まで ｼｬｼ: F 160128 => まで 日付: 31/07/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 517/536/537
ｺｰﾄﾞ日付指定名称
[517]20060126デジタル・ラジオ規格HD(ハイ・デフィニション)
[536]20041110SIRIUS衛星ラジオ、完全システム
[537]19951002手動式アンテナおよびフロント・スピーカ
20060124デジタル・ラジオ規格DAB(デジタル・オーディオ・ブロードキャスティング)
 		001
35 A 230 545 50 40
ホルダー
/ トランク・ルーム内、左、コントロール・ユニット用

[056]から ｼｬｼ: F 160129 => から 日付: 31/07/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 517/537
ｺｰﾄﾞ日付指定名称
[517]20060126デジタル・ラジオ規格HD(ハイ・デフィニション)
[537]19951002手動式アンテナおよびフロント・スピーカ
20060124デジタル・ラジオ規格DAB(デジタル・オーディオ・ブロードキャスティング)
 		001
35 A 230 545 82 40
ホルダー
/ トランク・ルーム内、左、コントロール・ユニット用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 536+P99
ｺｰﾄﾞ日付指定名称
[536]20041110SIRIUS衛星ラジオ、完全システム
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
35 A 230 545 32 40
ホルダー
/ トランク・ルーム内、左、コントロール・ユニット用

[057]まで ｼｬｼ: F 135353 => まで 日付: 30/03/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 386/388/527/228
ｺｰﾄﾞ日付指定名称
[386]20020611ユニバーサル通話パッケージ
[388]20020611ユニバーサル・インタフェース付き携帯電話 (MTUS)
[527]20030422ナビゲーション付き COMAND DVD APS
[228]19951211補助ヒータ
19970729補助ヒータ
 		001
35 A 230 545 32 40
ホルダー
/ トランク・ルーム内、左、コントロール・ユニット用

[058]から ｼｬｼ: F 135354 => から 日付: 30/03/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 386/527/228
ｺｰﾄﾞ日付指定名称
[386]20020611ユニバーサル通話パッケージ
[527]20030422ナビゲーション付き COMAND DVD APS
[228]19951211補助ヒータ
19970729補助ヒータ
 		001
35 A 230 545 41 40
ホルダー
/ トランク・ルーム内、左、コントロール・ユニット用

[031]まで ｼｬｼ: F 145965 => まで 日付: 31/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 530/536
ｺｰﾄﾞ日付指定名称
[530]20030422ナビゲーション付き COMAND DVD APS (米国仕様)
[536]20041110SIRIUS衛星ラジオ、完全システム
 		001
40 N 910112 006001
ヘキサゴン・ナット
ブラケット固定用ツール
M6

[044]から ｼｬｼ: F 071048 => から 日付: 30/07/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
 		002
40 N 910112 006003
ヘキサゴン・ナット
ブラケットに取り付けるブラケット
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 386/388/527/530/228/536
ｺｰﾄﾞ日付指定名称
[386]20020611ユニバーサル通話パッケージ
[388]20020611ユニバーサル・インタフェース付き携帯電話 (MTUS)
[527]20030422ナビゲーション付き COMAND DVD APS
[530]20030422ナビゲーション付き COMAND DVD APS (米国仕様)
[228]19951211補助ヒータ
19970729補助ヒータ
[536]20041110SIRIUS衛星ラジオ、完全システム
 		001
50 A 001 545 31 83
キャップ
ナット・カバー

[032]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970729パークトロニック・システム (PTS)
 		001
100 A 002 542 26 19
リレー
エマージェンシ・モードにおけるバッテリ接続用、 チャージ分離モジュール横
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
100 A 002 542 87 19
リレー
ツイン・バッテリ・システム用、 ラゲッジ・ルーム中央

♦ 以下から選択できます A 002 542 88 19 		001
100 A 002 542 88 19
リレー

♦ 以下から選択できます A 002 542 87 19 		001
100 A 003 542 02 19
リレー
ツイン・バッテリ・システム用、 ラゲッジ・ルーム中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
105 A 000 982 78 23
リレー
ユーザー・カットオフ用 コントロール・ユニット・プレートの上 		001
115 A 003 542 02 19
リレー
リヤ・スポイラ・ハイドロリック・ポンプ
K112K2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
115 A 003 542 02 19
リレー
リヤ・スポイラ・ハイドロリック・ポンプ
K112K1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
130 A 230 545 01 01
ヒューズ・ボックス
リザーブ・タイヤ・リセス内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
135 A 230 545 19 40
ホルダー
プレ・ヒューズ・ボックス固定部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
140 A 003 990 02 51
ねじ込み式ナット
プレ・ヒューズ・ボックス・ブラケット取付部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
150 A 230 545 80 40
ホルダー
チャージ分離モジュール、トランク・ルーム内、右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
200 A 204 870 54 90
ブロードキャスト受信機
DAB チューナ
DAB

[032]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 537
ｺｰﾄﾞ日付指定名称
[537]19951002手動式アンテナおよびフロント・スピーカ
20060124デジタル・ラジオ規格DAB(デジタル・オーディオ・ブロードキャスティング)
 		001
205 A 230 820 95 26
コントロールユニット
エアスカーフ

これに変更 A 230 900 00 00

[032]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
[059]まで ｼｬｼ: F 158558 => まで 日付: 27/02/2009

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 403
ｺｰﾄﾞ日付指定名称
[403]20051208フロント・エアスカーフ・システム
 		001
205 A 230 900 00 00
コントロールユニット
エアスカーフ

[032]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 403
ｺｰﾄﾞ日付指定名称
[403]20051208フロント・エアスカーフ・システム
 		001
210 N 910112 005000
ヘキサゴン・ナット
サポート・プレートへのDABチューナ固定
M5

[032]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 537
ｺｰﾄﾞ日付指定名称
[537]19951002手動式アンテナおよびフロント・スピーカ
20060124デジタル・ラジオ規格DAB(デジタル・オーディオ・ブロードキャスティング)
 		003
215 A 230 545 55 40
ホルダー
エアスカーフ・コントロール・ユニット

[032]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 403
ｺｰﾄﾞ日付指定名称
[403]20051208フロント・エアスカーフ・システム
 		001
220 N 910143 006001
6角丸頭ボルト
ホールディング・プレート固定用ツール
M6X16

[032]から ｼｬｼ: F 138200 => から 日付: 30/06/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 403
ｺｰﾄﾞ日付指定名称
[403]20051208フロント・エアスカーフ・システム
 		002
230 N 910112 006001
ヘキサゴン・ナット
エア・スカーフ・コントロール・ユニットをブラケットに
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 403
ｺｰﾄﾞ日付指定名称
[403]20051208フロント・エアスカーフ・システム
 		002
900 A 008 545 15 26
ハウジング
バッテリ・カットオフ・リレー
4-PIN DFK2;K57 		001
901 A 008 545 93 26
コンタクト・ソケット
バッテリ・カットオフ・リレー
0.5-1.0 MM2 DFK2;K57 		NB
910 A 001 545 48 40
ハウジング
キーレス・ゴー・コントロール・ユニット
18-PIN MQS;N69/5 		001
910 A 000 545 91 03
カバー
MQS;TO A 001 545 48 40 		001
910 A 000 545 42 30
カバー
TO A 001 545 48 40 KOD.A 		001
911 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[060]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
915 A 030 545 28 28
プラグ
キーレス・ゴー・コントロール・ユニット
2-PIN MQS;N69/5

これに変更 A 032 545 19 28 		001
915 A 032 545 19 28
ハウジング
キーレス・ゴー・コントロール・ユニット
2-PIN MQS;N69/5 		001
916 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[060]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
920 A 001 545 48 40
ハウジング
キーレス・ゴー・コントロール・ユニット
18-PIN MQS;N69/5 		001
920 A 000 545 44 30
ハウジング
TO A 001 545 48 40 KOD.B 		001
921 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[060]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
925 A 220 545 37 28
ハウジング
電気システム・コントロール・ユニット
14-PIN SLK2.8;N82/1 		001
926 A 013 545 15 26
コンタクト・ソケット
電気システム・コントロール・ユニット
0.75-1.0 MM2 SLK2.8;N82/1 		NB
