一覧

: SL ロードスター
230.456 => SL 350
M: 272966
GA: 722906

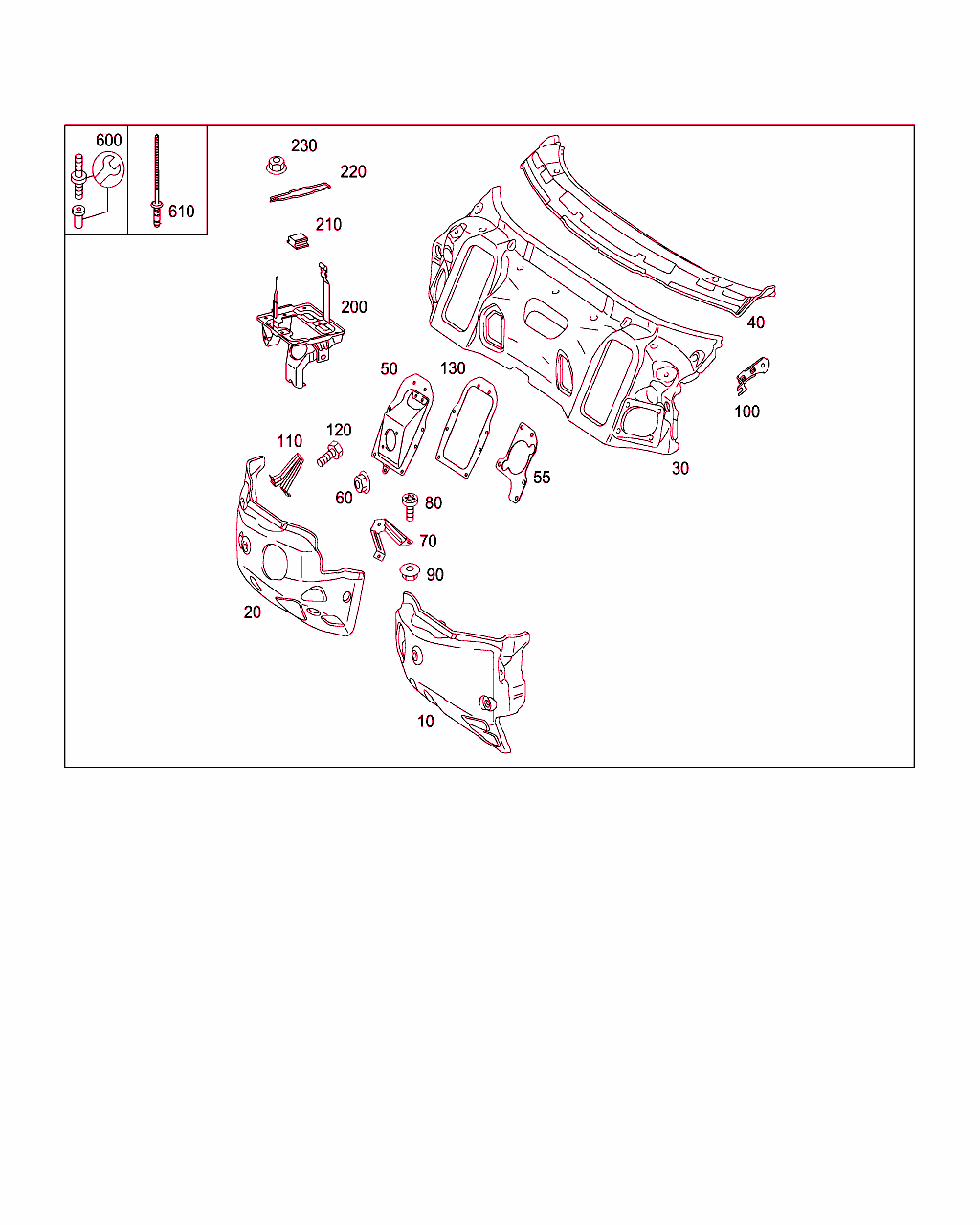

Schema

B62045000064.120918

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 230 620 05 08
バルクヘッド
左下部 		001
20 A 230 620 06 08
バルクヘッド
右下部 		001
30 A 230 620 03 08
バルクヘッド
上部 		001
40 A 230 626 01 55
クロスメンバ
フロント・ウインドウ上部の下 		001
50 A 230 620 00 47
カップ
ペダル・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 L
50 A 230 620 01 47
カップ
ペダル・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 R
55 A 230 628 03 98
ウェザ・ストリップ
ペダル・ユニット・ウェザ・ストリップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
60 N 000000 003175
ナット
ファイヤウォールに取り付けるペダル・ユニット
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		009
70 A 230 620 23 14
ホルダー
ファイヤウォールに取り付けるペダル・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 R
80 N 910105 008008
6角ボルト
ブラケットに
M8X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		003 R
90 A 000 984 63 21
リベット・イン・ナット
ファイヤ・ウォールに取り付けるブラケット 		004
100 A 230 625 01 14
ホルダー
Aピラーに 		001
110 A 230 680 01 14
ホルダー
ファイヤウォールへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -810
ｺｰﾄﾞ日付指定名称
[810]19951002サウンド・システム
19970729プレミアム・サウンド・システム
 		001 R
110 A 230 680 02 14
ホルダー
ファイヤウォールへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -810
ｺｰﾄﾞ日付指定名称
[810]19951002サウンド・システム
19970729プレミアム・サウンド・システム
 		001 L
120 N 000000 001475
6角丸頭ボルト
プレート
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -810
ｺｰﾄﾞ日付指定名称
[810]19951002サウンド・システム
19970729プレミアム・サウンド・システム
 		004
130 A 230 628 01 98
ウェザ・ストリップ
プレート 		001
130 A 230 628 02 98
ウェザ・ストリップ
プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
200 A 230 620 03 18
フレーム
バッテリ

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 L
200 A 230 620 04 18
フレーム
バッテリ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 R
210 A 170 628 00 97
スペーサ
ブラケットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
220 A 170 626 00 33
ブラケット
バッテリ・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
230 N 910104 006000
ワッシャ付きナット
ブラケットに
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
600 A 000 990 12 10
ボルト
溶接ボルト破損時のリペア・ソリューション 		NB
610 A 000 991 76 32
ブラインド・リベット
リペア・ソリューション
6,4 X 12MM / 1-3,5MM

ﾌｯﾄﾉｰﾄ解説
[004]
リベットはモデル222にのみ適用、修理インフォメーションはWISを参照してください
[402]
今後の入荷予定はありません。
 		NB
