一覧

SL ロードスター
230.470 => SL 63 AMG
M: 156981
GA: 722930

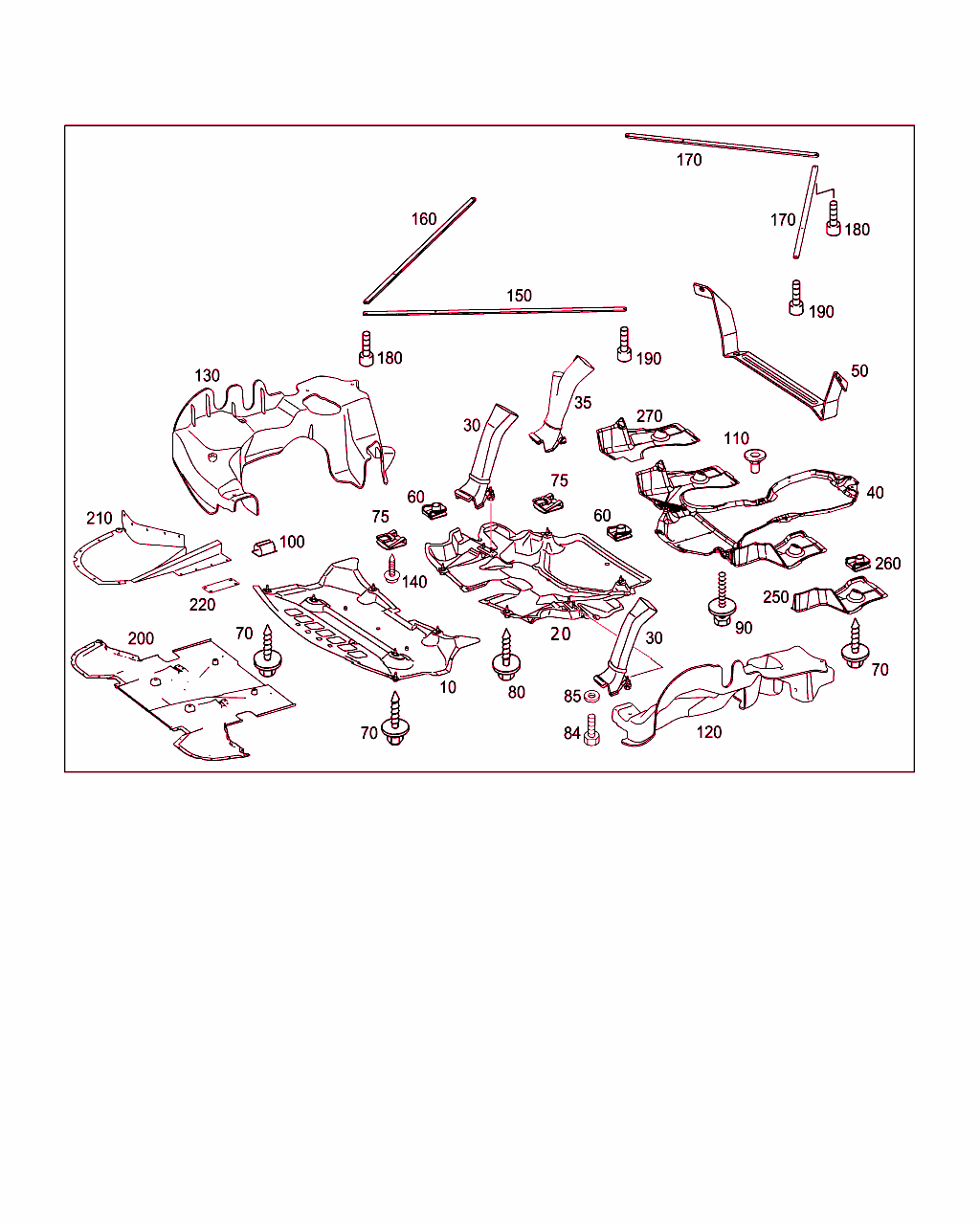

Schema

B52030000403.120523

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 230 524 16 30
カバー
フロント・エンジン・ルーム・カバー 		001
20 A 230 524 07 30
カバー
中央 		001
20 A 230 524 06 01
保護プレート
中央
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
19970729アンダ・フロア・プロテクション
 		001
30 A 230 528 00 09
パイプ・ピース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
30 A 230 528 00 09
パイプ・ピース

[004]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
40 A 230 524 12 30
カバー
後部

[004]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
50 A 230 524 07 40
ホルダー
リヤ・エンジン・ルーム / ファイア・ウォール 		001
60 A 004 994 18 45
ばね板ナット
ガード / インテグラル・サポート
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
19970729アンダ・フロア・プロテクション
 		004
70 A 001 990 60 36
ヘキサゴン鉄板ビス
フロント・カバー / クロス・ビーム
4.8X19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
70 A 001 990 60 36
ヘキサゴン鉄板ビス
サイド・メンバー左側および右側に
4.8X19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
70 A 001 990 60 36
ヘキサゴン鉄板ビス
リヤ・パネル
4.8X19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		004
70 N 000000 001527
鉄板ビス
トリム固定用ツール
4.8X13
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		012
70 A 001 990 60 36
ヘキサゴン鉄板ビス
フロント・カバー / クロス・ビーム
4.8X19
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		004
75 A 004 994 31 45
クリップ・ナット
フロント・カバー / クロス・ビーム
4,8 		002
75 A 004 994 31 45
クリップ・ナット
フロント・カバー / クロス・ビーム
4,8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		004
75 A 004 994 31 45
クリップ・ナット
ガード / インテグラル・サポート
4,8 		004
75 A 004 994 31 45
クリップ・ナット
リヤ・エンジン・ルーム・カバー / ロッキング・ピース・ホルダ
4,8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
75 A 004 994 31 45
クリップ・ナット
リヤ・エンジン・ルーム・カバー / ファイア・ウォール・ホルダ
4,8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
80 A 001 990 60 36
ヘキサゴン鉄板ビス
ガード / インテグラル・サポート
4.8X19 		004
84 N 000000 001410
ワッシャ付きボルト
ガード / インテグラル・サポート
M8X30
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 481
ｺｰﾄﾞ日付指定名称
[481]19951002アンダ・フロア・プロテクション
19970729アンダ・フロア・プロテクション
 		004
84 N 000000 001475
6角丸頭ボルト
ガード / インテグラル・サポート
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		008
85 N 000000 003260
ウインドウ
ガード / インテグラル・サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		008
90 A 202 990 02 36
ヘキサゴン鉄板ビス
トリム固定用ツール
5X16 		004 L
90 A 202 990 02 36
ヘキサゴン鉄板ビス
トリム固定用ツール
5X16 		004 R
100 A 001 994 98 45
クリップ・ナット
サイド・メンバー左側および右側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
110 A 210 990 01 50
ヘキサゴン・ナット
ブラケット / 左右メイン・フロア
5 MM 		002
120 A 230 524 01 25
ノイズ・カプセル
左 		001
130 A 230 524 02 25
ノイズ・カプセル
右 		001
140 N 000000 003251
6角丸頭ボルト
左および右カバー固定用ツール
M5X12 		009
140 N 000000 003894
6角丸頭ボルト
左および右パネル固定用ツール
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
150 A 230 524 05 47
ストラット
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
150 A 230 524 11 47
ストラット
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
160 A 230 524 01 47
ストラット
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
160 A 230 524 12 47
ストラット
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
170 A 230 524 04 47
ストラット
後部 		002
180 A 004 990 30 12
ボルト
インテグラル・サポートのストラット 		003
190 A 004 990 30 12
ボルト
ストラット / サイド・メンバ 		006
200 A 230 524 00 26
カバー
エンジン・ルーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
210 A 230 524 08 01
カバー
エンジン・ルーム、左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
210 A 230 524 09 01
カバー
エンジン・ルーム、右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
220 A 230 524 10 01
接続
ガード / インテグラル・サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
----- A 230 523 00 25
サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
----- N 000000 006131
皿ボルト
サポート
M10X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		002
