一覧

: SL ロードスター
230.471 => SL 500 / SL 550 USA / JAPAN
M: 273965
GA: 722904

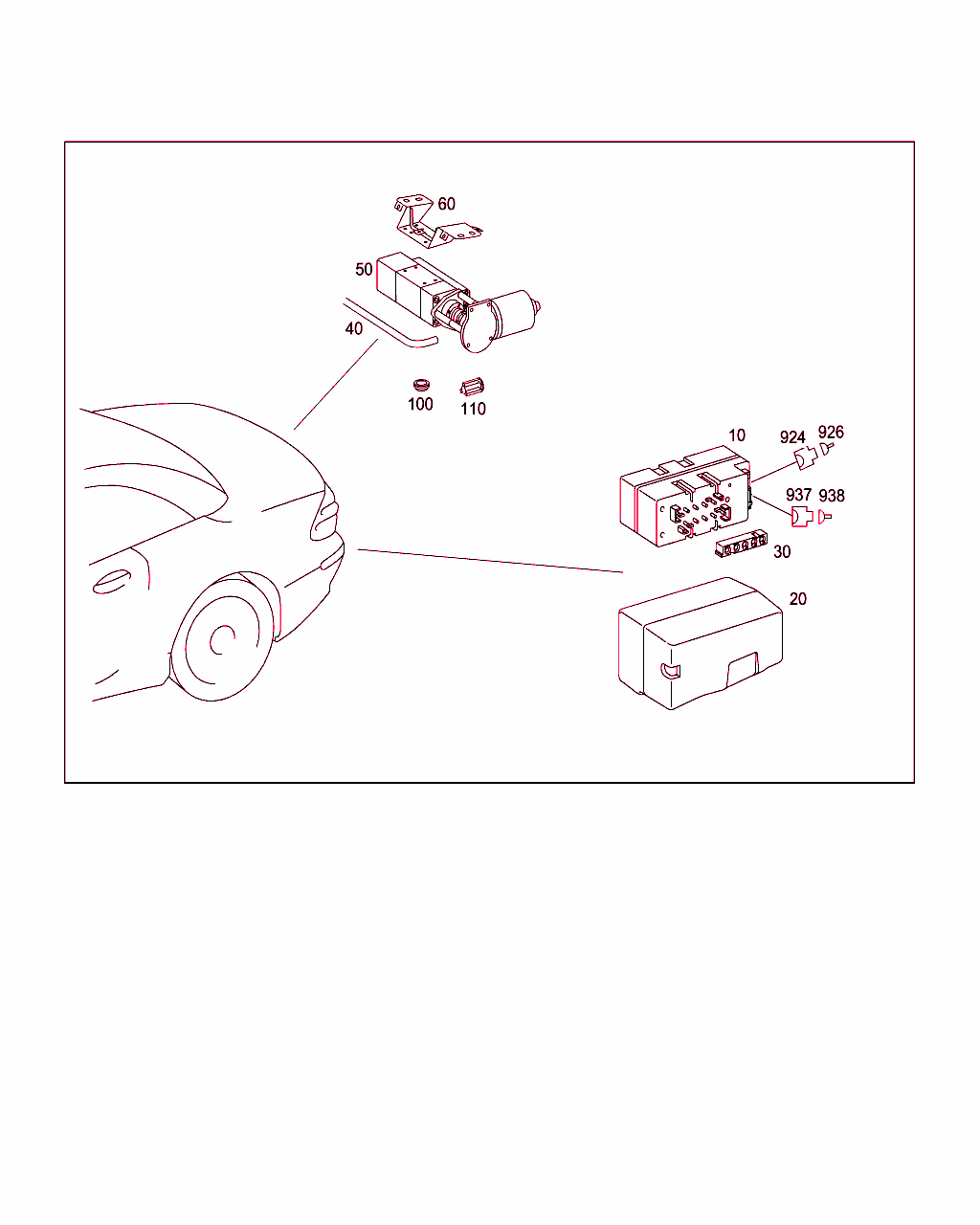

Schema

B80040000016.090219

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 230 800 04 48
コントロール・ユニット
ニューマチック・コントロール・コンポーネント

[002]まで ｼｬｼ: F 122820 => まで 日付: 30/03/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
10 A 230 800 05 48
コントロール・ユニット
ニューマチック・コントロール・コンポーネント

これに変更 A 230 800 06 48

[003]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[005]まで ｼｬｼ: F 140685 => まで 日付: 30/09/2007

ﾌｯﾄﾉｰﾄ解説
[004]
次の車台番号以前の車両には古い部品番号のものを使用すること
 		001
10 A 230 800 06 48
ポンプ
ニューマチック・コントロール・コンポーネント

[003]から ｼｬｼ: F 109966 => から 日付: 23/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
 		001
20 A 230 800 02 35
保護キャップ
ポンプへ

[007]から ｼｬｼ: F 030152 => から 日付: 24/09/2002 除外したﾓﾃﾞﾙｲﾔｰ: MF 031201F 031390
 		001
30 A 220 800 00 77
アダプタ 002
40 A 230 492 00 78
ライン
排気ガス・フラップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
50 A 230 800 07 48
ポンプ
排気ガス・フラップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
60 A 230 798 00 77
リテーナ
ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001
100 A 110 987 09 44
ウインドウ
排気ガス・フラップ
26.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 L
110 A 001 545 31 83
キャップ
排気ガス・フラップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: P99
ｺｰﾄﾞ日付指定名称
[P99]20060308特別モデル「AMGシグネチャ・シリーズ/ ブラック・シリーズ」
 		001 L
924 A 001 545 59 40
コンタクトサポート
ソフト・トップ・バルブ・ブロック、 10 ピン
10-PIN MQS 		001
924 A 035 545 45 28
ハウジング
ニューマチック・コントロール・コンポーネント
6 PIN MQS;A37 		001
926 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[008]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
926 A 008 545 55 26
コンタクト・ソケット
ニューマチック・コントロール・コンポーネント
0.75 MM2 MQS;A37 		NB
937 A 220 545 84 28
ハウジング
ニューマチック・コントロール・コンポーネント
10-PIN SLK2.8;A37 		001
938 A 013 545 16 26
コンタクト・ソケット
バキューム・ポンプ接続部
1.5-2.5 MM2 SLK2.8 		NB
938 A 013 545 15 26
コンタクト・ソケット
バキューム・ポンプ接続部
0.75-1.0 MM2 SLK2.8 		NB
938 A 013 545 15 26
コンタクト・ソケット
ニューマチック・コントロール・コンポーネント
0.75-1.0 MM2 SLK2.8;A37 		NB
938 A 013 545 16 26
コンタクト・ソケット
ニューマチック・コントロール・コンポーネント
1.5-2.5 MM2 SLK2.8;A37 		NB
